Ранець ізолюючого регенеративного респіратору
Номер патенту: 8589
Опубліковано: 30.09.1996
Автори: Бродський Володимир Олександрович, Степановський Євген Леонідович, Соколов Юрій Васильович, Дробець Володимир Арсеньович, Дімант Давид Рувимович, Соболіва Ольга Вікторівна
Формула / Реферат
Ранец изолирующего регенеративного респиратора, содержащий корпус в виде жесткого каркаса с отсеками для размещения регенеративного патрона, дыхательного мешка и кислородного баллона, монтажными окнами и ребром жесткости, при этом монтажное окно отсека дыхательного мешка, размещенного между отсеком регенеративного патрона и отсеком кислородного баллона, обращено к телу человека, отличающийся тем, что, с целью предохранения узлов респиратора от повреждения при одновременном обеспечении простоты доступа к его узлам, каркас выполнен из листового материала с упрочняющим элементом и съемными крышками, отсек под регенеративный патрон образован верхним загнутым краем листового материала, образующим замкнутую полость, при этом стенка этого отсека, обращенная к телу человека, выполнена с перфорацией, а на наружной стенке отсека в верхней его части выполнены жалюзи, отсек под кислородный баллон образован нижним отогнутым краем листового материала и ребром жесткости, по боковым сторонам отсека дыхательного мешка установлены монтажные площадки для размещения узлов кислородоподающей и воздуховодной систем, при этом упрочняющий элемент установлен по боковым сторонам каркаса и выполнен в виде замкнутой по периметру рамы, охватывающей отсеки, а также монтажные окна отсеков регенеративного патрона и кислородного баллона расположены с боковых сторон каркаса и закрыты вместе с монтажными площадками съемными крышками.
Текст

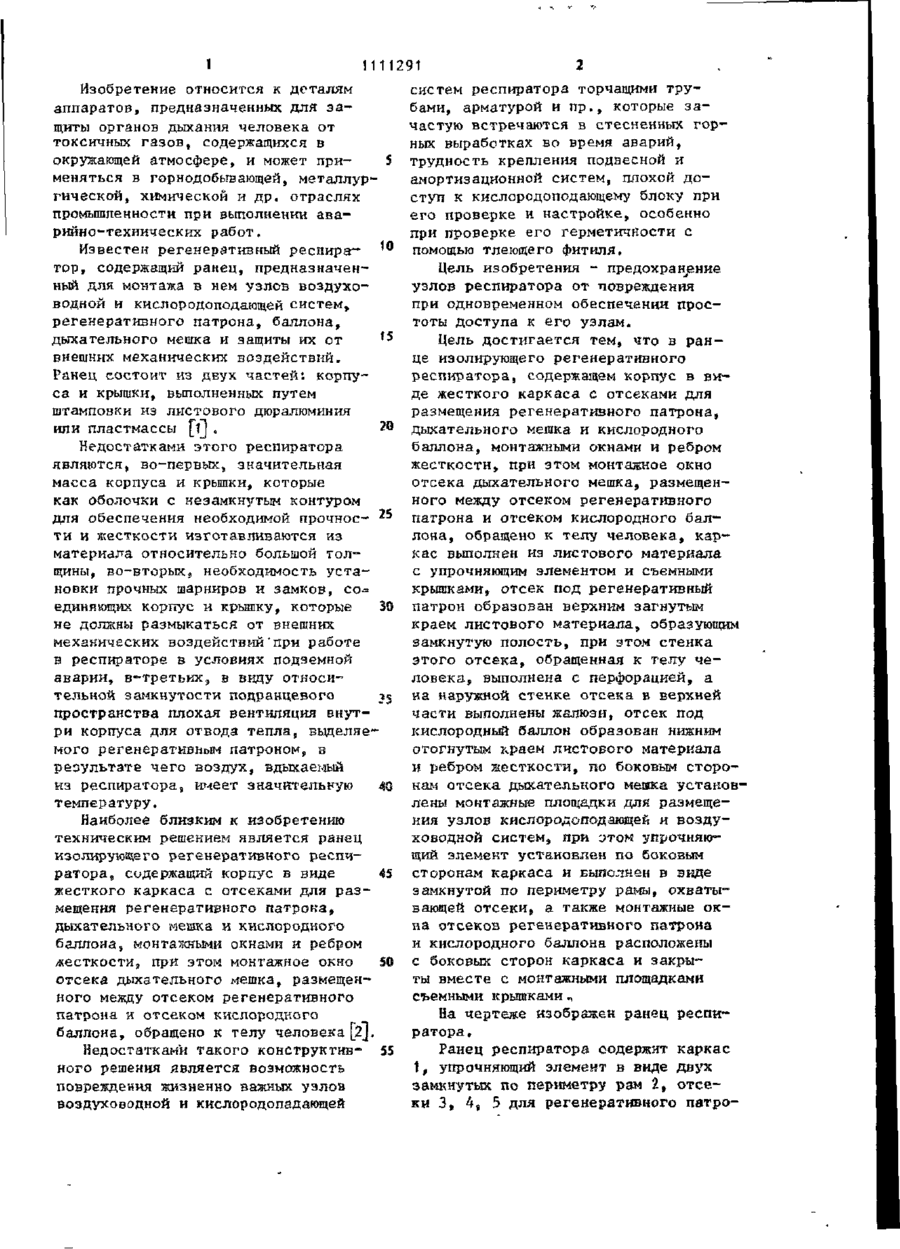

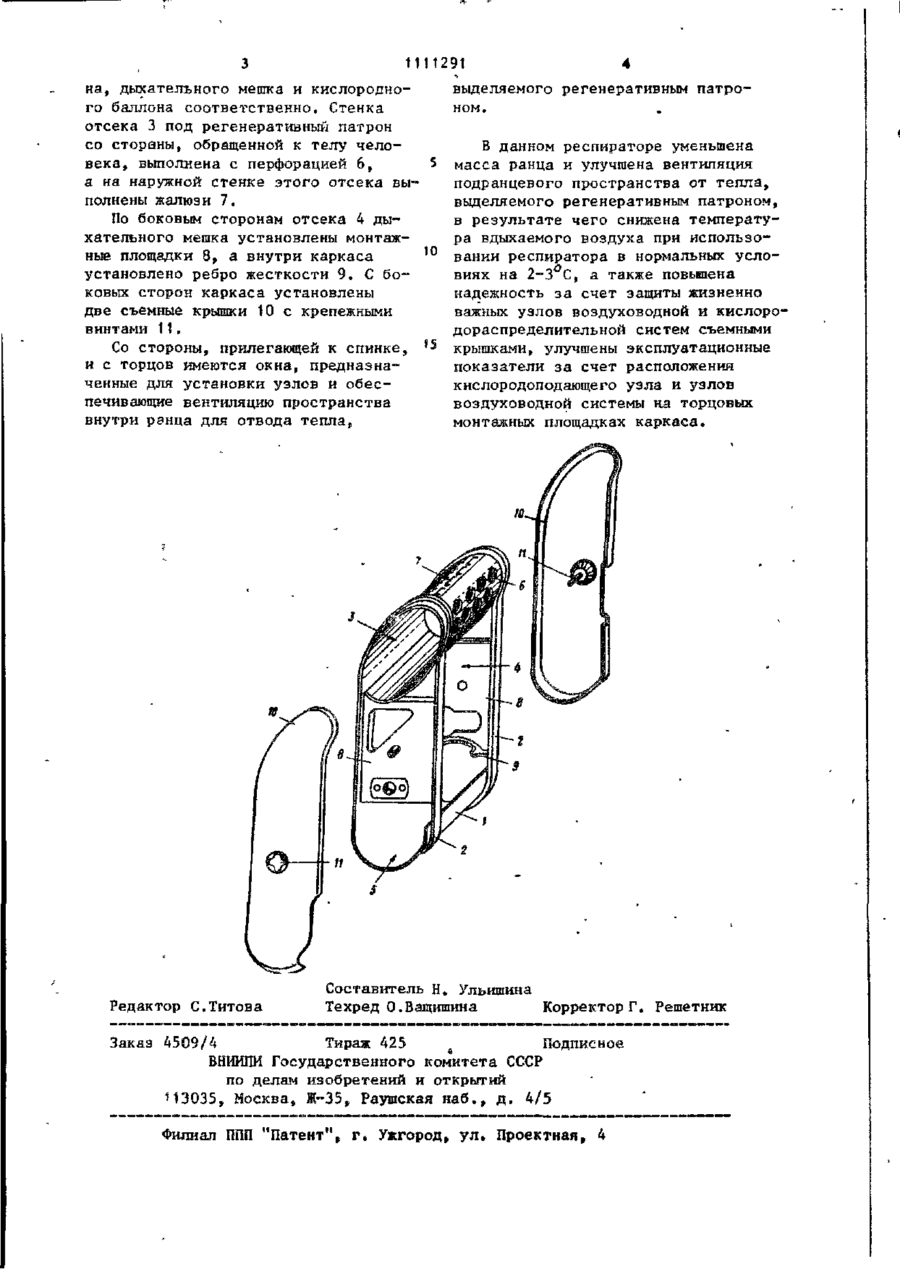

РЕСПУБЛИК ). 4(5i> A 62 В 2 5 / 0 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3573147/40-23 (22) 07.04,83 (46) 30.06.85. Бгсп, I 24 f (72) В.А.Дробец, Д.Р.'Димант, Е.Л.Степаиовскниэ В„А,Бродскийэ О.В.Соболева и Ю.В.Соколов (71) Всесоюзный научно-исследователь-= ский институт горноспасательного дела -(53) 622.867, 3',6t4,8940322(OS8a8) v (56) 1„ Соболев Г.Г. Горноспасатель ное дело е М. 9 "Недра"г !9795 с. 54-55. 2. Авторское свидетельство СССР й 660322, кл в А 62 В 7/02, 1977, (54)(57) РАНЕЦ ИЗОЛИРУЮЩЕГО РЕГЕНЕРАТИВНОГО РЕСПИРАТОРА, содержащий корпус з виде жесткого каркаса с отсеками для размещения реїенеративного патронаj, дыхательного мешка и кислородного баллона j монтажными , окнами и ребром жесткости, при этом монтажное окно отсека дыхательного мещра¥ размещенного между отсеком регенеративного гатрона и отсеком кислородного баллонаs обращено к телу человека,, о т л и ч а ю щ^йс я тем 8 что,, с целью предохране узлов респиратора от повреждения при одновременном обеспечении простоты доступа и его узлам, каркас выполнен из листового материала с упрочняющим элементом и съемными крышками, отсек под регенеративный патрон образован верхним загнутым краем листового материала^ образующим замкнутую полость, при этом стенка этого отсека5 обращенного к телу человека, выполнена с перфорацией, а на наружной стенке отсека в верхней его части выполнены жалїозн, отсек под кислородный баллон образован н ш ш и м отогнутым краем листового материала и ребром жесткости, по боковым сторонам отсека дыхательного мешка установлены монтажные площадки для размещения узлов кисяородоподающей и воздуководной систем% при этом упрочняющий эпемент установ™ ттея по боковым сторонам каркаса ч выполнен в виде замкнутой по периметру рамы» охватывающей отсеки, а r ratже могтэжкые окна отсеков регенеративного патрона и кислородного баллона расположены с боковых сторон каркаса п закрыты вместе с монтажными ппощадками съемными крышками* 1 11 11291 2 систем респиратора торчащими труИзобретение относится к деталям аппаратов, предназначенных для забами, арматурой и пр., которые защиты органов дыхания человека от частую встречаются в стесненных гортоксичных газов, содержащихся в ных выработках во время аварий, окружающей атмосфере, и может при5 трудность крепления подвесной и меняться в горнодобывающей, металлурамортизационной систем, плохой догической, химической и др. отраслях ступ к кислородоподающєму блоку при промышленности при выполнении аваего проверке и настройке, особенно рийно-технических работ. при проверке его герметичности с Известен регенеративный респира- 'О помощью тлеющего фитиля. тор, содержащий ранец, предназначенЦель изобретения - предохранение ный для монтажа в нем узлов воздухоузлов респиратора от повреждения водной и кислородоподающеи систем, при одновременном обеспечении просрегенеративного патрона, баллона, тоты Доступа к его узлам. 5 дыхательного мешка и защиты их от * Цель достигается тем, что в ранвнешних механических воздействий. це изолирующего регенеративного Ранец состоит из двух частей: корпуреспиратора, содержащем корпус в виса и крышки, выполненных путем де жесткого каркаса с отсеками для штамповки из листового дюралюминия размещения регенеративного патрона, или пластмассы [У] . 2G дыхательного метка и кислородного Недостатками этого респиратора баллона, монтажными окнами и ребром являются, во-первых, значительная жесткости, при этом монтажное окно масса корпуса и крышки, которые отсека дыхательного мешка, размещенкак оболочки с незамкнутым контуром ного между отсеком регенеративного для обеспечения необходимой прочнос- 25 патрона и отсеком кислородного балти и жесткости изготавливаются из лона, обращено к телу человека, карматериала относительно большой толкас выполнен из листового материала щины, во-вторыхэ необходимость устас упрочняющим элементом и съемными новки прочных шарниров и замков, со* крышками, отсек под регенеративный единяюжих корпус и крышку, которые 39 патрон образован верхним загнутым не должны размыкаться от внешних краем листового материала, образующим механических воздействий'при работе замкнутую полость, при этом стенка в респираторе з условиях подземной этого отсека, обращенная к телу чеаварии, в-третьих, в виду относиловека, выполнена с перфорацией, а тельной замкнутости подракцевого 35 на наружной стенке отсека в верхней пространства плохая вентиляция внутчасти выполнены жалюзи, отсек под ри корпуса для отвода тепла, выделяекислородный баллон образован нижним мого регенеративным патроном^ в отогнутым краем листового материала результате чего воздух, вдыхаемый и ребром жесткостия по боковым стороиз респиратора, имеет значительную 40 нам отсека дыхательного мешка установтемпературу. лены монтажные площадки для размещения узлов кислородоподающеи я воздуНаиболее близким к изобретению ховодной систем, при этом упрочняютехническим решением является ранец щий элемент установлен по боковым изолирующего регенеративного респиратора, содержащий корпус в виде 45 сторонам каркаса и Еьшолнен в виде жесткого каркаса с отсеками для раззамкнутой по периметру рамы, охватымещения регенеративного патрона, вающей отсеки, а также монтажные окдыхательного мешка и кислородного на отсеков регенеративного патрона баллона, монтажными окнами и ребром и кислородного баллона расположены жесткости, при этом монтажное окно 50 с боковых сторон каркаса и закрыотсека дыхательного мешка, размещенты вместе с монтажными площадками ного между отсеком регенеративного съемными крышками п патрона и отсеком кислородного На чертеже изображен ранец респибаллона, обращено к телу человека [2J. ратора, Ранец респиратора содержит каркас Недостатками такого конструктив- 55 1, упрочняющий элемент в виде двух ного решения является возможность замкнутых по периметру рам 2, отсеповреждения жизненно важных узлов ки З в 4, 5 для регенеративного патровоздуховодной и кислородопадающей 1111291 на, дыхательного мешка и кислородного баллона соответственно. Стенка отсека 3 под регенеративный патрон со стораны, обращенной к телу человека, выполнена с перфорацией 6, а на наружной стенке этого отсека выполнены жалюзи 7. По боковым сторонам отсека 4 дыхательного мешка установлены монтажные площадки 8, а внутри каркаса установлено ребро жесткости 9. С боковых сторон каркаса установлены две съемные крышки 10 с крепежными винтами 11. Со стороны, прилегающей к спинке, и с торцов имеются окна, предназначенные для установки узлов и обеспечивающие вентиляцию пространства внутри рэнца для отвода тепла. Редактор С.Титова выделяемого регенеративным патроном. В данном респираторе уменьшена масса ранца и улучшена вентиляция подранцевого пространства от тепла, выделяемого регенеративным патроном, в результате чего снижена температура вдыхаемого воздуха при использовании респиратора в нормальных условиях на 2-3°С, а также повышена надежность за счет защиты жизненно важных узлов воздуховодной и кислородораспределительной систем съемными крышками, улучшены эксплуатационные показатели за счет расположения кислородоподающего узла и узлов воздуховодной системы на торцовых монтажных площадках каркаса. Составитель Н. Ульипшна Техред О.Ващишина Корректор Г. Решетник Заказ 4509/4 Тираж 425 Подписное % ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ПЇЇП "Патент", г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюKnapsack of regenerative isolating breathing apparatus
Автори англійськоюDrobets Volodymyr Arsenovych, Dimant Davyd Ruvymovych, Stepanovskyi Yevhen Leonidovych, Brodskyi Volodymyr Oleksandrovych, Sobolieva Olha Viktorivna, Sokolov Yurii Vasyliovych
Назва патенту російськоюРанец изолирующего регенеративного респиратора
Автори російськоюДробец Владимир Арсенович, Димант Давид Рувимович, Степановский Евгений Леонидович, Бродский Владимир Александрович, Соболева Ольга Викторовна, Соколов Юрий Васильевич
МПК / Мітки
МПК: A62B 25/00
Мітки: ізолюючого, респіратору, ранець, регенеративного
