Ущільнення ротора регенеративного повітропідігрівника

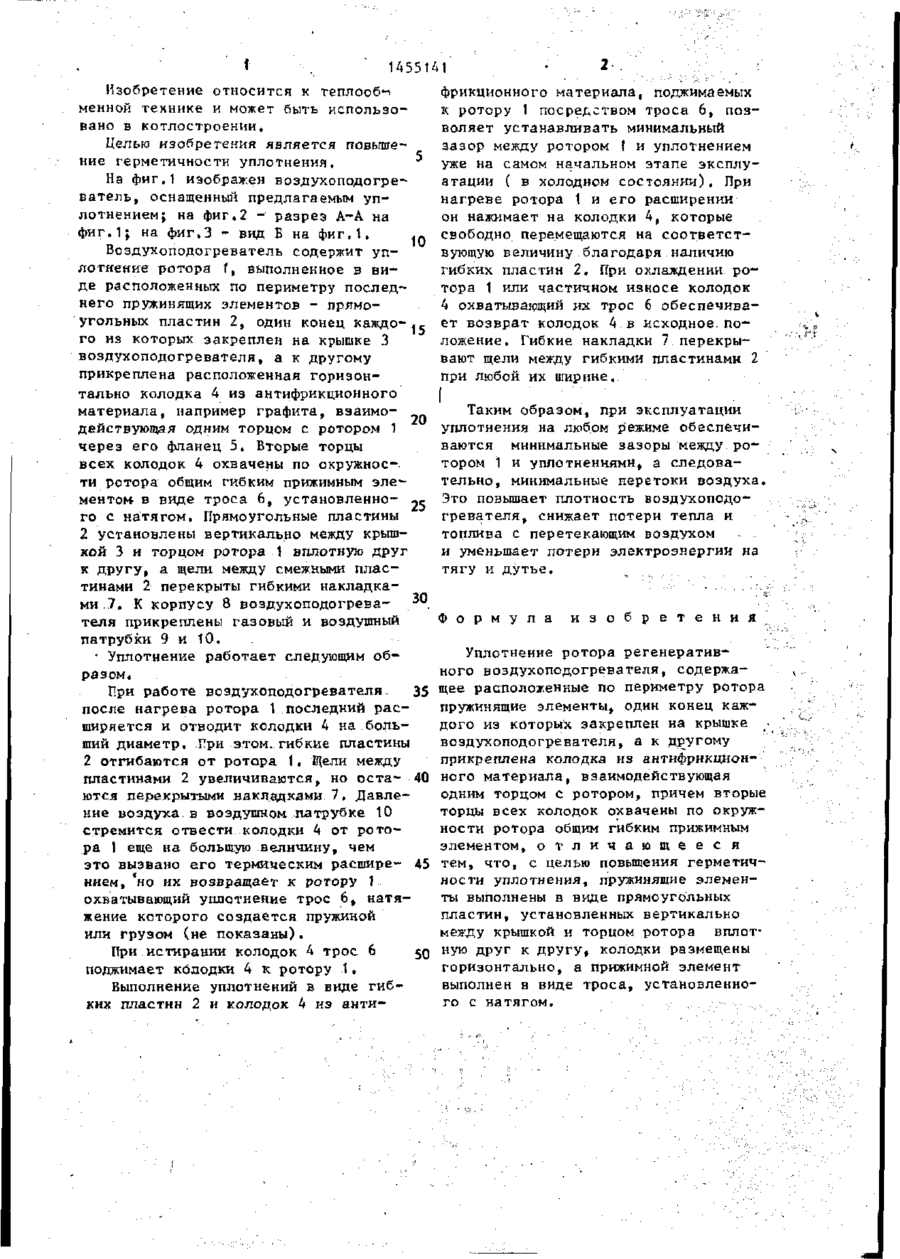

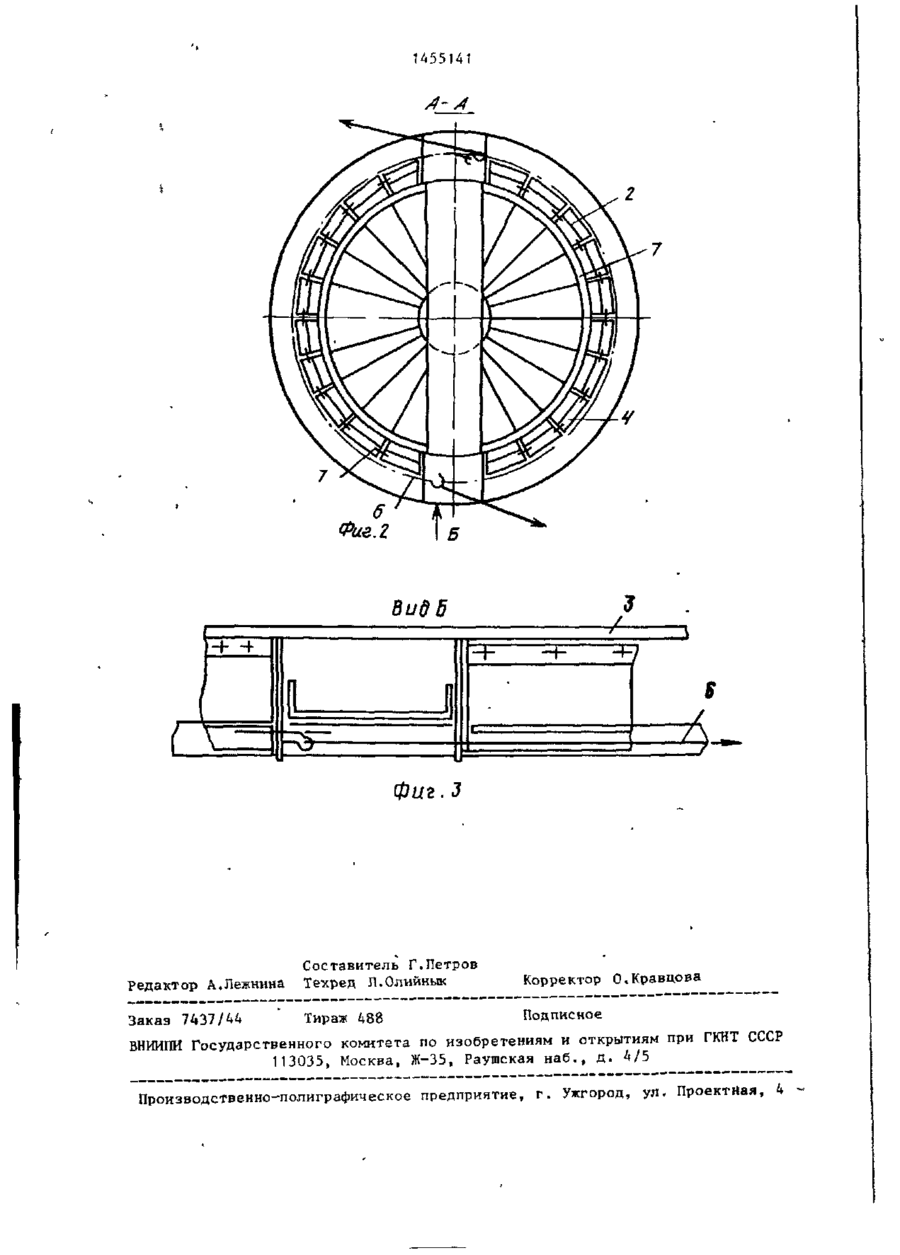

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SIL 1455141 А1 C5D4 F 23 L 15/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОІИУ СВИДЕТЕЛЬСТВУ (21) 4207153/24-06 (22) 06.03.87 (46) 30.01.89. Бюл. № 4 (71) Львовский филиал Центрального конструкторского бюро по модернизации действующего оборудования электростанций Союзэнергоремонта (72) М.Е.Бородянский, Я.А.Маркман и Б.А.Геращенко (53) 662.925.6 (088.8) (56) Авторское свидетельство СССР * 203130, кл. F 23 L 15/02, 1962. Авторское свидетельство СССР № 205200, кл. F 23 Ь 15/02, 1966. (54) УПЛОТНЕНИЕ РОТОРА РЕГЕНЕРАТИВНОГО ВОЗДУХОПОДОГРЕВАТЕЛЯ (57) Изобретение относится к теплообменной технике и может быть использовано в котлостроении. Цель изобретения - повышение герметичности уплотнения. По периметру ротора (p) 1 расположены пружинящие элементы, выполненные в виде прямоугольных пластин 2, установленных вертикально между крышкой 3 и торцом Р вплотную одна к другой. Один конец каждого элемента закреплен на крышке, к другому прикреплена колодка 4 из антифрикционного материала, взаимодействующая одним торцом с Р. Другие торцы всех колодок, размещенных горизонтально, охвачены по окружности Р общим гибким прижимным элементом, выполненным в виде троса 6, установленного с натягом. Такое выполнение позволяет устанавливать минимальный зазор между Р и уплотнением уже на самом начальном этапе эксплуатации,что обеспечивает минимальные перетоки воздуха. При охлаждении Р или частичном износе колодок трос обеспечивает возврат колодок в исходное положение. 3 ил. Фиг J (Л 1 , ' 14551 41 Изобретение относится к теплооб*і менной темнике и может быть использовано в котлостроении. Целью изобретения является повышение герметичности уплотнения. На фиг.1 изображен воздухоподогреватель, оснащенный предлагаемым уплотнением; на фиг.2 - разрез А-А на фиг.1; на фиг.З - вид Б на фиг.1. 10 Воздухоподогреватель содержит уплотнение ротора 1, выполненное в виде расположенных по периметру последнего пружинящих элементов - прямоугольных пластин 2, один конец каждого из которых закреплен на крышке 3 15 воздухоподогревателя, а к другому прикреплена расположенная горизонтально колодка 4 из антифрикционного материала, например графита, взаимодействующая одним торцом с ротором 1 20 через его фланец 5. Вторые торцы всех колодок 4 охвачены по окружное-, ти ротора общим гибким прижимным элементом- в виде троса 6, установленного с натягом. Прямоугольные пластины 2 установлены вертикально между крышкой 3 и торцом ротора 1 вплотную друг к другу, а щели между смежными пластинами 2 перекрыты гибкими накладками .7. К корпусу 8 воздухоподогрева- 30 теля прикреплены газовый и воздушный патрубки 9 и 10. ' * . . . . . : фрикционного материала, поджимаемых к ротору 1 посредством троса 6, позволяет устанавливать минимальный зазор между ротором 1 и уплотнением уже на самом начальном этапе эксплуатации С в холодном состоянии), При нагреве ротора 1 и его расширении он нажимает на колодки 4, которые свободно перемещаются на соответствующую величину благодаря наличию гибких пластин 2. При охлаждении ротора 1 или частичном износе колодок 4 охватывающий их трос б обеспечивает возврат колодок 4 в исходное.положение. Гибкие накладки 7 перекрывают щели между гибкими пластинами 2 при любой их ширине, I Таким образом, при эксплуатации уплотнения на любом режиме обеспечиваются минимальные зазоры между ротором 1 и уплотнениями, а следовательно, минимальные перетоки воздуха, Это повышает плотность воздухоподогревателя, снижает потери тепла и топлива с перетекающим воздухом и уменьшает потери электроэнергии на тягу и дутье. Ф о р м у л а и з о б р е т е н и я Уплотнение ротора регенератив• Уплотнение работает следующим обного воздухоподогревателя, содержаразом. При работе воздухоподогревателя, 35 щее расположенные по периметру ротора пружинящие элементы, один конец кажпосле нагрева ротора \ последний расдого из которых закреплен на крышке • ширяется и отводит К О Л О Д К И 4 на больвоздухоподогревателя, а к другому ший диаметр. Гри этом.гибкие пластины прикреплена колодка из антифрикцион2 отгибаются от ротора 1. й|ели между пластинами 2 увеличиваются, но оста- • 40 ного материала, взаимодействующая одним торцом с ротором, причем вторые ются перекрытыми накладками 7, Давлеторцы всех колодок охвачены по окружние воздуха, в воздушном, патрубке 10 ности ротора общим гибким прижимным стремится отвести колодки 4 от ротоэлементом, о т л и ч а ю щ е е с я ра 1 еще на большую величину, чем это вызвано его термическим расшире- 45 тем, что, с целью повышения герметичности уплотнения, пружинящие элеменнием, но их возвращает к ротору 1 ты выполнены в виде прямоугольных охватывающий уплотнение трос 6, натяпластин, установленных вертикально жение которого создается пружиной между крышкой и торцом ротора вплотили грузом (не показаны). ную друг к другу, колодки размещены При истирании колодок 4 трос 6 50 горизонтально, а прижимной элемент поджимает колодки 4 к ротору 1, выполнен в виде троса, установленноВыполнение уплотнений в виде гибго с натягом. ких пластин 2 и колодок 4 из анти . Вид Б І фаг. J Редактор А.Лежнина Составитель Г.Петров Техред Л.Олийнык Корректор 0.Кравцова Заказ 7437/44 Тираж 488 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
