Апарат для задруковування циліндричних виробів тамподруком

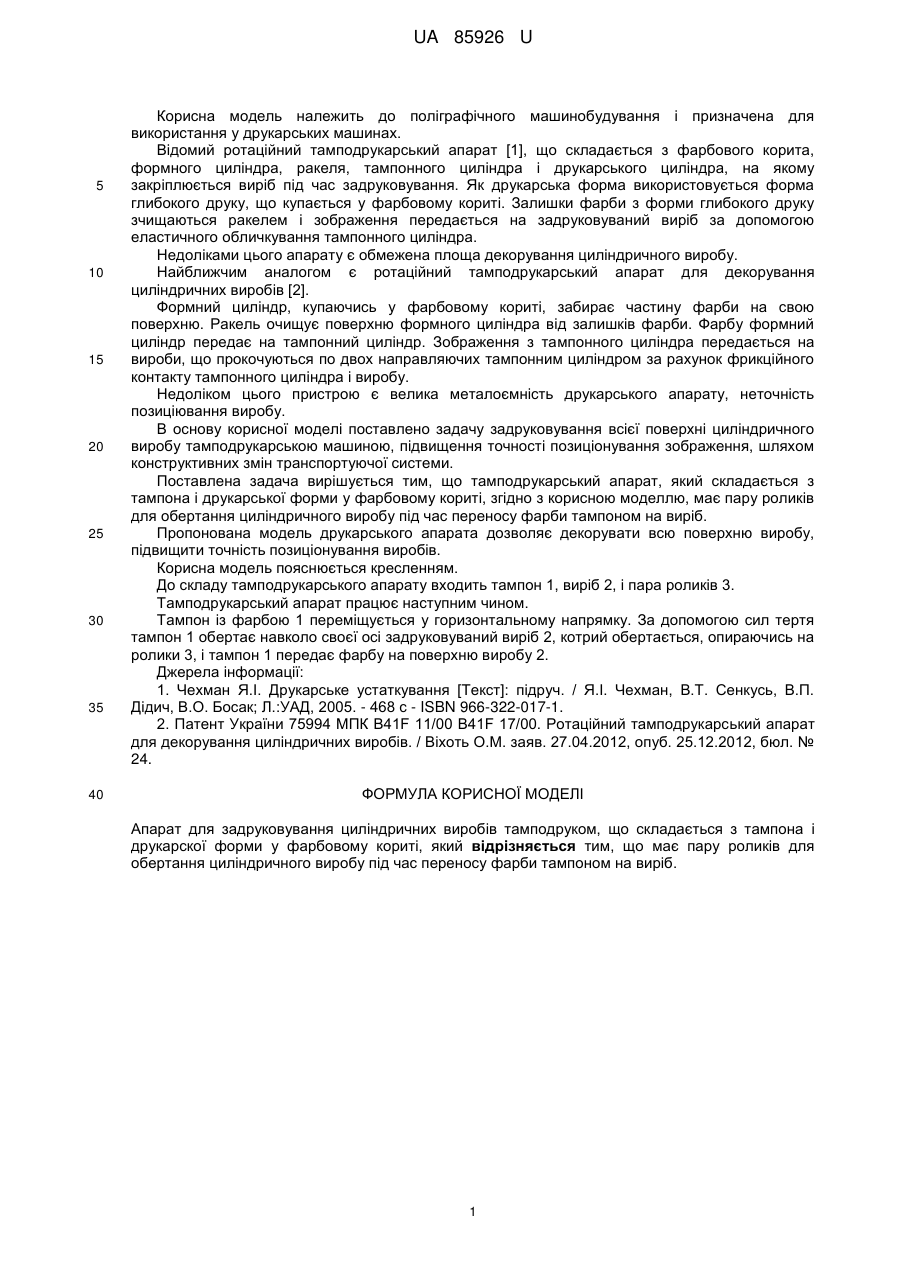

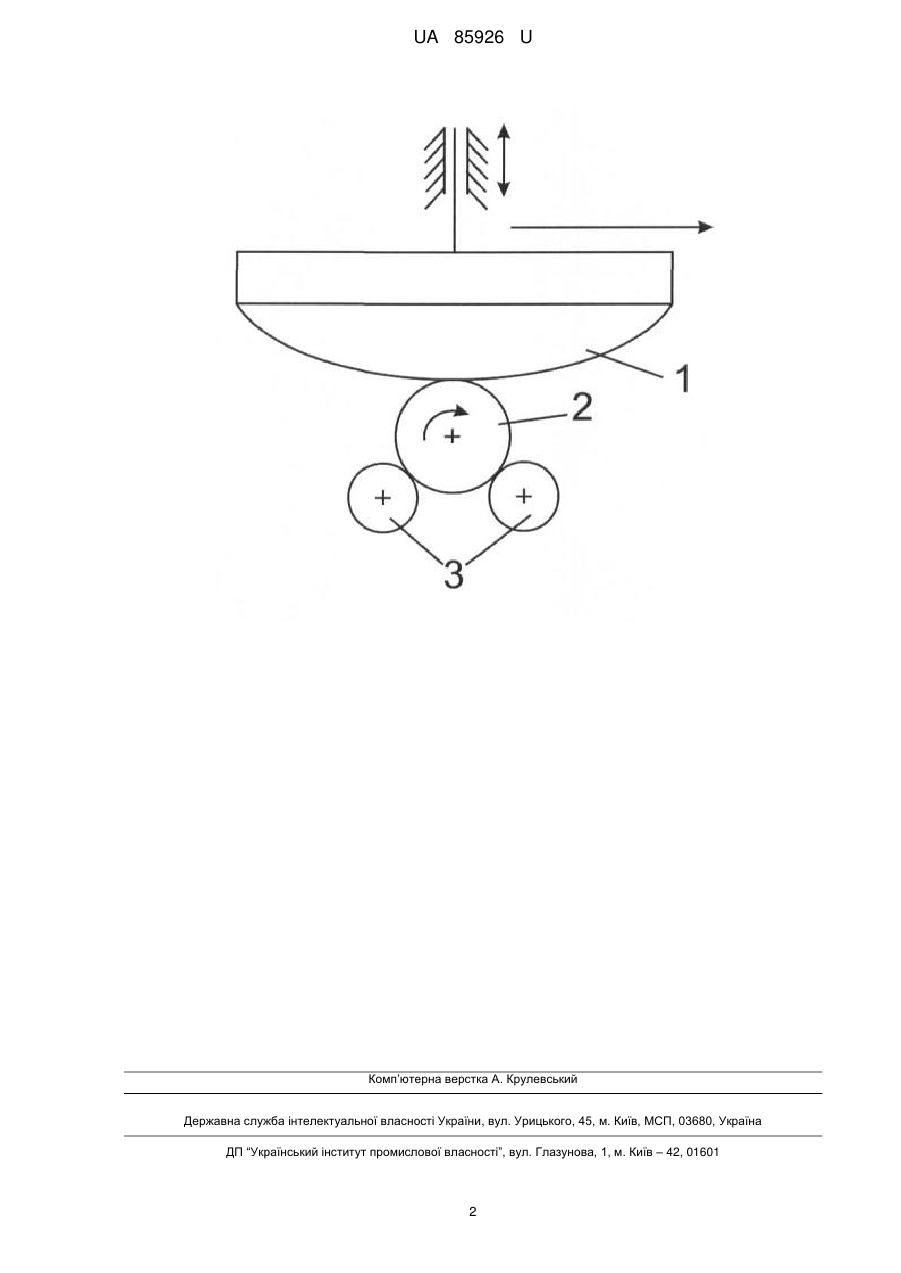

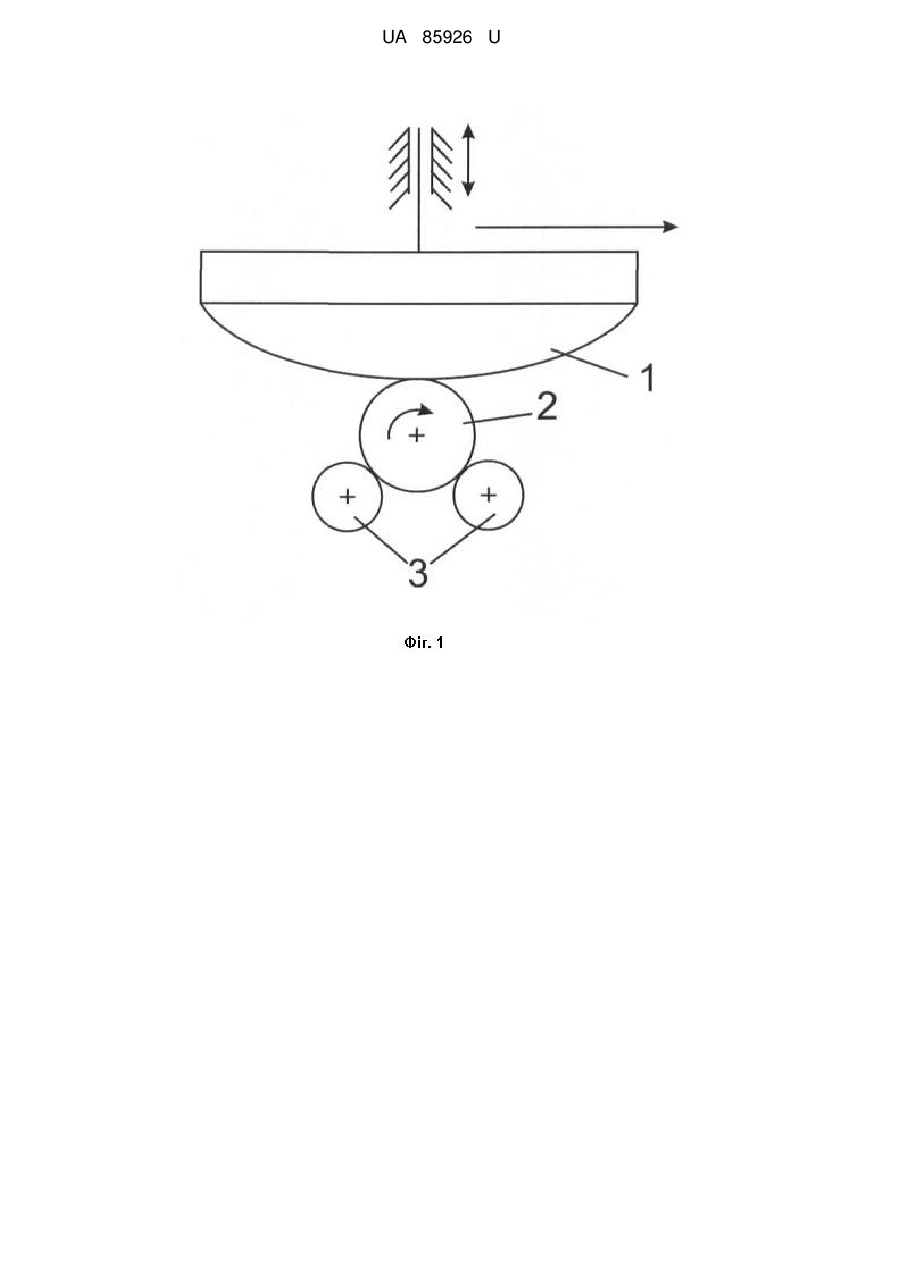

Реферат: Апарат для задруковування циліндричних виробів тамподруком складається з тампона і друкарскої форми у фарбовому кориті, пари роликів для обертання циліндричного виробу під час переносу фарби тампоном на виріб. UA 85926 U (54) АПАРАТ ДЛЯ ЗАДРУКОВУВАННЯ ЦИЛІНДРИЧНИХ ВИРОБІВ ТАМПОДРУКОМ UA 85926 U UA 85926 U 5 10 15 20 25 30 35 40 Корисна модель належить до поліграфічного машинобудування і призначена для використання у друкарських машинах. Відомий ротаційний тамподрукарський апарат [1], що складається з фарбового корита, формного циліндра, ракеля, тампонного циліндра і друкарського циліндра, на якому закріплюється виріб під час задруковування. Як друкарська форма використовується форма глибокого друку, що купається у фарбовому кориті. Залишки фарби з форми глибокого друку зчищаються ракелем і зображення передається на задруковуваний виріб за допомогою еластичного обличкування тампонного циліндра. Недоліками цього апарату є обмежена площа декорування циліндричного виробу. Найближчим аналогом є ротаційний тамподрукарський апарат для декорування циліндричних виробів [2]. Формний циліндр, купаючись у фарбовому кориті, забирає частину фарби на свою поверхню. Ракель очищує поверхню формного циліндра від залишків фарби. Фарбу формний циліндр передає на тампонний циліндр. Зображення з тампонного циліндра передається на вироби, що прокочуються по двох направляючих тампонним циліндром за рахунок фрикційного контакту тампонного циліндра і виробу. Недоліком цього пристрою є велика металоємність друкарського апарату, неточність позиціювання виробу. В основу корисної моделі поставлено задачу задруковування всієї поверхні циліндричного виробу тамподрукарською машиною, підвищення точності позиціонування зображення, шляхом конструктивних змін транспортуючої системи. Поставлена задача вирішується тим, що тамподрукарський апарат, який складається з тампона і друкарської форми у фарбовому кориті, згідно з корисною моделлю, має пару роликів для обертання циліндричного виробу під час переносу фарби тампоном на виріб. Пропонована модель друкарського апарата дозволяє декорувати всю поверхню виробу, підвищити точність позиціонування виробів. Корисна модель пояснюється кресленням. До складу тамподрукарського апарату входить тампон 1, виріб 2, і пара роликів 3. Тамподрукарський апарат працює наступним чином. Тампон із фарбою 1 переміщується у горизонтальному напрямку. За допомогою сил тертя тампон 1 обертає навколо своєї осі задруковуваний виріб 2, котрий обертається, опираючись на ролики 3, і тампон 1 передає фарбу на поверхню виробу 2. Джерела інформації: 1. Чехман Я.І. Друкарське устаткування [Текст]: підруч. / Я.І. Чехман, В.Т. Сенкусь, В.П. Дідич, В.О. Босак; Л.:УАД, 2005. - 468 с - ISBN 966-322-017-1. 2. Патент України 75994 МПК B41F 11/00 B41F 17/00. Ротаційний тамподрукарський апарат для декорування циліндричних виробів. / Віхоть О.М. заяв. 27.04.2012, опуб. 25.12.2012, бюл. № 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Апарат для задруковування циліндричних виробів тамподруком, що складається з тампона і друкарскої форми у фарбовому кориті, який відрізняється тим, що має пару роликів для обертання циліндричного виробу під час переносу фарби тампоном на виріб. 1 UA 85926 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
