Ротаційний тамподрукарський апарат для декорування циліндричних виробів

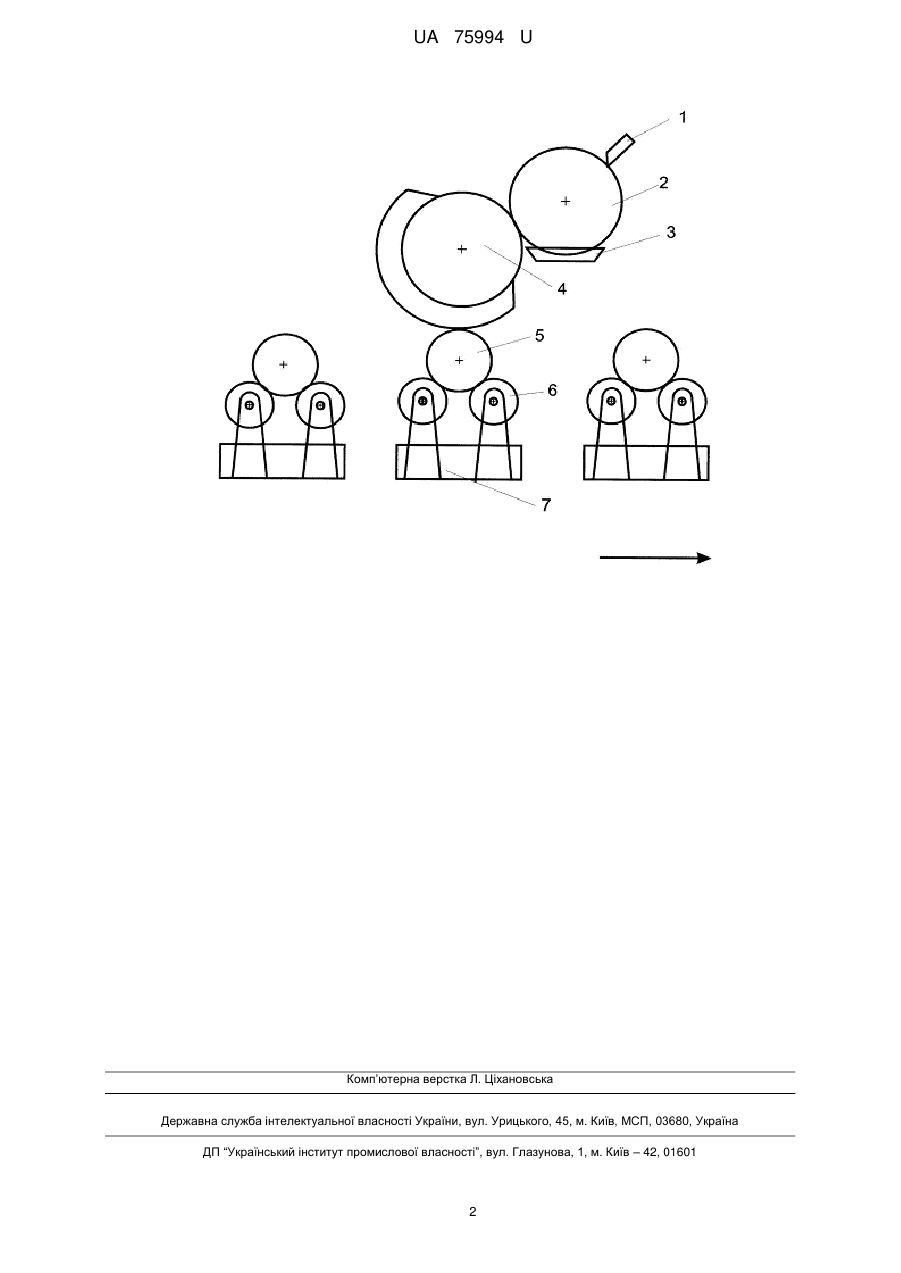

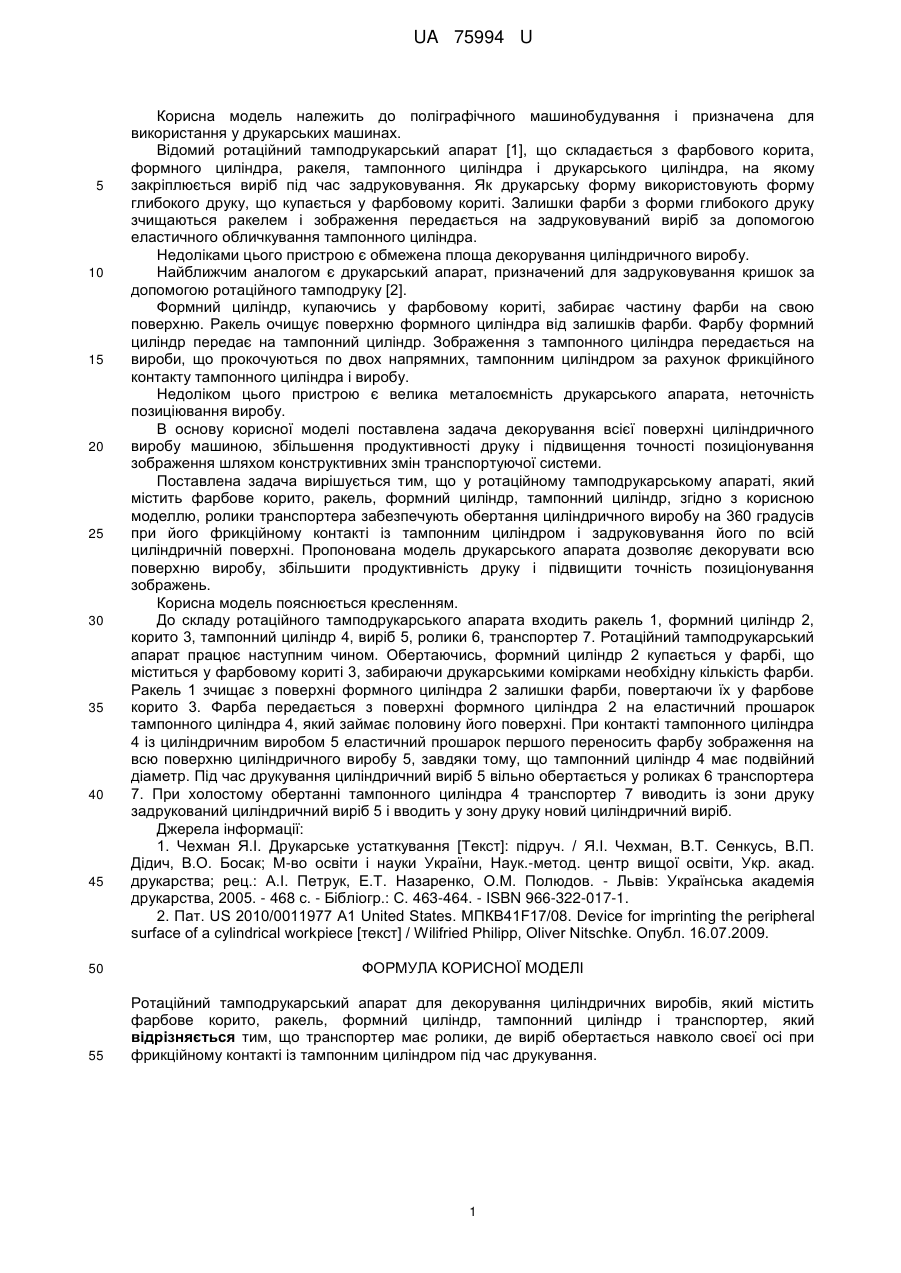

Реферат: Ротаційний тамподрукарський апарат для декорування циліндричних виробів містить фарбове корито, ракель, формний циліндр, тампонний циліндр і транспортер, який має ролики. UA 75994 U (54) РОТАЦІЙНИЙ ТАМПОДРУКАРСЬКИЙ АПАРАТ ДЛЯ ДЕКОРУВАННЯ ЦИЛІНДРИЧНИХ ВИРОБІВ UA 75994 U UA 75994 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до поліграфічного машинобудування і призначена для використання у друкарських машинах. Відомий ротаційний тамподрукарський апарат [1], що складається з фарбового корита, формного циліндра, ракеля, тампонного циліндра і друкарського циліндра, на якому закріплюється виріб під час задруковування. Як друкарську форму використовують форму глибокого друку, що купається у фарбовому кориті. Залишки фарби з форми глибокого друку зчищаються ракелем і зображення передається на задруковуваний виріб за допомогою еластичного обличкування тампонного циліндра. Недоліками цього пристрою є обмежена площа декорування циліндричного виробу. Найближчим аналогом є друкарський апарат, призначений для задруковування кришок за допомогою ротаційного тамподруку [2]. Формний циліндр, купаючись у фарбовому кориті, забирає частину фарби на свою поверхню. Ракель очищує поверхню формного циліндра від залишків фарби. Фарбу формний циліндр передає на тампонний циліндр. Зображення з тампонного циліндра передається на вироби, що прокочуються по двох напрямних, тампонним циліндром за рахунок фрикційного контакту тампонного циліндра і виробу. Недоліком цього пристрою є велика металоємність друкарського апарата, неточність позиціювання виробу. В основу корисної моделі поставлена задача декорування всієї поверхні циліндричного виробу машиною, збільшення продуктивності друку і підвищення точності позиціонування зображення шляхом конструктивних змін транспортуючої системи. Поставлена задача вирішується тим, що у ротаційному тамподрукарському апараті, який містить фарбове корито, ракель, формний циліндр, тампонний циліндр, згідно з корисною моделлю, ролики транспортера забезпечують обертання циліндричного виробу на 360 градусів при його фрикційному контакті із тампонним циліндром і задруковування його по всій циліндричній поверхні. Пропонована модель друкарського апарата дозволяє декорувати всю поверхню виробу, збільшити продуктивність друку і підвищити точність позиціонування зображень. Корисна модель пояснюється кресленням. До складу ротаційного тамподрукарського апарата входить ракель 1, формний циліндр 2, корито 3, тампонний циліндр 4, виріб 5, ролики 6, транспортер 7. Ротаційний тамподрукарський апарат працює наступним чином. Обертаючись, формний циліндр 2 купається у фарбі, що міститься у фарбовому кориті 3, забираючи друкарськими комірками необхідну кількість фарби. Ракель 1 зчищає з поверхні формного циліндра 2 залишки фарби, повертаючи їх у фарбове корито 3. Фарба передається з поверхні формного циліндра 2 на еластичний прошарок тампонного циліндра 4, який займає половину його поверхні. При контакті тампонного циліндра 4 із циліндричним виробом 5 еластичний прошарок першого переносить фарбу зображення на всю поверхню циліндричного виробу 5, завдяки тому, що тампонний циліндр 4 має подвійний діаметр. Під час друкування циліндричний виріб 5 вільно обертається у роликах 6 транспортера 7. При холостому обертанні тампонного циліндра 4 транспортер 7 виводить із зони друку задрукований циліндричний виріб 5 і вводить у зону друку новий циліндричний виріб. Джерела інформації: 1. Чехман Я.І. Друкарське устаткування [Текст]: підруч. / Я.І. Чехман, В.Т. Сенкусь, В.П. Дідич, В.О. Босак; М-во освіти і науки України, Наук.-метод. центр вищої освіти, Укр. акад. друкарства; рец.: А.І. Петрук, Е.Т. Назаренко, О.М. Полюдов. - Львів: Українська академія друкарства, 2005. - 468 с. - Бібліогр.: C. 463-464. - ISBN 966-322-017-1. 2. Пат. US 2010/0011977 A1 United States. MПКB41F17/08. Device for imprinting the peripheral surface of a cylindrical workpiece [текст] / Wilifried Philipp, Oliver Nitschke. Опубл. 16.07.2009. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ротаційний тамподрукарський апарат для декорування циліндричних виробів, який містить фарбове корито, ракель, формний циліндр, тампонний циліндр і транспортер, який відрізняється тим, що транспортер має ролики, де виріб обертається навколо своєї осі при фрикційному контакті із тампонним циліндром під час друкування. 1 UA 75994 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
