Тамподрукарський апарат із закритою фарбовою ємністю

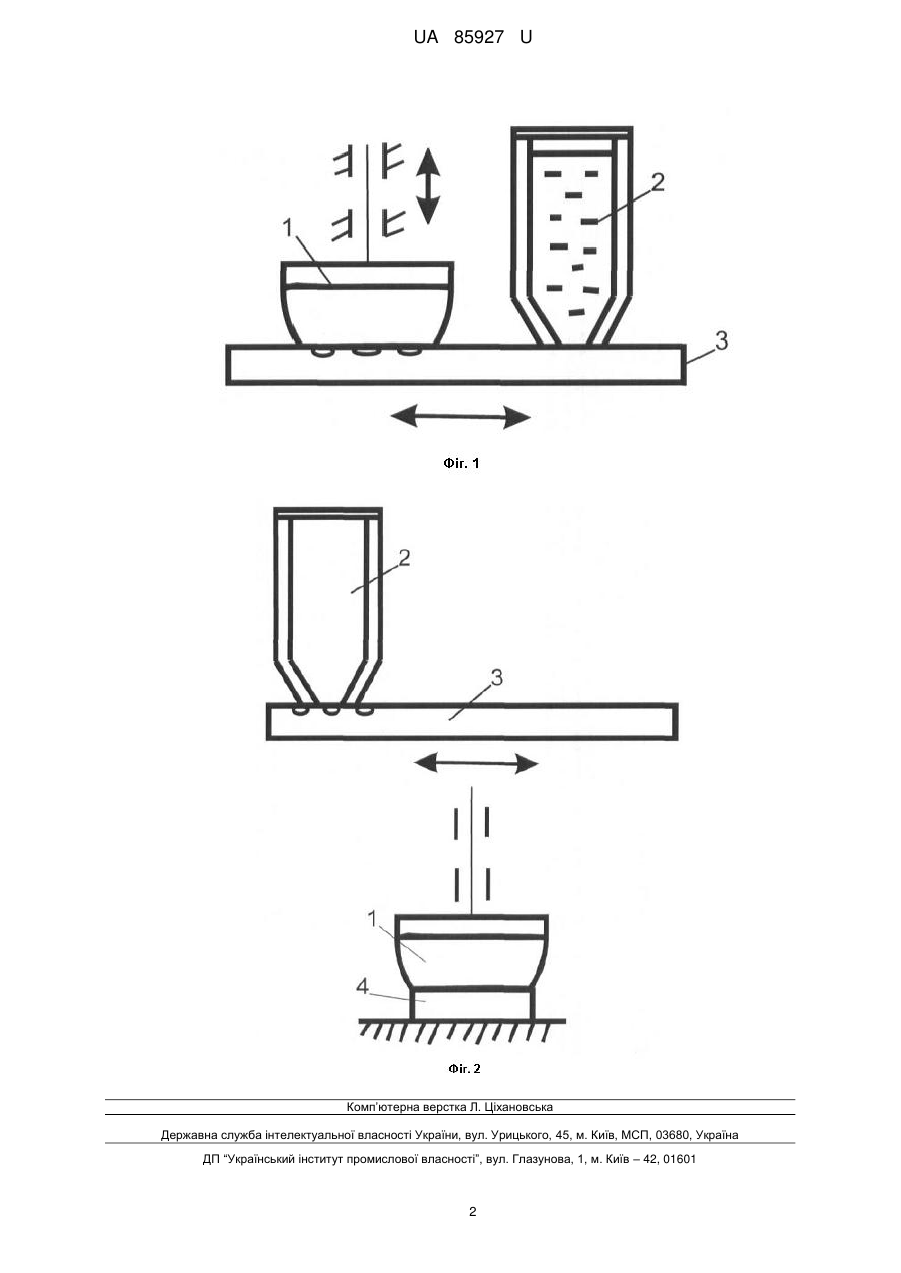

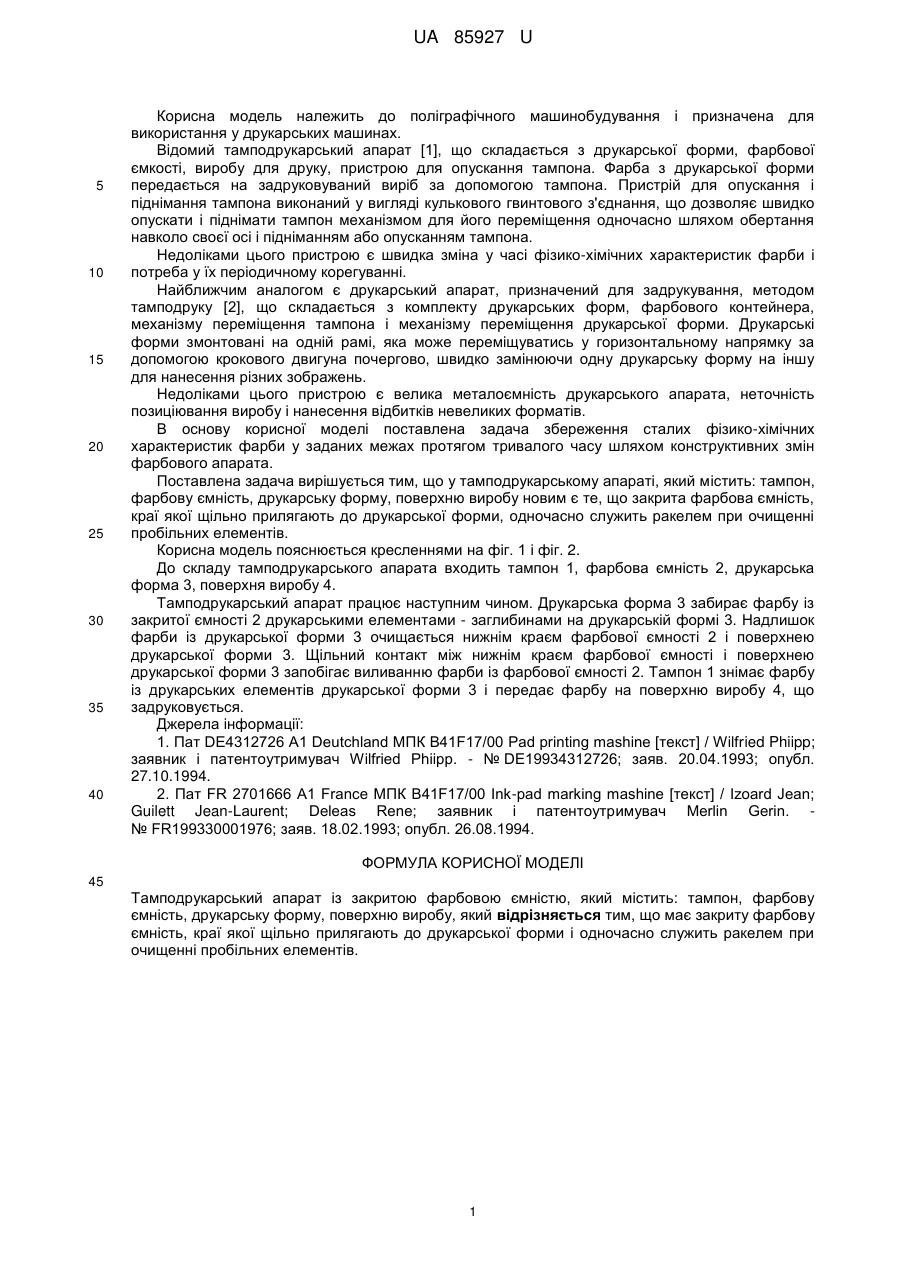

Реферат: UA 85927 U UA 85927 U 5 10 15 20 25 30 35 40 Корисна модель належить до поліграфічного машинобудування і призначена для використання у друкарських машинах. Відомий тамподрукарський апарат [1], що складається з друкарської форми, фарбової ємкості, виробу для друку, пристрою для опускання тампона. Фарба з друкарської форми передається на задруковуваний виріб за допомогою тампона. Пристрій для опускання і піднімання тампона виконаний у вигляді кулькового гвинтового з'єднання, що дозволяє швидко опускати і піднімати тампон механізмом для його переміщення одночасно шляхом обертання навколо своєї осі і підніманням або опусканням тампона. Недоліками цього пристрою є швидка зміна у часі фізико-хімічних характеристик фарби і потреба у їх періодичному корегуванні. Найближчим аналогом є друкарський апарат, призначений для задрукування, методом тамподруку [2], що складається з комплекту друкарських форм, фарбового контейнера, механізму переміщення тампона і механізму переміщення друкарської форми. Друкарські форми змонтовані на одній рамі, яка може переміщуватись у горизонтальному напрямку за допомогою крокового двигуна почергово, швидко замінюючи одну друкарську форму на іншу для нанесення різних зображень. Недоліками цього пристрою є велика металоємність друкарського апарата, неточність позиціювання виробу і нанесення відбитків невеликих форматів. В основу корисної моделі поставлена задача збереження сталих фізико-хімічних характеристик фарби у заданих межах протягом тривалого часу шляхом конструктивних змін фарбового апарата. Поставлена задача вирішується тим, що у тамподрукарському апараті, який містить: тампон, фарбову ємність, друкарську форму, поверхню виробу новим є те, що закрита фарбова ємність, краї якої щільно прилягають до друкарської форми, одночасно служить ракелем при очищенні пробільних елементів. Корисна модель пояснюється кресленнями на фіг. 1 і фіг. 2. До складу тамподрукарського апарата входить тампон 1, фарбова ємність 2, друкарська форма 3, поверхня виробу 4. Тамподрукарський апарат працює наступним чином. Друкарська форма 3 забирає фарбу із закритої ємності 2 друкарськими елементами - заглибинами на друкарській формі 3. Надлишок фарби із друкарської форми 3 очищається нижнім краєм фарбової ємності 2 і поверхнею друкарської форми 3. Щільний контакт між нижнім краєм фарбової ємності і поверхнею друкарської форми 3 запобігає виливанню фарби із фарбової ємності 2. Тампон 1 знімає фарбу із друкарських елементів друкарської форми 3 і передає фарбу на поверхню виробу 4, що задруковується. Джерела інформації: 1. Пат DE4312726 А1 Deutchland МПК В41F17/00 Pad printing mashine [текст] / Wilfried Phiipp; заявник і патентоутримувач Wilfried Phiipp. - № DE19934312726; заяв. 20.04.1993; опубл. 27.10.1994. 2. Пат FR 2701666 A1 France МПК B41F17/00 Ink-pad marking mashine [текст] / Izoard Jean; Guilett Jean-Laurent; Deleas Rene; заявник і патентоутримувач Merlin Gerin. № FR199330001976; заяв. 18.02.1993; опубл. 26.08.1994. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Тамподрукарський апарат із закритою фарбовою ємністю, який містить: тампон, фарбову ємність, друкарську форму, поверхню виробу, який відрізняється тим, що має закриту фарбову ємність, краї якої щільно прилягають до друкарської форми і одночасно служить ракелем при очищенні пробільних елементів. 1 UA 85927 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
