Механізм регулювання закритої висоти у дво- та чотирикривошипних пресах

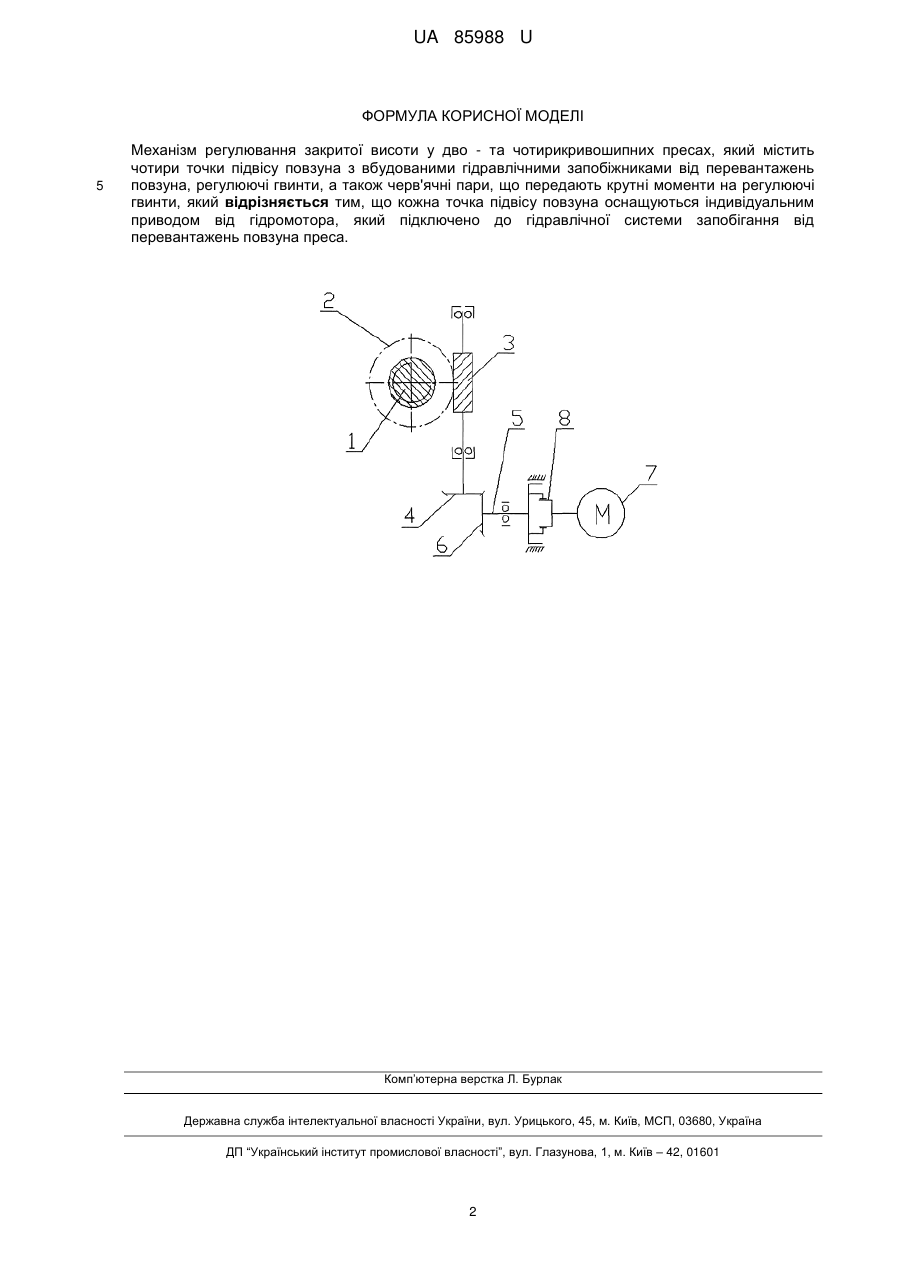

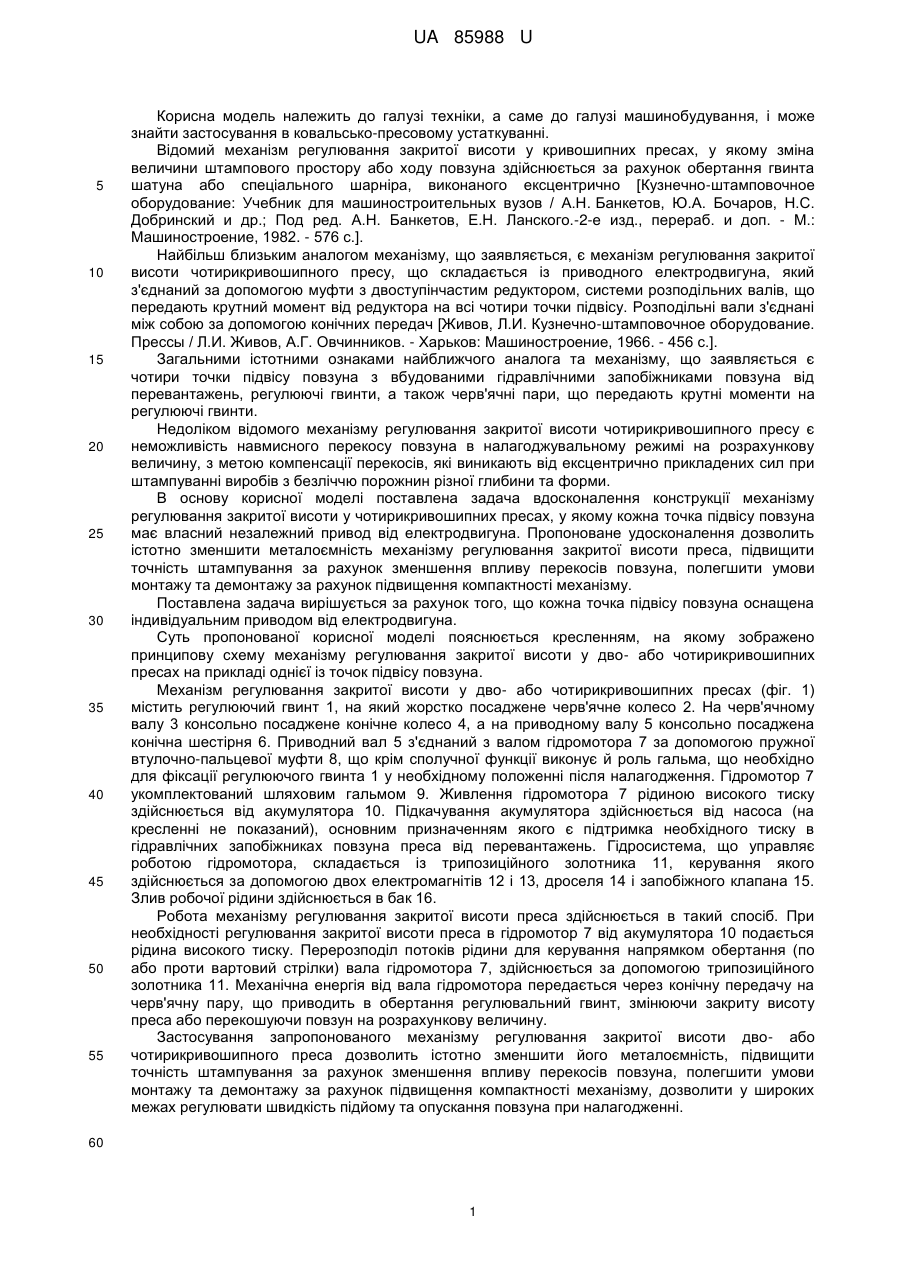

Реферат: UA 85988 U UA 85988 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до галузі машинобудування, і може знайти застосування в ковальсько-пресовому устаткуванні. Відомий механізм регулювання закритої висоти у кривошипних пресах, у якому зміна величини штампового простору або ходу повзуна здійснюється за рахунок обертання гвинта шатуна або спеціального шарніра, виконаного ексцентрично [Кузнечно-штамповочное оборудование: Учебник для машиностроительных вузов / А.Н. Банкетов, Ю.А. Бочаров, Н.С. Добринский и др.; Под ред. А.Н. Банкетов, Е.Н. Ланского.-2-е изд., перераб. и доп. - М.: Машиностроение, 1982. - 576 с.]. Найбільш близьким аналогом механізму, що заявляється, є механізм регулювання закритої висоти чотирикривошипного пресу, що складається із приводного електродвигуна, який з'єднаний за допомогою муфти з двоступінчастим редуктором, системи розподільних валів, що передають крутний момент від редуктора на всі чотири точки підвісу. Розподільні вали з'єднані між собою за допомогою конічних передач [Живов, Л.И. Кузнечно-штамповочное оборудование. Прессы / Л.И. Живов, А.Г. Овчинников. - Харьков: Машиностроение, 1966. - 456 с.]. Загальними істотними ознаками найближчого аналога та механізму, що заявляється є чотири точки підвісу повзуна з вбудованими гідравлічними запобіжниками повзуна від перевантажень, регулюючі гвинти, а також черв'ячні пари, що передають крутні моменти на регулюючі гвинти. Недоліком відомого механізму регулювання закритої висоти чотирикривошипного пресу є неможливість навмисного перекосу повзуна в налагоджувальному режимі на розрахункову величину, з метою компенсації перекосів, які виникають від ексцентрично прикладених сил при штампуванні виробів з безліччю порожнин різної глибини та форми. В основу корисної моделі поставлена задача вдосконалення конструкції механізму регулювання закритої висоти у чотирикривошипних пресах, у якому кожна точка підвісу повзуна має власний незалежний привод від електродвигуна. Пропоноване удосконалення дозволить істотно зменшити металоємність механізму регулювання закритої висоти преса, підвищити точність штампування за рахунок зменшення впливу перекосів повзуна, полегшити умови монтажу та демонтажу за рахунок підвищення компактності механізму. Поставлена задача вирішується за рахунок того, що кожна точка підвісу повзуна оснащена індивідуальним приводом від електродвигуна. Суть пропонованої корисної моделі пояснюється кресленням, на якому зображено принципову схему механізму регулювання закритої висоти у дво- або чотирикривошипних пресах на прикладі однієї із точок підвісу повзуна. Механізм регулювання закритої висоти у дво- або чотирикривошипних пресах (фіг. 1) містить регулюючий гвинт 1, на який жорстко посаджене черв'ячне колесо 2. На черв'ячному валу 3 консольно посаджене конічне колесо 4, а на приводному валу 5 консольно посаджена конічна шестірня 6. Приводний вал 5 з'єднаний з валом гідромотора 7 за допомогою пружної втулочно-пальцевої муфти 8, що крім сполучної функції виконує й роль гальма, що необхідно для фіксації регулюючого гвинта 1 у необхідному положенні після налагодження. Гідромотор 7 укомплектований шляховим гальмом 9. Живлення гідромотора 7 рідиною високого тиску здійснюється від акумулятора 10. Підкачування акумулятора здійснюється від насоса (на кресленні не показаний), основним призначенням якого є підтримка необхідного тиску в гідравлічних запобіжниках повзуна преса від перевантажень. Гідросистема, що управляє роботою гідромотора, складається із трипозиційного золотника 11, керування якого здійснюється за допомогою двох електромагнітів 12 і 13, дроселя 14 і запобіжного клапана 15. Злив робочої рідини здійснюється в бак 16. Робота механізму регулювання закритої висоти преса здійснюється в такий спосіб. При необхідності регулювання закритої висоти преса в гідромотор 7 від акумулятора 10 подається рідина високого тиску. Перерозподіл потоків рідини для керування напрямком обертання (по або проти вартовий стрілки) вала гідромотора 7, здійснюється за допомогою трипозиційного золотника 11. Механічна енергія від вала гідромотора передається через конічну передачу на черв'ячну пару, що приводить в обертання регулювальний гвинт, змінюючи закриту висоту преса або перекошуючи повзун на розрахункову величину. Застосування запропонованого механізму регулювання закритої висоти дво- або чотирикривошипного преса дозволить істотно зменшити його металоємність, підвищити точність штампування за рахунок зменшення впливу перекосів повзуна, полегшити умови монтажу та демонтажу за рахунок підвищення компактності механізму, дозволити у широких межах регулювати швидкість підйому та опускання повзуна при налагодженні. 60 1 UA 85988 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Механізм регулювання закритої висоти у дво - та чотирикривошипних пресах, який містить чотири точки підвісу повзуна з вбудованими гідравлічними запобіжниками від перевантажень повзуна, регулюючі гвинти, а також черв'ячні пари, що передають крутні моменти на регулюючі гвинти, який відрізняється тим, що кожна точка підвісу повзуна оснащуються індивідуальним приводом від гідромотора, який підключено до гідравлічної системи запобігання від перевантажень повзуна преса. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
