Механізм регулювання закритої висоти кривошипного гарячештампувального преса

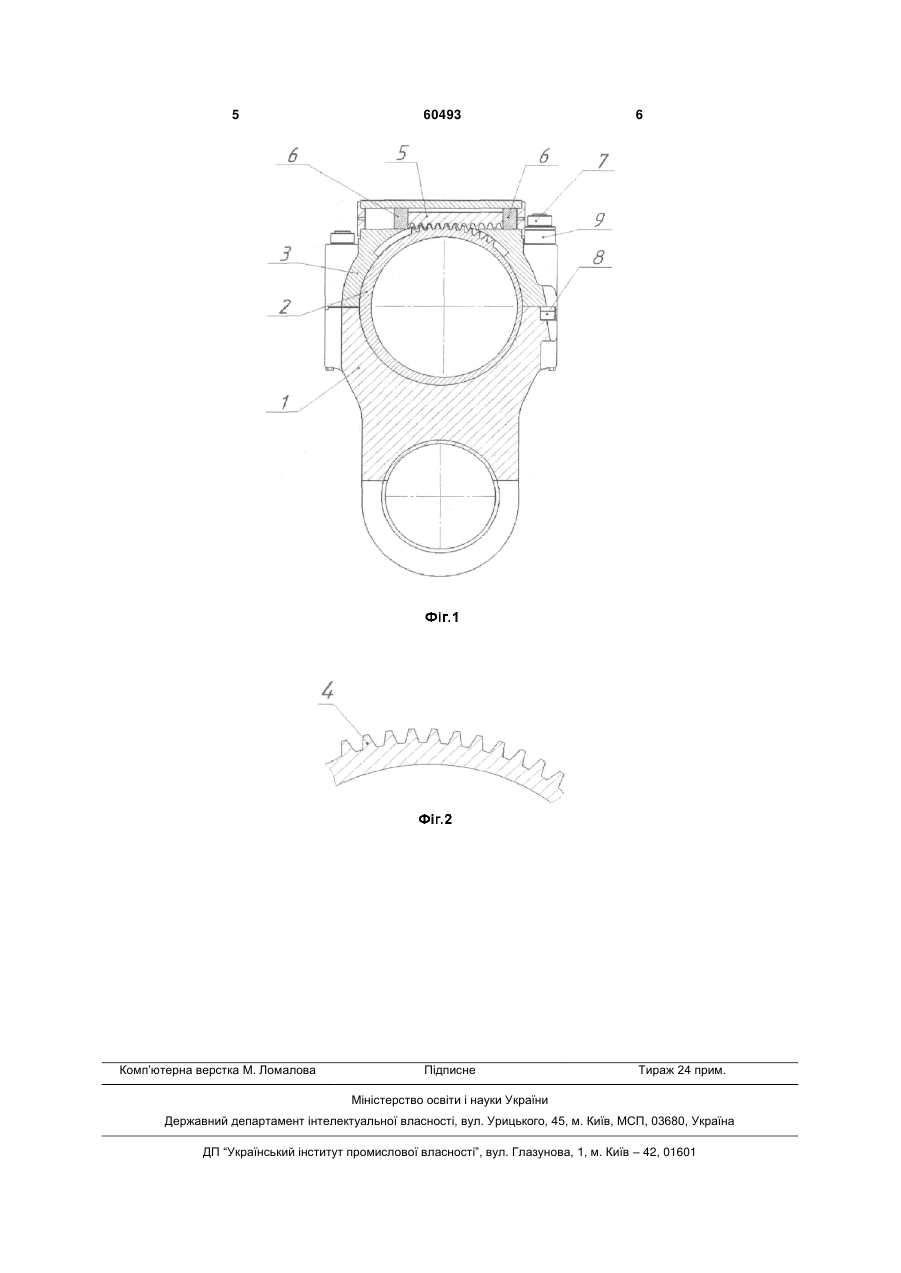

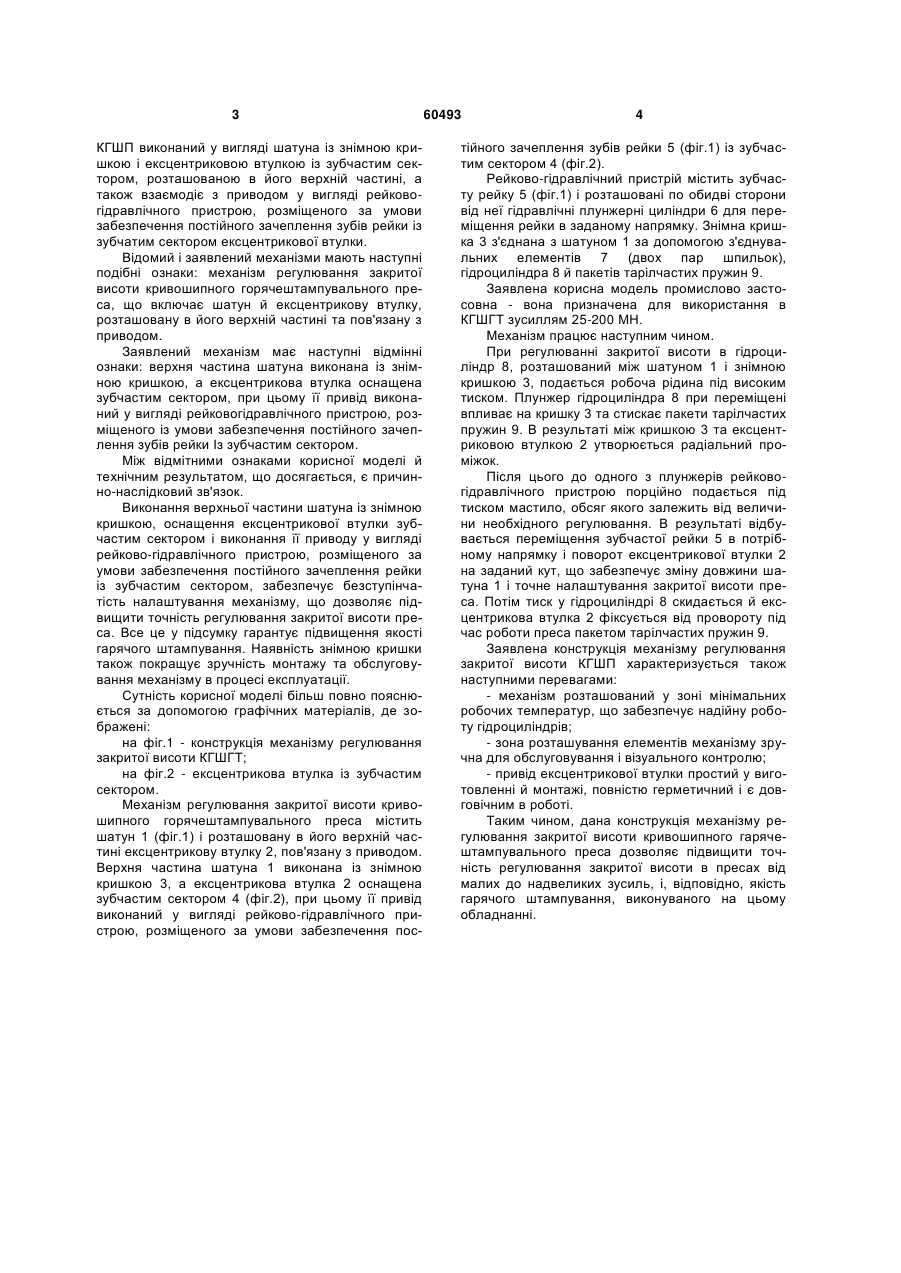

Механізм регулювання закритої висоти кривошипного гарячештампувального преса, що включає шатун і ексцентрикову втулку, розташовану в його верхній частині та пов'язану з приводом, який відрізняється тим, що верхня частина шатуна виконана із знімною кришкою, а ексцентрикова втулка оснащена зубчастим сектором, при цьому її привід виконаний у вигляді рейковогідравлічного пристрою, розміщеного із умови забезпечення постійного зачеплення зубів рейки із зубчастим сектором. (19) (21) u201013212 (22) 08.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ЯКОВЛЄВ ВІКТОР АНАТОЛІЙОВИЧ, ПРОТИНЯК ІГОР СТЕФАНОВИЧ, КУРМАЗ ІГОР ВОЛОДИМИРОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 КГШП виконаний у вигляді шатуна із знімною кришкою і ексцентриковою втулкою із зубчастим сектором, розташованою в його верхній частині, а також взаємодіє з приводом у вигляді рейковогідравлічного пристрою, розміщеного за умови забезпечення постійного зачеплення зубів рейки із зубчатим сектором ексцентрикової втулки. Відомий і заявлений механізми мають наступні подібні ознаки: механізм регулювання закритої висоти кривошипного горячештампувального преса, що включає шатун й ексцентрикову втулку, розташовану в його верхній частині та пов'язану з приводом. Заявлений механізм має наступні відмінні ознаки: верхня частина шатуна виконана із знімною кришкою, а ексцентрикова втулка оснащена зубчастим сектором, при цьому її привід виконаний у вигляді рейковогідравлічного пристрою, розміщеного із умови забезпечення постійного зачеплення зубів рейки Із зубчастим сектором. Між відмітними ознаками корисної моделі й технічним результатом, що досягається, є причинно-наслідковий зв'язок. Виконання верхньої частини шатуна із знімною кришкою, оснащення ексцентрикової втулки зубчастим сектором і виконання її приводу у вигляді рейково-гідравлічного пристрою, розміщеного за умови забезпечення постійного зачеплення рейки із зубчастим сектором, забезпечує безступінчатість налаштування механізму, що дозволяє підвищити точність регулювання закритої висоти преса. Все це у підсумку гарантує підвищення якості гарячого штампування. Наявність знімною кришки також покращує зручність монтажу та обслуговування механізму в процесі експлуатації. Сутність корисної моделі більш повно пояснюється за допомогою графічних матеріалів, де зображені: на фіг.1 - конструкція механізму регулювання закритої висоти КГШГТ; на фіг.2 - ексцентрикова втулка із зубчастим сектором. Механізм регулювання закритої висоти кривошипного горячештампувального преса містить шатун 1 (фіг.1) і розташовану в його верхній частині ексцентрикову втулку 2, пов'язану з приводом. Верхня частина шатуна 1 виконана із знімною кришкою 3, а ексцентрикова втулка 2 оснащена зубчастим сектором 4 (фіг.2), при цьому її привід виконаний у вигляді рейково-гідравлічного пристрою, розміщеного за умови забезпечення пос 60493 4 тійного зачеплення зубів рейки 5 (фіг.1) із зубчастим сектором 4 (фіг.2). Рейково-гідравлічний пристрій містить зубчасту рейку 5 (фіг.1) і розташовані по обидві сторони від неї гідравлічні плунжерні циліндри 6 для переміщення рейки в заданому напрямку. Знімна кришка 3 з'єднана з шатуном 1 за допомогою з'єднувальних елементів 7 (двох пар шпильок), гідроциліндра 8 й пакетів тарілчастих пружин 9. Заявлена корисна модель промислово застосовна - вона призначена для використання в КГШГТ зусиллям 25-200 МН. Механізм працює наступним чином. При регулюванні закритої висоти в гідроциліндр 8, розташований між шатуном 1 і знімною кришкою 3, подається робоча рідина під високим тиском. Плунжер гідроциліндра 8 при переміщені впливає на кришку 3 та стискає пакети тарілчастих пружин 9. В результаті між кришкою 3 та ексцентриковою втулкою 2 утворюється радіальний проміжок. Після цього до одного з плунжерів рейковогідравлічного пристрою порційно подається під тиском мастило, обсяг якого залежить від величини необхідного регулювання. В результаті відбувається переміщення зубчастої рейки 5 в потрібному напрямку і поворот ексцентрикової втулки 2 на заданий кут, що забезпечує зміну довжини шатуна 1 і точне налаштування закритої висоти преса. Потім тиск у гідроциліндрі 8 скидається й ексцентрикова втулка 2 фіксується від провороту під час роботи преса пакетом тарілчастих пружин 9. Заявлена конструкція механізму регулювання закритої висоти КГШП характеризується також наступними перевагами: - механізм розташований у зоні мінімальних робочих температур, що забезпечує надійну роботу гідроциліндрів; - зона розташування елементів механізму зручна для обслуговування і візуального контролю; - привід ексцентрикової втулки простий у виготовленні й монтажі, повністю герметичний і є довговічним в роботі. Таким чином, дана конструкція механізму регулювання закритої висоти кривошипного гарячештампувального преса дозволяє підвищити точність регулювання закритої висоти в пресах від малих до надвеликих зусиль, і, відповідно, якість гарячого штампування, виконуваного на цьому обладнанні. 5 Комп’ютерна верстка М. Ломалова 60493 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
