Спосіб електроживлення електрохімічних споживачів

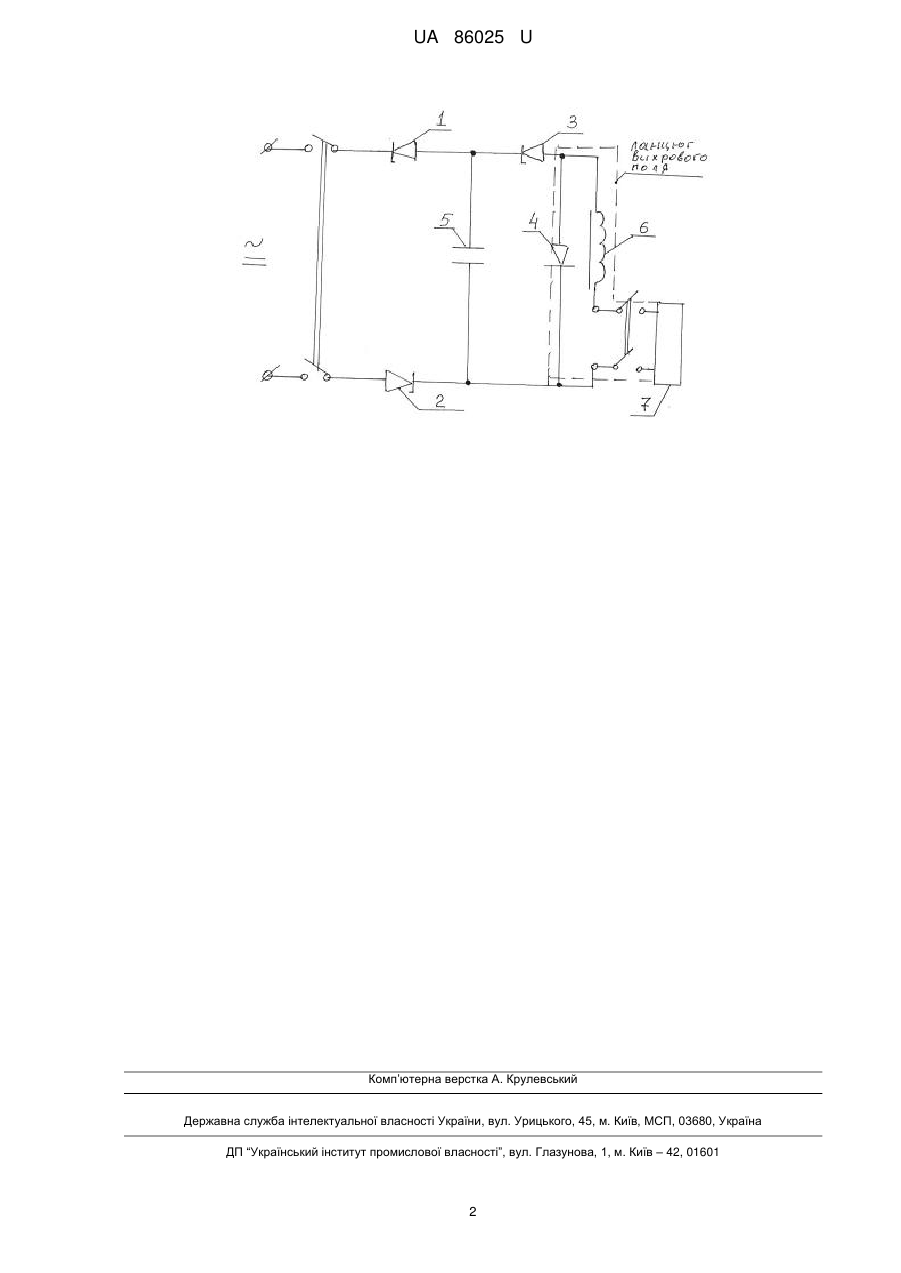

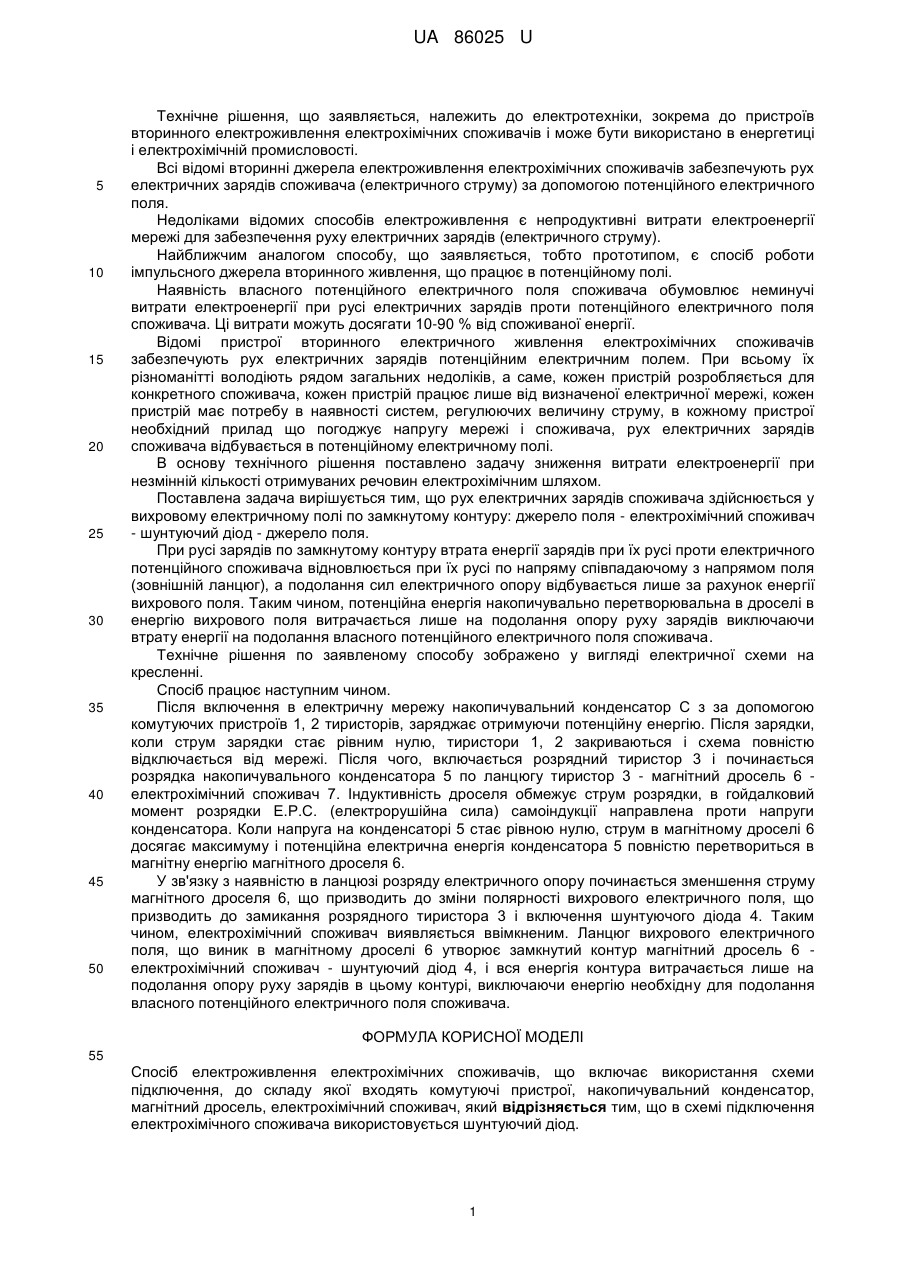

Реферат: Спосіб електроживлення електрохімічних споживачів включає використання схеми підключення, до складу якої входять комутуючі пристрої, накопичувальний конденсатор, магнітний дросель, електрохімічний споживач. В схемі підключення електрохімічного споживача використовується шунтуючий діод. UA 86025 U (54) СПОСІБ ЕЛЕКТРОЖИВЛЕННЯ ЕЛЕКТРОХІМІЧНИХ СПОЖИВАЧІВ UA 86025 U UA 86025 U 5 10 15 20 25 30 35 40 45 50 Технічне рішення, що заявляється, належить до електротехніки, зокрема до пристроїв вторинного електроживлення електрохімічних споживачів і може бути використано в енергетиці і електрохімічній промисловості. Всі відомі вторинні джерела електроживлення електрохімічних споживачів забезпечують рух електричних зарядів споживача (електричного струму) за допомогою потенційного електричного поля. Недоліками відомих способів електроживлення є непродуктивні витрати електроенергії мережі для забезпечення руху електричних зарядів (електричного струму). Найближчим аналогом способу, що заявляється, тобто прототипом, є спосіб роботи імпульсного джерела вторинного живлення, що працює в потенційному полі. Наявність власного потенційного електричного поля споживача обумовлює неминучі витрати електроенергії при русі електричних зарядів проти потенційного електричного поля споживача. Ці витрати можуть досягати 10-90 % від споживаної енергії. Відомі пристрої вторинного електричного живлення електрохімічних споживачів забезпечують рух електричних зарядів потенційним електричним полем. При всьому їх різноманітті володіють рядом загальних недоліків, а саме, кожен пристрій розробляється для конкретного споживача, кожен пристрій працює лише від визначеної електричної мережі, кожен пристрій має потребу в наявності систем, регулюючих величину струму, в кожному пристрої необхідний прилад що погоджує напругу мережі і споживача, рух електричних зарядів споживача відбувається в потенційному електричному полі. В основу технічного рішення поставлено задачу зниження витрати електроенергії при незмінній кількості отримуваних речовин електрохімічним шляхом. Поставлена задача вирішується тим, що рух електричних зарядів споживача здійснюється у вихровому електричному полі по замкнутому контуру: джерело поля - електрохімічний споживач - шунтуючий діод - джерело поля. При русі зарядів по замкнутому контуру втрата енергії зарядів при їх русі проти електричного потенційного споживача відновлюється при їх русі по напряму співпадаючому з напрямом поля (зовнішній ланцюг), а подолання сил електричного опору відбувається лише за рахунок енергії вихрового поля. Таким чином, потенційна енергія накопичувально перетворювальна в дроселі в енергію вихрового поля витрачається лише на подолання опору руху зарядів виключаючи втрату енергії на подолання власного потенційного електричного поля споживача. Технічне рішення по заявленому способу зображено у вигляді електричної схеми на кресленні. Спосіб працює наступним чином. Після включення в електричну мережу накопичувальний конденсатор С з за допомогою комутуючих пристроїв 1, 2 тиристорів, заряджає отримуючи потенційну енергію. Після зарядки, коли струм зарядки стає рівним нулю, тиристори 1, 2 закриваються і схема повністю відключається від мережі. Після чого, включається розрядний тиристор 3 і починається розрядка накопичувального конденсатора 5 по ланцюгу тиристор 3 - магнітний дросель 6 електрохімічний споживач 7. Індуктивність дроселя обмежує струм розрядки, в гойдалковий момент розрядки Е.Р.С. (електрорушійна сила) самоіндукції направлена проти напруги конденсатора. Коли напруга на конденсаторі 5 стає рівною нулю, струм в магнітному дроселі 6 досягає максимуму і потенційна електрична енергія конденсатора 5 повністю перетвориться в магнітну енергію магнітного дроселя 6. У зв'язку з наявністю в ланцюзі розряду електричного опору починається зменшення струму магнітного дроселя 6, що призводить до зміни полярності вихрового електричного поля, що призводить до замикання розрядного тиристора 3 і включення шунтуючого діода 4. Таким чином, електрохімічний споживач виявляється ввімкненим. Ланцюг вихрового електричного поля, що виник в магнітному дроселі 6 утворює замкнутий контур магнітний дросель 6 електрохімічний споживач - шунтуючий діод 4, і вся енергія контура витрачається лише на подолання опору руху зарядів в цьому контурі, виключаючи енергію необхідну для подолання власного потенційного електричного поля споживача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб електроживлення електрохімічних споживачів, що включає використання схеми підключення, до складу якої входять комутуючі пристрої, накопичувальний конденсатор, магнітний дросель, електрохімічний споживач, який відрізняється тим, що в схемі підключення електрохімічного споживача використовується шунтуючий діод. 1 UA 86025 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
