Пристрій для захисту оптичної системи від обледеніння і роси

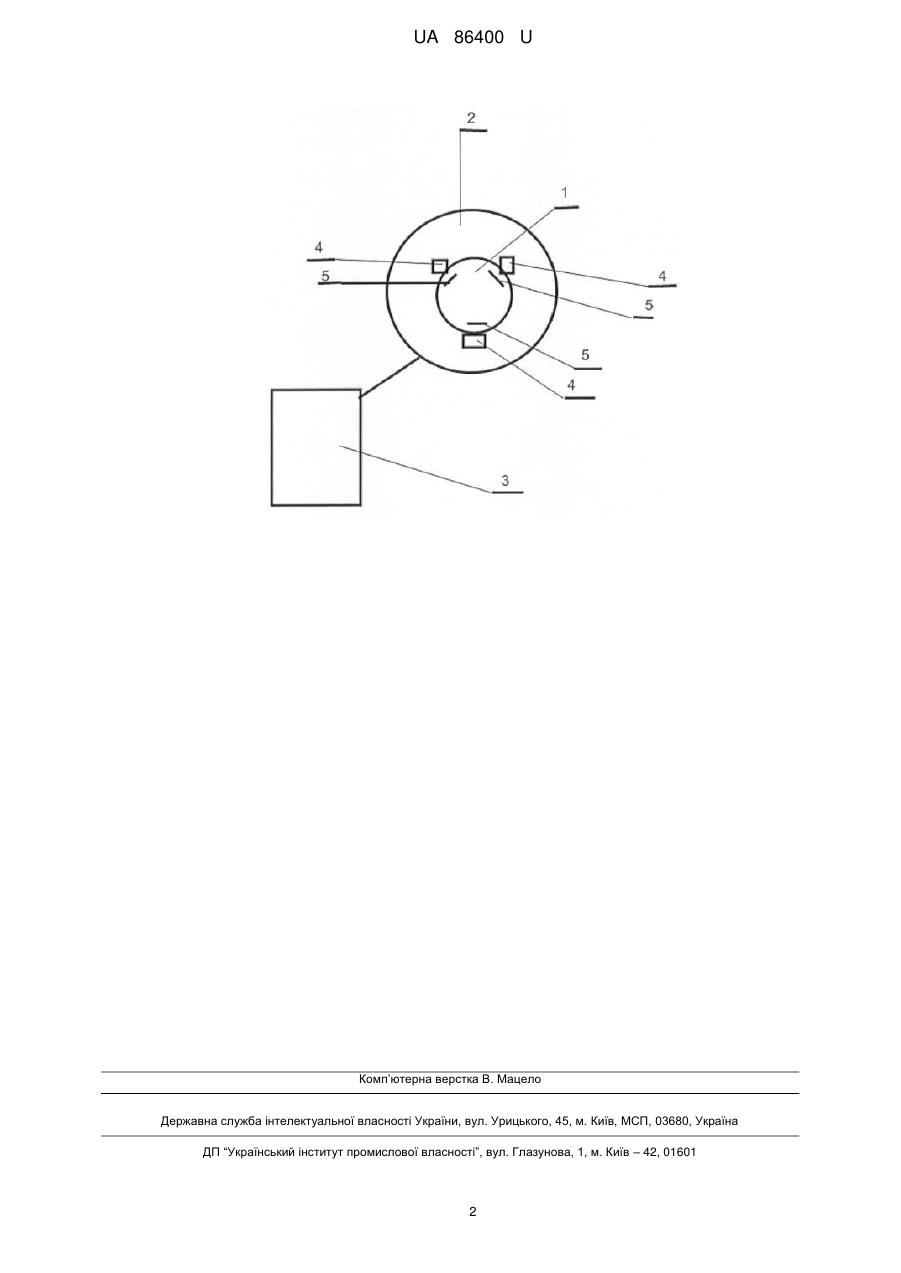

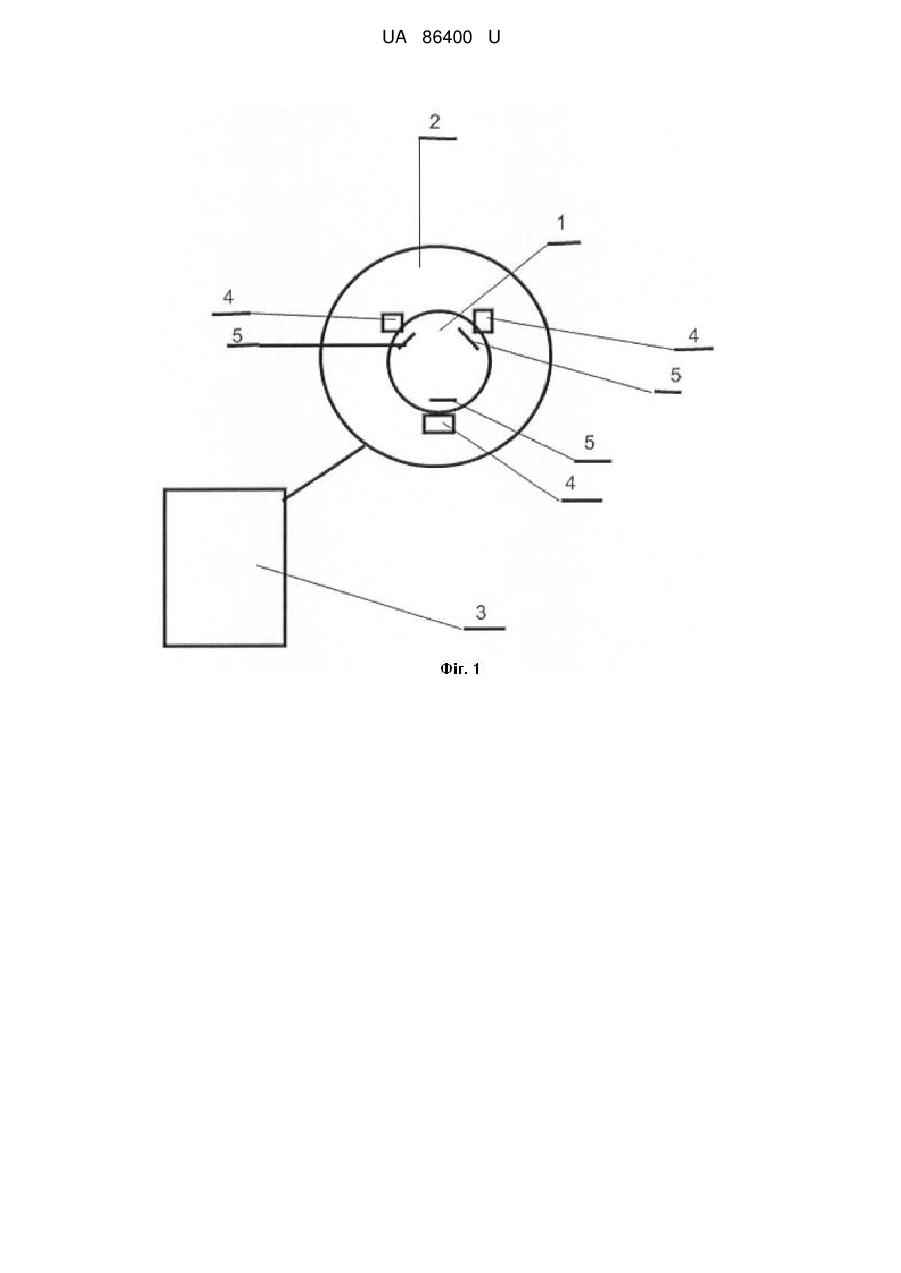

Реферат: Пристрій для захисту оптичної системи від обледеніння і роси містить дзеркало в оправі, встановлене на гідувальному монтуванні телескопа, та додатково містить нагрівні елементи та вентилятори, встановлені попарно і симетрично на оправі дзеркала. UA 86400 U (12) UA 86400 U UA 86400 U 5 10 15 20 25 30 Корисна модель належить до приладобудування, а саме пристроїв для захисту оптичних систем. Найближчим за технічною суттю - прототипом - є відома оптична система - телескоп для спостереження небесних об'єктів, що містить дзеркало в оправі, яке встановлене на гідувальному монтуванні телескопа (Кокурин Ю.Л. и др. Техническое описание и инструкция по эксплуатации станций лазерно-локационных "Крым". - М., 1989. - 64 с.), яке в робочому стані знаходиться на відкритому просторі, внаслідок чого на дзеркало осідає роса, а в зимову пору настає обледеніння. В цій оптичній системі немає пристрою для захисту дзеркала від осідання роси та обледеніння. В основу корисної моделі поставлена задача удосконалити пристрій для захисту оптичної системи від обледеніння і роси, шляхом встановлення засобів для створення циркуляції теплого повітря над поверхнею дзеркала, що дасть змогу захистити дзеркало в оправі від роси та обледеніння взимку. Поставлена задача вирішується тим, що пристрій для захисту оптичної системи від обледеніння і роси, що містить дзеркало в оправі, встановлене на гідувальному монтуванні телескопа, додатково містить нагрівні елементи та вентилятори встановлені попарно і симетрично на оправі дзеркала. Такий пристрій дає змогу дещо підняти температуру повітря над дзеркалом (на 0,5 °C), порівняно з оточуючим середовищем та створити циркуляцію повітря, що достатньо щоб зупинити осідання роси та запобігти обледенінню дзеркала. На кресленні показана схема пристрою для захисту оптичної системи від обледеніння і роси, де 1 - дзеркало, 2 - оправа дзеркала, 3 - гідувальне монтування, 4 - вентилятори, 5 нагрівні елементи. Пристрій для захисту оптичної системи від обледеніння і роси містить дзеркало 1 в оправі 2, механічно зв'язане з гідувальним монтуванням 3 та механічно зв'язані з дзеркалом 1 та попарно механічно зв'язані між собою вентилятори 4 та нагрівні елементи 5, які забезпечують нагрівання та циркуляцію повітря над поверхнею дзеркала 1. Вентиляторів і нагрівних елементів може бути 2 і більше пар в залежності від розмірів дзеркала. Пристрій працює так. До початку включення в робочий режим оптичної системи включається пристрій для захисту оптичної системи від обледеніння і роси. Протягом декількох хвилин повітря над поверхнею дзеркала 1 нагрівається порівняно з навколишнім середовищем на 0,5° С, що достатньо для зупинки осідання роси на дзеркалі 1 та запобіганню взимку обледенінню дзеркала 1. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для захисту оптичної системи від обледеніння і роси, що містить дзеркало в оправі, встановлене на гідувальному монтуванні телескопа, який відрізняється тим, що додатково містить нагрівні елементи та вентилятори, встановлені попарно і симетрично на оправі дзеркала. 1 UA 86400 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
