Пристрій для запобігання обледеніння лінії електропередачі

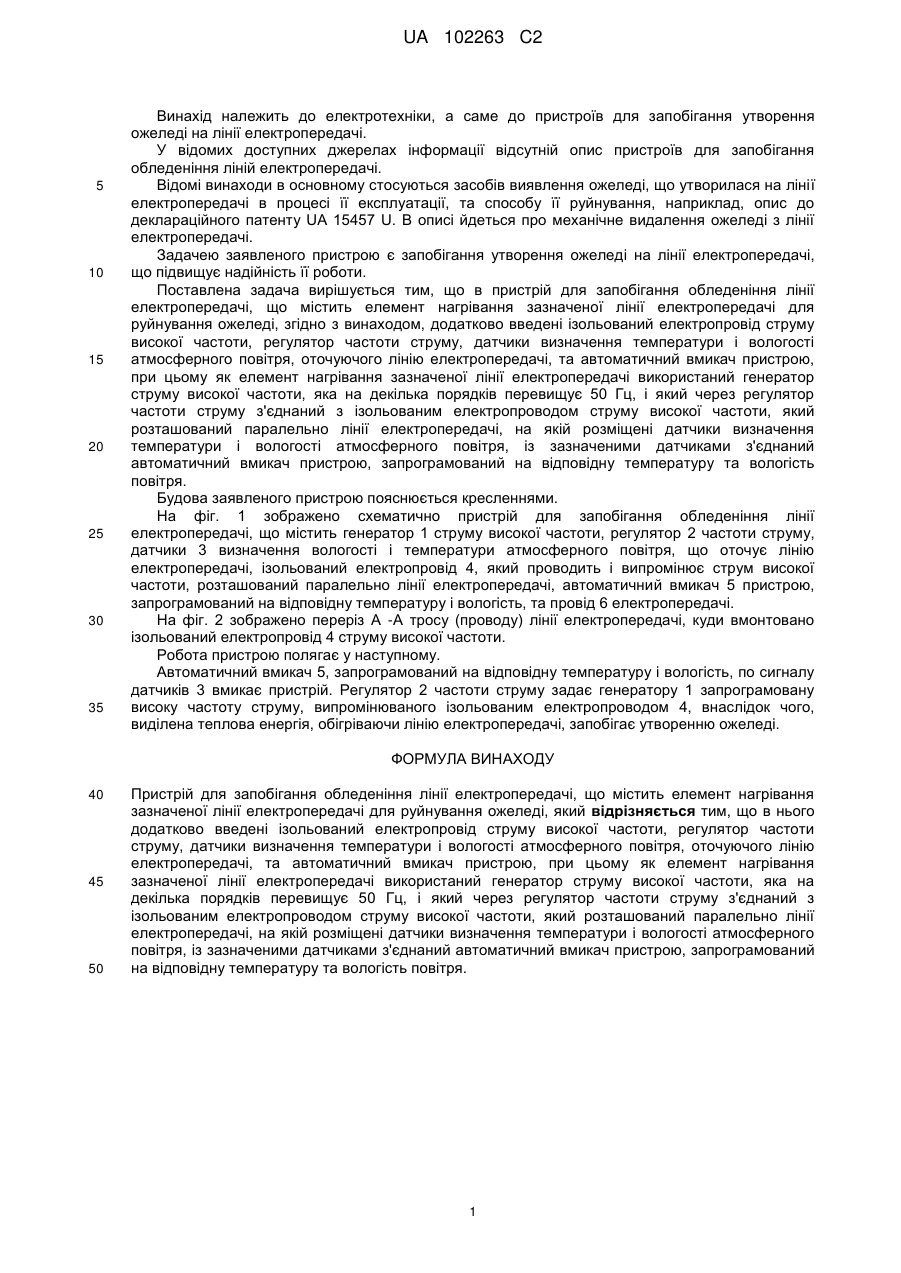

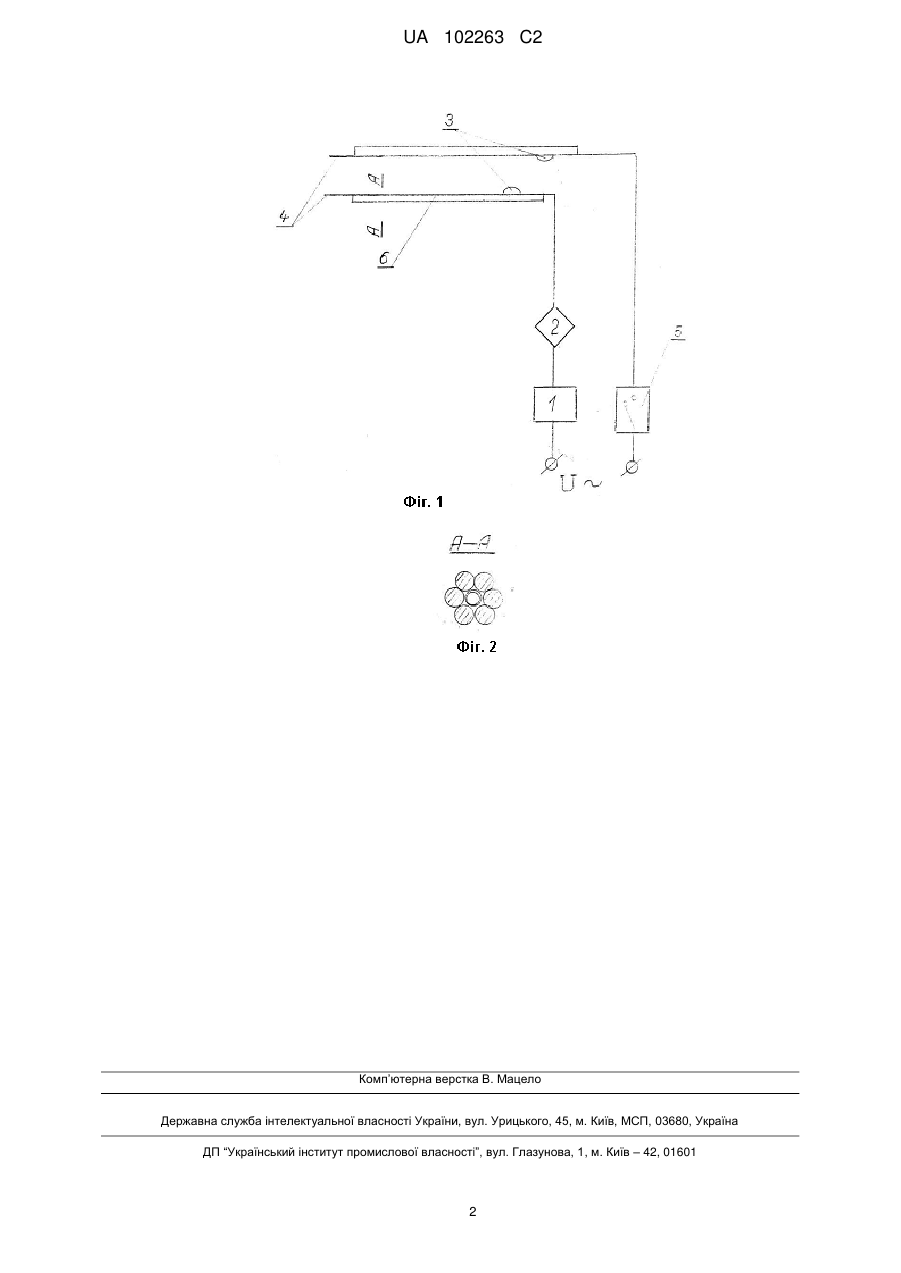

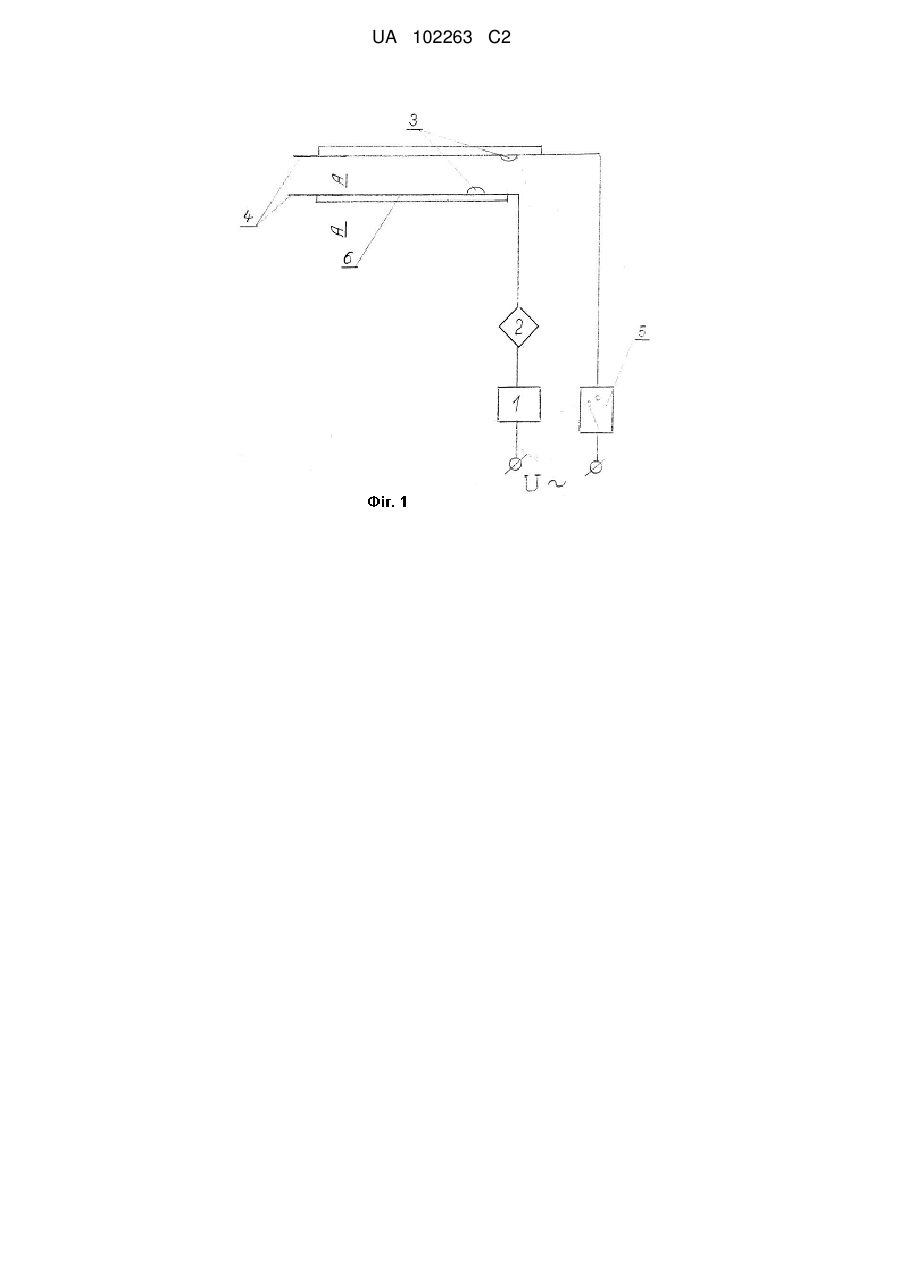

Реферат: Пристрій для запобігання обледеніння лінії електропередачі належить до електротехніки. Пристрій містить елемент нагрівання зазначеної лінії електропередачі для руйнування ожеледі. В нього додатково введені ізольований електропровід струму високої частоти, регулятор частоти струму, датчики визначення температури і вологості атмосферного повітря, оточуючого лінію електропередачі, та автоматичний вмикач пристрою. При цьому як елемент нагрівання зазначеної лінії електропередачі використаний генератор струму високої частоти, яка на декілька порядків перевищує 50 Гц. Генератор струму через регулятор частоти струму з’єднаний з ізольованим електропроводом струму високої частоти, який розташований паралельно лінії електропередачі, на якій розміщені датчики визначення температури і вологості атмосферного повітря. Із зазначеними датчиками з’єднаний автоматичний вмикач пристрою, запрограмований на відповідну температуру та вологість повітря. Пристрій забезпечує підвищення надійності роботи лінії електропередачі. UA 102263 C2 (12) UA 102263 C2 UA 102263 C2 5 10 15 20 25 30 35 Винахід належить до електротехніки, а саме до пристроїв для запобігання утворення ожеледі на лінії електропередачі. У відомих доступних джерелах інформації відсутній опис пристроїв для запобігання обледеніння ліній електропередачі. Відомі винаходи в основному стосуються засобів виявлення ожеледі, що утворилася на лінії електропередачі в процесі її експлуатації, та способу її руйнування, наприклад, опис до деклараційного патенту UA 15457 U. В описі йдеться про механічне видалення ожеледі з лінії електропередачі. Задачею заявленого пристрою є запобігання утворення ожеледі на лінії електропередачі, що підвищує надійність її роботи. Поставлена задача вирішується тим, що в пристрій для запобігання обледеніння лінії електропередачі, що містить елемент нагрівання зазначеної лінії електропередачі для руйнування ожеледі, згідно з винаходом, додатково введені ізольований електропровід струму високої частоти, регулятор частоти струму, датчики визначення температури і вологості атмосферного повітря, оточуючого лінію електропередачі, та автоматичний вмикач пристрою, при цьому як елемент нагрівання зазначеної лінії електропередачі використаний генератор струму високої частоти, яка на декілька порядків перевищує 50 Гц, і який через регулятор частоти струму з'єднаний з ізольованим електропроводом струму високої частоти, який розташований паралельно лінії електропередачі, на якій розміщені датчики визначення температури і вологості атмосферного повітря, із зазначеними датчиками з'єднаний автоматичний вмикач пристрою, запрограмований на відповідну температуру та вологість повітря. Будова заявленого пристрою пояснюється кресленнями. На фіг. 1 зображено схематично пристрій для запобігання обледеніння лінії електропередачі, що містить генератор 1 струму високої частоти, регулятор 2 частоти струму, датчики 3 визначення вологості і температури атмосферного повітря, що оточує лінію електропередачі, ізольований електропровід 4, який проводить і випромінює струм високої частоти, розташований паралельно лінії електропередачі, автоматичний вмикач 5 пристрою, запрограмований на відповідну температуру і вологість, та провід 6 електропередачі. На фіг. 2 зображено переріз А -А тросу (проводу) лінії електропередачі, куди вмонтовано ізольований електропровід 4 струму високої частоти. Робота пристрою полягає у наступному. Автоматичний вмикач 5, запрограмований на відповідну температуру і вологість, по сигналу датчиків 3 вмикає пристрій. Регулятор 2 частоти струму задає генератору 1 запрограмовану високу частоту струму, випромінюваного ізольованим електропроводом 4, внаслідок чого, виділена теплова енергія, обігріваючи лінію електропередачі, запобігає утворенню ожеледі. ФОРМУЛА ВИНАХОДУ 40 45 50 Пристрій для запобігання обледеніння лінії електропередачі, що містить елемент нагрівання зазначеної лінії електропередачі для руйнування ожеледі, який відрізняється тим, що в нього додатково введені ізольований електропровід струму високої частоти, регулятор частоти струму, датчики визначення температури і вологості атмосферного повітря, оточуючого лінію електропередачі, та автоматичний вмикач пристрою, при цьому як елемент нагрівання зазначеної лінії електропередачі використаний генератор струму високої частоти, яка на декілька порядків перевищує 50 Гц, і який через регулятор частоти струму з'єднаний з ізольованимелектропроводом струму високої частоти, який розташований паралельно лінії електропередачі, на якій розміщені датчики визначення температури і вологості атмосферного повітря, із зазначеними датчиками з'єднаний автоматичний вмикач пристрою, запрограмований на відповідну температуру та вологість повітря. 1 UA 102263 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
