Електропристрій для коагуляції тканин

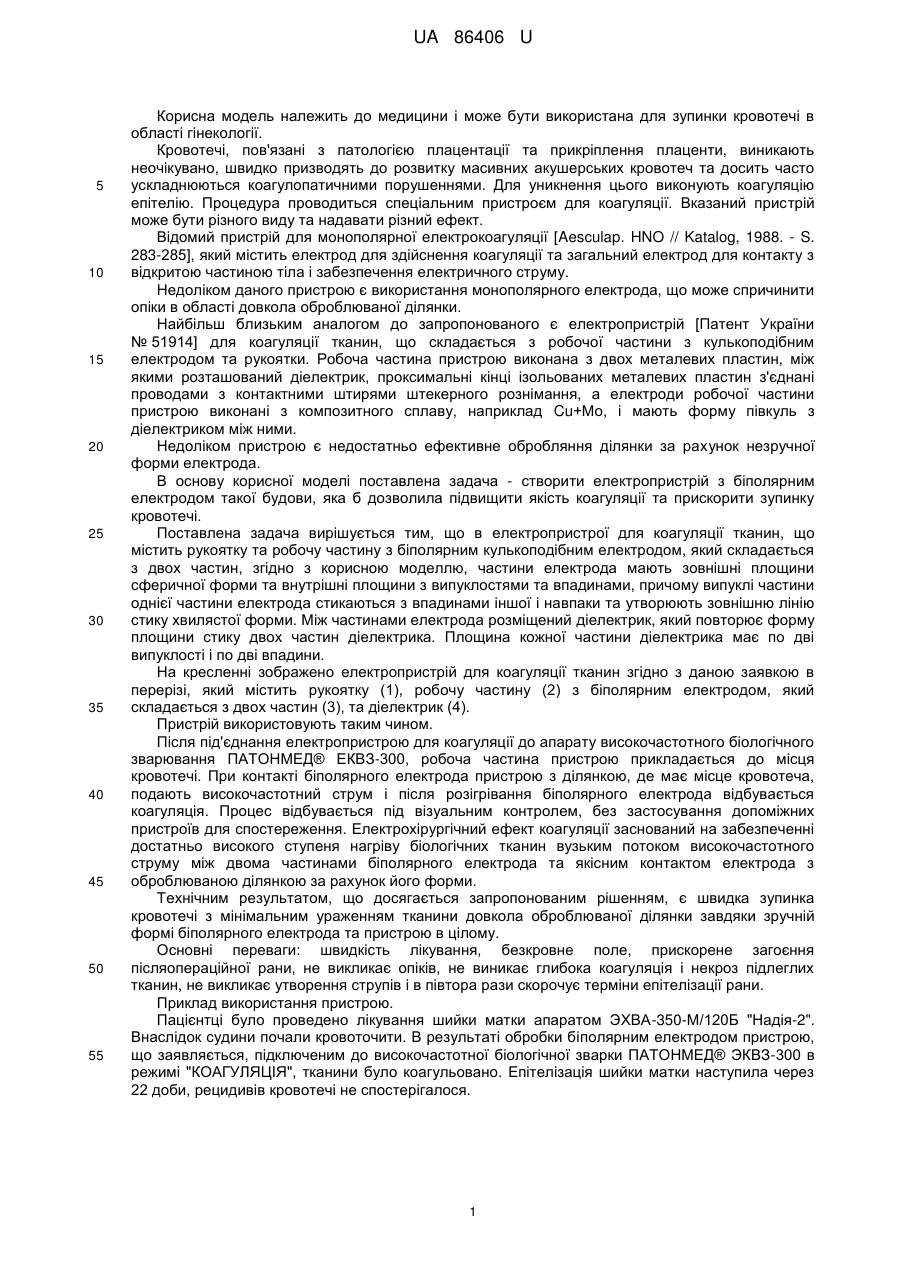

Реферат: Електропристрій для коагуляції тканин містить рукоятку та робочу частину з біполярним кулькоподібним електродом, який складається з двох частин, між якими розміщений діелектрик. Частини електрода мають зовнішні площини сферичної форми та внутрішні площини з випуклостями та впадинами, причому випуклі частини однієї частини електрода стикаються з впадинами іншої і навпаки та утворюють зовнішню лінію стику хвилястої форми. Діелектрик повторює форму площини стику двох частин діелектрика. UA 86406 U (12) UA 86406 U UA 86406 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини і може бути використана для зупинки кровотечі в області гінекології. Кровотечі, пов'язані з патологією плацентації та прикріплення плаценти, виникають неочікувано, швидко призводять до розвитку масивних акушерських кровотеч та досить часто ускладнюються коагулопатичними порушеннями. Для уникнення цього виконують коагуляцію епітелію. Процедура проводиться спеціальним пристроєм для коагуляції. Вказаний пристрій може бути різного виду та надавати різний ефект. Відомий пристрій для монополярної електрокоагуляції [Aesculap. HNO // Katalog, 1988. - S. 283-285], який містить електрод для здійснення коагуляції та загальний електрод для контакту з відкритою частиною тіла і забезпечення електричного струму. Недоліком даного пристрою є використання монополярного електрода, що може спричинити опіки в області довкола оброблюваної ділянки. Найбільш близьким аналогом до запропонованого є електропристрій [Патент України № 51914] для коагуляції тканин, що складається з робочої частини з кулькоподібним електродом та рукоятки. Робоча частина пристрою виконана з двох металевих пластин, між якими розташований діелектрик, проксимальні кінці ізольованих металевих пластин з'єднані проводами з контактними штирями штекерного рознімання, а електроди робочої частини пристрою виконані з композитного сплаву, наприклад Cu+Мо, і мають форму півкуль з діелектриком між ними. Недоліком пристрою є недостатньо ефективне обробляння ділянки за рахунок незручної форми електрода. В основу корисної моделі поставлена задача - створити електропристрій з біполярним електродом такої будови, яка б дозволила підвищити якість коагуляції та прискорити зупинку кровотечі. Поставлена задача вирішується тим, що в електропристрої для коагуляції тканин, що містить рукоятку та робочу частину з біполярним кулькоподібним електродом, який складається з двох частин, згідно з корисною моделлю, частини електрода мають зовнішні площини сферичної форми та внутрішні площини з випуклостями та впадинами, причому випуклі частини однієї частини електрода стикаються з впадинами іншої і навпаки та утворюють зовнішню лінію стику хвилястої форми. Між частинами електрода розміщений діелектрик, який повторює форму площини стику двох частин діелектрика. Площина кожної частини діелектрика має по дві випуклості і по дві впадини. На кресленні зображено електропристрій для коагуляції тканин згідно з даною заявкою в перерізі, який містить рукоятку (1), робочу частину (2) з біполярним електродом, який складається з двох частин (3), та діелектрик (4). Пристрій використовують таким чином. Після під'єднання електропристрою для коагуляції до апарату високочастотного біологічного зварювання ПАТОНМЕД® ЕКВЗ-300, робоча частина пристрою прикладається до місця кровотечі. При контакті біполярного електрода пристрою з ділянкою, де має місце кровотеча, подають високочастотний струм і після розігрівання біполярного електрода відбувається коагуляція. Процес відбувається під візуальним контролем, без застосування допоміжних пристроїв для спостереження. Електрохірургічний ефект коагуляції заснований на забезпеченні достатньо високого ступеня нагріву біологічних тканин вузьким потоком високочастотного струму між двома частинами біполярного електрода та якісним контактом електрода з оброблюваною ділянкою за рахунок його форми. Технічним результатом, що досягається запропонованим рішенням, є швидка зупинка кровотечі з мінімальним ураженням тканини довкола оброблюваної ділянки завдяки зручній формі біполярного електрода та пристрою в цілому. Основні переваги: швидкість лікування, безкровне поле, прискорене загоєння післяопераційної рани, не викликає опіків, не виникає глибока коагуляція і некроз підлеглих тканин, не викликає утворення струпів і в півтора рази скорочує терміни епітелізації рани. Приклад використання пристрою. Пацієнтці було проведено лікування шийки матки апаратом ЭХВА-350-М/120Б "Надія-2". Внаслідок судини почали кровоточити. В результаті обробки біполярним електродом пристрою, що заявляється, підключеним до високочастотної біологічної зварки ПАТОНМЕД® ЭКВЗ-300 в режимі "КОАГУЛЯЦІЯ", тканини було коагульовано. Епітелізація шийки матки наступила через 22 доби, рецидивів кровотечі не спостерігалося. 1 UA 86406 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Електропристрій для коагуляції тканин, що містить рукоятку та робочу частину з біполярним кулькоподібним електродом, який складається з двох частин, між якими розміщений діелектрик, який відрізняється тим, що частини електрода мають зовнішні площини сферичної форми та внутрішні площини з випуклостями та впадинами, причому випуклі частини однієї частини електрода стикаються з впадинами іншої і навпаки та утворюють зовнішню лінію стику хвилястої форми, а діелектрик повторює форму площини стику двох частин діелектрика. 2. Електропристрій за п. 1, який відрізняється тим, що внутрішні площини обох частин електрода мають по дві випуклості та по дві впадини. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
