Індикатор електричний універсальний войцеховського

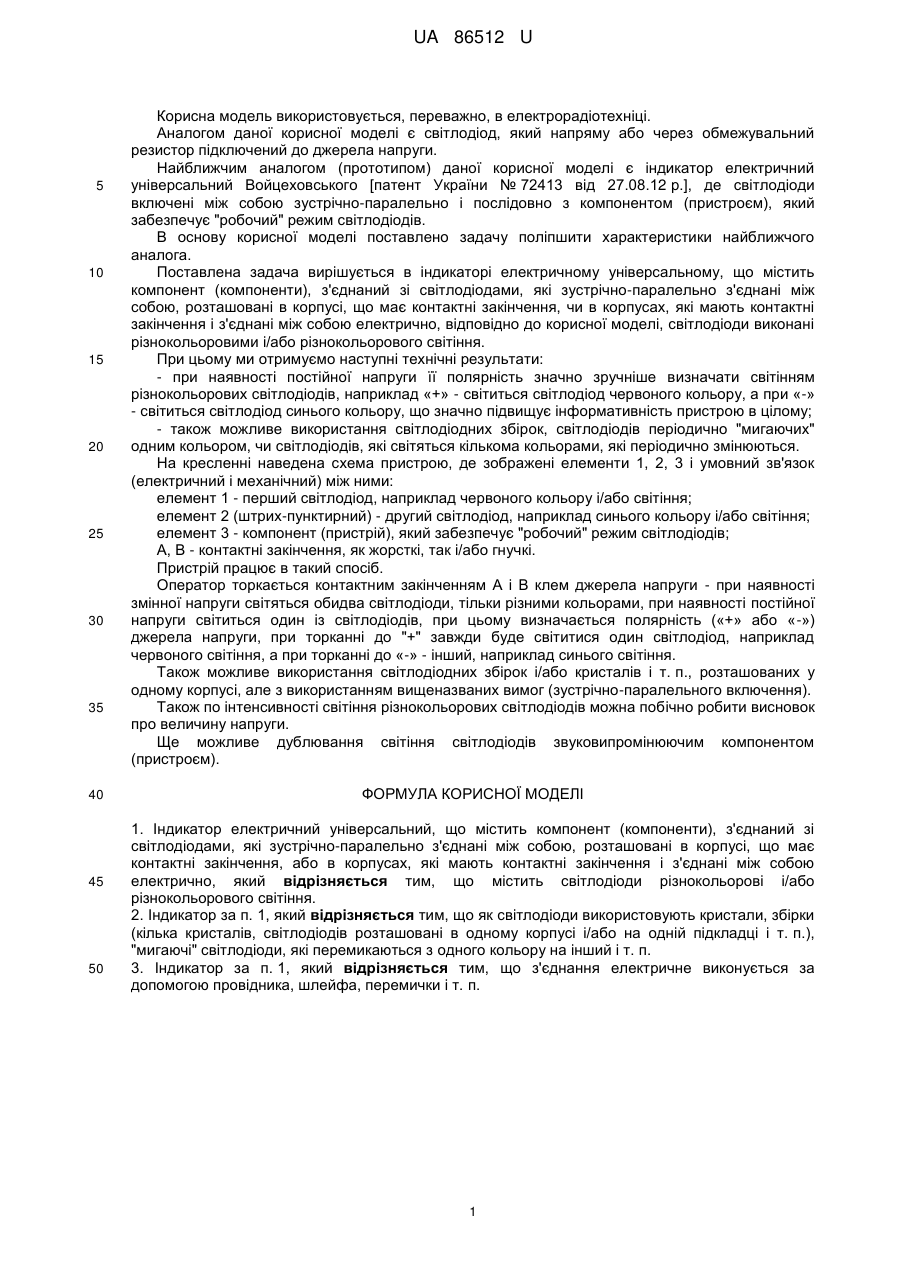

Реферат: Індикатор електричний універсальний містить компонент (компоненти), з'єднаний зі світлодіодами, які зустрічно-паралельно з'єднані між собою, розташовані в корпусі, що має контактні закінчення, або в корпусах, які мають контактні закінчення і з'єднані між собою електрично. Світлодіоди виконані різнокольоровими і/або різнокольорового світіння. UA 86512 U (54) ІНДИКАТОР ЕЛЕКТРИЧНИЙ УНІВЕРСАЛЬНИЙ ВОЙЦЕХОВСЬКОГО UA 86512 U UA 86512 U 5 10 15 20 25 30 35 40 45 50 Корисна модель використовується, переважно, в електрорадіотехніці. Аналогом даної корисної моделі є світлодіод, який напряму або через обмежувальний резистор підключений до джерела напруги. Найближчим аналогом (прототипом) даної корисної моделі є індикатор електричний універсальний Войцеховського [патент України № 72413 від 27.08.12 р.], де світлодіоди включені між собою зустрічно-паралельно і послідовно з компонентом (пристроєм), який забезпечує "робочий" режим світлодіодів. В основу корисної моделі поставлено задачу поліпшити характеристики найближчого аналога. Поставлена задача вирішується в індикаторі електричному універсальному, що містить компонент (компоненти), з'єднаний зі світлодіодами, які зустрічно-паралельно з'єднані між собою, розташовані в корпусі, що має контактні закінчення, чи в корпусах, які мають контактні закінчення і з'єднані між собою електрично, відповідно до корисної моделі, світлодіоди виконані різнокольоровими і/або різнокольорового світіння. При цьому ми отримуємо наступні технічні результати: - при наявності постійної напруги її полярність значно зручніше визначати світінням різнокольорових світлодіодів, наприклад «+» - світиться світлодіод червоного кольору, а при «-» - світиться світлодіод синього кольору, що значно підвищує інформативність пристрою в цілому; - також можливе використання світлодіодних збірок, світлодіодів періодично "мигаючих" одним кольором, чи світлодіодів, які світяться кількома кольорами, які періодично змінюються. На кресленні наведена схема пристрою, де зображені елементи 1, 2, 3 і умовний зв'язок (електричний і механічний) між ними: елемент 1 - перший світлодіод, наприклад червоного кольору і/або світіння; елемент 2 (штрих-пунктирний) - другий світлодіод, наприклад синього кольору і/або світіння; елемент 3 - компонент (пристрій), який забезпечує "робочий" режим світлодіодів; А, В - контактні закінчення, як жорсткі, так і/або гнучкі. Пристрій працює в такий спосіб. Оператор торкається контактним закінченням А і В клем джерела напруги - при наявності змінної напруги світяться обидва світлодіоди, тільки різними кольорами, при наявності постійної напруги світиться один із світлодіодів, при цьому визначається полярність («+» або «-») джерела напруги, при торканні до "+" завжди буде світитися один світлодіод, наприклад червоного світіння, а при торканні до «-» - інший, наприклад синього світіння. Також можливе використання світлодіодних збірок і/або кристалів і т. п., розташованих у одному корпусі, але з використанням вищеназваних вимог (зустрічно-паралельного включення). Також по інтенсивності світіння різнокольорових світлодіодів можна побічно робити висновок про величину напруги. Ще можливе дублювання світіння світлодіодів звуковипромінюючим компонентом (пристроєм). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Індикатор електричний універсальний, що містить компонент (компоненти), з'єднаний зі світлодіодами, які зустрічно-паралельно з'єднані між собою, розташовані в корпусі, що має контактні закінчення, або в корпусах, які мають контактні закінчення і з'єднані між собою електрично, який відрізняється тим, що містить світлодіоди різнокольорові і/або різнокольорового світіння. 2. Індикатор за п. 1, який відрізняється тим, що як світлодіоди використовують кристали, збірки (кілька кристалів, світлодіодів розташовані в одному корпусі і/або на одній підкладці і т. п.), "мигаючі" світлодіоди, які перемикаються з одного кольору на інший і т. п. 3. Індикатор за п. 1, який відрізняється тим, що з'єднання електричне виконується за допомогою провідника, шлейфа, перемички і т. п. 1 UA 86512 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
