Універсальний контактний пристрій войцеховського
Формула / Реферат
1. Універсальний контактний пристрій, переважно для мікросхем, що містить діелектричні основи з контактними елементами, який відрізняється тим, що протилежні контактні елементи у кожній основі і/або декількох основах електрично з'єднані один з одним, а основи розміщені на опорах.
2. Пристрій за п. 1, який відрізняється тим, що як опори використані стійки і фіксуючі елементи, між якими розміщені основи з можливістю переміщення і послідовної фіксації.
3. Пристрій за п. 1, який відрізняється тим, що нижні частини контактних елементів "розріджені" і дозволяють контактування з наружними електропровідниками і/або електрорадіоелементами.
Текст

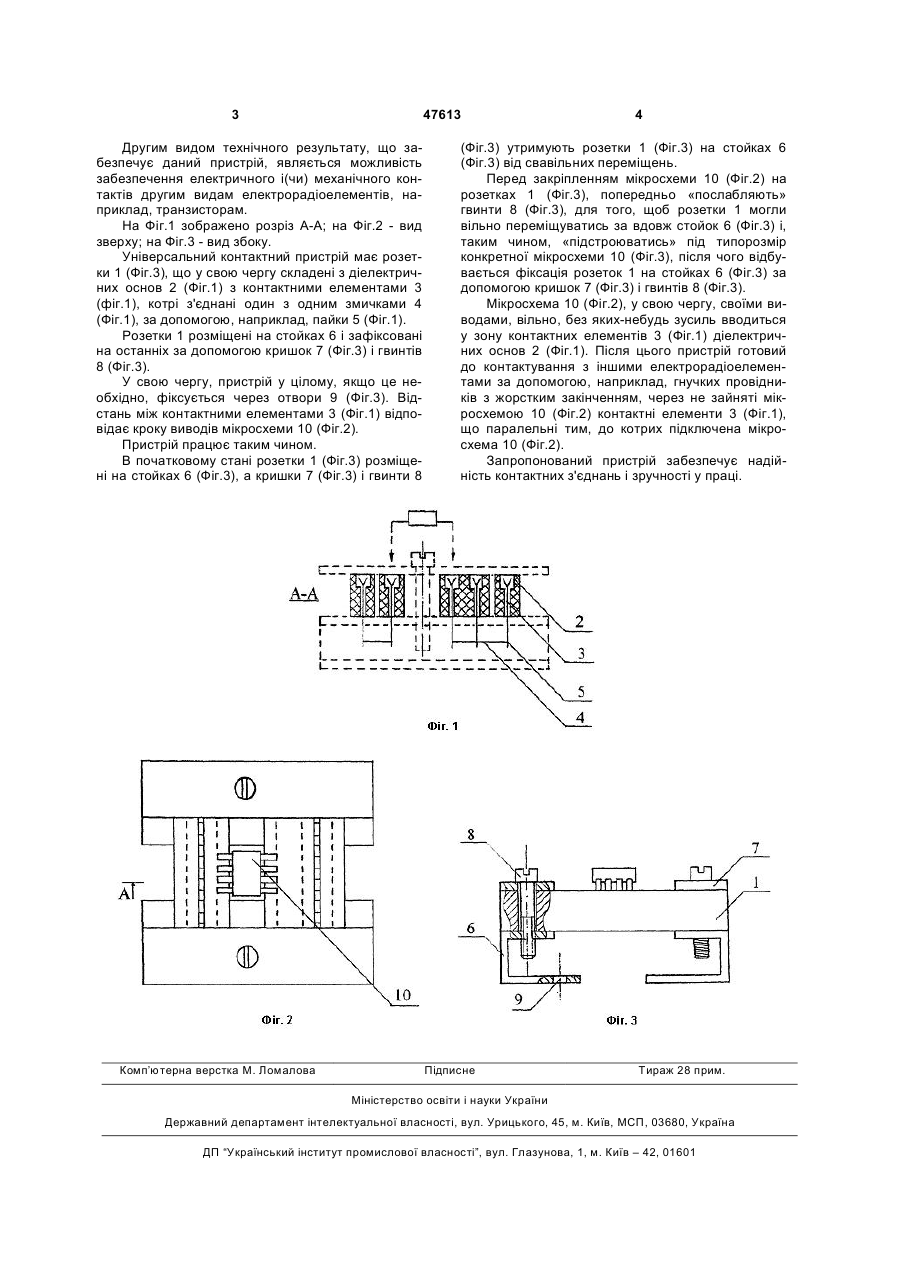

1. Універсальний контактний пристрій, переважно для мікросхем, що містить діелектричні основи з контактними елементами, який відрізняється тим, що протилежні контактні елементи у 3 47613 Другим видом технічного результату, що забезпечує даний пристрій, являється можливість забезпечення електричного і(чи) механічного контактів другим видам електрорадіоелементів, наприклад, транзисторам. На Фіг.1 зображено розріз А-А; на Фіг.2 - вид зверху; на Фіг.3 - вид збоку. Універсальний контактний пристрій має розетки 1 (Фіг.3), що у свою чергу складені з діелектричних основ 2 (Фіг.1) з контактними елементами 3 (фіг.1), котрі з'єднані один з одним змичками 4 (Фіг.1), за допомогою, наприклад, пайки 5 (Фіг.1). Розетки 1 розміщені на стойках 6 і зафіксовані на останніх за допомогою кришок 7 (Фіг.3) і гвинтів 8 (Фіг.3). У свою чергу, пристрій у цілому, якщо це необхідно, фіксується через отвори 9 (Фіг.3). Відстань між контактними елементами 3 (Фіг.1) відповідає кроку виводів мікросхеми 10 (Фіг.2). Пристрій працює таким чином. В початковому стані розетки 1 (Фіг.3) розміщені на стойках 6 (Фіг.3), а кришки 7 (Фіг.3) і гвинти 8 Комп’ютерна верстка М. Ломалова 4 (Фіг.3) утримують розетки 1 (Фіг.3) на стойках 6 (Фіг.3) від свавільних переміщень. Перед закріпленням мікросхеми 10 (Фіг.2) на розетках 1 (Фіг.3), попередньо «послабляють» гвинти 8 (Фіг.3), для того, щоб розетки 1 могли вільно переміщуватись за вдовж стойок 6 (Фіг.3) і, таким чином, «підстроюватись» під типорозмір конкретної мікросхеми 10 (Фіг.3), після чого відбувається фіксація розеток 1 на стойках 6 (Фіг.3) за допомогою кришок 7 (Фіг.3) і гвинтів 8 (Фіг.3). Мікросхема 10 (Фіг.2), у свою чергу, своїми виводами, вільно, без яких-небудь зусиль вводиться у зону контактних елементів 3 (Фіг.1) діелектричних основ 2 (Фіг.1). Після цього пристрій готовий до контактування з іншими електрорадіоелементами за допомогою, наприклад, гнучких провідників з жорстким закінченням, через не зайняті мікросхемою 10 (Фіг.2) контактні елементи 3 (Фіг.1), що паралельні тим, до котрих підключена мікросхема 10 (Фіг.2). Запропонований пристрій забезпечує надійність контактних з'єднань і зручності у праці. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVoitsekhovskyi's universal contact device
Автори англійськоюVoitsekhovskyi Volodymyr Vasyliovych
Назва патенту російськоюУниверсальное контактное устройство войцеховского
Автори російськоюВойцеховский Владимир Васильевич
МПК / Мітки
МПК: H01R 13/02
Мітки: контактний, войцеховського, універсальний, пристрій
