Індикатор електричний універсальний войцеховського

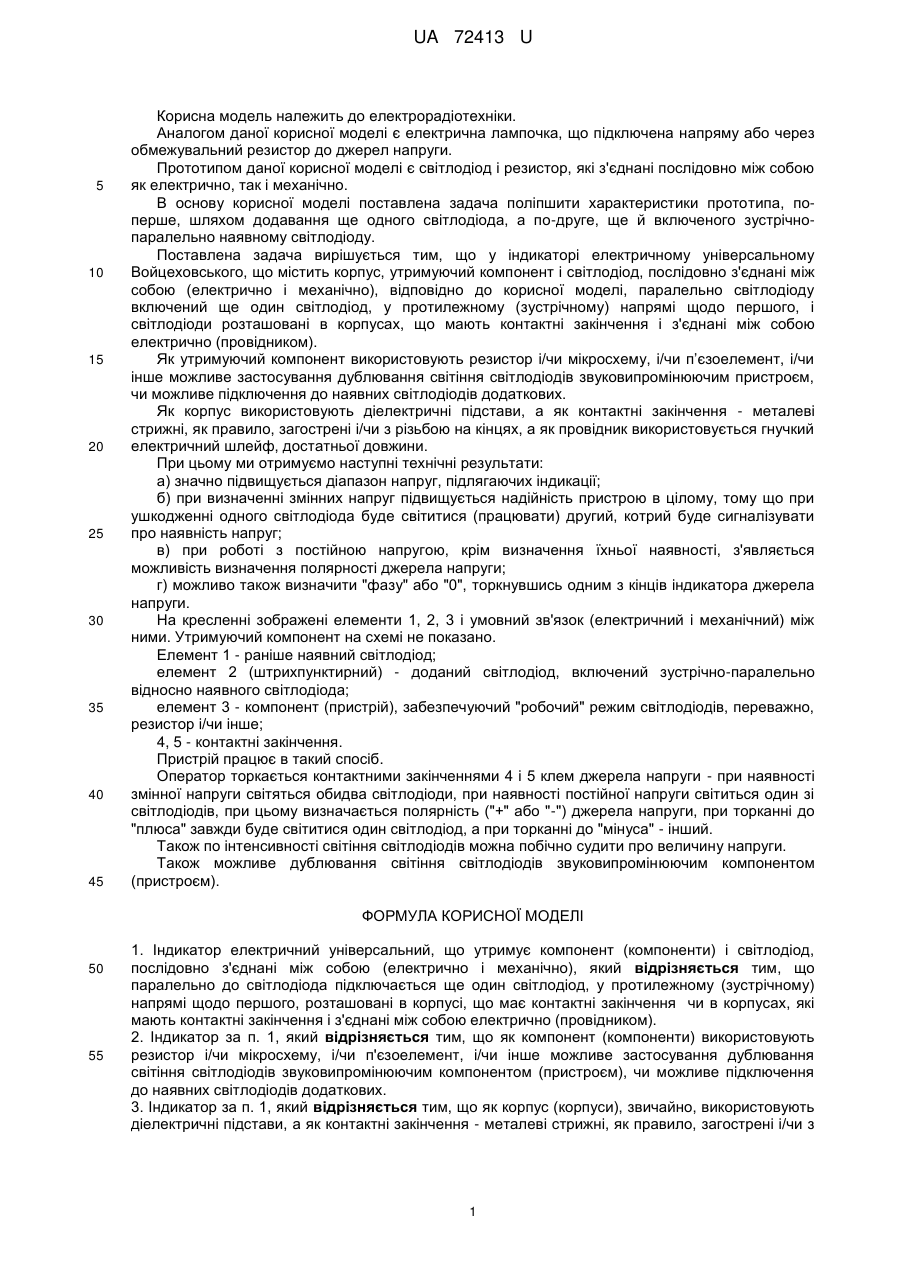

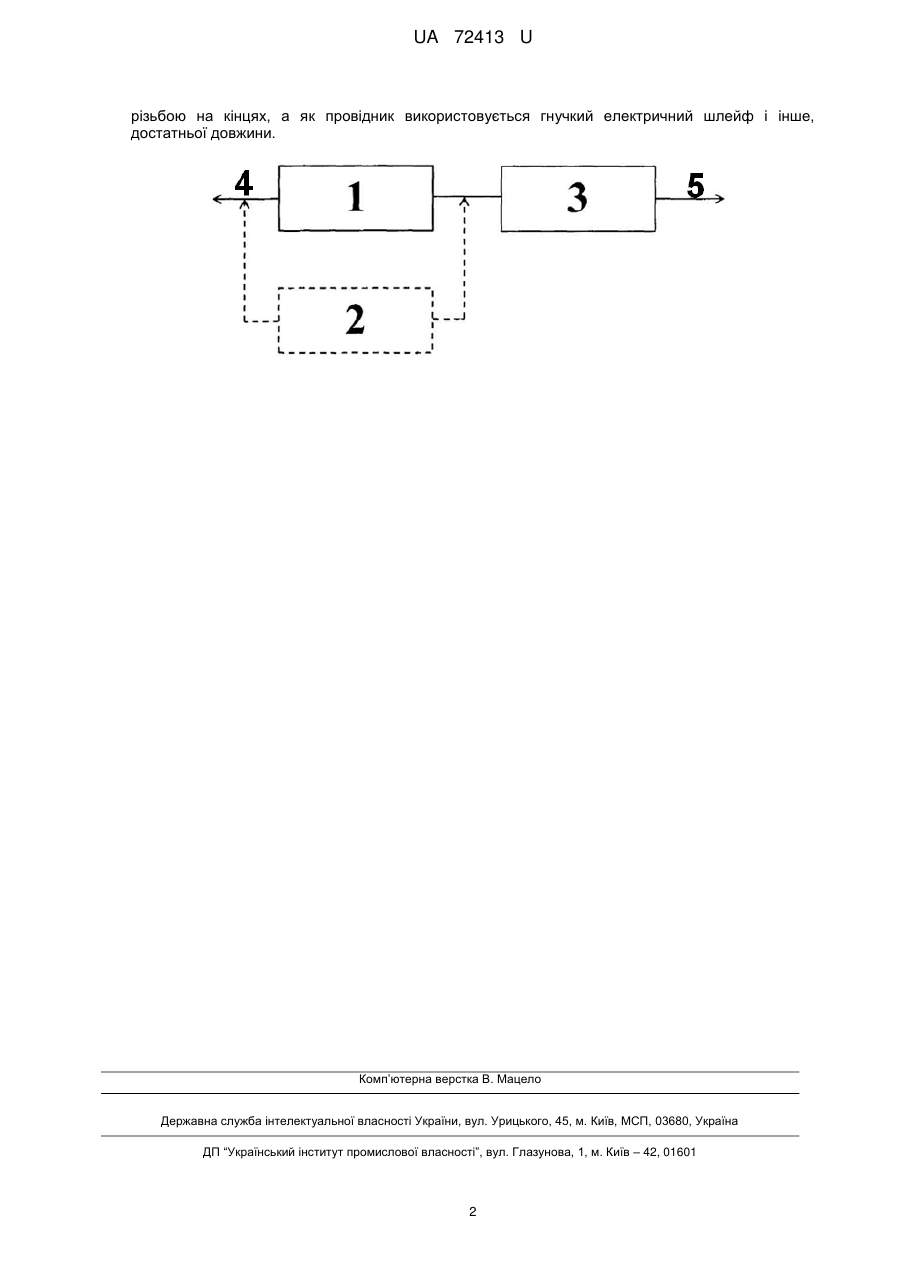

Реферат: UA 72413 U UA 72413 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електрорадіотехніки. Аналогом даної корисної моделі є електрична лампочка, що підключена напряму або через обмежувальний резистор до джерел напруги. Прототипом даної корисної моделі є світлодіод і резистор, які з'єднані послідовно між собою як електрично, так і механічно. В основу корисної моделі поставлена задача поліпшити характеристики прототипа, поперше, шляхом додавання ще одного світлодіода, а по-друге, ще й включеного зустрічнопаралельно наявному світлодіоду. Поставлена задача вирішується тим, що у індикаторі електричному універсальному Войцеховського, що містить корпус, утримуючий компонент і світлодіод, послідовно з'єднані між собою (електрично і механічно), відповідно до корисної моделі, паралельно світлодіоду включений ще один світлодіод, у протилежному (зустрічному) напрямі щодо першого, і світлодіоди розташовані в корпусах, що мають контактні закінчення і з'єднані між собою електрично (провідником). Як утримуючий компонент використовують резистор і/чи мікросхему, і/чи п’єзоелемент, і/чи інше можливе застосування дублювання світіння світлодіодів звуковипромінюючим пристроєм, чи можливе підключення до наявних світлодіодів додаткових. Як корпус використовують діелектричні підстави, а як контактні закінчення - металеві стрижні, як правило, загострені і/чи з різьбою на кінцях, а як провідник використовується гнучкий електричний шлейф, достатньої довжини. При цьому ми отримуємо наступні технічні результати: а) значно підвищується діапазон напруг, підлягаючих індикації; б) при визначенні змінних напруг підвищується надійність пристрою в цілому, тому що при ушкодженні одного світлодіода буде світитися (працювати) другий, котрий буде сигналізувати про наявність напруг; в) при роботі з постійною напругою, крім визначення їхньої наявності, з'являється можливість визначення полярності джерела напруги; г) можливо також визначити "фазу" або "0", торкнувшись одним з кінців індикатора джерела напруги. На кресленні зображені елементи 1, 2, 3 і умовний зв'язок (електричний і механічний) між ними. Утримуючий компонент на схемі не показано. Елемент 1 - раніше наявний світлодіод; елемент 2 (штрихпунктирний) - доданий світлодіод, включений зустрічно-паралельно відносно наявного світлодіода; елемент 3 - компонент (пристрій), забезпечуючий "робочий" режим світлодіодів, переважно, резистор і/чи інше; 4, 5 - контактні закінчення. Пристрій працює в такий спосіб. Оператор торкається контактними закінченнями 4 і 5 клем джерела напруги - при наявності змінної напруги світяться обидва світлодіоди, при наявності постійної напруги світиться один зі світлодіодів, при цьому визначається полярність ("+" або "-") джерела напруги, при торканні до "плюса" завжди буде світитися один світлодіод, а при торканні до "мінуса" - інший. Також по інтенсивності світіння світлодіодів можна побічно судити про величину напруги. Також можливе дублювання світіння світлодіодів звуковипромінюючим компонентом (пристроєм). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Індикатор електричний універсальний, що утримує компонент (компоненти) і світлодіод, послідовно з'єднані між собою (електрично і механічно), який відрізняється тим, що паралельно до світлодіода підключається ще один світлодіод, у протилежному (зустрічному) напрямі щодо першого, розташовані в корпусі, що має контактні закінчення чи в корпусах, які мають контактні закінчення і з'єднані між собою електрично (провідником). 2. Індикатор за п. 1, який відрізняється тим, що як компонент (компоненти) використовують резистор і/чи мікросхему, і/чи п'єзоелемент, і/чи інше можливе застосування дублювання світіння світлодіодів звуковипромінюючим компонентом (пристроєм), чи можливе підключення до наявних світлодіодів додаткових. 3. Індикатор за п. 1, який відрізняється тим, що як корпус (корпуси), звичайно, використовують діелектричні підстави, а як контактні закінчення - металеві стрижні, як правило, загострені і/чи з 1 UA 72413 U різьбою на кінцях, а як провідник використовується гнучкий електричний шлейф і інше, достатньої довжини. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
