Плоский канат

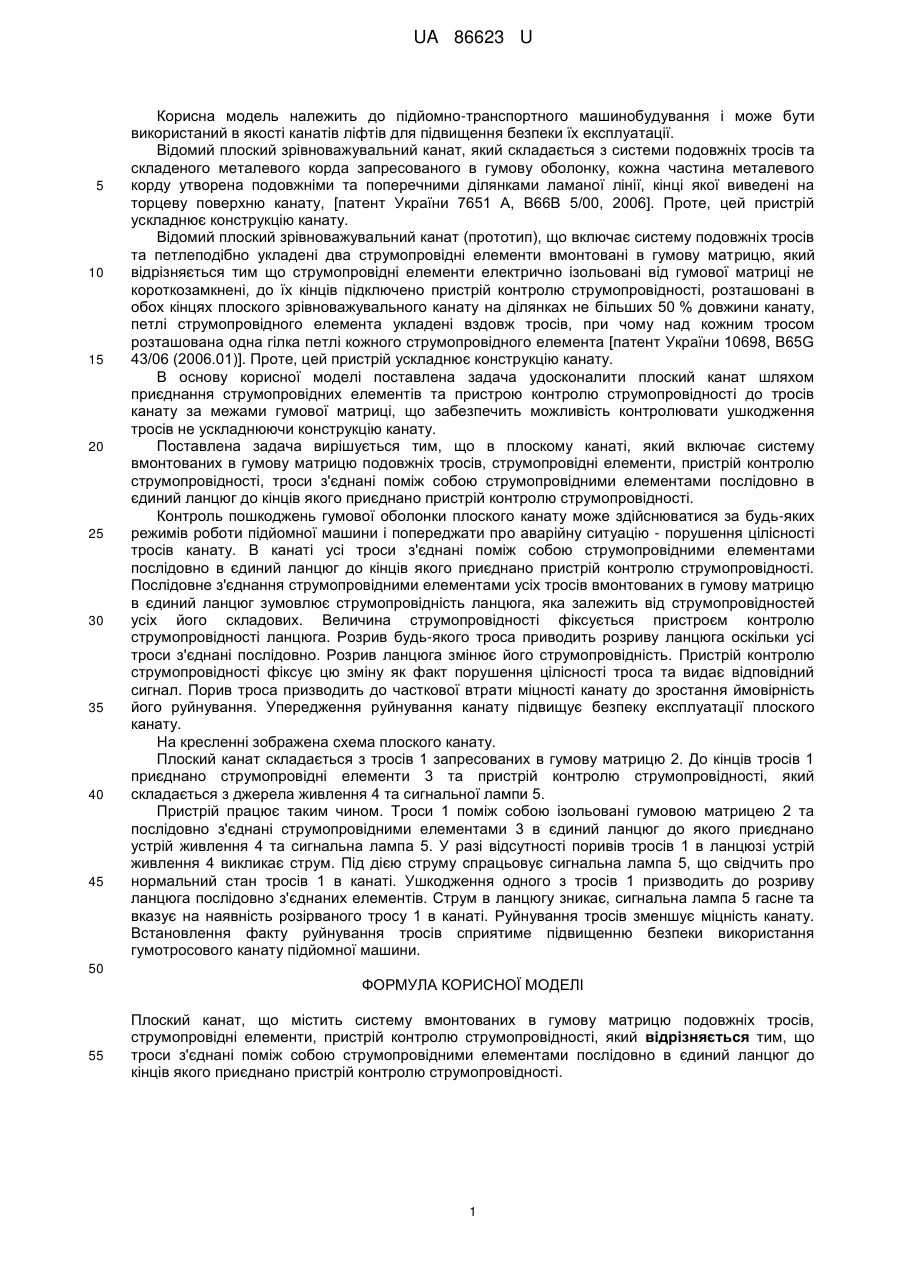

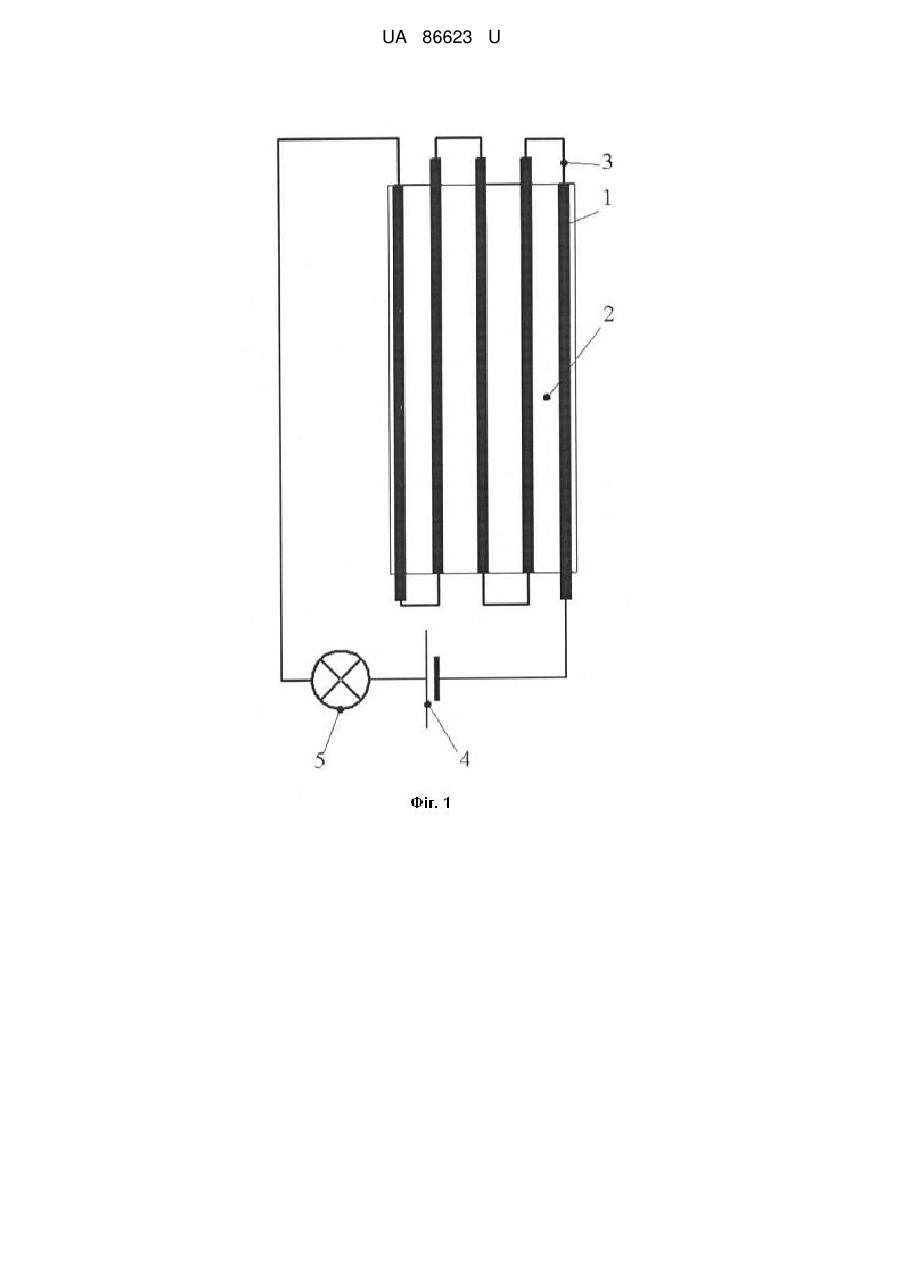

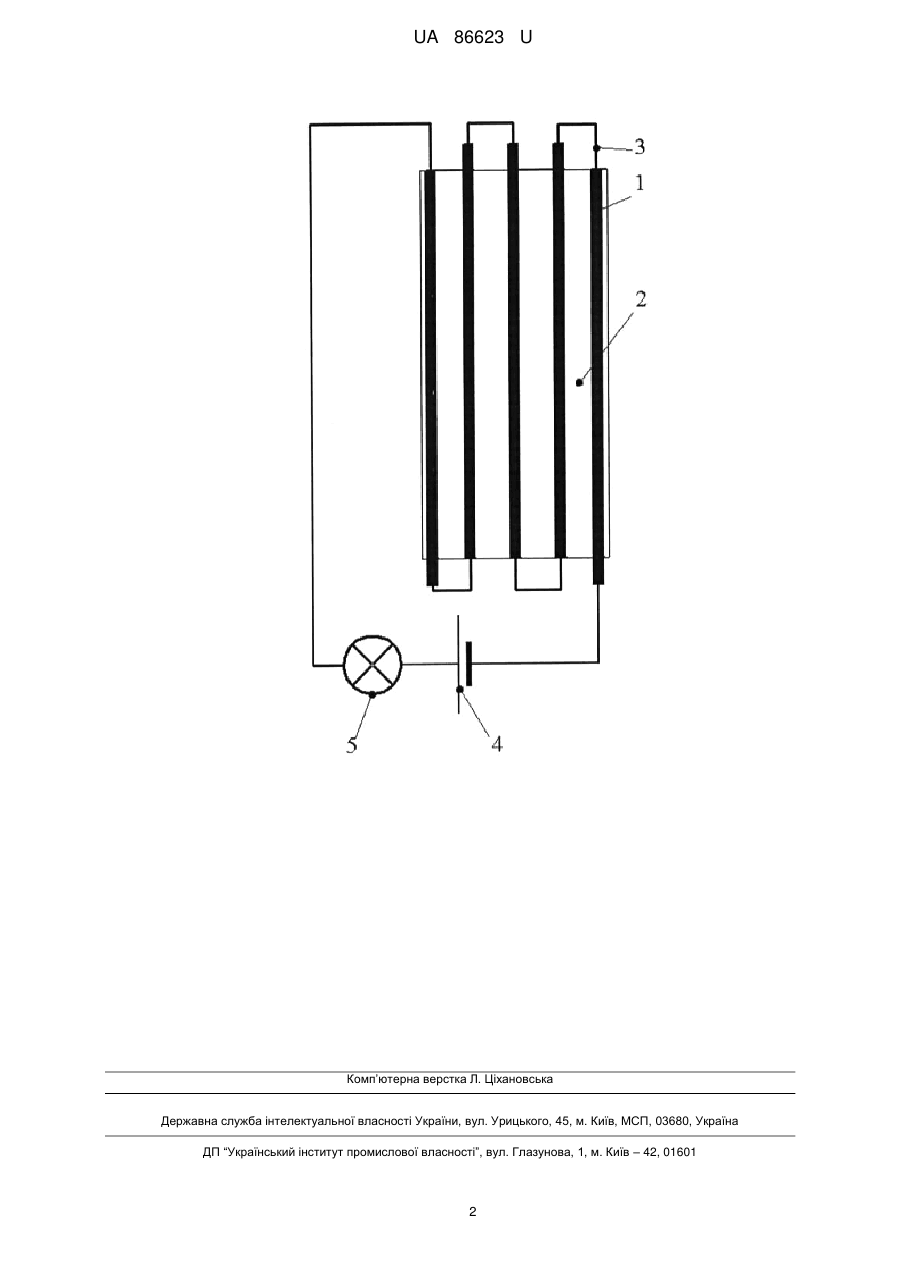

Реферат: Плоский канат містить систему вмонтованих в гумову матрицю подовжніх тросів, струмопровідні елементи, пристрій контролю струмопровідності. Троси з'єднані поміж собою струмопровідними елементами послідовно в єдиний ланцюг до кінців якого приєднано пристрій контролю струмопровідності. UA 86623 U (54) ПЛОСКИЙ КАНАТ UA 86623 U UA 86623 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до підйомно-транспортного машинобудування і може бути використаний в якості канатів ліфтів для підвищення безпеки їх експлуатації. Відомий плоский зрівноважувальний канат, який складається з системи подовжніх тросів та складеного металевого корда запресованого в гумову оболонку, кожна частина металевого корду утворена подовжніми та поперечними ділянками ламаної лінії, кінці якої виведені на торцеву поверхню канату, [патент України 7651 А, В66В 5/00, 2006]. Проте, цей пристрій ускладнює конструкцію канату. Відомий плоский зрівноважувальний канат (прототип), що включає систему подовжніх тросів та петлеподібно укладені два струмопровідні елементи вмонтовані в гумову матрицю, який відрізняється тим що струмопровідні елементи електрично ізольовані від гумової матриці не короткозамкнені, до їх кінців підключено пристрій контролю струмопровідності, розташовані в обох кінцях плоского зрівноважувального канату на ділянках не більших 50 % довжини канату, петлі струмопровідного елемента укладені вздовж тросів, при чому над кожним тросом розташована одна гілка петлі кожного струмопровідного елемента [патент України 10698, B65G 43/06 (2006.01)]. Проте, цей пристрій ускладнює конструкцію канату. В основу корисної моделі поставлена задача удосконалити плоский канат шляхом приєднання струмопровідних елементів та пристрою контролю струмопровідності до тросів канату за межами гумової матриці, що забезпечить можливість контролювати ушкодження тросів не ускладнюючи конструкцію канату. Поставлена задача вирішується тим, що в плоскому канаті, який включає систему вмонтованих в гумову матрицю подовжніх тросів, струмопровідні елементи, пристрій контролю струмопровідності, троси з'єднані поміж собою струмопровідними елементами послідовно в єдиний ланцюг до кінців якого приєднано пристрій контролю струмопровідності. Контроль пошкоджень гумової оболонки плоского канату може здійснюватися за будь-яких режимів роботи підйомної машини і попереджати про аварійну ситуацію - порушення цілісності тросів канату. В канаті усі троси з'єднані поміж собою струмопровідними елементами послідовно в єдиний ланцюг до кінців якого приєднано пристрій контролю струмопровідності. Послідовне з'єднання струмопровідними елементами усіх тросів вмонтованих в гумову матрицю в єдиний ланцюг зумовлює струмопровідність ланцюга, яка залежить від струмопровідностей усіх його складових. Величина струмопровідності фіксується пристроєм контролю струмопровідності ланцюга. Розрив будь-якого троса приводить розриву ланцюга оскільки усі троси з'єднані послідовно. Розрив ланцюга змінює його струмопровідність. Пристрій контролю струмопровідності фіксує цю зміну як факт порушення цілісності троса та видає відповідний сигнал. Порив троса призводить до часткової втрати міцності канату до зростання ймовірність його руйнування. Упередження руйнування канату підвищує безпеку експлуатації плоского канату. На кресленні зображена схема плоского канату. Плоский канат складається з тросів 1 запресованих в гумову матрицю 2. До кінців тросів 1 приєднано струмопровідні елементи 3 та пристрій контролю струмопровідності, який складається з джерела живлення 4 та сигнальної лампи 5. Пристрій працює таким чином. Троси 1 поміж собою ізольовані гумовою матрицею 2 та послідовно з'єднані струмопровідними елементами 3 в єдиний ланцюг до якого приєднано устрій живлення 4 та сигнальна лампа 5. У разі відсутності поривів тросів 1 в ланцюзі устрій живлення 4 викликає струм. Під дією струму спрацьовує сигнальна лампа 5, що свідчить про нормальний стан тросів 1 в канаті. Ушкодження одного з тросів 1 призводить до розриву ланцюга послідовно з'єднаних елементів. Струм в ланцюгу зникає, сигнальна лампа 5 гасне та вказує на наявність розірваного тросу 1 в канаті. Руйнування тросів зменшує міцність канату. Встановлення факту руйнування тросів сприятиме підвищенню безпеки використання гумотросового канату підйомної машини. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Плоский канат, що містить систему вмонтованих в гумову матрицю подовжніх тросів, струмопровідні елементи, пристрій контролю струмопровідності, який відрізняється тим, що троси з'єднані поміж собою струмопровідними елементами послідовно в єдиний ланцюг до кінців якого приєднано пристрій контролю струмопровідності. 1 UA 86623 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
