Пристрій для технічної підготовки фехтувальників

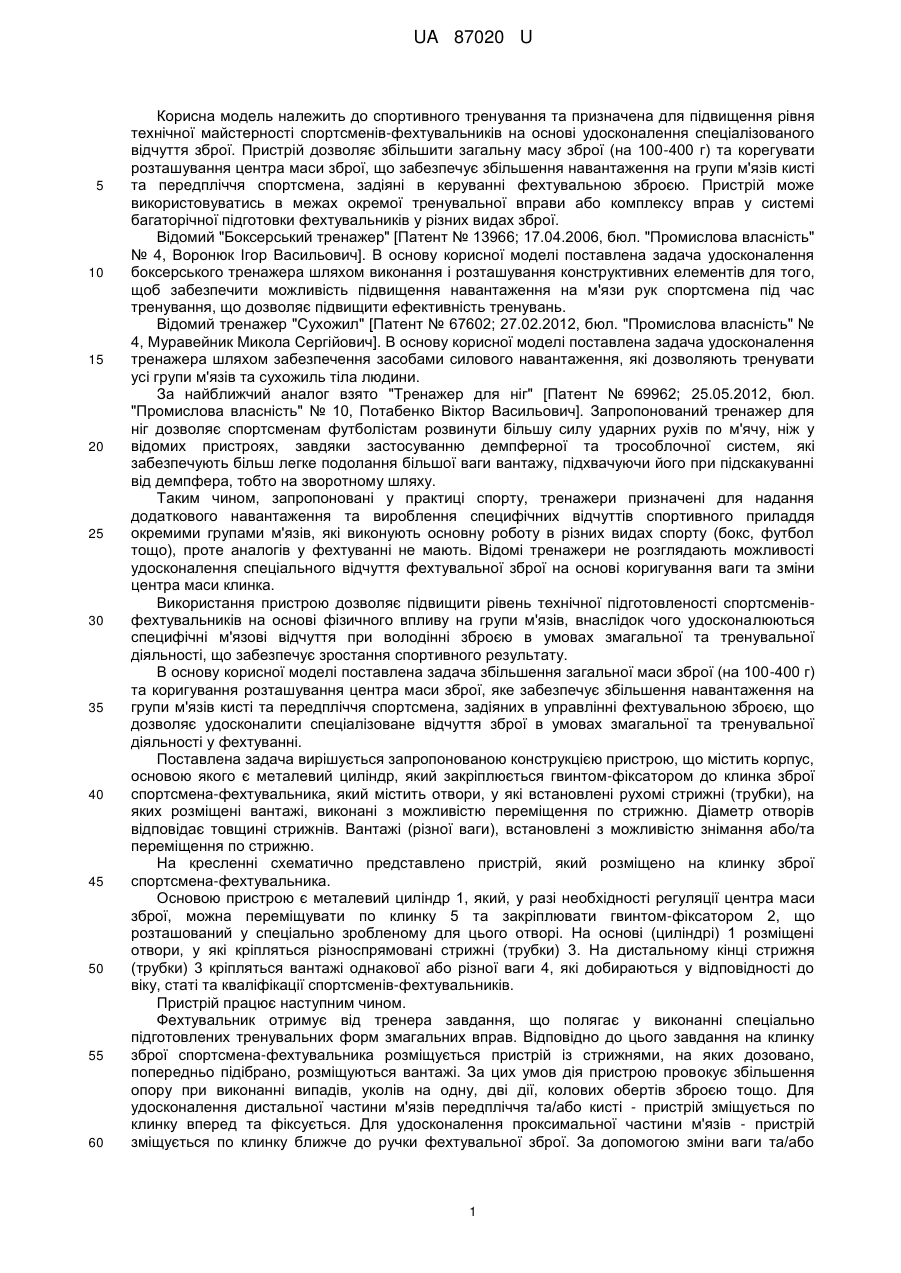

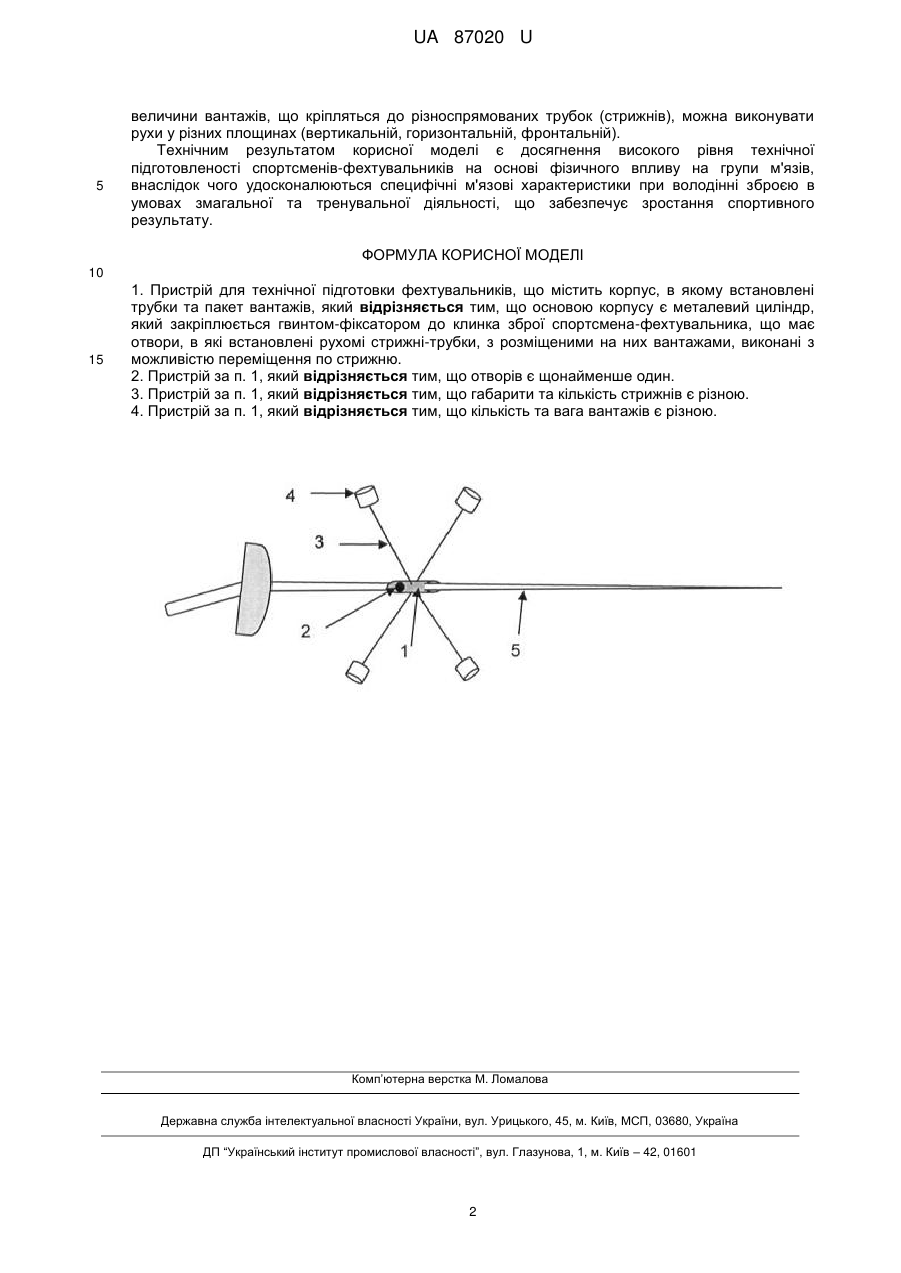

Реферат: Пристрій для технічної підготовки фехтувальників містить корпус, в якому встановлені трубки та пакет вантажів. Основою корпусу є металевий циліндр, який закріплюється гвинтом-фіксатором до клинка зброї спортсмена-фехтувальника, що має отвори, в які встановлені рухомі стрижнітрубки, з розміщеними на них вантажами, виконані з можливістю переміщення по стрижню. UA 87020 U (12) UA 87020 U UA 87020 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивного тренування та призначена для підвищення рівня технічної майстерності спортсменів-фехтувальників на основі удосконалення спеціалізованого відчуття зброї. Пристрій дозволяє збільшити загальну масу зброї (на 100-400 г) та корегувати розташування центра маси зброї, що забезпечує збільшення навантаження на групи м'язів кисті та передпліччя спортсмена, задіяні в керуванні фехтувальною зброєю. Пристрій може використовуватись в межах окремої тренувальної вправи або комплексу вправ у системі багаторічної підготовки фехтувальників у різних видах зброї. Відомий "Боксерський тренажер" [Патент № 13966; 17.04.2006, бюл. "Промислова власність" № 4, Воронюк Ігор Васильович]. В основу корисної моделі поставлена задача удосконалення боксерського тренажера шляхом виконання і розташування конструктивних елементів для того, щоб забезпечити можливість підвищення навантаження на м'язи рук спортсмена під час тренування, що дозволяє підвищити ефективність тренувань. Відомий тренажер "Сухожил" [Патент № 67602; 27.02.2012, бюл. "Промислова власність" № 4, Муравейник Микола Сергійович]. В основу корисної моделі поставлена задача удосконалення тренажера шляхом забезпечення засобами силового навантаження, які дозволяють тренувати усі групи м'язів та сухожиль тіла людини. За найближчий аналог взято "Тренажер для ніг" [Патент № 69962; 25.05.2012, бюл. "Промислова власність" № 10, Потабенко Віктор Васильович]. Запропонований тренажер для ніг дозволяє спортсменам футболістам розвинути більшу силу ударних рухів по м'ячу, ніж у відомих пристроях, завдяки застосуванню демпферної та трособлочної систем, які забезпечують більш легке подолання більшої ваги вантажу, підхвачуючи його при підскакуванні від демпфера, тобто на зворотному шляху. Таким чином, запропоновані у практиці спорту, тренажери призначені для надання додаткового навантаження та вироблення специфічних відчуттів спортивного приладдя окремими групами м'язів, які виконують основну роботу в різних видах спорту (бокс, футбол тощо), проте аналогів у фехтуванні не мають. Відомі тренажери не розглядають можливості удосконалення спеціального відчуття фехтувальної зброї на основі коригування ваги та зміни центра маси клинка. Використання пристрою дозволяє підвищити рівень технічної підготовленості спортсменівфехтувальників на основі фізичного впливу на групи м'язів, внаслідок чого удосконалюються специфічні м'язові відчуття при володінні зброєю в умовах змагальної та тренувальної діяльності, що забезпечує зростання спортивного результату. В основу корисної моделі поставлена задача збільшення загальної маси зброї (на 100-400 г) та коригування розташування центра маси зброї, яке забезпечує збільшення навантаження на групи м'язів кисті та передпліччя спортсмена, задіяних в управлінні фехтувальною зброєю, що дозволяє удосконалити спеціалізоване відчуття зброї в умовах змагальної та тренувальної діяльності у фехтуванні. Поставлена задача вирішується запропонованою конструкцією пристрою, що містить корпус, основою якого є металевий циліндр, який закріплюється гвинтом-фіксатором до клинка зброї спортсмена-фехтувальника, який містить отвори, у які встановлені рухомі стрижні (трубки), на яких розміщені вантажі, виконані з можливістю переміщення по стрижню. Діаметр отворів відповідає товщині стрижнів. Вантажі (різної ваги), встановлені з можливістю знімання або/та переміщення по стрижню. На кресленні схематично представлено пристрій, який розміщено на клинку зброї спортсмена-фехтувальника. Основою пристрою є металевий циліндр 1, який, у разі необхідності регуляції центра маси зброї, можна переміщувати по клинку 5 та закріплювати гвинтом-фіксатором 2, що розташований у спеціально зробленому для цього отворі. На основі (циліндрі) 1 розміщені отвори, у які кріпляться різноспрямовані стрижні (трубки) 3. На дистальному кінці стрижня (трубки) 3 кріпляться вантажі однакової або різної ваги 4, які добираються у відповідності до віку, статі та кваліфікації спортсменів-фехтувальників. Пристрій працює наступним чином. Фехтувальник отримує від тренера завдання, що полягає у виконанні спеціально підготовлених тренувальних форм змагальних вправ. Відповідно до цього завдання на клинку зброї спортсмена-фехтувальника розміщується пристрій із стрижнями, на яких дозовано, попередньо підібрано, розміщуються вантажі. За цих умов дія пристрою провокує збільшення опору при виконанні випадів, уколів на одну, дві дії, колових обертів зброєю тощо. Для удосконалення дистальної частини м'язів передпліччя та/або кисті - пристрій зміщується по клинку вперед та фіксується. Для удосконалення проксимальної частини м'язів - пристрій зміщується по клинку ближче до ручки фехтувальної зброї. За допомогою зміни ваги та/або 1 UA 87020 U 5 величини вантажів, що кріпляться до різноспрямованих трубок (стрижнів), можна виконувати рухи у різних площинах (вертикальній, горизонтальній, фронтальній). Технічним результатом корисної моделі є досягнення високого рівня технічної підготовленості спортсменів-фехтувальників на основі фізичного впливу на групи м'язів, внаслідок чого удосконалюються специфічні м'язові характеристики при володінні зброєю в умовах змагальної та тренувальної діяльності, що забезпечує зростання спортивного результату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій для технічної підготовки фехтувальників, що містить корпус, в якому встановлені трубки та пакет вантажів, який відрізняється тим, що основою корпусу є металевий циліндр, який закріплюється гвинтом-фіксатором до клинка зброї спортсмена-фехтувальника, що має отвори, в які встановлені рухомі стрижні-трубки, з розміщеними на них вантажами, виконані з можливістю переміщення по стрижню. 2. Пристрій за п. 1, який відрізняється тим, що отворів є щонайменше один. 3. Пристрій за п. 1, який відрізняється тим, що габарити та кількість стрижнів є різною. 4. Пристрій за п. 1, який відрізняється тим, що кількість та вага вантажів є різною. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
