Спосіб отримання залізобетонного перекриття будинку

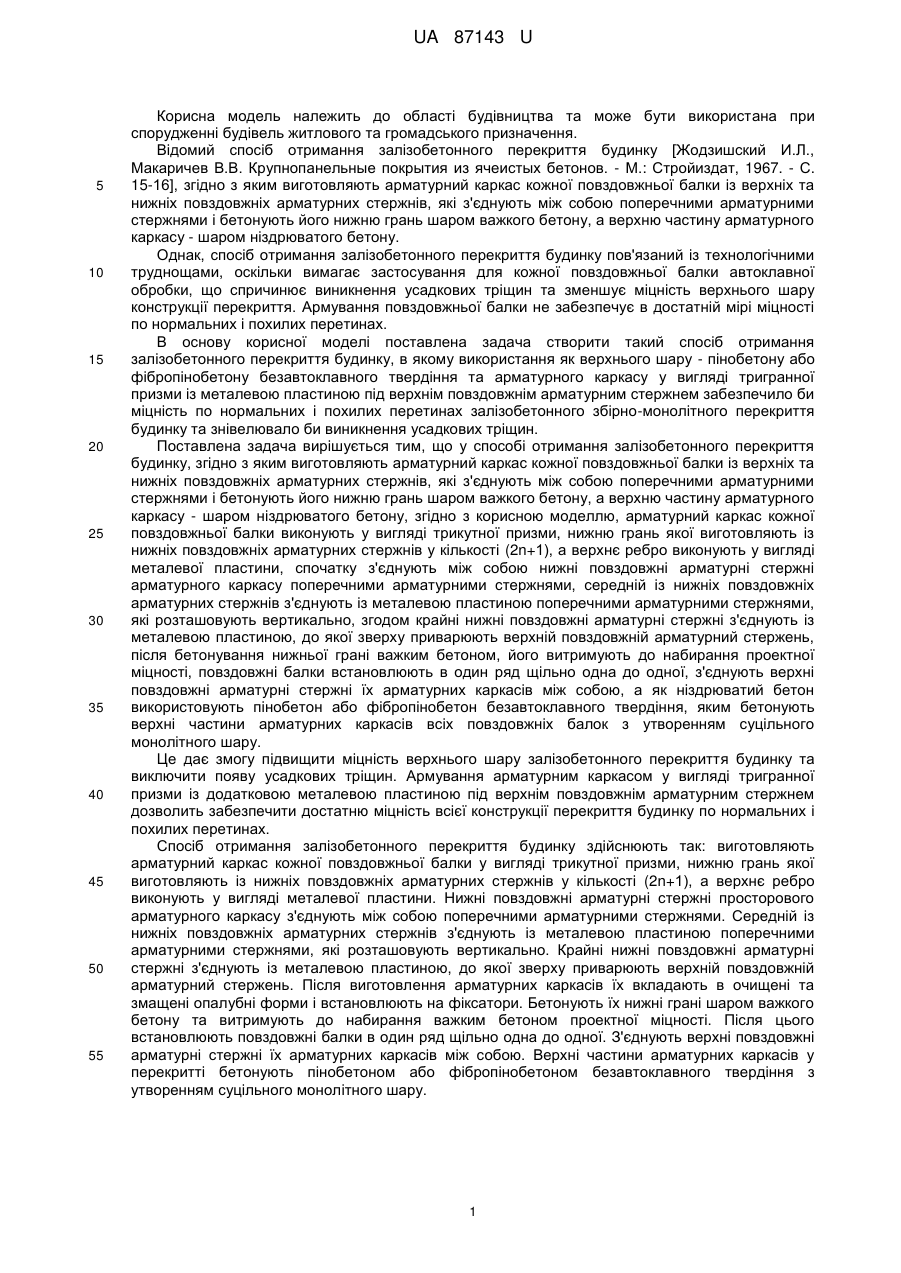

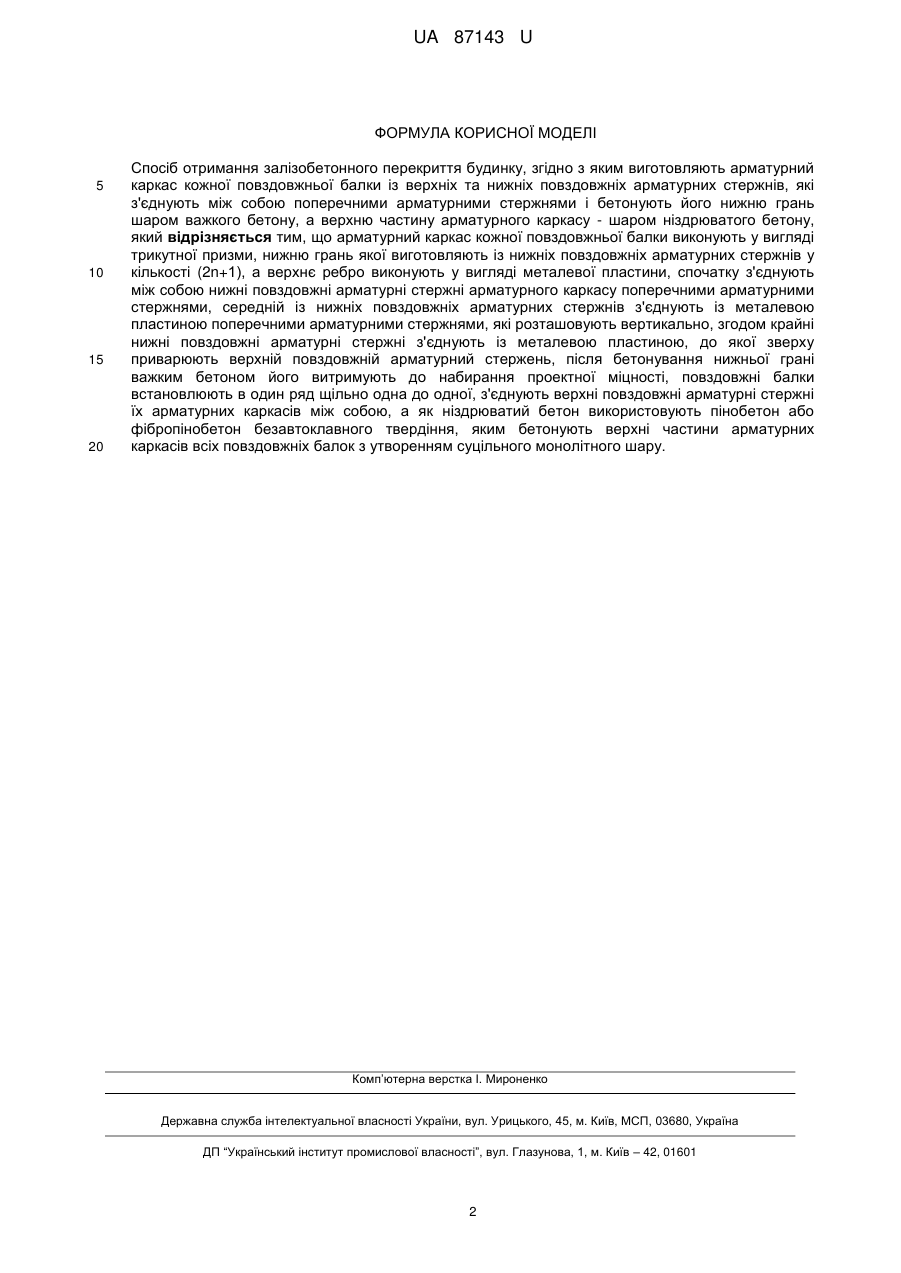

Реферат: UA 87143 U UA 87143 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області будівництва та може бути використана при спорудженні будівель житлового та громадського призначення. Відомий спосіб отримання залізобетонного перекриття будинку [Жодзишский И.Л., Макаричев В.В. Крупнопанельные покрытия из ячеистых бетонов. - М.: Стройиздат, 1967. - С. 15-16], згідно з яким виготовляють арматурний каркас кожної повздовжньої балки із верхніх та нижніх повздовжніх арматурних стержнів, які з'єднують між собою поперечними арматурними стержнями і бетонують його нижню грань шаром важкого бетону, а верхню частину арматурного каркасу - шаром ніздрюватого бетону. Однак, спосіб отримання залізобетонного перекриття будинку пов'язаний із технологічними труднощами, оскільки вимагає застосування для кожної повздовжньої балки автоклавної обробки, що спричинює виникнення усадкових тріщин та зменшує міцність верхнього шару конструкції перекриття. Армування повздовжньої балки не забезпечує в достатній мірі міцності по нормальних і похилих перетинах. В основу корисної моделі поставлена задача створити такий спосіб отримання залізобетонного перекриття будинку, в якому використання як верхнього шару - пінобетону або фібропінобетону безавтоклавного твердіння та арматурного каркасу у вигляді тригранної призми із металевою пластиною під верхнім повздовжнім арматурним стержнем забезпечило би міцність по нормальних і похилих перетинах залізобетонного збірно-монолітного перекриття будинку та знівелювало би виникнення усадкових тріщин. Поставлена задача вирішується тим, що у способі отримання залізобетонного перекриття будинку, згідно з яким виготовляють арматурний каркас кожної повздовжньої балки із верхніх та нижніх повздовжніх арматурних стержнів, які з'єднують між собою поперечними арматурними стержнями і бетонують його нижню грань шаром важкого бетону, а верхню частину арматурного каркасу - шаром ніздрюватого бетону, згідно з корисною моделлю, арматурний каркас кожної повздовжньої балки виконують у вигляді трикутної призми, нижню грань якої виготовляють із нижніх повздовжніх арматурних стержнів у кількості (2n+1), а верхнє ребро виконують у вигляді металевої пластини, спочатку з'єднують між собою нижні повздовжні арматурні стержні арматурного каркасу поперечними арматурними стержнями, середній із нижніх повздовжніх арматурних стержнів з'єднують із металевою пластиною поперечними арматурними стержнями, які розташовують вертикально, згодом крайні нижні повздовжні арматурні стержні з'єднують із металевою пластиною, до якої зверху приварюють верхній повздовжній арматурний стержень, після бетонування нижньої грані важким бетоном, його витримують до набирання проектної міцності, повздовжні балки встановлюють в один ряд щільно одна до одної, з'єднують верхні повздовжні арматурні стержні їх арматурних каркасів між собою, а як ніздрюватий бетон використовують пінобетон або фібропінобетон безавтоклавного твердіння, яким бетонують верхні частини арматурних каркасів всіх повздовжніх балок з утворенням суцільного монолітного шару. Це дає змогу підвищити міцність верхнього шару залізобетонного перекриття будинку та виключити появу усадкових тріщин. Армування арматурним каркасом у вигляді тригранної призми із додатковою металевою пластиною під верхнім повздовжнім арматурним стержнем дозволить забезпечити достатню міцність всієї конструкції перекриття будинку по нормальних і похилих перетинах. Спосіб отримання залізобетонного перекриття будинку здійснюють так: виготовляють арматурний каркас кожної повздовжньої балки у вигляді трикутної призми, нижню грань якої виготовляють із нижніх повздовжніх арматурних стержнів у кількості (2n+1), а верхнє ребро виконують у вигляді металевої пластини. Нижні повздовжні арматурні стержні просторового арматурного каркасу з'єднують між собою поперечними арматурними стержнями. Середній із нижніх повздовжніх арматурних стержнів з'єднують із металевою пластиною поперечними арматурними стержнями, які розташовують вертикально. Крайні нижні повздовжні арматурні стержні з'єднують із металевою пластиною, до якої зверху приварюють верхній повздовжній арматурний стержень. Після виготовлення арматурних каркасів їх вкладають в очищені та змащені опалубні форми і встановлюють на фіксатори. Бетонують їх нижні грані шаром важкого бетону та витримують до набирання важким бетоном проектної міцності. Після цього встановлюють повздовжні балки в один ряд щільно одна до одної. З'єднують верхні повздовжні арматурні стержні їх арматурних каркасів між собою. Верхні частини арматурних каркасів у перекритті бетонують пінобетоном або фібропінобетоном безавтоклавного твердіння з утворенням суцільного монолітного шару. 1 UA 87143 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Спосіб отримання залізобетонного перекриття будинку, згідно з яким виготовляють арматурний каркас кожної повздовжньої балки із верхніх та нижніх повздовжніх арматурних стержнів, які з'єднують між собою поперечними арматурними стержнями і бетонують його нижню грань шаром важкого бетону, а верхню частину арматурного каркасу - шаром ніздрюватого бетону, який відрізняється тим, що арматурний каркас кожної повздовжньої балки виконують у вигляді трикутної призми, нижню грань якої виготовляють із нижніх повздовжніх арматурних стержнів у кількості (2n+1), а верхнє ребро виконують у вигляді металевої пластини, спочатку з'єднують між собою нижні повздовжні арматурні стержні арматурного каркасу поперечними арматурними стержнями, середній із нижніх повздовжніх арматурних стержнів з'єднують із металевою пластиною поперечними арматурними стержнями, які розташовують вертикально, згодом крайні нижні повздовжні арматурні стержні з'єднують із металевою пластиною, до якої зверху приварюють верхній повздовжній арматурний стержень, після бетонування нижньої грані важким бетоном його витримують до набирання проектної міцності, повздовжні балки встановлюють в один ряд щільно одна до одної, з'єднують верхні повздовжні арматурні стержні їх арматурних каркасів між собою, а як ніздрюватий бетон використовують пінобетон або фібропінобетон безавтоклавного твердіння, яким бетонують верхні частини арматурних каркасів всіх повздовжніх балок з утворенням суцільного монолітного шару. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
