Перекриття будинку

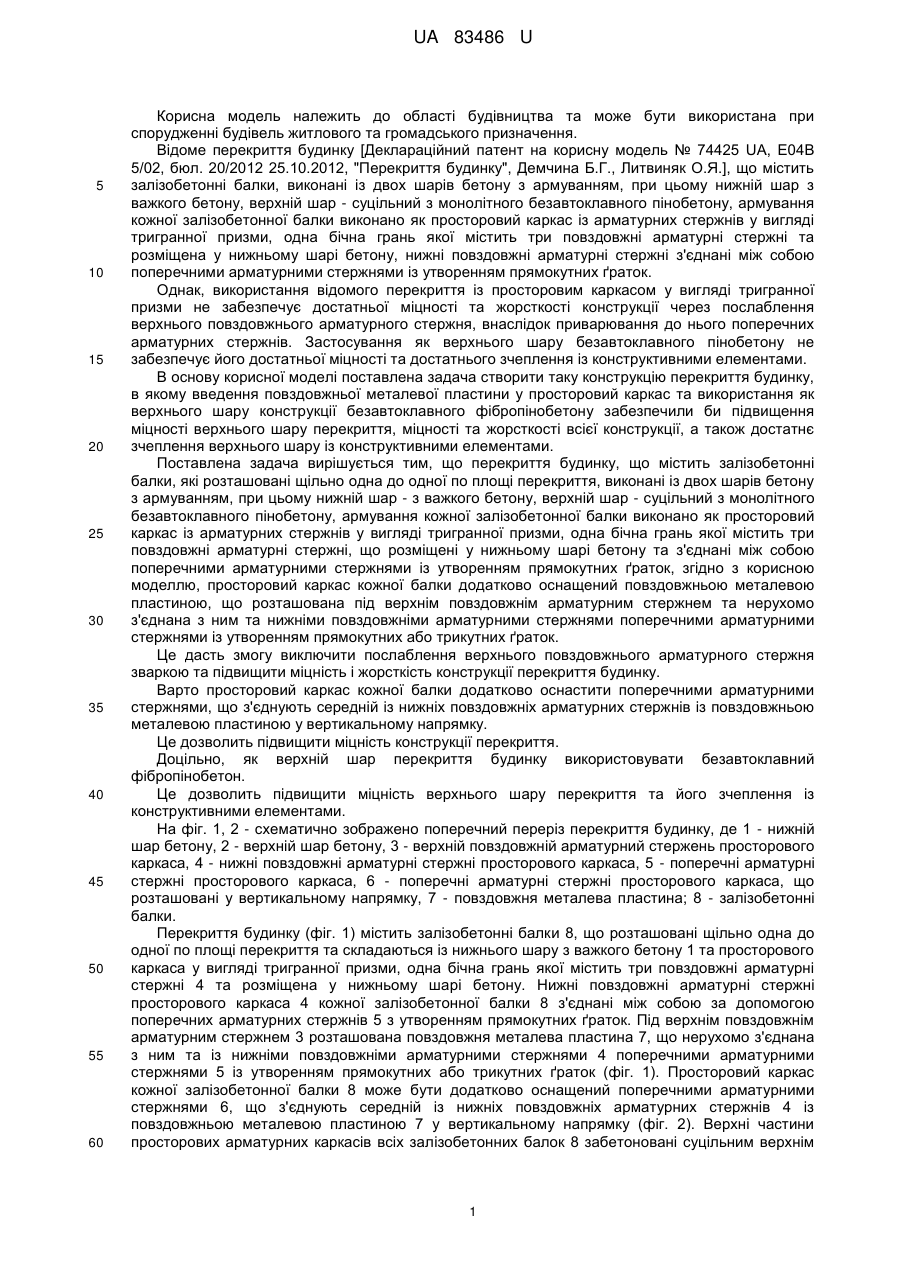

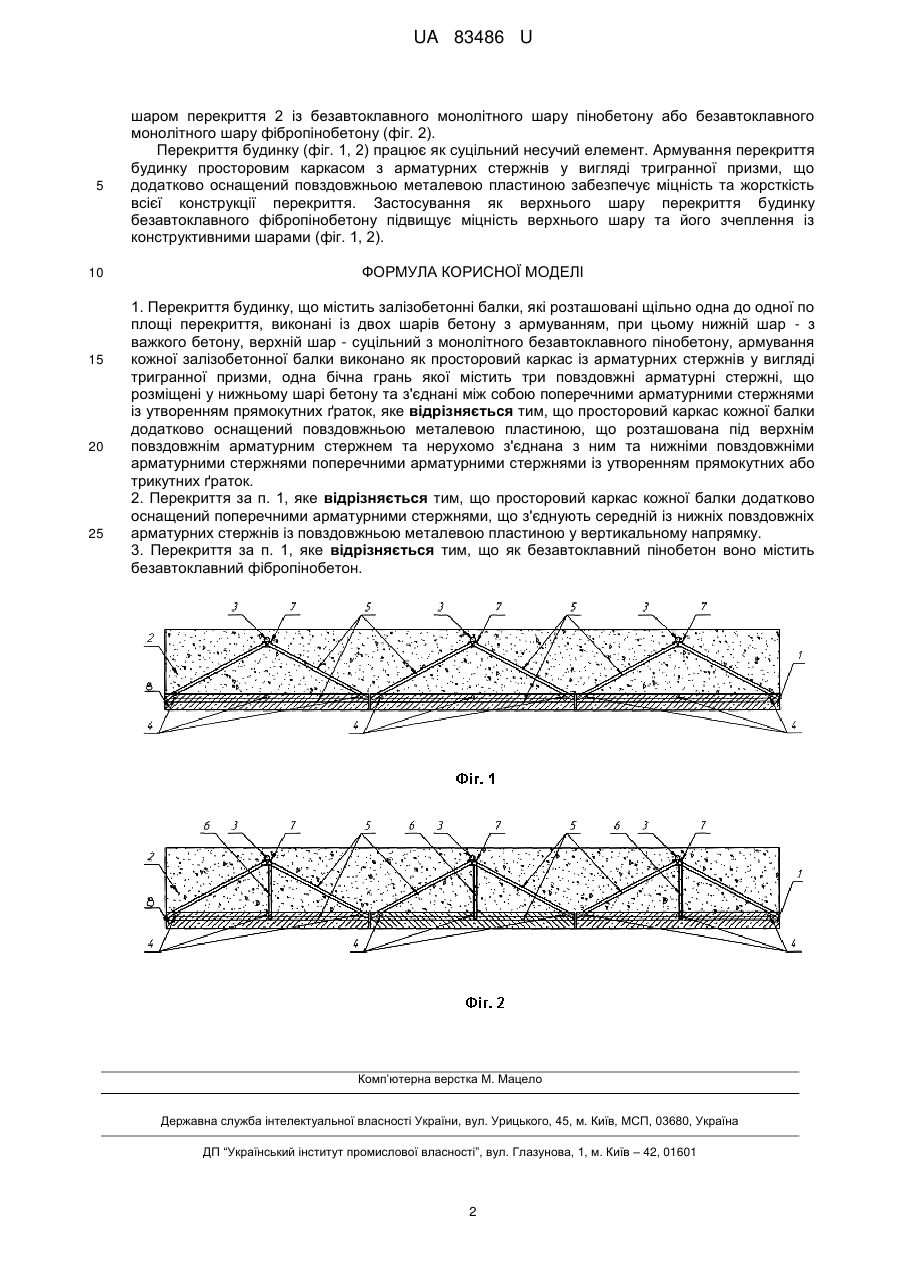

Реферат: UA 83486 U UA 83486 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва та може бути використана при спорудженні будівель житлового та громадського призначення. Відоме перекриття будинку [Деклараційний патент на корисну модель № 74425 UA, E04В 5/02, бюл. 20/2012 25.10.2012, "Перекриття будинку", Демчина Б.Г., Литвиняк О.Я.], що містить залізобетонні балки, виконані із двох шарів бетону з армуванням, при цьому нижній шар з важкого бетону, верхній шар - суцільний з монолітного безавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді тригранної призми, одна бічна грань якої містить три повздовжні арматурні стержні та розміщена у нижньому шарі бетону, нижні повздовжні арматурні стержні з'єднані між собою поперечними арматурними стержнями із утворенням прямокутних ґраток. Однак, використання відомого перекриття із просторовим каркасом у вигляді тригранної призми не забезпечує достатньої міцності та жорсткості конструкції через послаблення верхнього повздовжнього арматурного стержня, внаслідок приварювання до нього поперечних арматурних стержнів. Застосування як верхнього шару безавтоклавного пінобетону не забезпечує його достатньої міцності та достатнього зчеплення із конструктивними елементами. В основу корисної моделі поставлена задача створити таку конструкцію перекриття будинку, в якому введення повздовжньої металевої пластини у просторовий каркас та використання як верхнього шару конструкції безавтоклавного фібропінобетону забезпечили би підвищення міцності верхнього шару перекриття, міцності та жорсткості всієї конструкції, а також достатнє зчеплення верхнього шару із конструктивними елементами. Поставлена задача вирішується тим, що перекриття будинку, що містить залізобетонні балки, які розташовані щільно одна до одної по площі перекриття, виконані із двох шарів бетону з армуванням, при цьому нижній шар - з важкого бетону, верхній шар - суцільний з монолітного безавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді тригранної призми, одна бічна грань якої містить три повздовжні арматурні стержні, що розміщені у нижньому шарі бетону та з'єднані між собою поперечними арматурними стержнями із утворенням прямокутних ґраток, згідно з корисною моделлю, просторовий каркас кожної балки додатково оснащений повздовжньою металевою пластиною, що розташована під верхнім повздовжнім арматурним стержнем та нерухомо з'єднана з ним та нижніми повздовжніми арматурними стержнями поперечними арматурними стержнями із утворенням прямокутних або трикутних ґраток. Це дасть змогу виключити послаблення верхнього повздовжнього арматурного стержня зваркою та підвищити міцність і жорсткість конструкції перекриття будинку. Варто просторовий каркас кожної балки додатково оснастити поперечними арматурними стержнями, що з'єднують середній із нижніх повздовжніх арматурних стержнів із повздовжньою металевою пластиною у вертикальному напрямку. Це дозволить підвищити міцність конструкції перекриття. Доцільно, як верхній шар перекриття будинку використовувати безавтоклавний фібропінобетон. Це дозволить підвищити міцність верхнього шару перекриття та його зчеплення із конструктивними елементами. На фіг. 1, 2 - схематично зображено поперечний переріз перекриття будинку, де 1 - нижній шар бетону, 2 - верхній шар бетону, 3 - верхній повздовжній арматурний стержень просторового каркаса, 4 - нижні повздовжні арматурні стержні просторового каркаса, 5 - поперечні арматурні стержні просторового каркаса, 6 - поперечні арматурні стержні просторового каркаса, що розташовані у вертикальному напрямку, 7 - повздовжня металева пластина; 8 - залізобетонні балки. Перекриття будинку (фіг. 1) містить залізобетонні балки 8, що розташовані щільно одна до одної по площі перекриття та складаються із нижнього шару з важкого бетону 1 та просторового каркаса у вигляді тригранної призми, одна бічна грань якої містить три повздовжні арматурні стержні 4 та розміщена у нижньому шарі бетону. Нижні повздовжні арматурні стержні просторового каркаса 4 кожної залізобетонної балки 8 з'єднані між собою за допомогою поперечних арматурних стержнів 5 з утворенням прямокутних ґраток. Під верхнім повздовжнім арматурним стержнем 3 розташована повздовжня металева пластина 7, що нерухомо з'єднана з ним та із нижніми повздовжніми арматурними стержнями 4 поперечними арматурними стержнями 5 із утворенням прямокутних або трикутних ґраток (фіг. 1). Просторовий каркас кожної залізобетонної балки 8 може бути додатково оснащений поперечними арматурними стержнями 6, що з'єднують середній із нижніх повздовжніх арматурних стержнів 4 із повздовжньою металевою пластиною 7 у вертикальному напрямку (фіг. 2). Верхні частини просторових арматурних каркасів всіх залізобетонних балок 8 забетоновані суцільним верхнім 1 UA 83486 U 5 10 15 20 25 шаром перекриття 2 із безавтоклавного монолітного шару пінобетону або безавтоклавного монолітного шару фібропінобетону (фіг. 2). Перекриття будинку (фіг. 1, 2) працює як суцільний несучий елемент. Армування перекриття будинку просторовим каркасом з арматурних стержнів у вигляді тригранної призми, що додатково оснащений повздовжньою металевою пластиною забезпечує міцність та жорсткість всієї конструкції перекриття. Застосування як верхнього шару перекриття будинку безавтоклавного фібропінобетону підвищує міцність верхнього шару та його зчеплення із конструктивними шарами (фіг. 1, 2). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Перекриття будинку, що містить залізобетонні балки, які розташовані щільно одна до одної по площі перекриття, виконані із двох шарів бетону з армуванням, при цьому нижній шар - з важкого бетону, верхній шар - суцільний з монолітного безавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді тригранної призми, одна бічна грань якої містить три повздовжні арматурні стержні, що розміщені у нижньому шарі бетону та з'єднані між собою поперечними арматурними стержнями із утворенням прямокутних ґраток, яке відрізняється тим, що просторовий каркас кожної балки додатково оснащений повздовжньою металевою пластиною, що розташована під верхнім повздовжнім арматурним стержнем та нерухомо з'єднана з ним та нижніми повздовжніми арматурними стержнями поперечними арматурними стержнями із утворенням прямокутних або трикутних ґраток. 2. Перекриття за п. 1, яке відрізняється тим, що просторовий каркас кожної балки додатково оснащений поперечними арматурними стержнями, що з'єднують середній із нижніх повздовжніх арматурних стержнів із повздовжньою металевою пластиною у вертикальному напрямку. 3. Перекриття за п. 1, яке відрізняється тим, що як безавтоклавний пінобетон воно містить безавтоклавний фібропінобетон. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
