Пристрій для орієнтування ріжучого інструменту при встановленні пластинчастого дентального імплантату

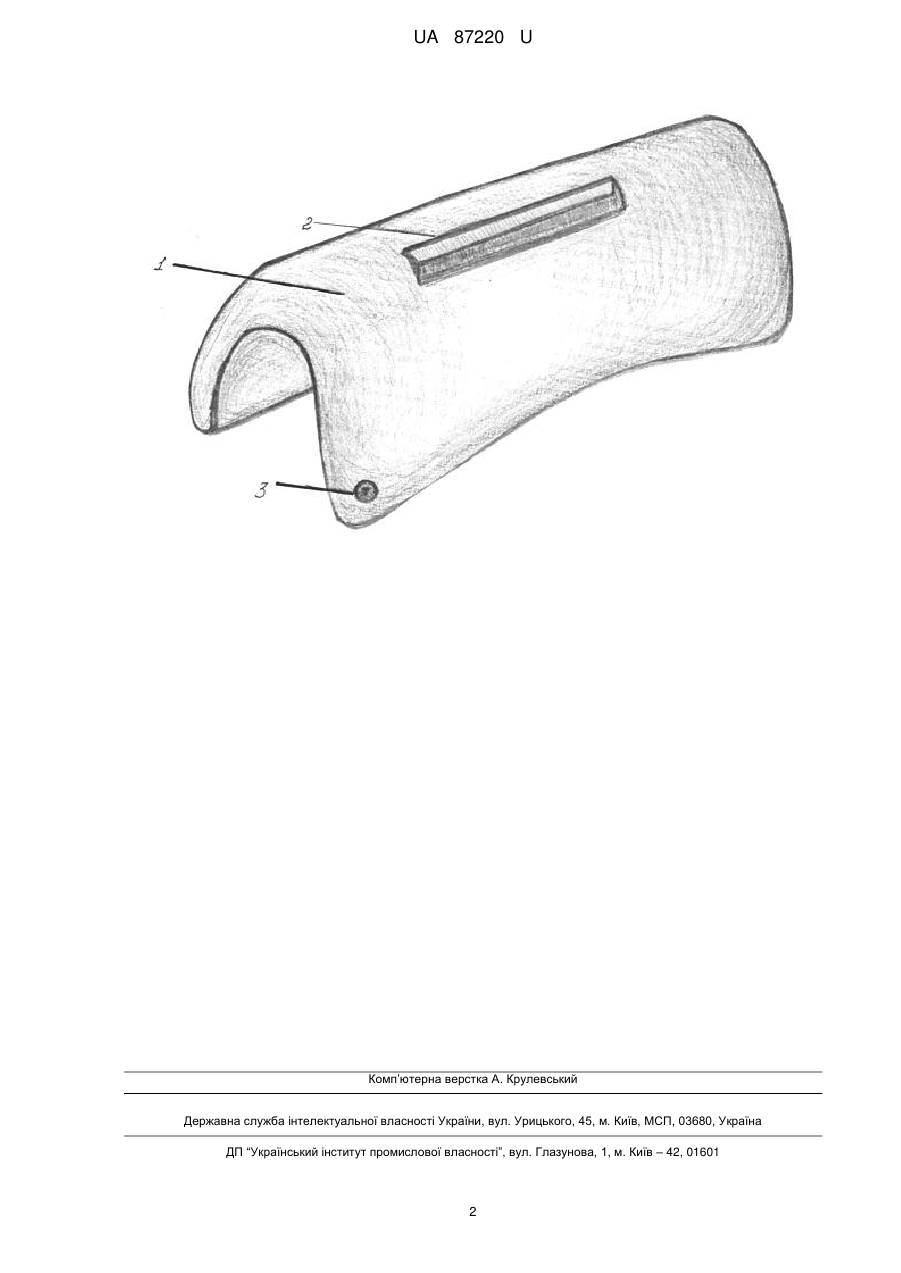

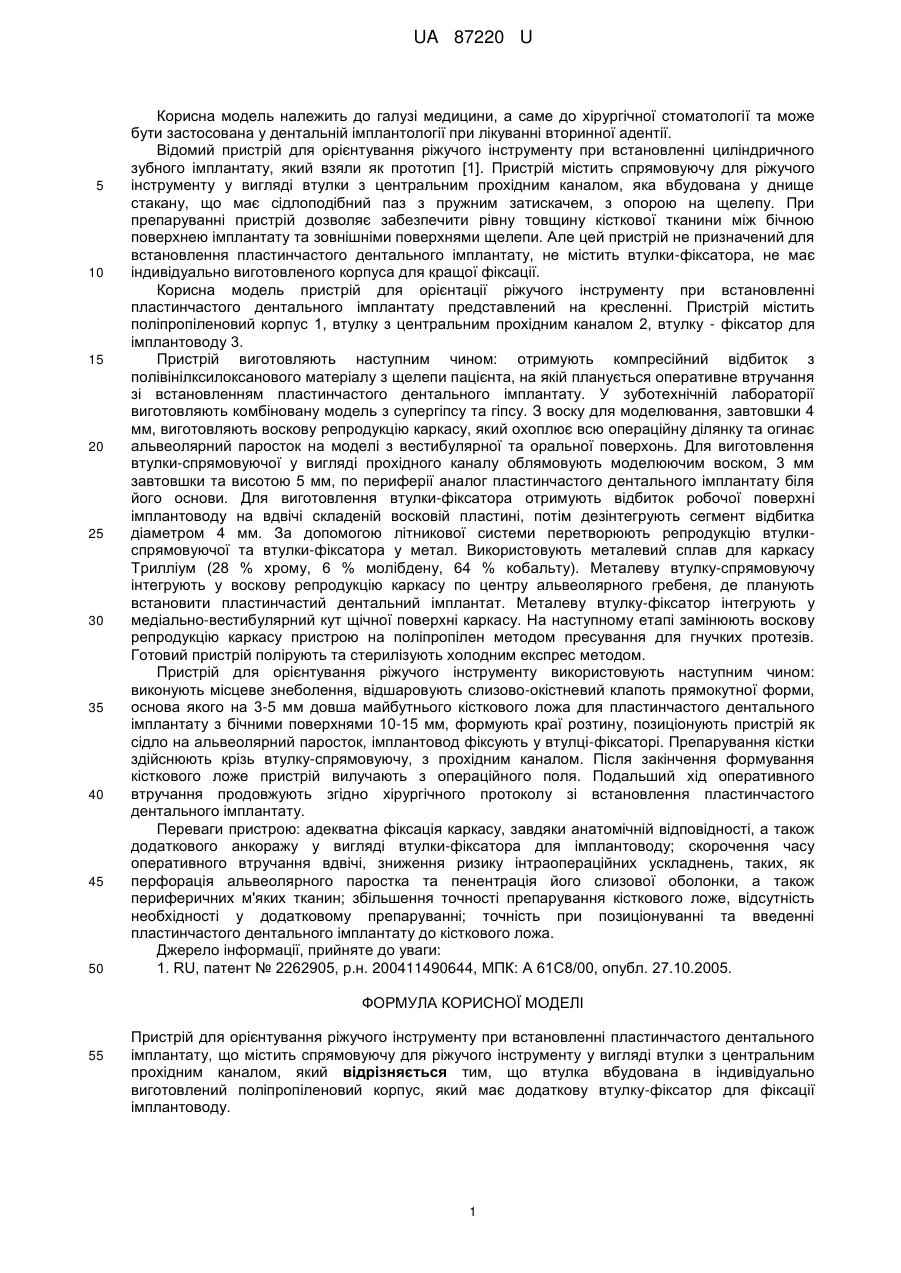

Реферат: Пристрій для орієнтування ріжучого інструменту при встановленні пластинчастого дентального імплантату містить спрямовуючу для ріжучого інструменту у вигляді втулки з центральним прохідним каналом. Втулка вбудована в індивідуально виготовлений поліпропіленовий корпус, який має додаткову втулку-фіксатор для фіксації імплантоводу. UA 87220 U (12) UA 87220 U UA 87220 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі медицини, а саме до хірургічної стоматології та може бути застосована у дентальній імплантології при лікуванні вторинної адентії. Відомий пристрій для орієнтування ріжучого інструменту при встановленні циліндричного зубного імплантату, який взяли як прототип [1]. Пристрій містить спрямовуючу для ріжучого інструменту у вигляді втулки з центральним прохідним каналом, яка вбудована у днище стакану, що має сідлоподібний паз з пружним затискачем, з опорою на щелепу. При препаруванні пристрій дозволяє забезпечити рівну товщину кісткової тканини між бічною поверхнею імплантату та зовнішніми поверхнями щелепи. Але цей пристрій не призначений для встановлення пластинчастого дентального імплантату, не містить втулки-фіксатора, не має індивідуально виготовленого корпуса для кращої фіксації. Корисна модель пристрій для орієнтації ріжучого інструменту при встановленні пластинчастого дентального імплантату представлений на кресленні. Пристрій містить поліпропіленовий корпус 1, втулку з центральним прохідним каналом 2, втулку - фіксатор для імплантоводу 3. Пристрій виготовляють наступним чином: отримують компресійний відбиток з полівінілксилоксанового матеріалу з щелепи пацієнта, на якій планується оперативне втручання зі встановленням пластинчастого дентального імплантату. У зуботехнічній лабораторії виготовляють комбіновану модель з супергіпсу та гіпсу. З воску для моделювання, завтовшки 4 мм, виготовляють воскову репродукцію каркасу, який охоплює всю операційну ділянку та огинає альвеолярний паросток на моделі з вестибулярної та оральної поверхонь. Для виготовлення втулки-спрямовуючої у вигляді прохідного каналу облямовують моделюючим воском, 3 мм завтовшки та висотою 5 мм, по периферії аналог пластинчастого дентального імплантату біля його основи. Для виготовлення втулки-фіксатора отримують відбиток робочої поверхні імплантоводу на вдвічі складеній восковій пластині, потім дезінтегрують сегмент відбитка діаметром 4 мм. За допомогою літникової системи перетворюють репродукцію втулкиспрямовуючої та втулки-фіксатора у метал. Використовують металевий сплав для каркасу Трилліум (28 % хрому, 6 % молібдену, 64 % кобальту). Металеву втулку-спрямовуючу інтегрують у воскову репродукцію каркасу по центру альвеолярного гребеня, де планують встановити пластинчастий дентальний імплантат. Металеву втулку-фіксатор інтегрують у медіально-вестибулярний кут щічної поверхні каркасу. На наступному етапі замінюють воскову репродукцію каркасу пристрою на поліпропілен методом пресування для гнучких протезів. Готовий пристрій полірують та стерилізують холодним експрес методом. Пристрій для орієнтування ріжучого інструменту використовують наступним чином: виконують місцеве знеболення, відшаровують слизово-окістневий клапоть прямокутної форми, основа якого на 3-5 мм довша майбутнього кісткового ложа для пластинчастого дентального імплантату з бічними поверхнями 10-15 мм, формують краї розтину, позиціонують пристрій як сідло на альвеолярний паросток, імплантовод фіксують у втулці-фіксаторі. Препарування кістки здійснюють крізь втулку-спрямовуючу, з прохідним каналом. Після закінчення формування кісткового ложе пристрій вилучають з операційного поля. Подальший хід оперативного втручання продовжують згідно хірургічного протоколу зі встановлення пластинчастого дентального імплантату. Переваги пристрою: адекватна фіксація каркасу, завдяки анатомічній відповідності, а також додаткового анкоражу у вигляді втулки-фіксатора для імплантоводу; скорочення часу оперативного втручання вдвічі, зниження ризику інтраопераційних ускладнень, таких, як перфорація альвеолярного паростка та пенентрація його слизової оболонки, а також периферичних м'яких тканин; збільшення точності препарування кісткового ложе, відсутність необхідності у додатковому препаруванні; точність при позиціонуванні та введенні пластинчастого дентального імплантату до кісткового ложа. Джерело інформації, прийняте до уваги: 1. RU, патент № 2262905, р.н. 200411490644, МПК: А 61С8/00, опубл. 27.10.2005. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для орієнтування ріжучого інструменту при встановленні пластинчастого дентального імплантату, що містить спрямовуючу для ріжучого інструменту у вигляді втулки з центральним прохідним каналом, який відрізняється тим, що втулка вбудована в індивідуально виготовлений поліпропіленовий корпус, який має додаткову втулку-фіксатор для фіксації імплантоводу. 1 UA 87220 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
