Мертель для склеювання вогнетривних виробів

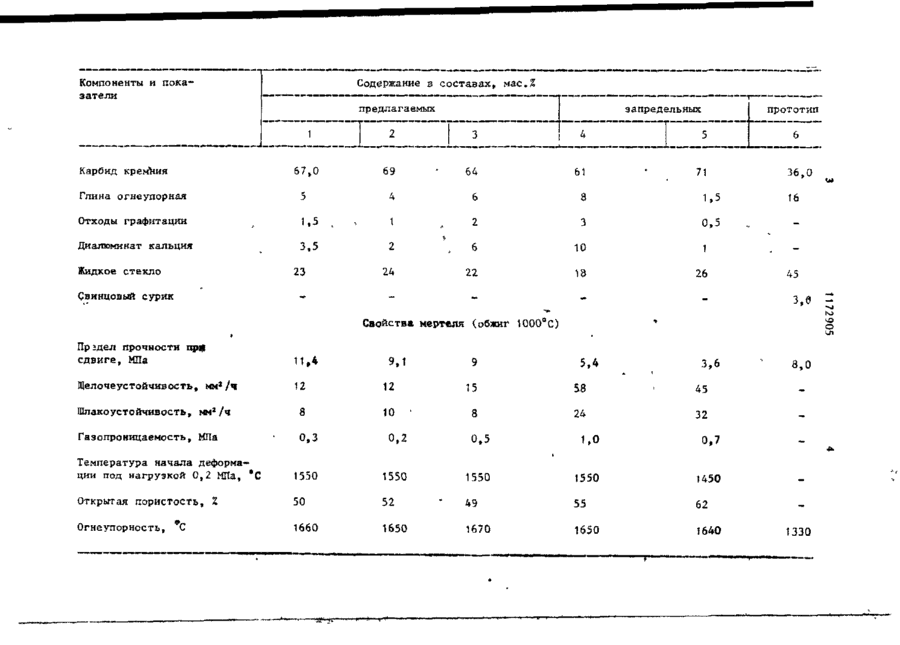

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19), (504 1172905 С0ДВ35/56 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3617096/29-33 (22) 08.07.83 (46) 1 5 . 0 8 . 8 5 . Бюл, К 30 * (72) Н.В.Питак, Р.М.Федорук, Л.В.Таран, Т.П. Хмеленко, Г.Е.Карась и В.И.Энтин (71) Украинский научно-исследовательский институт огнеупоров (53) 666.764.52(088.8) (56) 1. Авторское свидетельство СССР » 294821, кл. С 04 В 35/56, 1969. • 2. Кайнарский И.С. и Детярева Э.В. Карборундовые огнеупоры. Металлургиздат, 1963, с . 146. 3. Авторское свидетельство СССР 1* 697472, кл. С 04 В 35/52, 1978 (прототип). (54)(57) МЕРТЕЛЬ ДЛЯ СКЛЕИВАНИЯ ОГНЕУПОРНЫХ ИЗДЕЛИЙ, включающий к а р бид кремния, огнеупорную глину и жидкое с т е к л о , о т л и ч а ю щ и й с я тем, что, с целью повышения огнеупорности и прочности при сдвиге, он дополнительно содержит диалюминат кальция и отходы графитации электродного производства при следующем соотношении компонентов, мас.%: Карбид кремния ' 64-69 Огнеупорная глина 4-6 Жидкое стекло 22-24 Диалюминат кальция 2-6 Отходы графитации электродного производства 1-2 о ,УПе • К г °г « •tbU-h 72905 Изобретение откосится к огнеупорГлина огнеупорная 15-17 ной промышленности и может быть исКарбид кремния Остальное пользовано для изготовления карбидОднако его огнеупорность и прочкремниевого мертеля, обладающего ность при сдвиге соединяемых огневысокой прочность^ при сдвиге склей- 5 упоров недостаточна. • -'-• ..'• ваемых высокоогнеупорных изделий, Иель изобретения - повышение служащих в условиях воздействия выогнеупорности и прочности при сдвиге. соких температур, восстановительной Поставленная цель достигается тем, среды, щелочей и шлака. что мертель для склеивания огнеупорИзвестна паста для склеивания '" ных изделий, включающий карбид кремния, огнеупорную глину и жидкое деталей из карбида кремния СО»- . .• ,-• стекло, дополнительно содержит диалюсодержащая, мас.%: ""' '. ""і ' минат кальция и отходы графитации Графит 30-70 электродного производства при следуКарбид кремния Остальное ющем соотношении компонентов, мас,%: Бакелитовый '5 • • . '', Химический состав отходов графилий [2 3, включающий, мас.%: . тации, %: 6,04 SiC; 13,46 SiO^; Карбид кремния фракции мельче 25 6,44 А 1 2 О 3 + TiO 2 + Fe^O,; 0,9 RO; 0,54 R z 0 , п.п.п. остальное. 0,15 мм , - . , 60-70 Глина огнеУказанный мертель производят путем упорная \" 5-}5 совместного помола отдозированных в Жидкое стекло . •, •. '. 25 ; заданном соотношении компонентов В процессе службы такого мертеля 30 в трубной мельнице или віаровой до при высокой температуре с большим полного прохода через сито градиентом температуры в кладке (нап49000 тв./см 2 и последующего затвоример, в охлаждаемой части шахты или рения раствором жидкого стекла. П р и м е р . Была изготовлена ЗаПЛеЧИКОВ ДОМеННОЙ ; ' Э И БСЛЄДСТВИЄ .;Ч) опытная партия мертелей на основе " разной степени спекания мертеля кла- 35 карбида кремния, жидкого стекла, дочный шов будет-иметь разную прочглины, отходов графитации и диалюминость и плотность, а значит не обесната кальция. Составы и свойства. , печит монолитной кладки. Кроме того, мертелей приведены в таблице. в условиях одновременного воздейстВидно, что более высокими свойствия восстановительной газовой среды, 40 вами обладают мертели рекомендуемых паров щелочей и расплавленного шлака составов 1, 2 и 3, низкими свойсттакой мертель легко разрушается по вами обладают мертели запредельных связке. составов 4,5 и прототип 6, Наиболее близким к предлагаемому по технической сущности и достигаемо-45 Мертель предназначен для кладки му результату является мертель для карбидкремниевого кирпича в шахте, склеивания огнеупорных изделий [3], распаре и заплечиках доменных печей. включающий, мае.%: Ожидаемый экономический эффект Свинцовый сурик 2-4 от производства мертеля 7,1 тыс.руб. Стекло жидкое 50 в год. • натриевое 42-48 Компоненты и показатели Содержание в составах, мас.% предлагаемых запредельных I з у _ Карбид кремния прототип 5 6 _1_ _ _ 67,0 69 64 61 Глина огнеупорная 5 4 6 а 1,5 16 Отходы графитации 1.5 , 1 2 з 0,5 Диалюминат кальция 3,5 2 6 ю 1 24 22 18 26 Жидкое стекло 23 71 Свинцовый сурик 36,0 45 . з,а •л Свойства мертеля (обжиг 1000°С) о LTI Прздел прочности при 9.1 сдвиге, М а П а Щелочеустойчнвость, мм /ч 2 Шлакоустойчивость, мм /ч 12 812 10 ' 9 5,4 3,6 15 58 3 24 3,0 45 32 Газопроницаемость, М а П Температура начала деформации под нагрузкой 0,2 МПа, *С 0,3 0,2 0,5 1,0 0,7 1550 1550 1550 1550 1450 Открытая пористость, Z 50 52 49 55 62 Огнеупорность, 1660 1650 1670 1650 1640 С ы 1330 1172905 Редактор М. Недолуженко Составитель В. Соколова Техред С.Мигунова Корректор М. Эрдейи Заказ 4995/23 Тираж 605 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", г. Ужгород, ул. Проектная, h П
