Склад шихти для виготовлення вогнетривів

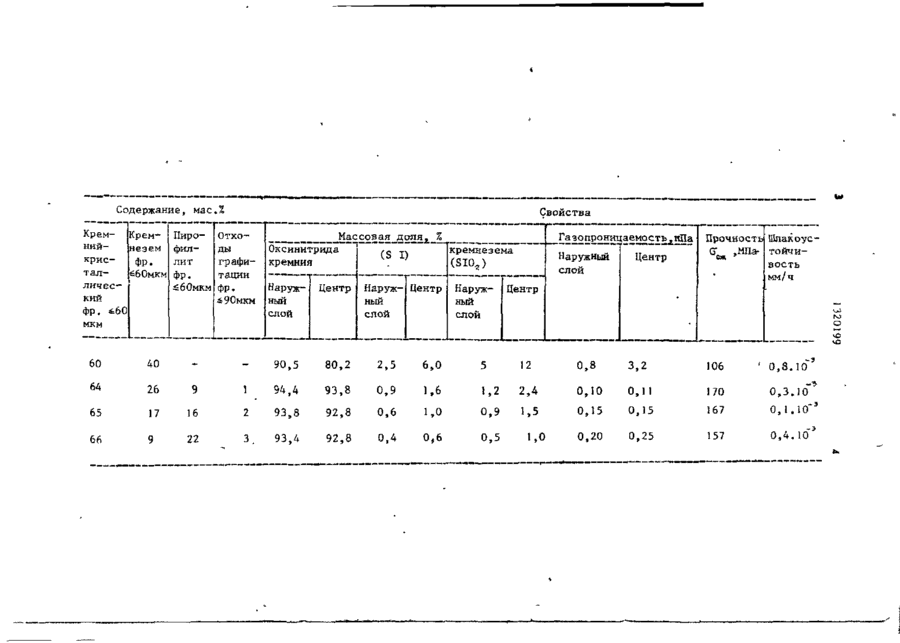

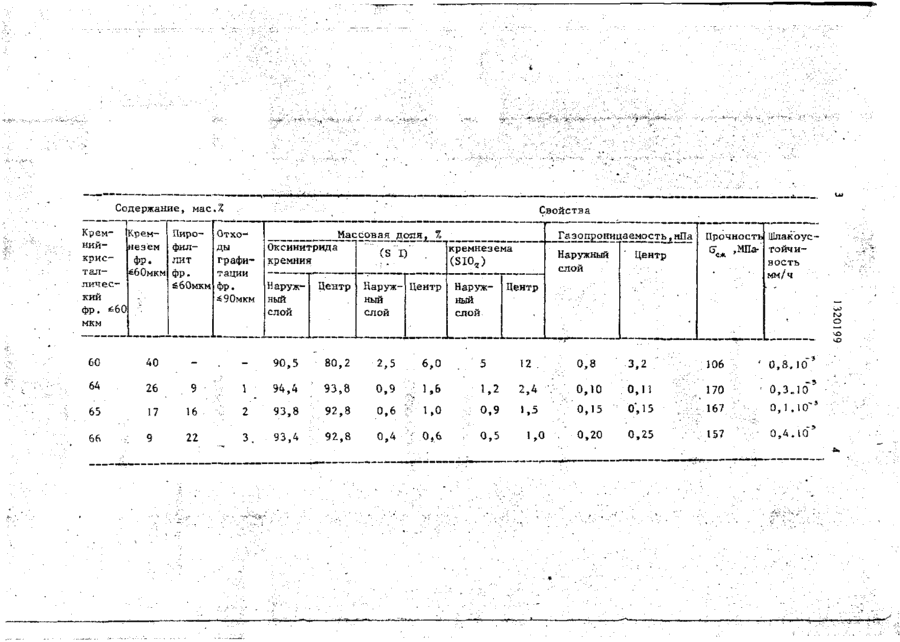

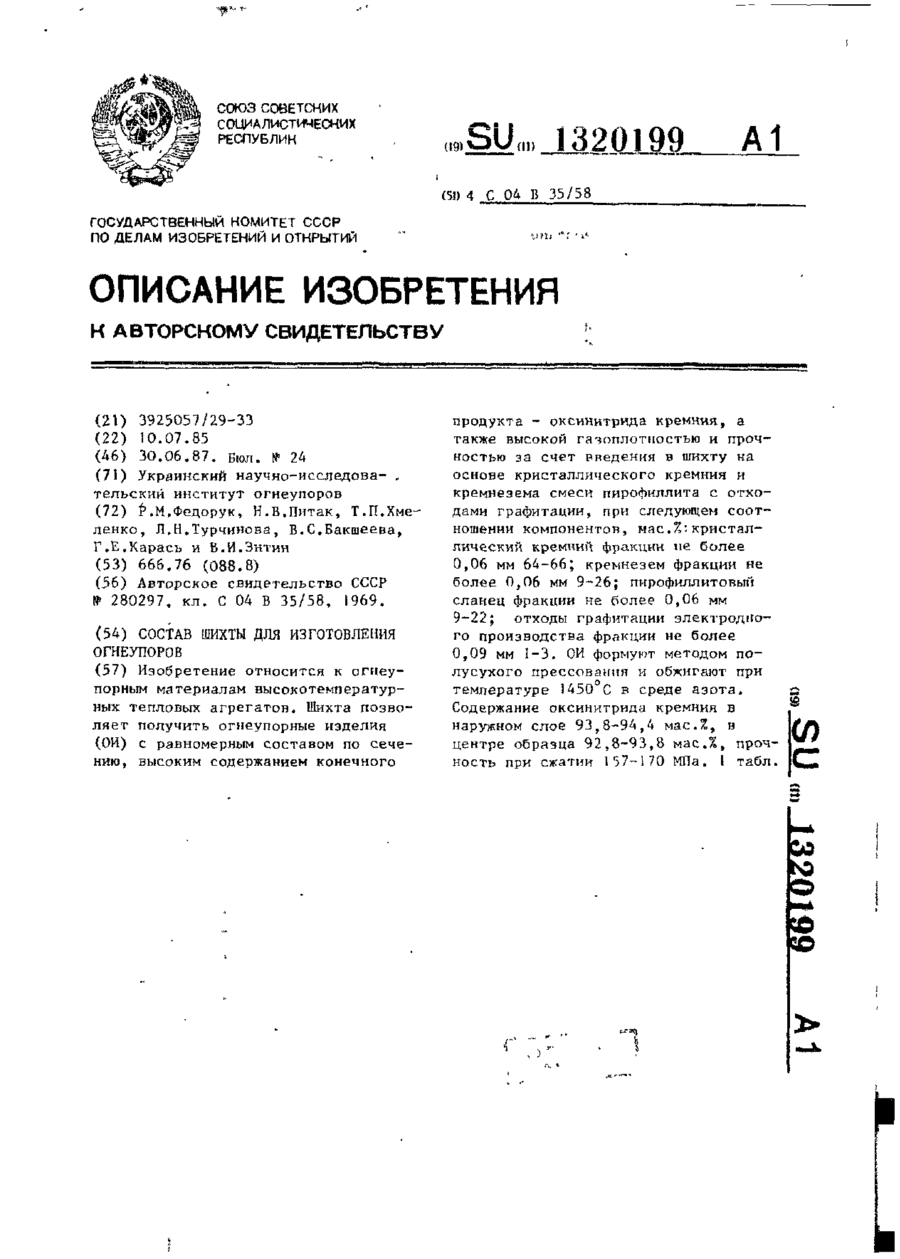

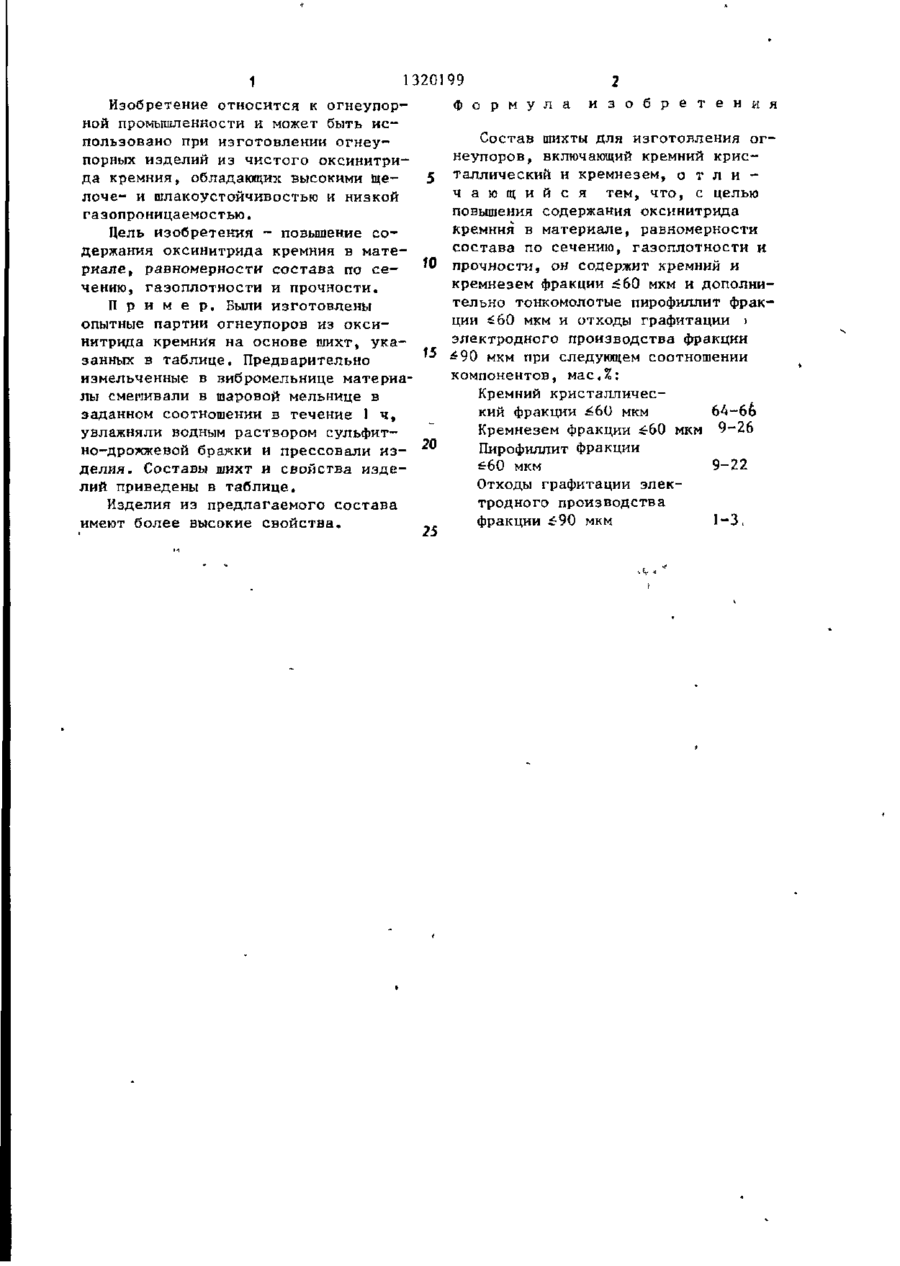

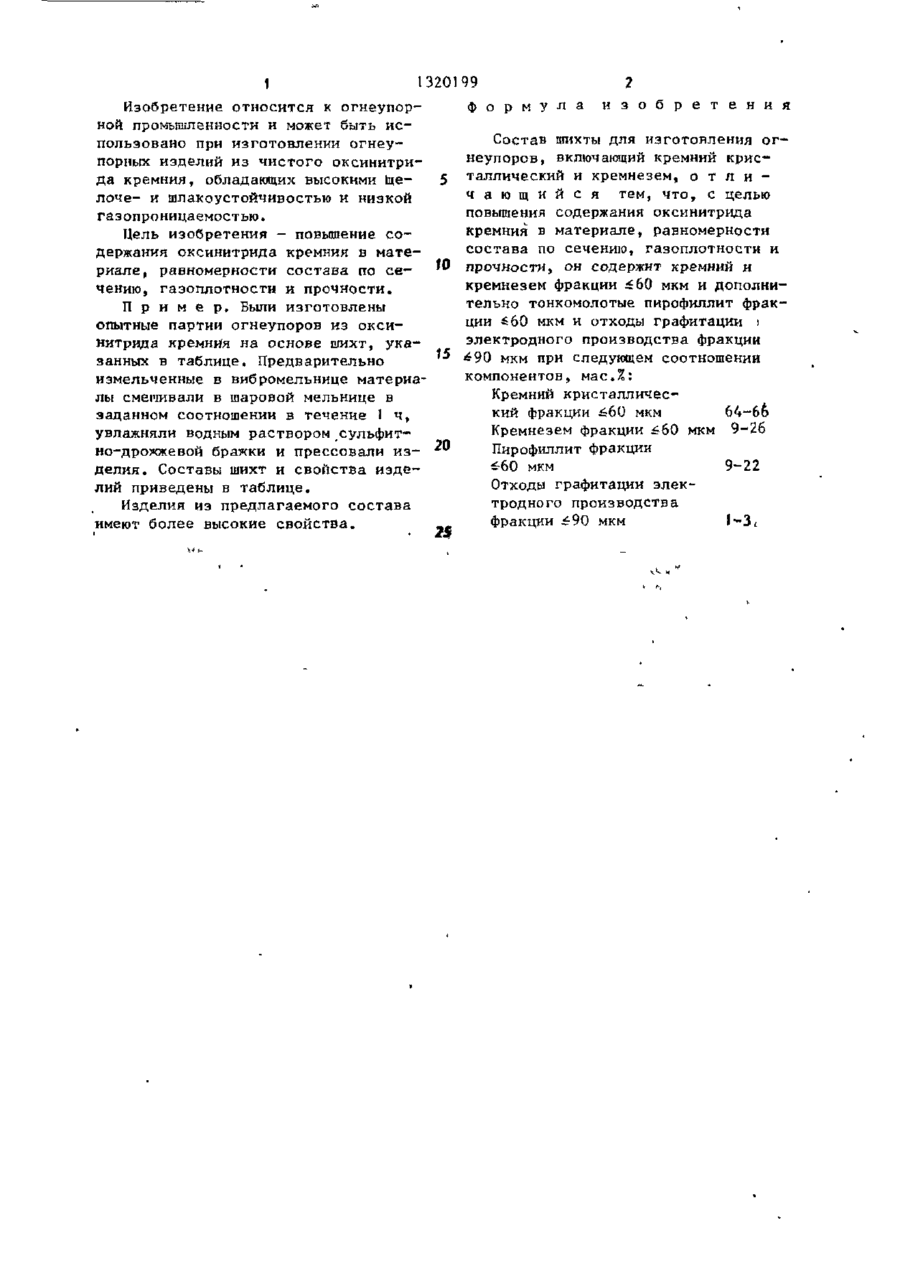

Изобретение относится к огнеупорным материапам высокотемпературных тепловых агрегатов. Шихта позволяет получить огнеупорные изделия (0И) с равномерным составом по сечению, высоким содержанием конечного продукта - оксинитрида кремния, а также высокой газоплотностью и прочностью за счет введення в шихту на основе кристаллического кремния и кремнезема смеси пирофиллита с отходами графитации, при следующем соотношении компонентов, мае.%•кристаллический кремний фракции не более 0,06 мм 64-66; кремнезем фракции не более 0,06 мм 9-26; пирофиллитовый сланец фракции не более 0,06 мм 9-22; отходы графитации электродного производства фракции не более 0,09 мм 1-3. ОИ Формуют методом полусухого прессования и обжигают при температуре 1450°С в среде азота. Содержание оксинитрида кремния в наружном слое 93,8-94,4 мас.%, в центре образца 92,8-93,8 мас.%, прочность при сжатии 157-170 МПа. I табл. (Л С о СО 1 320199 2 ф о р м у л а и з о б р е т е н и я Изобретение относится к огнеупорной промьпцленкости и может быть исСостав шихты для изготовления огпользовано при изготовлении огнеунеупоров, включающий кремний криспорных изделий из чистого оксинитриталлический и кремнезем, о т л и да кремния, обладающих высокими їцеч а ю щ и й с я тем, что, с целью лоче- и шлакоустоичивостью и низкой повышения содержания оксинитрида газопроницаемостью. кремния в материале, равномерности Цель изобретения - повышение сосостава по сечению, газоплотности и держания оксинитрида кремния в мате10 прочности, он содержит кремний и риале, равномерности состава по секремнезем фракции £60 мкм и дополничению, гаэоплотности и прочности. тельно тонкомолотые пирофиллит фракП р и м е р . Были изготовлены ции і60 мкм и отходы графитации ) опытные партии огнеупоров из оксиэлектродного производства фракции нитрида кремния на основе шихт, ука^90 мкм при следующем соотношении занных в таблице. Предварительно компонентов, мае,%: измельченные в вибромельнице материаКремний кристалличеслы смешивали в шаровой мельнице в кий фракции ^60 мкм 64-66 заданном соотношении в течение 1 ч, Кремнезем фракции ^60 мкм 9-26 увлажняли водным раствором сульфитПирофиллит фракции но-дрожжевой бражки и прессовали из- 20 £60 мкм 9-22 делия. Составы пгихт и свойства изделий приведены в таблице. Отходы графитации электродного производства Изделия из предлагаемого состава фракции £90 мкм 1-3, имеют более высокие свойства. 25 л , Содержание, мас Крем- Кремнийнезем крисфр. талббОмкм лический фр. &60 мкм 60 26 65 17 66 . 9 : Отходы графитации Фр. *90мкм Массовая доля А % Оксинитрида кремнезема (S I)" . кремния Наружный слой Центр Наруж- Центр ный слой Наружный слой Газопроницаемость,нПа Наружный слой Центр Прочность Шлакоус ( ,МПа- тойчи7 сж * вость мм/ч Центр го о 40 64 Пирофиллит фр. йбОмкм Свойства — 90,5 80 ,2 2,5 9 1 94,4 93,8 0,9 . 1,6 ; 16 2 93,8 92 ,8 22 3. 93,4 92 ,8 °> 6 0,4 6 •;•'• } 5 12 . 1,2 2,4 :. і 0,9 0 0 1,0 о,8 о,10 о,15 о,20 з,2 о,11 о",15 о,25 106 ' 0,3.10 . , [ 170 ..- • 1 6 7 .157 0,1.10* 0,4.10' Редактор П. ГТчолинокая Заказ 2575/21 Составитель Н.Соболева Техред М.Моргентал Корректор А.'Зимокосов Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открыіии ІІЮ35, Москна, Ж-35, Раушская »ыГ>., д. U/Ъ П р О И З Н О Д Г IЛ ^ Н Н О - Л О Л И Г р л ф и Ч Р Г К О » 1 1 П р ґ ' Д п р И Л Г Н е , І , ''*! ijifi (, v I.llpot К I И,ЗЯ , А союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) S I L 1320199 А1 (51) 4 С ОД В 35/58 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3925057/29-33 (22) 10.07.85 (46) 30.06.87. Б о і № 24 іт. (71) Украинский научно-исследова- . тельский институт огнеупоров (72) Р.М.Федорук, Н.В.Литак, Т.П.Хмеленко, Л.Н.Турчинова, В.С.Бакшеева, Г.Е.Карась и В.И.Энтин (53) 666.76 (088.8) (56) Авторское свидетельство СССР № 280297, кл. С 04 В 35/58, 1969. (54) СОСТАВ ШИХТЫ ДЛЯ ИЗГОТОВЛЕНИЯ ОГНЕУПОРОВ (57) Изобретение относится к огнеупорным материалам высокотемпературных тепловых агрегатов. Шихта позволяет получить огнеупорные изделия (0И) с равномерным составом по сечению, высоким содержанием конечного продукта - оксинитрида кремния, а также высокой гачоплотпостью и прочностью за счет рведения в шихту на основе кристаллического кремния и кремнезема смеси пирофиллита с отходами графитации, при следующем соотношении компонентов, нас.%'- кристаллический кремний фракции не более 0,06 мм 64-66; кремнезем фракции не более 0,06 мм 9-26; пирофиллитовын сланец фракции не более 0,06 мм 9-22; отходы графитации электродного производства фракции не более 0,09 мм 1-3. ОИ формуют методом полусухого прессования и обжигают при температуре 1450 С в среде азота. Содержание оксинитрида кремния в наружном слое 93,8-94,4 мас.%, в центре образца 92,8-93,8 мас.%, прочность при сжатии 157-170 МПа. 1 табл. (Л С 320199 2 ф о р м у л а и з о б р е т е н и я Изобретение относится к огнеупорной промышленности и может быть исСостав шихты для изготовления огпользовано при изготовлении огнеунеупоров, включающий кремний криспорных изделий из чистого оксинитри5 таллический и кремнезем, о т л и да кремния, обладающих высокими щеч а ю щ и й с я тем, что, с целью лоче- и шлакоустоичивостью и низкой повышения содержания оксинитрида газопроницаемостью. кремния в материале, равномерности Цель изобретения - повышение сосостава по сечению, газоплотности и держания оксинитрида кремния в мате'0 прочности, он содержит кремний и риале, равномерности состава по секремнезем фракции ^60 мкм и дополничению, гаэоплотности и прочности. тельно тонкомолотые пирофиллит фракП р и м е р , Были изготовлены ции йбО мкм и отходы графитации і опытные партии огнеупоров из оксиэлектродного производства фракции нитрида кремния на основе шихт, ука•5 ^90 мкм при следующем соотношении занных в таблице. Предварительно компонентов, мае ./£: измельченные в вибромельнице материаКремний кристалличеслы смешивали в шаровой мельнице в кий фракции £60 мкм 6*4-66 заданном соотношении в течение 1 ч, Кремнезем фракции ^60 мкм 9-26 увлажняли водным раствором сульфитПирофиллит фракции но-дрожжевой бражки и прессовали из- 20 £60 мкм 9-22 делия. Составы шихт и свойства изделий приведены в таблице. Отходы графитации электродного производства Изделия из предлагаемого состава фракции ^90 мкм 1~3( имеют более высокие свойства. 2$ 1 Содержание, мас 7 Свойства л /о Крем- Кремнийнезем крисфр. талёбОмкм личес— кий фр. ^60 мкм Пирофиллит фр. £б0мкм Отходы графитации Массовая доля, % Оксинитрида кремнезема (S I) кремния ФР Наружный слой Центр Наруж- Центр НЬГЙ слой Наружный слой Газопроницаемость,нПа Наружный слой Центр Прочность Шлакоус тойчивость • мм/ч Центр ю о 60 ДО — — 90,5 80,2 2,5 6,0 5 12 0,8 64 26 9 1 94,4 93,8 0,9 1,6 1,2 2,4 0,10 65 17 16 2 93,8 92,8 0,6 1,0 0 ,9 1,5 66 9 22 3. 93,4 92,8 0,4 0,6 0 1,0 106 8. d ' о,i " 170 0,3. 10 0,15 з,2 о, 11 о, 15 167 0, 1 . 0 ,20 о,25 157 0,4. 10 3 Р е д а к т о р П.Пчолинг кан З а к а з 2575/21 С о с т а в и т е л ь Н.Соболева Т е х р е д М.Моргентал Корректор А.Зимокосов Тираж 587 Подписное ВІІИИПИ Г о г у д а р с т в р н н о г о комитета СССР но делам и з о б р е т е н и й и открьпии 1МО35, Москва, Ж-35, Раушская т ы б . , д . 4/5 Прои знодс і нрннп-іголиграфичрско*' п р е д п р и я т и е , i,V*i >po i, v і .Прої к і н ія , А
