Дезінтегратор

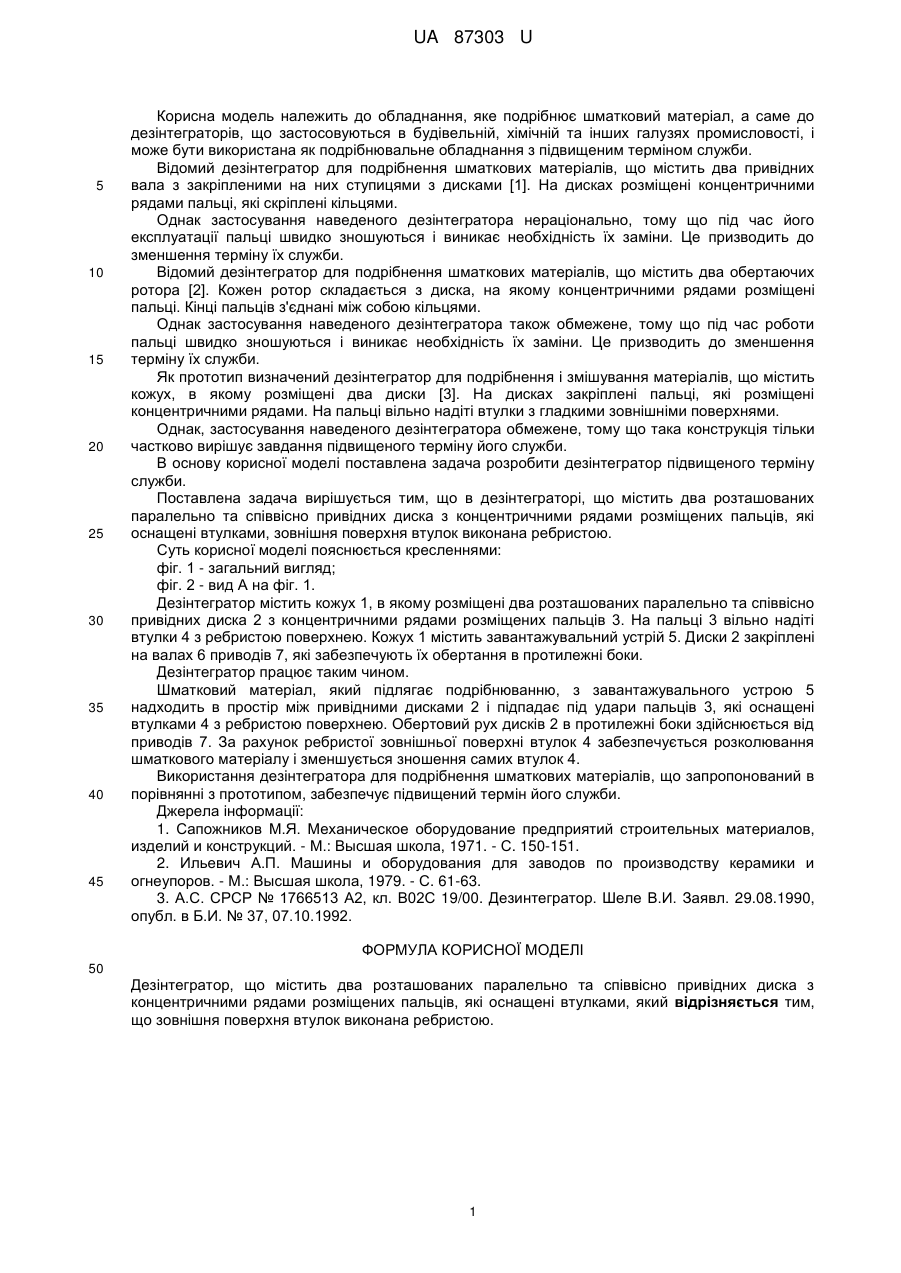

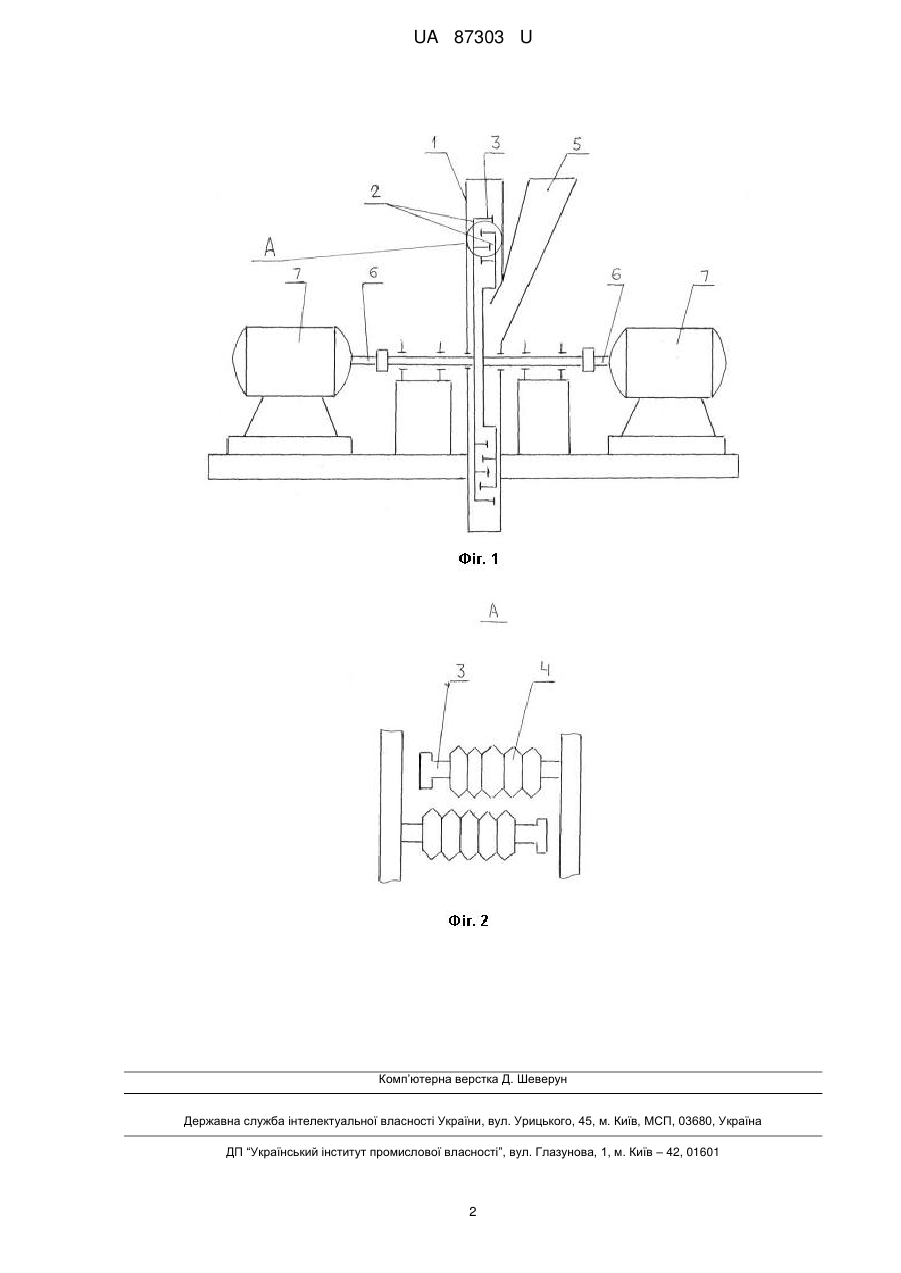

Реферат: UA 87303 U UA 87303 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання, яке подрібнює шматковий матеріал, а саме до дезінтеграторів, що застосовуються в будівельній, хімічній та інших галузях промисловості, і може бути використана як подрібнювальне обладнання з підвищеним терміном служби. Відомий дезінтегратор для подрібнення шматкових матеріалів, що містить два привідних вала з закріпленими на них ступицями з дисками [1]. На дисках розміщені концентричними рядами пальці, які скріплені кільцями. Однак застосування наведеного дезінтегратора нераціонально, тому що під час його експлуатації пальці швидко зношуються і виникає необхідність їх заміни. Це призводить до зменшення терміну їх служби. Відомий дезінтегратор для подрібнення шматкових матеріалів, що містить два обертаючих ротора [2]. Кожен ротор складається з диска, на якому концентричними рядами розміщені пальці. Кінці пальців з'єднані між собою кільцями. Однак застосування наведеного дезінтегратора також обмежене, тому що під час роботи пальці швидко зношуються і виникає необхідність їх заміни. Це призводить до зменшення терміну їх служби. Як прототип визначений дезінтегратор для подрібнення і змішування матеріалів, що містить кожух, в якому розміщені два диски [3]. На дисках закріплені пальці, які розміщені концентричними рядами. На пальці вільно надіті втулки з гладкими зовнішніми поверхнями. Однак, застосування наведеного дезінтегратора обмежене, тому що така конструкція тільки частково вирішує завдання підвищеного терміну його служби. В основу корисної моделі поставлена задача розробити дезінтегратор підвищеного терміну служби. Поставлена задача вирішується тим, що в дезінтеграторі, що містить два розташованих паралельно та співвісно привідних диска з концентричними рядами розміщених пальців, які оснащені втулками, зовнішня поверхня втулок виконана ребристою. Суть корисної моделі пояснюється кресленнями: фіг. 1 - загальний вигляд; фіг. 2 - вид А на фіг. 1. Дезінтегратор містить кожух 1, в якому розміщені два розташованих паралельно та співвісно привідних диска 2 з концентричними рядами розміщених пальців 3. На пальці 3 вільно надіті втулки 4 з ребристою поверхнею. Кожух 1 містить завантажувальний устрій 5. Диски 2 закріплені на валах 6 приводів 7, які забезпечують їх обертання в протилежні боки. Дезінтегратор працює таким чином. Шматковий матеріал, який підлягає подрібнюванню, з завантажувального устрою 5 надходить в простір між привідними дисками 2 і підпадає під удари пальців 3, які оснащені втулками 4 з ребристою поверхнею. Обертовий рух дисків 2 в протилежні боки здійснюється від приводів 7. За рахунок ребристої зовнішньої поверхні втулок 4 забезпечується розколювання шматкового матеріалу і зменшується зношення самих втулок 4. Використання дезінтегратора для подрібнення шматкових матеріалів, що запропонований в порівнянні з прототипом, забезпечує підвищений термін його служби. Джерела інформації: 1. Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971. - С. 150-151. 2. Ильевич А.П. Машины и оборудования для заводов по производству керамики и огнеупоров. - М.: Высшая школа, 1979. - С. 61-63. 3. А.С. СРСР № 1766513 А2, кл. В02С 19/00. Дезинтегратор. Шеле В.И. Заявл. 29.08.1990, опубл. в Б.И. № 37, 07.10.1992. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дезінтегратор, що містить два розташованих паралельно та співвісно привідних диска з концентричними рядами розміщених пальців, які оснащені втулками, який відрізняється тим, що зовнішня поверхня втулок виконана ребристою. 1 UA 87303 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
