Шихта для виготовлення вогнетривів

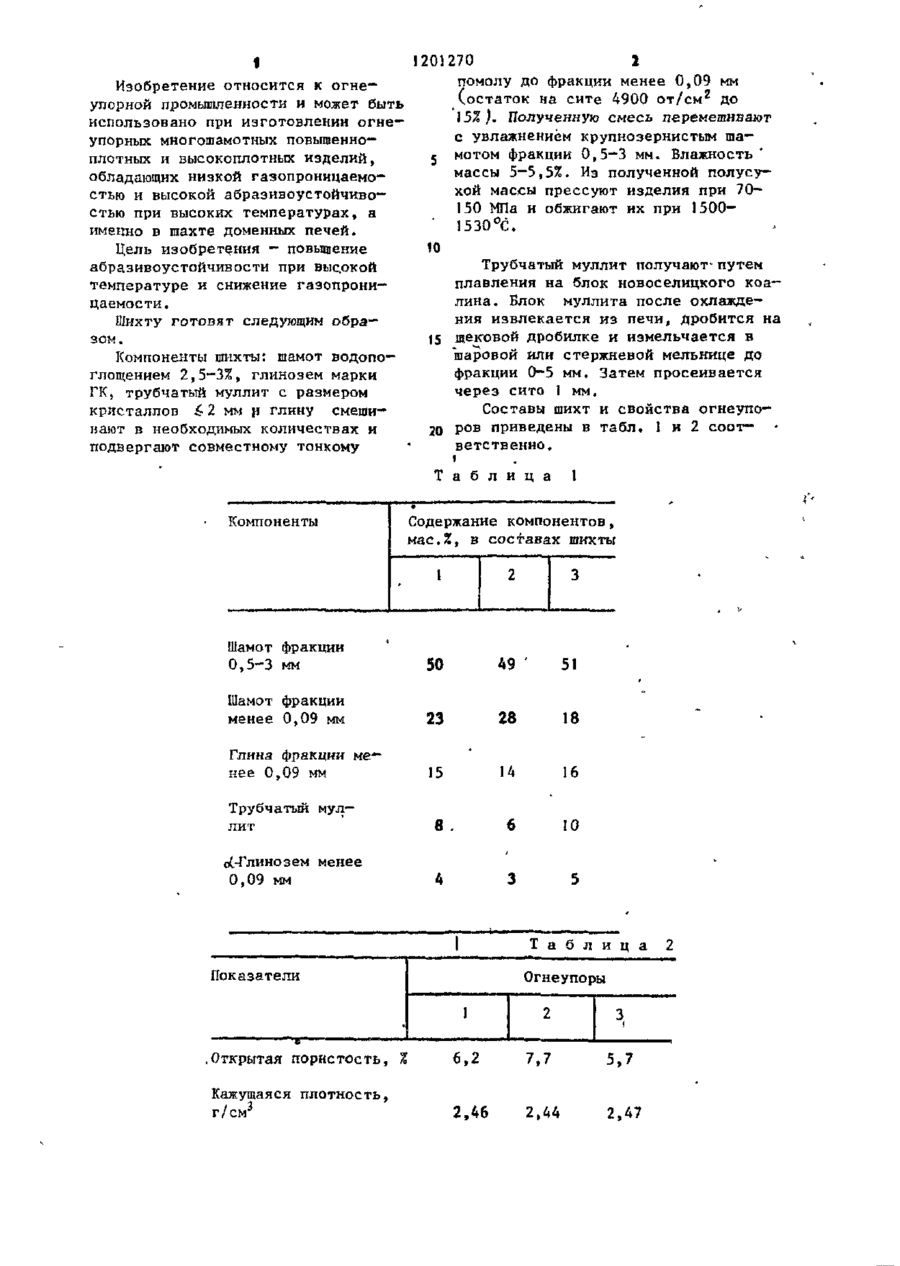

ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ОГНЕУПОРОВ, включающая шамот, глину и кристаллы муллита, о т л и ч а ю щ а я с я тем, что, с целью повышения абраэивоустойчивости при высокой температуре и снижения газопроницаемости, она содержит шамот фракций О,5~3 мм и менее 0,09 мм, глину фракции менее 0,09мм, трубчатые кристаллы муллита размером ^ 2 мм и дополнительно ol -глинозем фракции менее 0,09 мм при следующем соотношении компонентов , мае.г : Шамот фракции 0,3-5 мм 49-51 Шамот фракции менее 0,09 мм 18-28 Глина фракции менее 0,09 мм 14-1Ь Трубчатые кристаллы муллита размером ^2 мм 6-Ю е(гГлинозем фракции менее 0.09 мм 3-5 1201270 2 1 помолу до фракции менее 0,09 мм Изобретение относится к огне2 (остаток на сите 4900 от/см до упорной промышленности и может быть \5%). Полученную смесь перемешивают использовано при изготовлении огнес увлажнением крупнозернистым ша— упорных многошамотиых повышенномотом фракции 0,5-3 мм. Влажность * 5 плотных и высокоплотных изделий, массы 5—5,5%. Из полученной полусуобладающих низкой газопроницаемохой массы прессуют изделия при 70стью и высокой абразивоустойчиво— 150 МПа и обжигают их при 1500стью при высоких температурах, а 1530 °С. именно в шахте доменных печей. Цель изобретения - повышение Трубчатый муллит получают-путем абразивоустойчивости при высокой плавления на блок новоселицкого коа— температуре и снижение газопронилина. Блок муллита после охлаждецаемости. ния извлекается из печи, дробится на Шихту готовят следующим образом. 15 шекговой дробилке и измельчается в шаровой или стержневой мельнице до Компоненты шихты: шамот водопо— фракции 0-5 мм. Затем просеивается глощением 2,5-3%, глинозем марки через сито 1 мм. ГК, трубчатый муллит с размером Составы шихт и свойства огнеупокристаллов І 2 мм и глину смеши— ров приведены в табл. 1 и 2 сооткают в необходимых количествах и 20 ветственно, подвергают совместному тонкому і Т а б л и ц а Компоненты I Содержание компонентов, мас.%, в составах шихты 1 Шамот фракции 0,5-3 мм 50 49 51 Шамот фракции менее 0,09 мм 23 28 18 Глина фракции менее 0,09 мм 15 14 16 10 Трубчатый муллит в. 6 о(.-Глинозем менее 0,09 мм 4 3 Т а б л и ц а Показатели Огнеупоры 1 2 Открытая пористость, % 6,2 7,7 Кажущаяся плотность, г /см 2,46 2,44 3 5,7 2,47 2 1201270 4 Продолжение табл.2 Огнеупоры Показатели 1 ЕП і2 ІЗ Предел прочности при сжатии, МПа 98 93 121 Газопроницаемость, нПм 0,1 0,2 0,1 Термостойкость, теплосмен (1300°С - вода) А.бразивоустойчивость г при 900°С,(г/ см -ч) 1,2.10-+ 3,1.10"* 1,1.10 Абразивоустойчивость на холоду, 2 г/(см ,ч) 2,5.10- 4,0.J0~ Общая пористость, % 9,2 10,0 8,8 Закрытая пористость, % 3,0 2,3 ЗИ Усадка, % 2,4 2,3 2,0 Термостойкость, теплосмен (1000°С - вода) 3 7 25 ?25 3 1,5.10' ?25 Составитель Р. Малькова Редактор Н. Киштулинец Техред Ж.Кастелевич Корректор Г. Решетник Заказ 7921/21 Тираж 604 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
