Силова головка

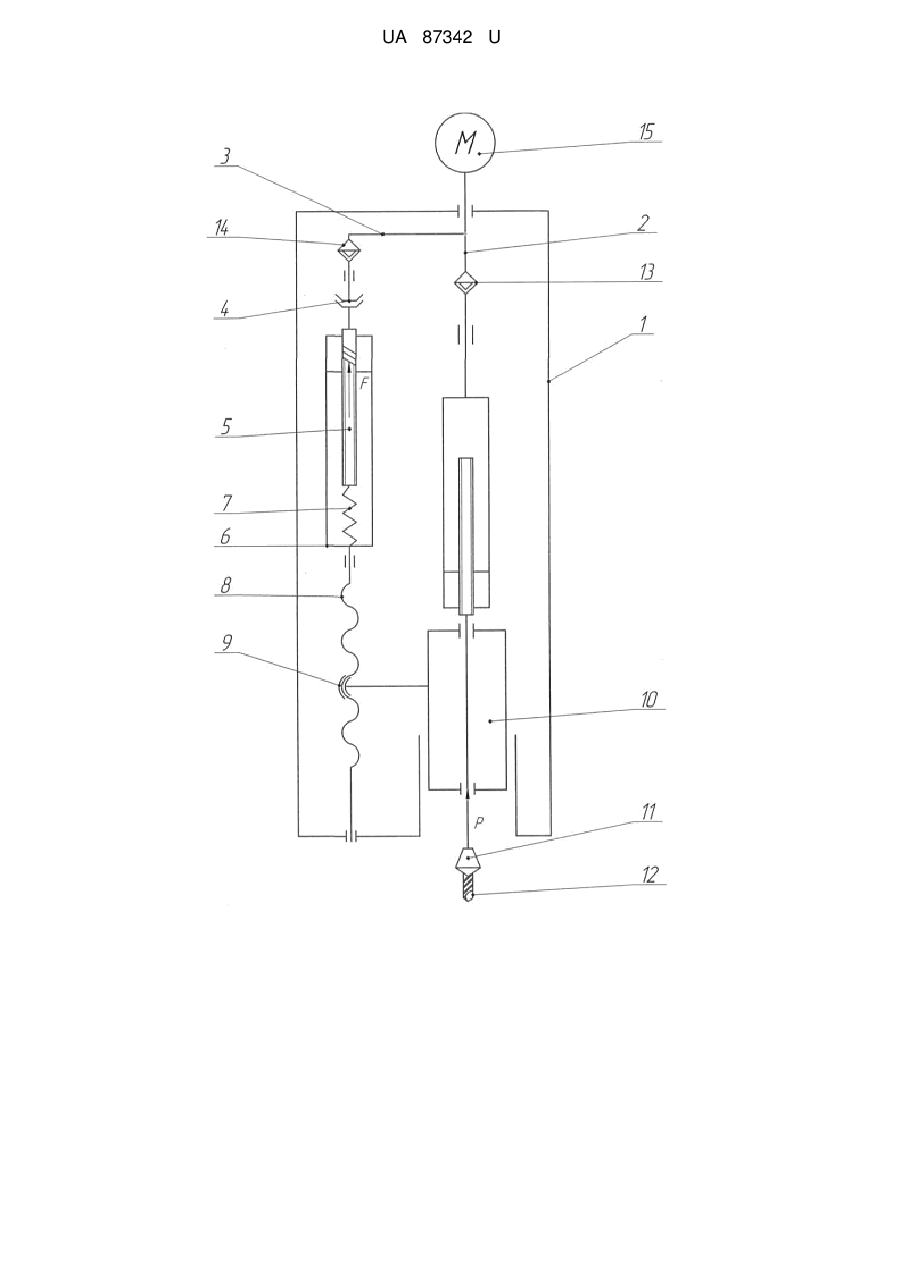

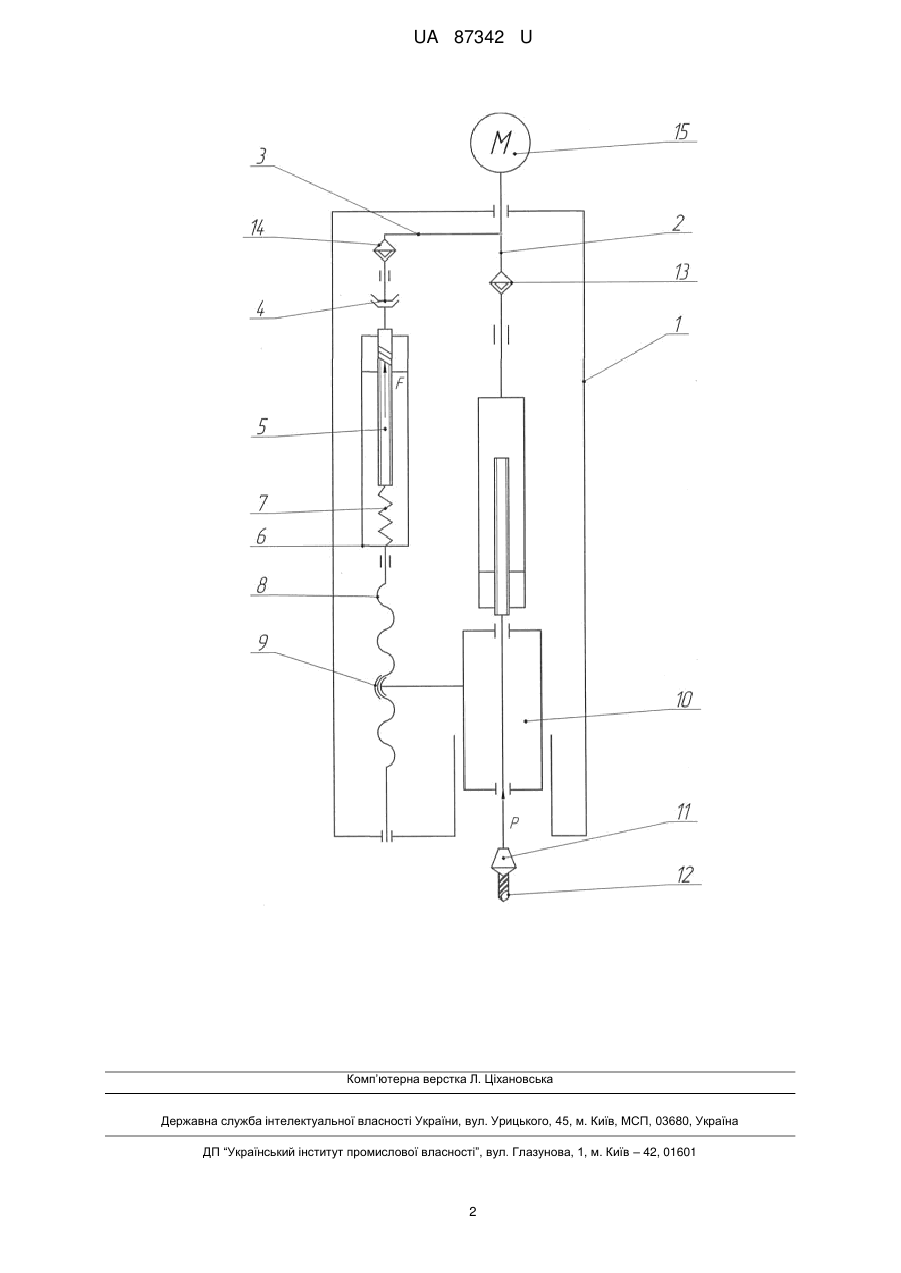

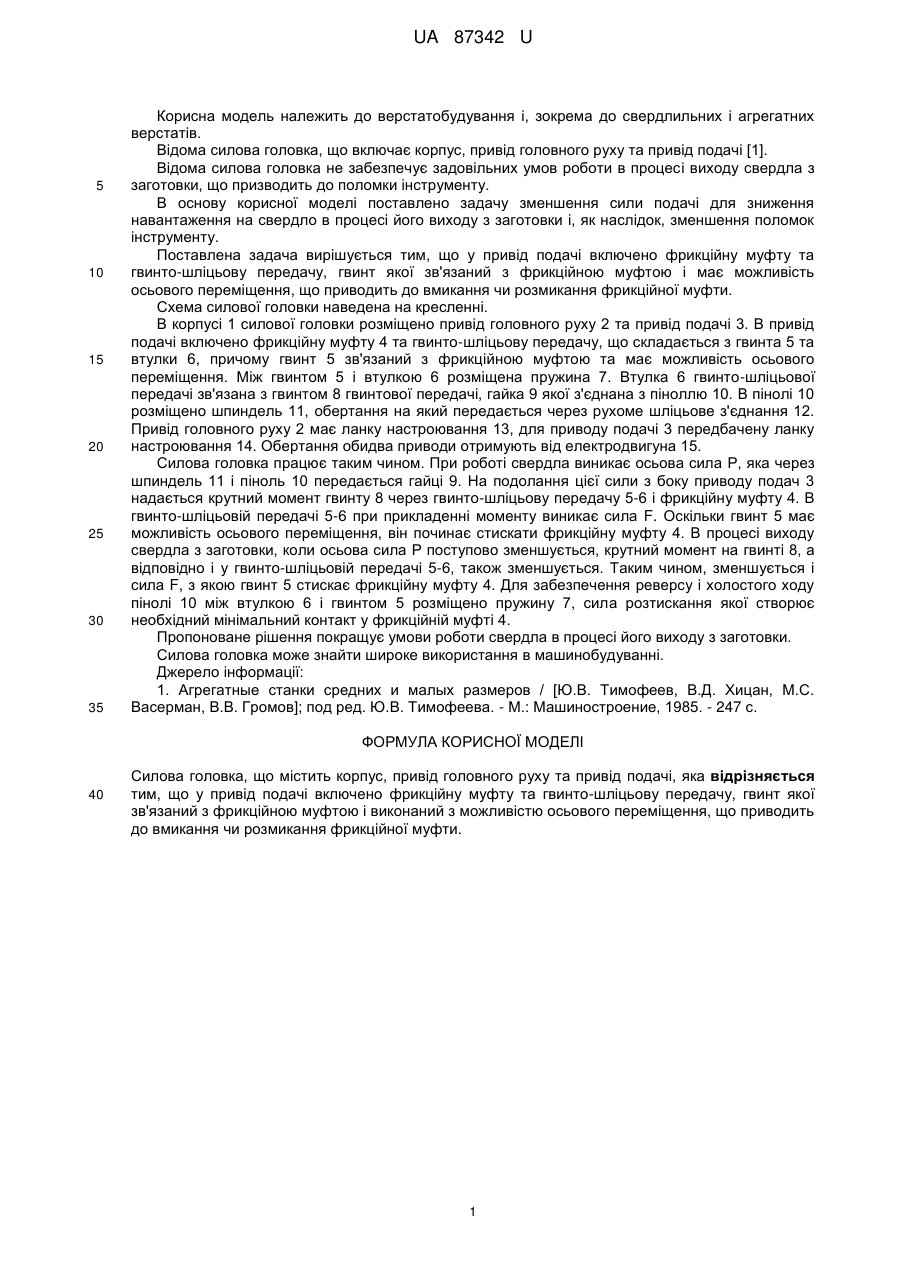

Реферат: UA 87342 U UA 87342 U 5 10 15 20 25 30 35 Корисна модель належить до верстатобудування і, зокрема до свердлильних і агрегатних верстатів. Відома силова головка, що включає корпус, привід головного руху та привід подачі [1]. Відома силова головка не забезпечує задовільних умов роботи в процесі виходу свердла з заготовки, що призводить до поломки інструменту. В основу корисної моделі поставлено задачу зменшення сили подачі для зниження навантаження на свердло в процесі його виходу з заготовки і, як наслідок, зменшення поломок інструменту. Поставлена задача вирішується тим, що у привід подачі включено фрикційну муфту та гвинто-шліцьову передачу, гвинт якої зв'язаний з фрикційною муфтою і має можливість осьового переміщення, що приводить до вмикання чи розмикання фрикційної муфти. Схема силової головки наведена на кресленні. В корпусі 1 силової головки розміщено привід головного руху 2 та привід подачі 3. В привід подачі включено фрикційну муфту 4 та гвинто-шліцьову передачу, що складається з гвинта 5 та втулки 6, причому гвинт 5 зв'язаний з фрикційною муфтою та має можливість осьового переміщення. Між гвинтом 5 і втулкою 6 розміщена пружина 7. Втулка 6 гвинто-шліцьової передачі зв'язана з гвинтом 8 гвинтової передачі, гайка 9 якої з'єднана з піноллю 10. В пінолі 10 розміщено шпиндель 11, обертання на який передається через рухоме шліцьове з'єднання 12. Привід головного руху 2 має ланку настроювання 13, для приводу подачі 3 передбачену ланку настроювання 14. Обертання обидва приводи отримують від електродвигуна 15. Силова головка працює таким чином. При роботі свердла виникає осьова сила Р, яка через шпиндель 11 і піноль 10 передається гайці 9. На подолання цієї сили з боку приводу подач 3 надається крутний момент гвинту 8 через гвинто-шліцьову передачу 5-6 і фрикційну муфту 4. В гвинто-шліцьовій передачі 5-6 при прикладенні моменту виникає сила F. Оскільки гвинт 5 має можливість осьового переміщення, він починає стискати фрикційну муфту 4. В процесі виходу свердла з заготовки, коли осьова сила Р поступово зменшується, крутний момент на гвинті 8, а відповідно і у гвинто-шліцьовій передачі 5-6, також зменшується. Таким чином, зменшується і сила F, з якою гвинт 5 стискає фрикційну муфту 4. Для забезпечення реверсу і холостого ходу пінолі 10 між втулкою 6 і гвинтом 5 розміщено пружину 7, сила розтискання якої створює необхідний мінімальний контакт у фрикційній муфті 4. Пропоноване рішення покращує умови роботи свердла в процесі його виходу з заготовки. Силова головка може знайти широке використання в машинобудуванні. Джерело інформації: 1. Агрегатные станки средних и малых размеров / [Ю.В. Тимофеев, В.Д. Хицан, М.С. Васерман, В.В. Громов]; под ред. Ю.В. Тимофеева. - М.: Машиностроение, 1985. - 247 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Силова головка, що містить корпус, привід головного руху та привід подачі, яка відрізняється тим, що у привід подачі включено фрикційну муфту та гвинто-шліцьову передачу, гвинт якої зв'язаний з фрикційною муфтою і виконаний з можливістю осьового переміщення, що приводить до вмикання чи розмикання фрикційної муфти. 1 UA 87342 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
