Згинальний і зрівноважувальний пристрій для робочих валків прокатної кліті, що зсуваються в осьовому напрямку

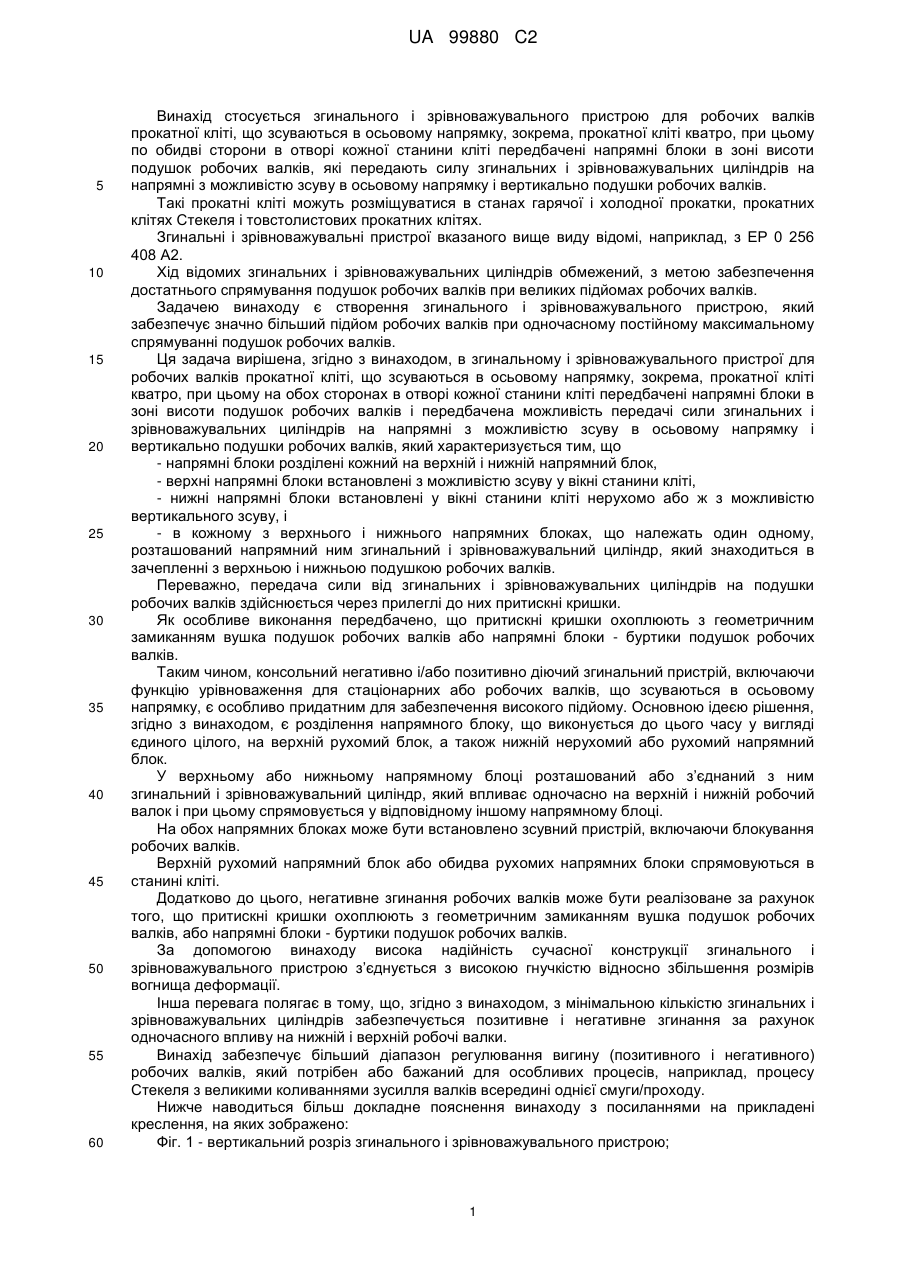

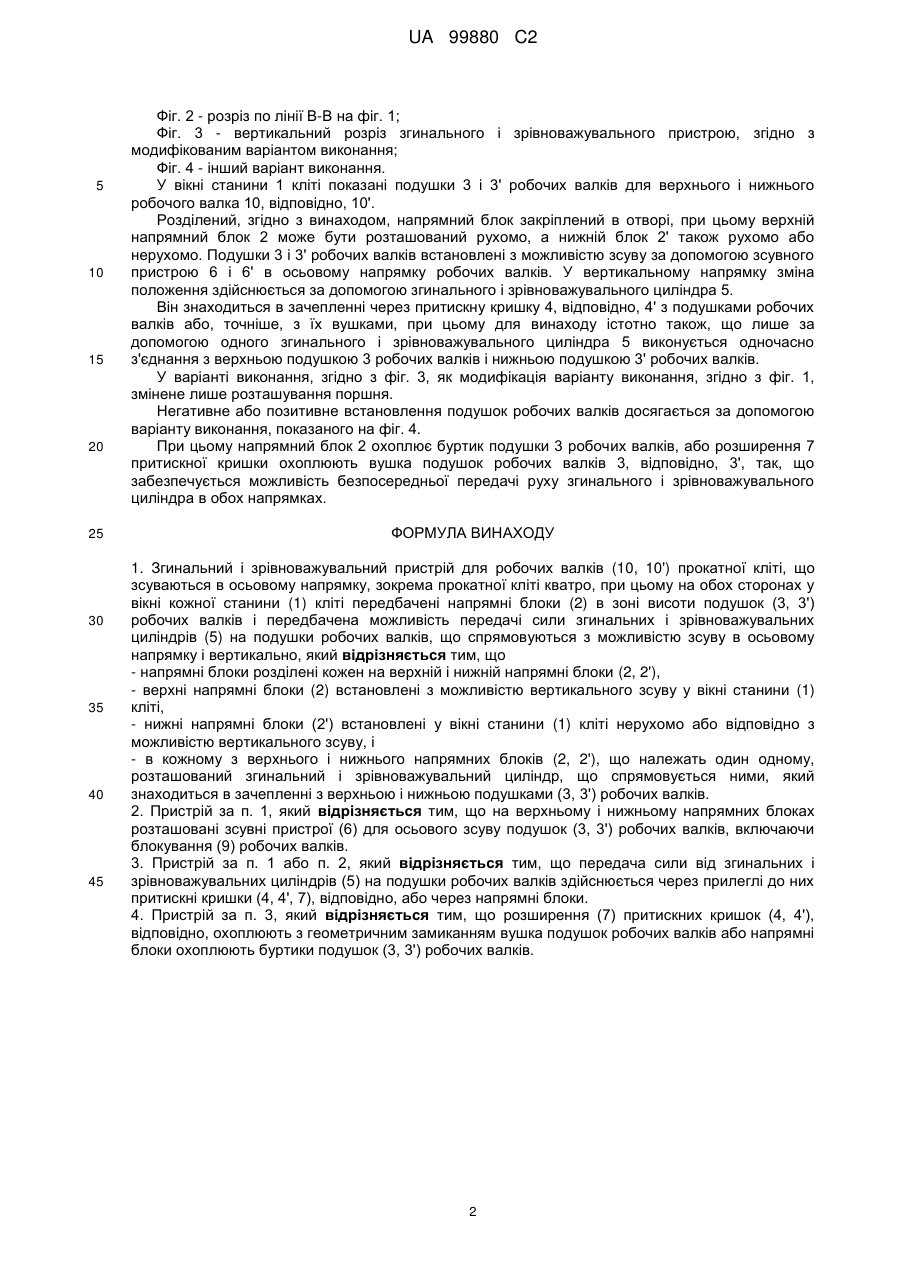

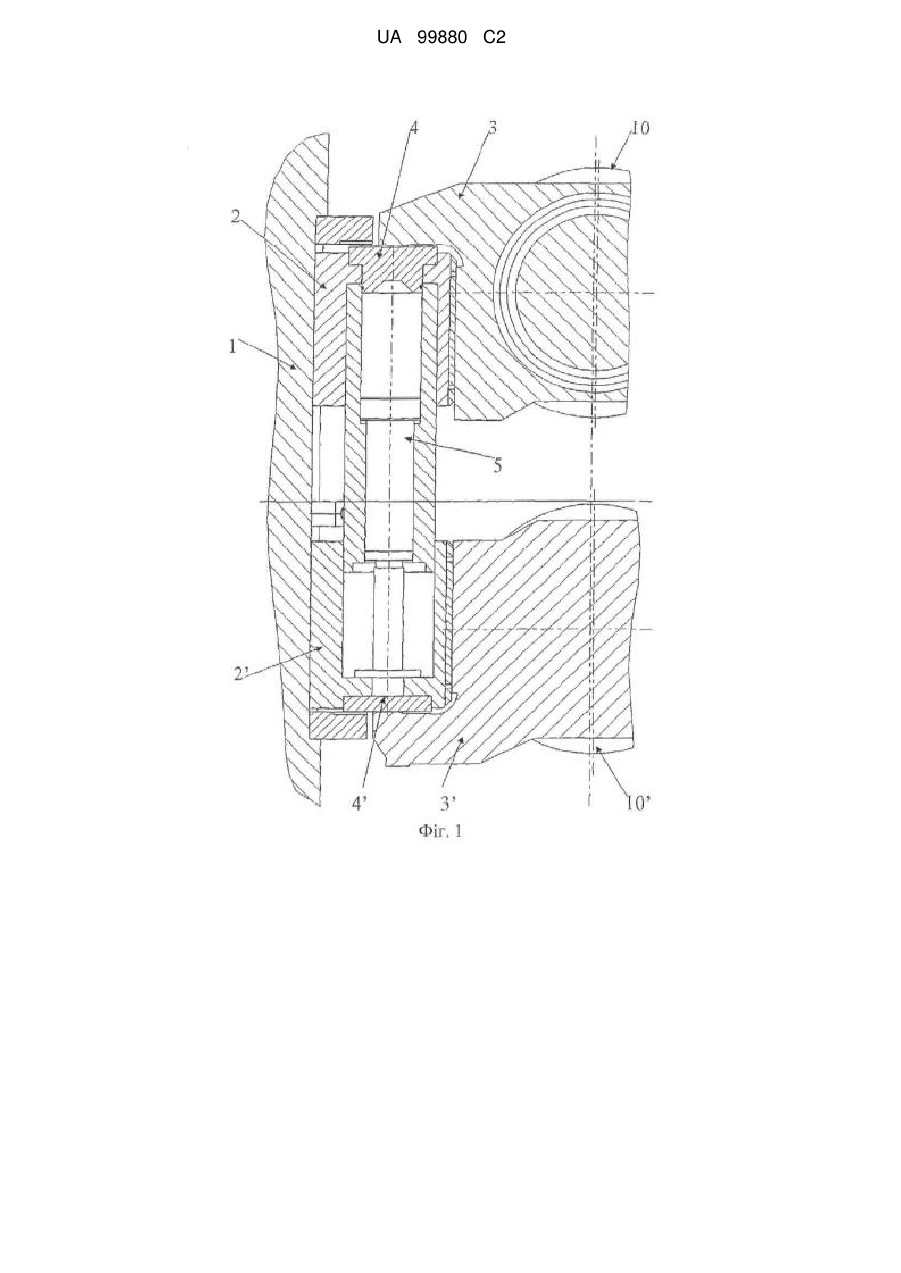

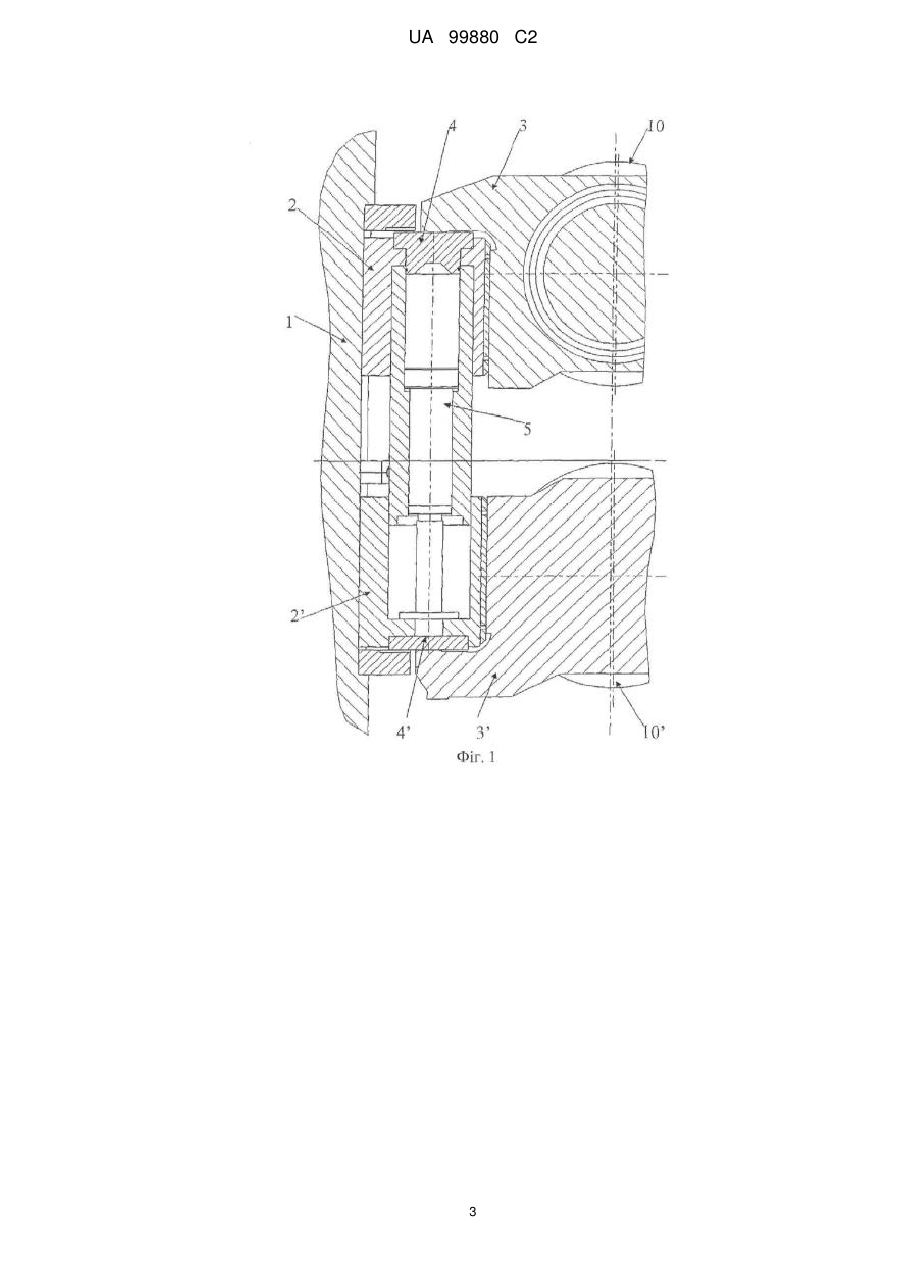

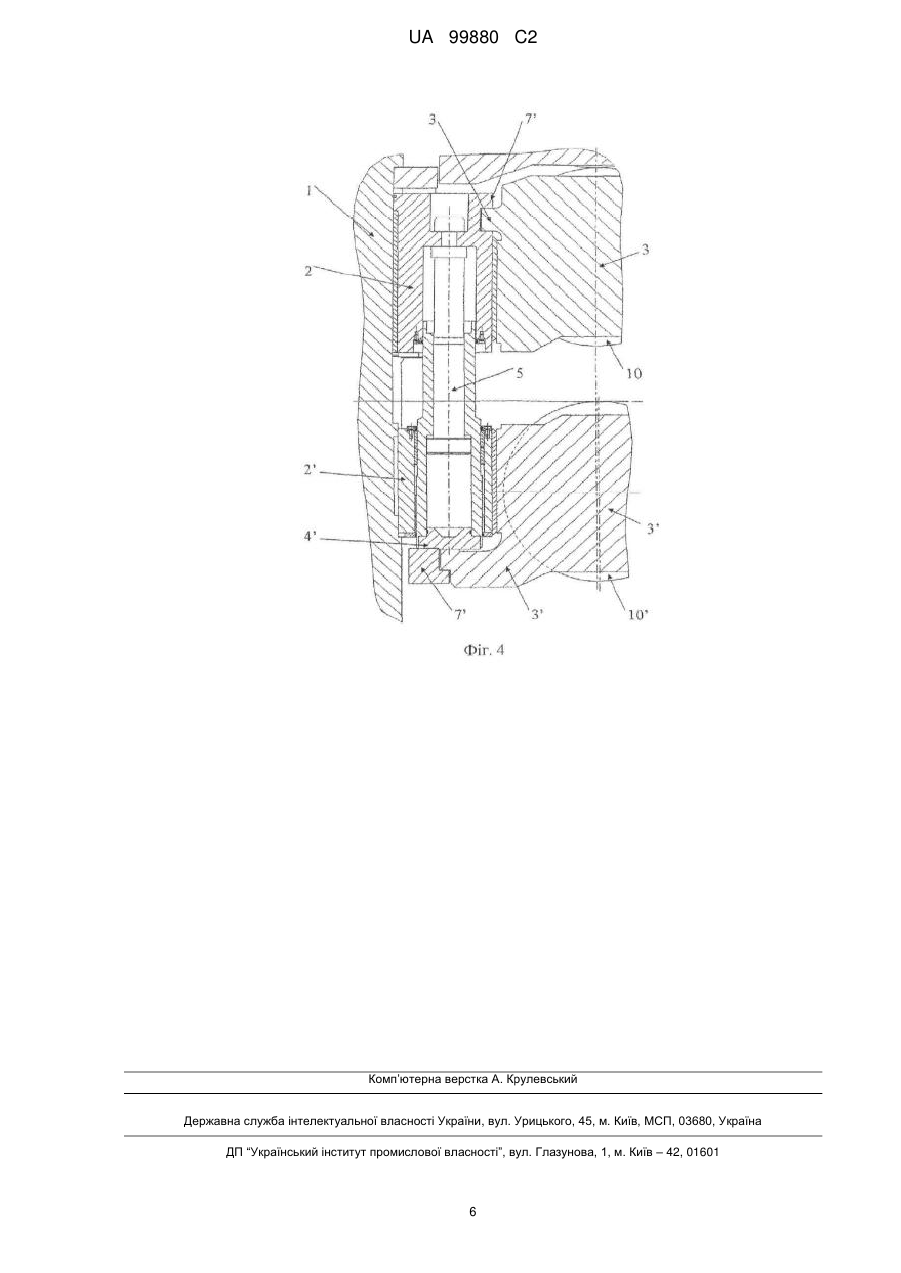

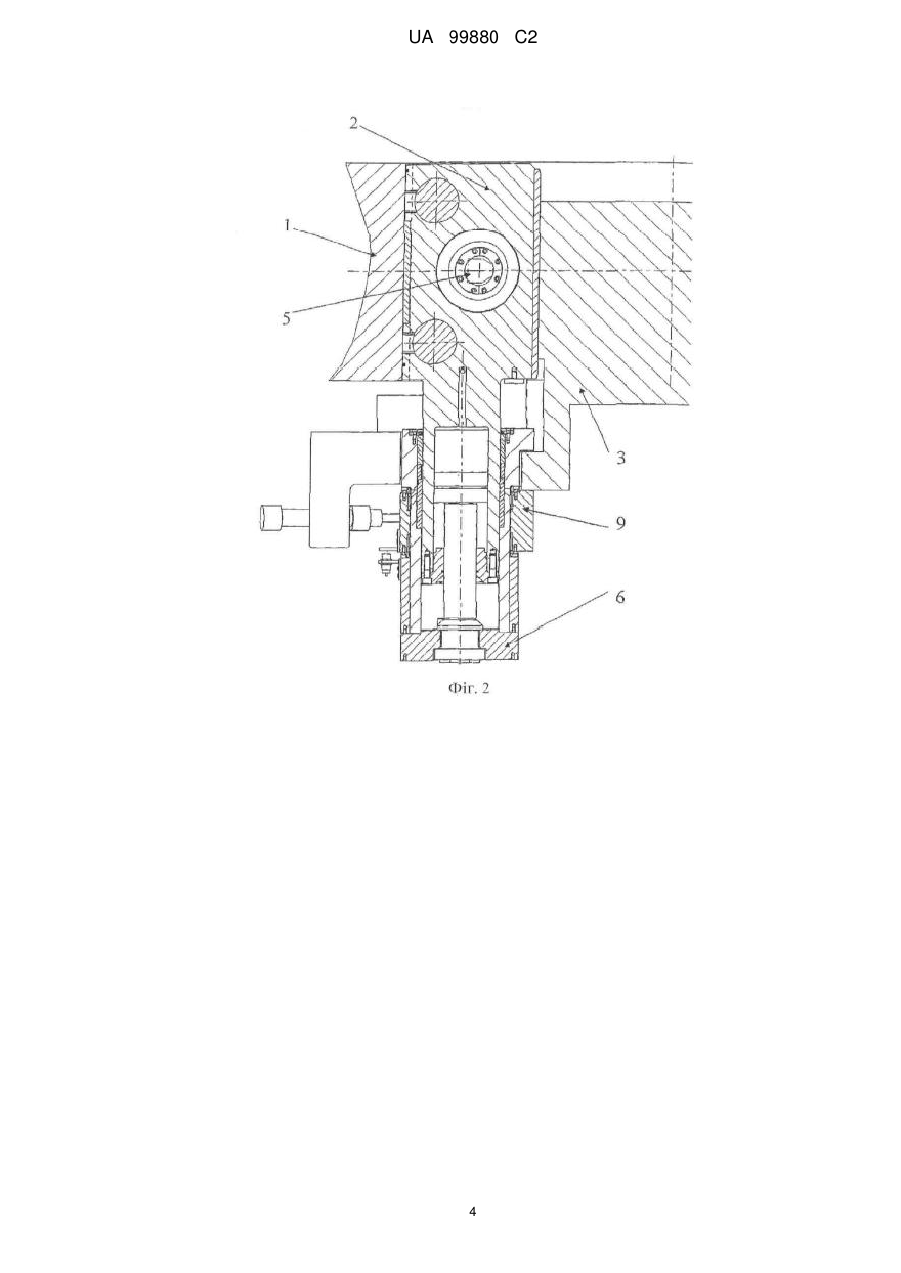

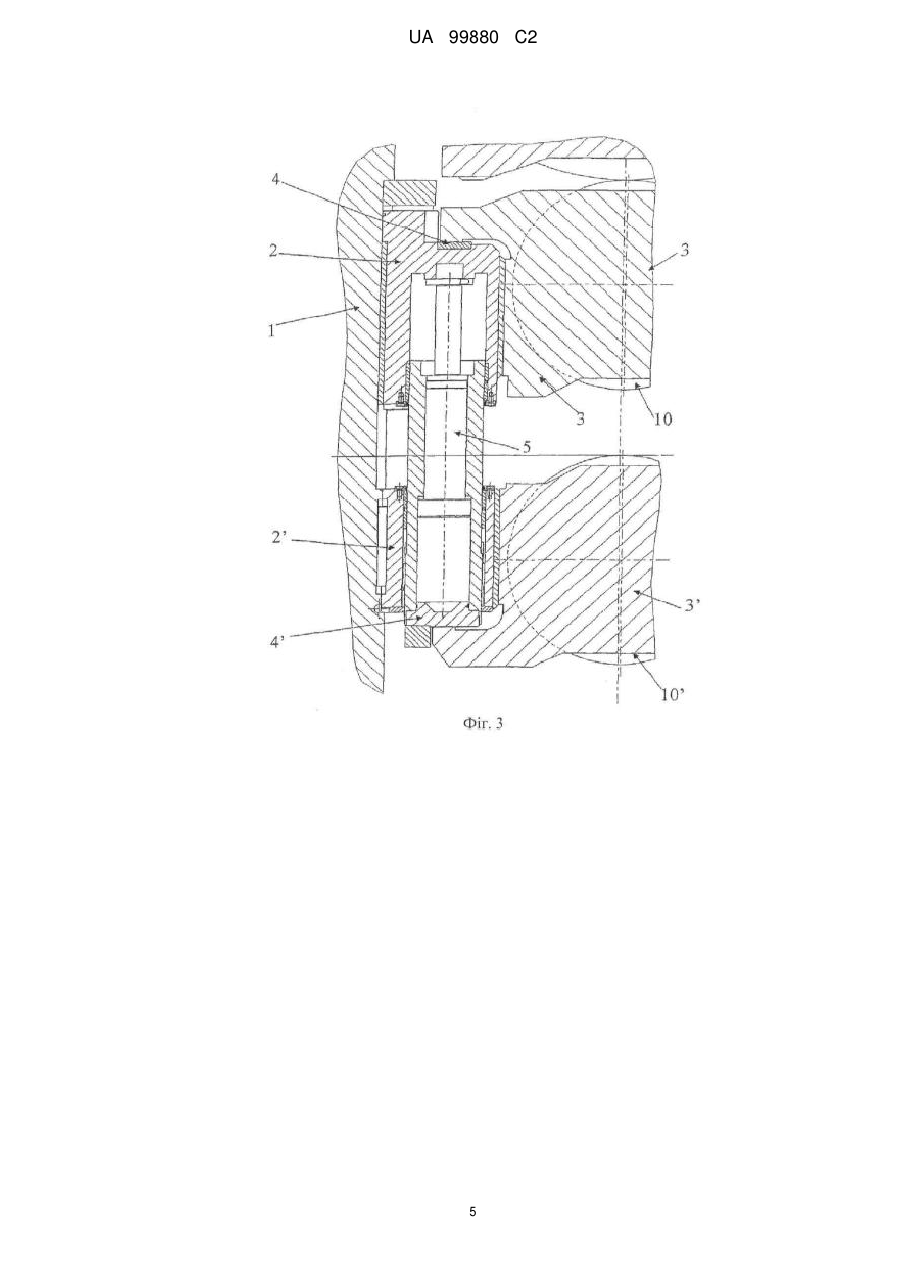

Реферат: Винахід стосується згинального і зрівноважувального пристрою для робочих валків (10, 10') прокатної кліті, що зсуваються в осьовому напрямку, зокрема прокатної кліті кватро, при цьому на обох сторонах у вікні кожної станини (1) кліті передбачені напрямні блоки (2) в зоні висоти подушок (3, 3') робочих валків і передбачена можливість передачі сили згинальних і зрівноважувальних циліндрів (5) на подушки робочих валків, що спрямовуються з можливістю зсуву в осьовому напрямку і вертикально. При цьому передбачено, що напрямні блоки розділені кожен на верхній і нижній напрямні блоки (2, 2'), верхні напрямні блоки (2) встановлені з можливістю зсуву у вікні станини (1) кліті, нижні напрямні блоки (2') встановлені у вікні станини (1) кліті нерухомо або ж з можливістю вертикального зсуву, і в кожному з верхнього і нижнього напрямних блоків (2, 2'), що належать один одному, розташований згинальний і зрівноважувальний циліндр, що спрямовується ними, який знаходиться в зачепленні з верхньою і нижньою подушками робочих валків. UA 99880 C2 (12) UA 99880 C2 UA 99880 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується згинального і зрівноважувального пристрою для робочих валків прокатної кліті, що зсуваються в осьовому напрямку, зокрема, прокатної кліті кватро, при цьому по обидві сторони в отворі кожної станини кліті передбачені напрямні блоки в зоні висоти подушок робочих валків, які передають силу згинальних і зрівноважувальних циліндрів на напрямні з можливістю зсуву в осьовому напрямку і вертикально подушки робочих валків. Такі прокатні кліті можуть розміщуватися в станах гарячої і холодної прокатки, прокатних клітях Стекеля і товстолистових прокатних клітях. Згинальні і зрівноважувальні пристрої вказаного вище виду відомі, наприклад, з ЕР 0 256 408 А2. Хід відомих згинальних і зрівноважувальних циліндрів обмежений, з метою забезпечення достатнього спрямування подушок робочих валків при великих підйомах робочих валків. Задачею винаходу є створення згинального і зрівноважувального пристрою, який забезпечує значно більший підйом робочих валків при одночасному постійному максимальному спрямуванні подушок робочих валків. Ця задача вирішена, згідно з винаходом, в згинальному і зрівноважувального пристрої для робочих валків прокатної кліті, що зсуваються в осьовому напрямку, зокрема, прокатної кліті кватро, при цьому на обох сторонах в отворі кожної станини кліті передбачені напрямні блоки в зоні висоти подушок робочих валків і передбачена можливість передачі сили згинальних і зрівноважувальних циліндрів на напрямні з можливістю зсуву в осьовому напрямку і вертикально подушки робочих валків, який характеризується тим, що - напрямні блоки розділені кожний на верхній і нижній напрямний блок, - верхні напрямні блоки встановлені з можливістю зсуву у вікні станини кліті, - нижні напрямні блоки встановлені у вікні станини кліті нерухомо або ж з можливістю вертикального зсуву, і - в кожному з верхнього і нижнього напрямних блоках, що належать один одному, розташований напрямний ним згинальний і зрівноважувальний циліндр, який знаходиться в зачепленні з верхньою і нижньою подушкою робочих валків. Переважно, передача сили від згинальних і зрівноважувальних циліндрів на подушки робочих валків здійснюється через прилеглі до них притискні кришки. Як особливе виконання передбачено, що притискні кришки охоплюють з геометричним замиканням вушка подушок робочих валків або напрямні блоки - буртики подушок робочих валків. Таким чином, консольний негативно і/або позитивно діючий згинальний пристрій, включаючи функцію урівноваження для стаціонарних або робочих валків, що зсуваються в осьовому напрямку, є особливо придатним для забезпечення високого підйому. Основною ідеєю рішення, згідно з винаходом, є розділення напрямного блоку, що виконується до цього часу у вигляді єдиного цілого, на верхній рухомий блок, а також нижній нерухомий або рухомий напрямний блок. У верхньому або нижньому напрямному блоці розташований або з’єднаний з ним згинальний і зрівноважувальний циліндр, який впливає одночасно на верхній і нижній робочий валок і при цьому спрямовується у відповідному іншому напрямному блоці. На обох напрямних блоках може бути встановлено зсувний пристрій, включаючи блокування робочих валків. Верхній рухомий напрямний блок або обидва рухомих напрямних блоки спрямовуються в станині кліті. Додатково до цього, негативне згинання робочих валків може бути реалізоване за рахунок того, що притискні кришки охоплюють з геометричним замиканням вушка подушок робочих валків, або напрямні блоки - буртики подушок робочих валків. За допомогою винаходу висока надійність сучасної конструкції згинального і зрівноважувального пристрою з’єднується з високою гнучкістю відносно збільшення розмірів вогнища деформації. Інша перевага полягає в тому, що, згідно з винаходом, з мінімальною кількістю згинальних і зрівноважувальних циліндрів забезпечується позитивне і негативне згинання за рахунок одночасного впливу на нижній і верхній робочі валки. Винахід забезпечує більший діапазон регулювання вигину (позитивного і негативного) робочих валків, який потрібен або бажаний для особливих процесів, наприклад, процесу Стекеля з великими коливаннями зусилля валків всередині однієї смуги/проходу. Нижче наводиться більш докладне пояснення винаходу з посиланнями на прикладені креслення, на яких зображено: Фіг. 1 - вертикальний розріз згинального і зрівноважувального пристрою; 1 UA 99880 C2 5 10 15 20 25 30 35 40 45 Фіг. 2 - розріз по лінії В-В на фіг. 1; Фіг. 3 - вертикальний розріз згинального і зрівноважувального пристрою, згідно з модифікованим варіантом виконання; Фіг. 4 - інший варіант виконання. У вікні станини 1 кліті показані подушки 3 і 3' робочих валків для верхнього і нижнього робочого валка 10, відповідно, 10'. Розділений, згідно з винаходом, напрямний блок закріплений в отворі, при цьому верхній напрямний блок 2 може бути розташований рухомо, а нижній блок 2' також рухомо або нерухомо. Подушки 3 і 3' робочих валків встановлені з можливістю зсуву за допомогою зсувного пристрою 6 і 6' в осьовому напрямку робочих валків. У вертикальному напрямку зміна положення здійснюється за допомогою згинального і зрівноважувального циліндра 5. Він знаходиться в зачепленні через притискну кришку 4, відповідно, 4' з подушками робочих валків або, точніше, з їх вушками, при цьому для винаходу істотно також, що лише за допомогою одного згинального і зрівноважувального циліндра 5 виконується одночасно з'єднання з верхньою подушкою 3 робочих валків і нижньою подушкою 3' робочих валків. У варіанті виконання, згідно з фіг. 3, як модифікація варіанту виконання, згідно з фіг. 1, змінене лише розташування поршня. Негативне або позитивне встановлення подушок робочих валків досягається за допомогою варіанту виконання, показаного на фіг. 4. При цьому напрямний блок 2 охоплює буртик подушки 3 робочих валків, або розширення 7 притискної кришки охоплюють вушка подушок робочих валків 3, відповідно, 3', так, що забезпечується можливість безпосередньої передачі руху згинального і зрівноважувального циліндра в обох напрямках. ФОРМУЛА ВИНАХОДУ 1. Згинальний і зрівноважувальний пристрій для робочих валків (10, 10') прокатної кліті, що зсуваються в осьовому напрямку, зокрема прокатної кліті кватро, при цьому на обох сторонах у вікні кожної станини (1) кліті передбачені напрямні блоки (2) в зоні висоти подушок (3, 3') робочих валків і передбачена можливість передачі сили згинальних і зрівноважувальних циліндрів (5) на подушки робочих валків, що спрямовуються з можливістю зсуву в осьовому напрямку і вертикально, який відрізняється тим, що - напрямні блоки розділені кожен на верхній і нижній напрямні блоки (2, 2'), - верхні напрямні блоки (2) встановлені з можливістю вертикального зсуву у вікні станини (1) кліті, - нижні напрямні блоки (2') встановлені у вікні станини (1) кліті нерухомо або відповідно з можливістю вертикального зсуву, і - в кожному з верхнього і нижнього напрямних блоків (2, 2'), що належать один одному, розташований згинальний і зрівноважувальний циліндр, що спрямовується ними, який знаходиться в зачепленні з верхньою і нижньою подушками (3, 3') робочих валків. 2. Пристрій за п. 1, який відрізняється тим, що на верхньому і нижньому напрямних блоках розташовані зсувні пристрої (6) для осьового зсуву подушок (3, 3') робочих валків, включаючи блокування (9) робочих валків. 3. Пристрій за п. 1 або п. 2, який відрізняється тим, що передача сили від згинальних і зрівноважувальних циліндрів (5) на подушки робочих валків здійснюється через прилеглі до них притискні кришки (4, 4', 7), відповідно, або через напрямні блоки. 4. Пристрій за п. 3, який відрізняється тим, що розширення (7) притискних кришок (4, 4'), відповідно, охоплюють з геометричним замиканням вушка подушок робочих валків або напрямні блоки охоплюють буртики подушок (3, 3') робочих валків. 2 UA 99880 C2 3 UA 99880 C2 4 UA 99880 C2 5 UA 99880 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
