Спосіб ведення доменної плавки

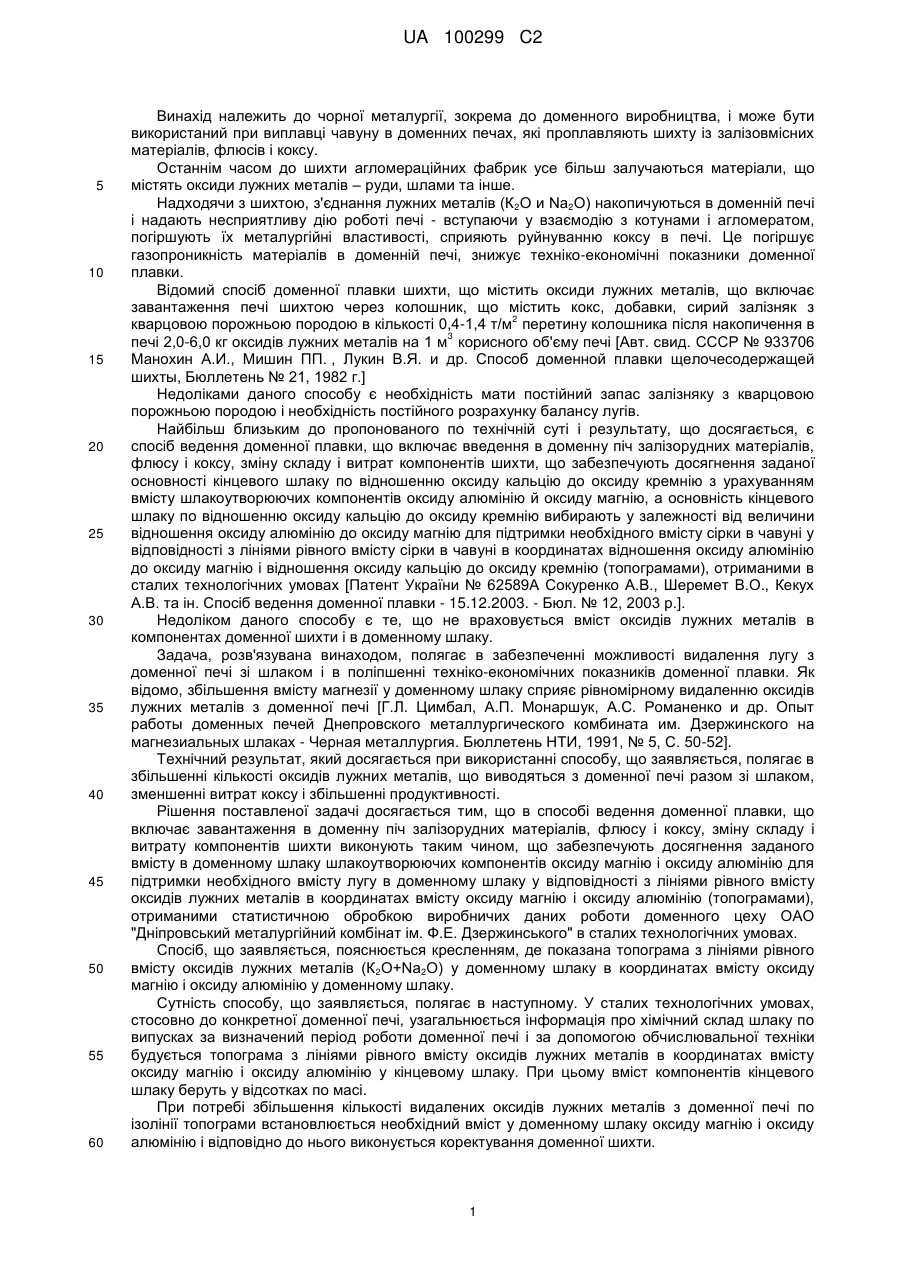

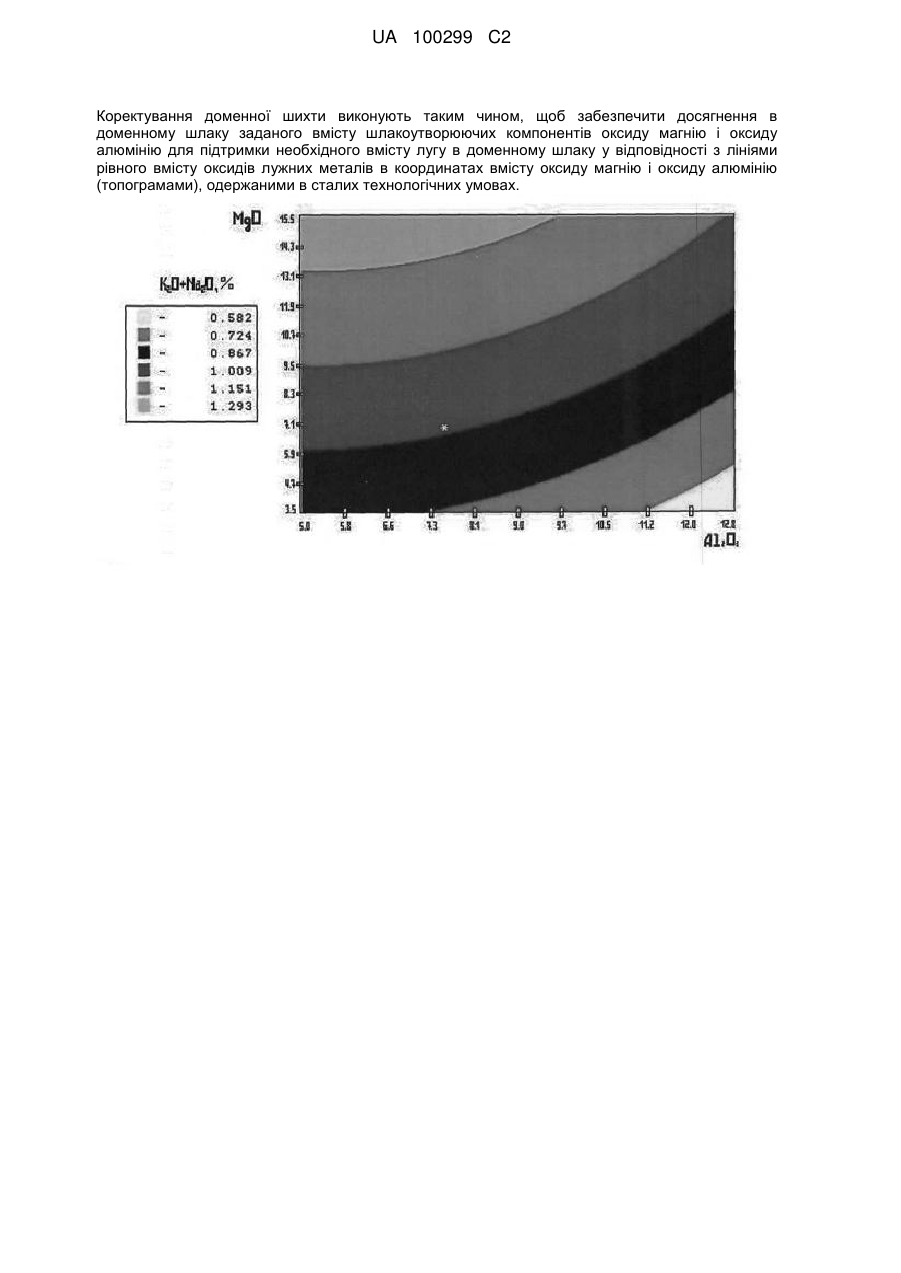

Реферат: Винахід належить до чорної металургії, зокрема до доменного виробництва, і може бути використаний при виплавці чавуну в доменних печах, які проплавляють шихту із залізовмісних матеріалів, флюсів і коксу. Технічний результат: збільшення видалення оксидів лужних металів з доменної печі разом зі шлаком, зменшення витрат коксу і збільшення продуктивності. UA 100299 C2 (12) UA 100299 C2 Коректування доменної шихти виконують таким чином, щоб забезпечити досягнення в доменному шлаку заданого вмісту шлакоутворюючих компонентів оксиду магнію і оксиду алюмінію для підтримки необхідного вмісту лугу в доменному шлаку у відповідності з лініями рівного вмісту оксидів лужних металів в координатах вмісту оксиду магнію і оксиду алюмінію (топограмами), одержаними в сталих технологічних умовах. UA 100299 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до чорної металургії, зокрема до доменного виробництва, і може бути використаний при виплавці чавуну в доменних печах, які проплавляють шихту із залізовмісних матеріалів, флюсів і коксу. Останнім часом до шихти агломераційних фабрик усе більш залучаються матеріали, що містять оксиди лужних металів – руди, шлами та інше. Надходячи з шихтою, з'єднання лужних металів (К2О и Na2O) накопичуються в доменній печі і надають несприятливу дію роботі печі - вступаючи у взаємодію з котунами і агломератом, погіршують їх металургійні властивості, сприяють руйнуванню коксу в печі. Це погіршує газопроникність матеріалів в доменній печі, знижує техніко-економічні показники доменної плавки. Відомий спосіб доменної плавки шихти, що містить оксиди лужних металів, що включає завантаження печі шихтою через колошник, що містить кокс, добавки, сирий залізняк з 2 кварцовою порожньою породою в кількості 0,4-1,4 т/м перетину колошника після накопичення в 3 печі 2,0-6,0 кг оксидів лужних металів на 1 м корисного об'єму печі [Авт. свид. СССР № 933706 Манохин А.И., Мишин ПП. , Лукин В.Я. и др. Способ доменной плавки щелочесодержащей шихты, Бюллетень № 21, 1982 г.] Недоліками даного способу є необхідність мати постійний запас залізняку з кварцовою порожньою породою і необхідність постійного розрахунку балансу лугів. Найбільш близьким до пропонованого по технічній суті і результату, що досягається, є спосіб ведення доменної плавки, що включає введення в доменну піч залізорудних матеріалів, флюсу і коксу, зміну складу і витрат компонентів шихти, що забезпечують досягнення заданої основності кінцевого шлаку по відношенню оксиду кальцію до оксиду кремнію з урахуванням вмісту шлакоутворюючих компонентів оксиду алюмінію й оксиду магнію, а основність кінцевого шлаку по відношенню оксиду кальцію до оксиду кремнію вибирають у залежності від величини відношення оксиду алюмінію до оксиду магнію для підтримки необхідного вмісту сірки в чавуні у відповідності з лініями рівного вмісту сірки в чавуні в координатах відношення оксиду алюмінію до оксиду магнію і відношення оксиду кальцію до оксиду кремнію (топограмами), отриманими в сталих технологічних умовах [Патент України № 62589А Сокуренко А.В., Шеремет В.О., Кекух А.В. та ін. Спосіб ведення доменної плавки - 15.12.2003. - Бюл. № 12, 2003 р.]. Недоліком даного способу є те, що не враховується вміст оксидів лужних металів в компонентах доменної шихти і в доменному шлаку. Задача, розв'язувана винаходом, полягає в забезпеченні можливості видалення лугу з доменної печі зі шлаком і в поліпшенні техніко-економічних показників доменної плавки. Як відомо, збільшення вмісту магнезії у доменному шлаку сприяє рівномірному видаленню оксидів лужних металів з доменної печі [Г.Л. Цимбал, А.П. Монаршук, А.С. Романенко и др. Опыт работы доменных печей Днепровского металлургического комбината им. Дзержинского на магнезиальных шлаках - Черная металлургия. Бюллетень НТИ, 1991, № 5, С. 50-52]. Технічний результат, який досягається при використанні способу, що заявляється, полягає в збільшенні кількості оксидів лужних металів, що виводяться з доменної печі разом зі шлаком, зменшенні витрат коксу і збільшенні продуктивності. Рішення поставленої задачі досягається тим, що в способі ведення доменної плавки, що включає завантаження в доменну піч залізорудних матеріалів, флюсу і коксу, зміну складу і витрату компонентів шихти виконують таким чином, що забезпечують досягнення заданого вмісту в доменному шлаку шлакоутворюючих компонентів оксиду магнію і оксиду алюмінію для підтримки необхідного вмісту лугу в доменному шлаку у відповідності з лініями рівного вмісту оксидів лужних металів в координатах вмісту оксиду магнію і оксиду алюмінію (топограмами), отриманими статистичною обробкою виробничих даних роботи доменного цеху ОАО "Дніпровський металургійний комбінат ім. Ф.Е. Дзержинського" в сталих технологічних умовах. Спосіб, що заявляється, пояснюється кресленням, де показана топограма з лініями рівного вмісту оксидів лужних металів (К2О+Na2O) у доменному шлаку в координатах вмісту оксиду магнію і оксиду алюмінію у доменному шлаку. Сутність способу, що заявляється, полягає в наступному. У сталих технологічних умовах, стосовно до конкретної доменної печі, узагальнюється інформація про хімічний склад шлаку по випусках за визначений період роботи доменної печі і за допомогою обчислювальної техніки будується топограма з лініями рівного вмісту оксидів лужних металів в координатах вмісту оксиду магнію і оксиду алюмінію у кінцевому шлаку. При цьому вміст компонентів кінцевого шлаку беруть у відсотках по масі. При потребі збільшення кількості видалених оксидів лужних металів з доменної печі по ізолінії топограми встановлюється необхідний вміст у доменному шлаку оксиду магнію і оксиду алюмінію і відповідно до нього виконується коректування доменної шихти. 1 UA 100299 C2 5 Зменшення кількості лугів, що залишаються в печі, приводить до поліпшення газодинамічних умов доменної плавки, збільшує стійкість гарнісажу і вогнетривкої кладки, сприяє стабільній роботі горна. Кожен кілограм виведених з доменній печі циркулюючих лугів дає зменшення витрати коксу на 7-8 кг [Н.А. Гладков, С.А. Николаев, Л.Г. Будник. Влияние щелочей на расход кокса - Металлургическая и горнорудная промышленность. 1986, № 2, С. 78]. Таким чином, застосування пропонованого способу сприяє видаленню оксидів лужних металів з доменної печі і підвищенню техніко-економічних показників доменної плавки (зменшенню витрат коксу і збільшенню продуктивності), а отже вирішується поставлена задача. 10 ФОРМУЛА ВИНАХОДУ 15 Спосіб ведення доменної плавки, що включає завантаження в доменну піч залізорудних матеріалів, флюсу і коксу, коректування складу і витрати компонентів шихти, який відрізняється тим, що коректування доменної шихти виконують таким чином, щоб забезпечити досягнення в доменному шлаку заданого вмісту шлакоутворюючих компонентів оксиду магнію і оксиду алюмінію для підтримки необхідного вмісту лугу в доменному шлаку у відповідності з лініями рівного вмісту оксидів лужних металів в координатах вмісту оксиду магнію і оксиду алюмінію (топограмами), одержаними в сталих технологічних умовах. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
