Гідропривід затвора водонапірної греблі

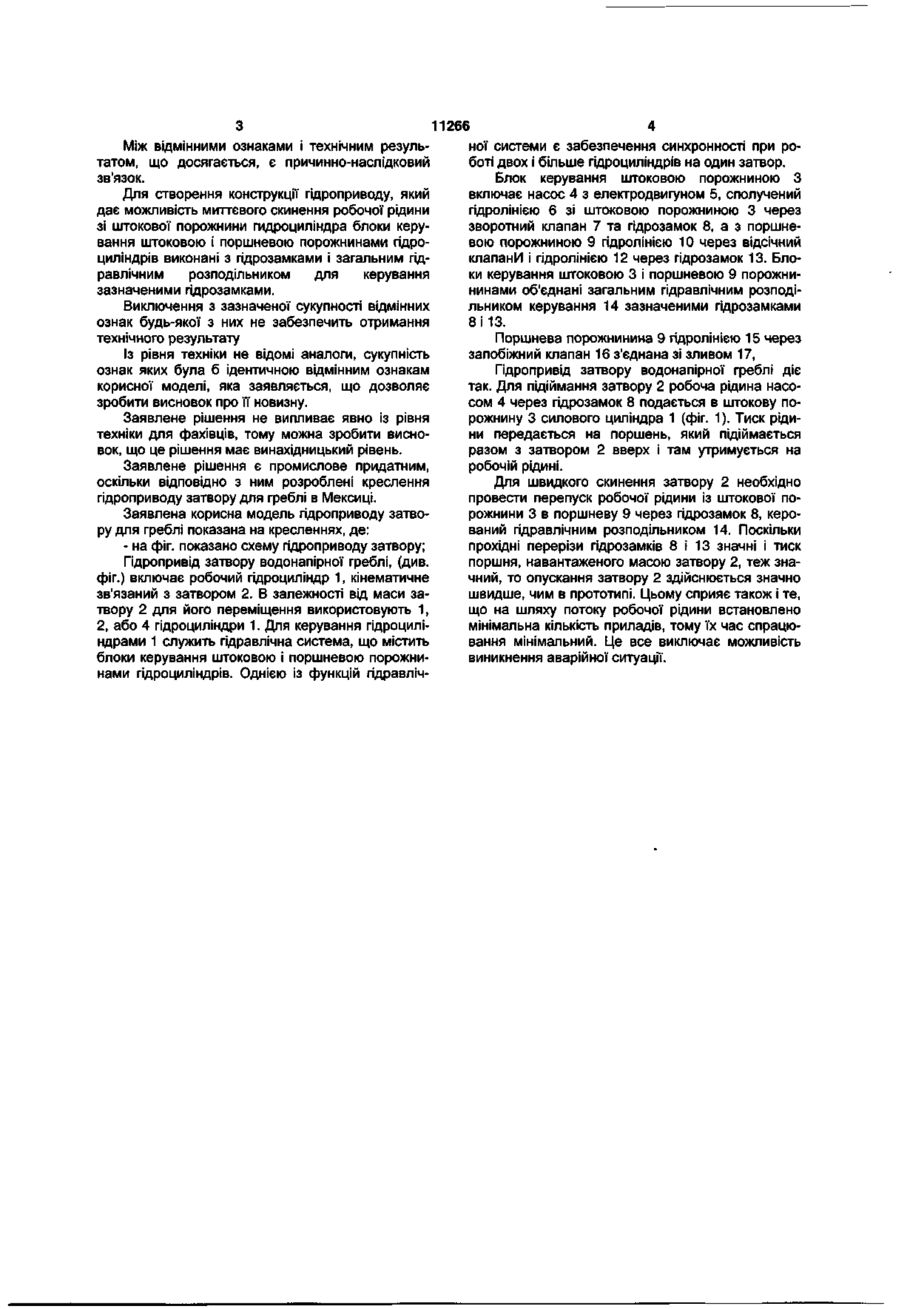

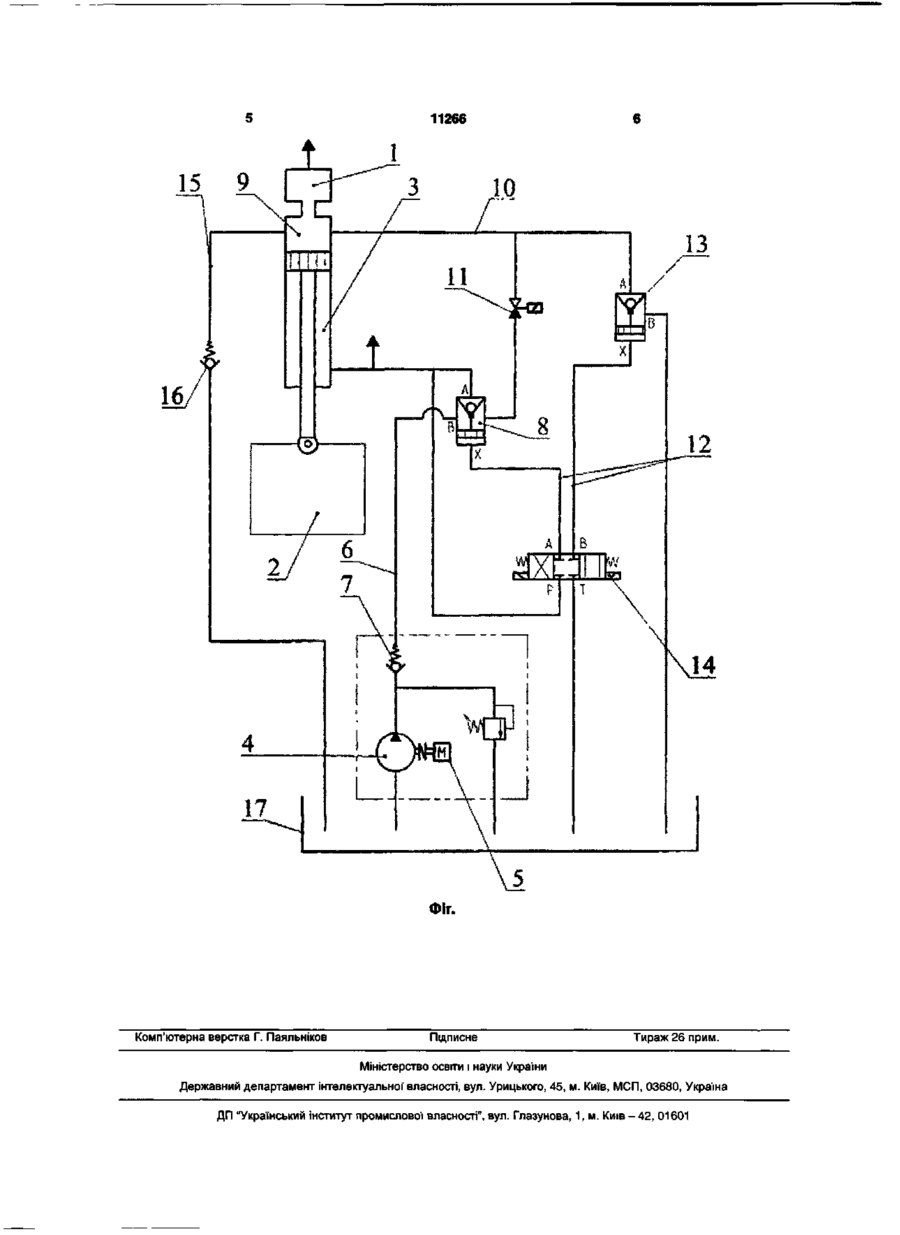

Гідропривід затвора водонапірної греблі, що містить робочі гідроциліндри, кінематично зв'язані з затвором, і гідравлічну систему керування гідроциліндрами, що містить блоки керування штоковою і поршневою порожнинами гідроциліндрів, який відрізняється тим, що блоки керування штоковою й поршневою порожнинами виконані з гідрозамками і загальним гідравлічним розподільником для керування зазначеними гідрозамками. Корисна модель відноситься до гідротехнічних споруджень, точніше до водонапірних гребель з опускними затворами, а саме до гідравлічного приводу цих затворів. Основними елементами конструкції відомих водонапірних гребель є опускні затвори, оснащені гідравлічним приводом, для якого використовуються потужні силові циліндри. Задачею силових циліндрів є-підіймання та якомога швидке опускання затвору. Інколи маса затвору сягає до 300400 тон, а для його переміщення використовують 4 циліндри, які повинні діяти синхронно, щоб не виникло перекошення затвору при опусканні. Відомий гідропривід затвору водонапірної греблі, що включає робочий гідроциліндр, кінематичне зв'язаний з затвором і гідравлічну систему керування гідроциліндром, що містить блоки керування штоковою і поршневою порожнинами гідроциліндра, які виконані з гідророзподільниками, [див., наприклад, книгу ГА. Полонського "Механічне обладнання гідротехнічних споруд", Енерговидав, 1982, стор. 169-170]. До недоліків такого гідроприводу треба віднести неможливість швидкого опускання затвору, обумовлену тим, що гідророзподільник дає сигнал на цілий ряд приборів, і кожний з них має свій час реагування, тобто вони не можуть забезпечити виконання поставленої задачі по швидкості спрацьовування. Також відомий гідропривід затвору водонапірної греблі, що включає робочі гідроциліндри, кінематичне зв'язані з затвором і гідравлічну систему керування гідроциліндрами, що містить насосну установку, блоки керування штоковою і поршне вою порожнинами гідроциліндрів, які виконані з гідророзподільниками, [див., наприклад, книгу Г.А. Полянського "Механічне обладнання гідротехнічних споруд", Енергія, 1974, стор. 168-170, рис.1115]. По сукупності основних істотних ознак і функціональному призначенню зазначений гідропривід затвору є найбільш близьким до корисної моделі, що заявляється, і може бути прийнятий за прототип. Не зважаючи на те, що в прототипі використовуються гідрозамки, схема керування ними залишена без змін через гідророзподільники, а тому недоліки залишаються колишніми - не вирішується питання швидкого опускання затвору, що може призвести до аварійної ситуації на греблі. В основу корисної моделі покладена задача розробки системи керування затворами греблі, яка б давала можливість швидкого опускання затвору. Рішення цієї задачі забезпечується за рахунок технічного результату, що полягає в створенні конструкції гідроприводу, який дає можливість миттєвого скинення робочої рідини зі штокової порожнини гидроциліндра. Для досягнення цього технічного результату в гідроприводі затвору водонапірної греблі, що включає робочі гідроциліндри, кінематичне зв'язані з затвором і гідравлічну систему керування гідроциліндрами, що містить блоки керування штоковою і поршневою порожнинами гідроциліндрів, останні виконані з гідрозамками і загальним гідравлічним розподільником для керування зазначеними гідрозамками. CD CD CM 11266 Між відмінними ознаками і технічним результатом, що досягається, є причинно-наслідковий зв'язок. Для створення конструкції гідроприводу, який дає можливість миттєвого скинення робочої рідини зі штокової порожнини гидроциліндра блоки керування штоковою і поршневою порожнинами гідроциліндрів виконані з гідрозамками і загальним гідравлічним розподільником для керування зазначеними гідрозамками. Виключення з зазначеної сукупності відмінних ознак будь-якої з них не забезпечить отримання технічного результату Із рівня техніки не відомі аналоги, сукупність ознак яких була б ідентичною відмінним ознакам корисної моделі, яка заявляється, що дозволяє зробити висновок про її новизну. Заявлене рішення не випливає явно із рівня техніки для фахівців, тому можна зробити висновок, що це рішення має винахідницький рівень. Заявлене рішення є промислове придатним, оскільки відповідно з ним розроблені креслення гідроприводу затвору для греблі в Мексиці. Заявлена корисна модель гідроприводу затвору для греблі показана на кресленнях, де: - на фіг. показано схему гідроприводу затвору; Гідропривід затвору водонапірної греблі, (див. фіг.) включає робочий гідроциліндр 1, кінематичне зв'язаний з затвором 2. В залежності від маси затвору 2 для його переміщення використовують 1, 2, або 4 гідроциліндри 1. Для керування гідроциліндрами 1 служить гідравлічна система, що містить блоки керування штоковою і поршневою порожнинами гідроциліндрів. Однією із функцій гідравліч ної системи є забезпечення синхронності при роботі двох і більше гідроциліндрів на один затвор. Блок керування штоковою порожниною З включає насос 4 з електродвигуном 5, сполучений гідролінією 6 зі штоковою порожниною 3 через зворотний клапан 7 та гідрозамок 8, а з поршневою порожниною 9 гідролінією 10 через відсічний клапани і гідролінією 12 через гідрозамок 13. Блоки керування штоковою 3 і поршневою 9 порожнининами об'єднані загальним гідравлічним розподільником керування 14 зазначеними гідрозамками 8 і 13. Поршнева порожнинина 9 гідролінією 15 через запобіжний клапан 16 з'єднана зі зливом 17, Гідропривід затвору водонапірної греблі діє так. Для підіймання затвору 2 робоча рідина насосом 4 через гідрозамок 8 подається в штокову порожнину 3 силового циліндра 1 (фіг. 1). Тиск рідини передається на поршень, який підіймається разом з затвором 2 вверх і там утримується на робочій рідині. Для швидкого скинення затвору 2 необхідно провести перепуск робочої рідини із штокової порожнини 3 в поршневу 9 через гідрозамок 8, керований гідравлічним розподільником 14. Поскільки прохідні перерізи гідрозамків 8 і 13 значні і тиск поршня, навантаженого масою затвору 2, теж значний, то опускання затвору 2 здійснюється значно швидше, чим в прототипі. Цьому сприяє також і те, що на шляху потоку робочої рідини встановлено мінімальна кількість приладів, тому їх час спрацювання мінімальний. Це все виключає можливість виникнення аварійної ситуації. 11266 15 9 ФІГ. Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
