Кільце закупорювальної кришки для з’єднання з ємністю (варіанти)

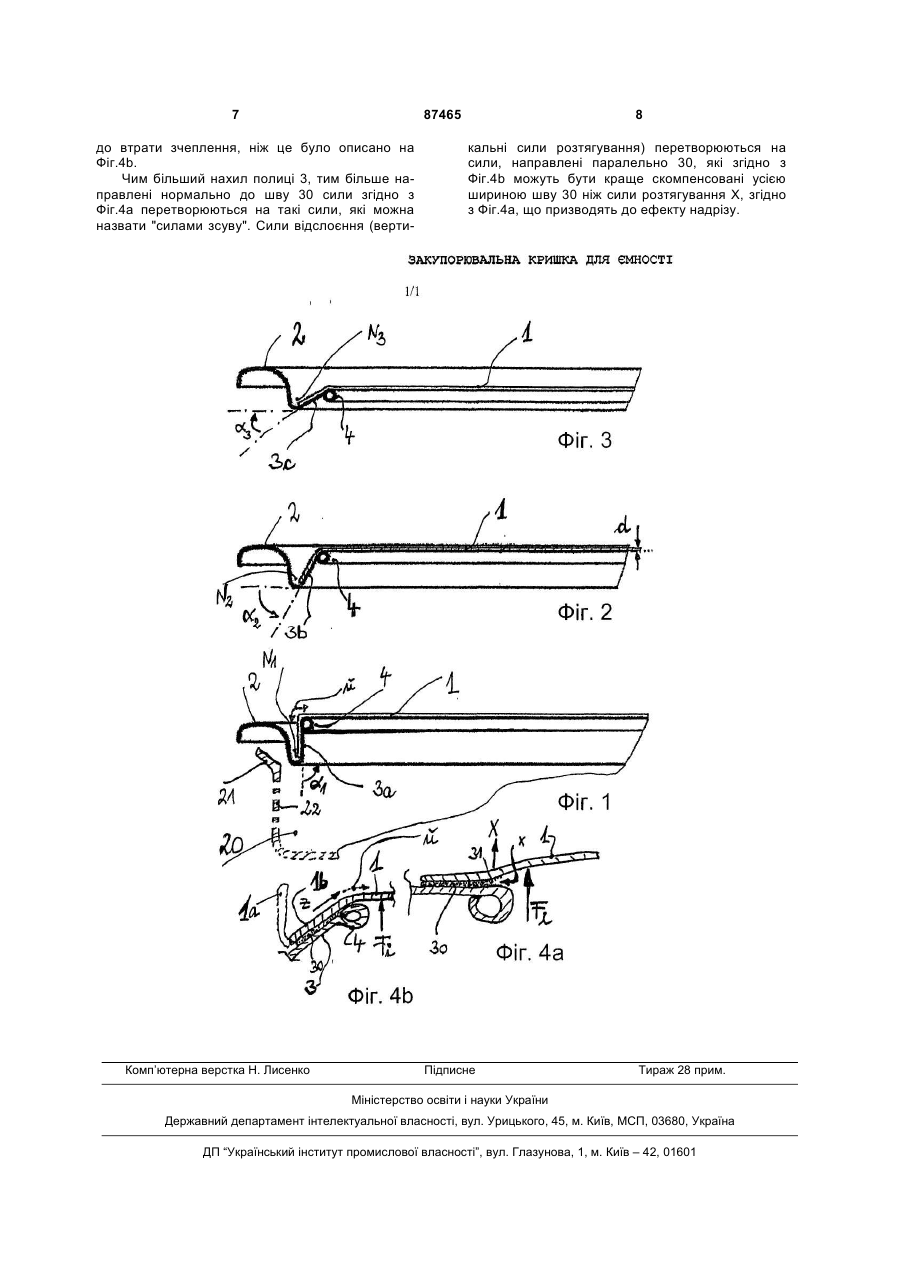

1. Кільце закупорювальної кришки для з'єднання з ємністю (20) і для ущільнення перетинки (1), що закріплена на частині обідка за допомогою ущільнювача і перекриває внутрішній отвір кришки, призначена для запечатування ємності (20) способом завальцювання, яка містить округлу плоску полицю (3а, 3b, 3с), що на зовнішньому боці радіально переходить у крайовий обідок (2), а між крайовим обідком і полицею розташований неперервний жолобок (N1, N2, N3), та крайовий обідок, що має форму, необхідну для з'єднання з ємністю; пласка округла полиця пристосована для з'єднання з частиною краю перетинки за допомогою ущільнювача і нахилена відносно площини перетинки (1), що з'єднана з нею під кутом (α1, α2, α3), відмінним від нуля. 2. Кільце закупорювальної кришки для з'єднання з ємністю (20) і для ущільнення перетинки (1), що закріплена на частині обідка за допомогою ущільнювача і перекриває центральний внутрішній отвір кільця кришки, призначена для запечатування ємності (20) способом завальцювання, яка містить неперервну плоску полицю (3а, 3b, 3с) , яка на зовнішньому боці радіально переходить у крайовий з'єднувальний обідок (2), а між з'єднанням і полицею розташований неперервний жолобок (N1, N2, N3); плоска полиця спрямована вгору під кутом до горизонтальної площини і містить на своїй внутрішній крайці внутрішній завиток (4), розташований таким чином, що під дією сили тиску (Fi), яка направлена нормально до площини перетинки 2 (19) 1 3 87465 4 тискною поверхнею, яка простягається до обідка (2), і плоскою полицею (3а, 3b, 3с), що орієнтова на похило. Винахід стосується закупорювальної кришки особливої форми для оптимізації дії сили, що виникає у перекритті, яке працює за принципом арочної мембрани, дія сили оптимізується в стрічці, що зв'язує, зокрема - ущільнювальному стику (шву), аби збільшити міцність і стабільність шву щодо існуючого внутрішнього тиску, коли ємність закрита. Цією конструкцією можуть бути краще скомпенсовані також інші дії сили. Розпочинаючи зі звичайної конструкції кільцевої кришки, порівняємо, наприклад, ЕР-А 408 268 (СМВ) чи WO-A 97/49510 (Impress), там Фіг.4, або GB-A 2 022 474 (Swiss Aluminium), які зовні містять ободок, а всередині - горизонтально розташовану плоску полицю, причому кріплення плівкової мембрани до цієї полиці потребує удосконалення. У нормальних умовах ободок кришки спочатку накривають всередині плівкою для запечатування. Завдяки цьому утворюється неперервний ущільнювальний шов (стик) певної ширини, який очевидно розташовується на плоскій полиці. Тут до плівки, що накриває, прикладені утримуючі сили та, оскільки вона трохи вигнута завдяки розвитку внутрішнього тиску, сили, які створюють напруження в ущільнювальному шві у місці кріплення, починаючи зсередини і направлені на розрив, але переважно не більші сил зчеплення. Нахилений ободок кришки також відомий з попереднього рівня техніки, наприклад, кришки, що вдавлюються, для порівняння - DE-A 28 30 614 (Officine Monfalconese) чи WO-A 00/21840 (Brasilata Metallicas). Винахід починається з технічної проблеми збільшення утримуючої сили на плоскій полиці без внесення додаткових змін у консистенцію, клейкість чи ширину ущільнювального шву. Цей винахід пропонує встановлювати плоску полицю не горизонтально, а ставити її нахиленою на такий кут, щоб використовувати її площину як основну при з'єднуванні перетинки (мембрани), що накриває, шляхом запечатування. Для цього плоска полиця направлена догори, що дозволяє встановлювати з допомогою названої площини широкий діапазон кутів від більше, ніж 10° і до практично 90°. Однак, перетинка не мусить вже бути з'єднана шляхом запечатування, а ободок кришки також описаний і підданий напруженню таким чином, аби перетинка не була з'єднана шляхом запечатування (пункт 1), а гіпотетично служить мірою, до якої площина використовується в якості основної. Ця площина може також розглядатися як "горизонтальна" (пункт 2), якщо ободок кришки розташований на поверхні. Кут (нахил) полиці має величину понад 10°, у межах між 25° і 35°, та між 40° і 60° чи суттєво вертикально, або переважно між 80° і 90° (пункти формули від 3 до 7). Якщо полиця нахилена, між неперервною стінкою, що виступає як середня стінка і переходить у ободок, та нахиленою полицею утворюється клиноподібний жолобок. Ця клиноподібна конструкція має дві стінки, розташовані не паралельно, і область закругленого днища, що проходить як неперервний жолобок і є найнижчою точку кришки, яку видно в аксіальному напрямку. Ободок проходить по колу і вигинається назовні і донизу та призначений для закатки кришки на крайці ємності. У якості шву може бути використаний подвійний шов. Головним чином, отвір кришки запечатують спочатку перетинкою і постачають у такому готовому вигляді, ємність завантажують продуктами, які треба запакувати, на відповідному обладнанні, аби потім накрити його з'єднаними ободком кришки і перетинкою, і далі утворити подвійний шов на крайці. У потрібних точках на краю перетинки може бути встановлена одна чи кілька скоб, які служать для відкриття і розчеплення з'єднувального шву. Весь з'єднувальний шов роз'єднується по колу і відкриває внутрішній об'єм, щоб відкрити доступ до запакованого продукту. З внутрішнього боку плоскої полиці, яку встановлено з нахилом (пункт 9) може бути зроблений крайовий завиток. Він утворює точку згину для мембрани, яка переходить на цьому внутрішньому завитку в горизонтальне положення (без напруження внутрішнім тиском), тоді як край цієї перетинки нахилений згідно з орієнтацією полиці і проходить по ній через шов (стик), що запечатує (стрічку, що зв'язує), утворюючи з'єднання з можливістю відслоєння. Завдяки цьому згину сили тиску в закритій ємності, що діють на перетинку, принаймні частково перетворюються на сили розтягування, які діють у напрямку, паралельному ущільнювальному стику. У цьому напрямку може бути прикладена суттєво більша сила, бо цій силі розтягування протидіє уся ширина шву. Чиста сила розтягування, яка направлена перпендикулярно до стику і яка присутня, наприклад, під час відривання чи відкриття отвору, може бути зменшена для закритих умов. Завдяки цьому можна віддалити момент часу, коли припиняється зчеплення у шві, що запечатує, так зване руйнування зчеплення, яке замість початку при 25Н може бути змінено до більших значень, аж до 40Н. У випадку кута нахилу, що дорівнює суттєво 90° (пункт 6), зусилля руйнування може досягнути 50Н. У якості перетинки може використовуватися металева або пластикова плівка, запечатана на краю. Можливе також використання композитних плівок (кілька шарів) чи металізованих плівок, які треба застосовувати шляхом запечатування. Якщо в якості перетинки використовують металеву плівку, то як поверхня, що запечатує, може слу 5 жити ущільнювальна смужка на плоскій полиці, яку прикладають окремо. Вона має значну ширину, яка складає більше половини, переважно всю ширину полиці (пункт 12). Якщо використовують полицю, встановлену переважно вертикально (перпендикулярно до горизонтальної площини перетинки), то завиток на внутрішньому краї може навіть аксіально виступати над верхнім краєм закаточного ободка кришки (пункт 13). Приклади пояснюють і доповнюють винахід. Фіг.1 відображає профіль кришки, який показано в осьовому перерізі. Фіг.2 відображає альтернативну конструкцію з нахиленою іншим чином полицею. Фіг.З відображає третю конструкцію з полицею, яку встановлено іншим чином, тепер більш горизонтально. Фіг.4а, Фіг.4b відображають різницю між силами розтягування і силами розриву при навантаженні тиску всередині ємності до внутрішньої поверхні перетинки 1, навантаження тиску позначене через Fі. На Фіг.1 показано переріз отвору кришки у закритому положенні, накритого плівкою 1, яка може мати багато можливих варіантів конструкції, наприклад, може бути виготовлена з пластику чи металу, або композитного матеріалу з таких шарів. Ободок 2 розташований у зоні, яка міститься на краю кришки, накритої плівкою, і має суттєво U-подібну форму. У жолобку N1, утвореному між внутрішньою стінкою ободка, як стінки оправки, і полицею За, яка спрямована догори, знаходиться U-подібна форма протилежної орієнтації. Крайова зона перетинки 1 прилягає до шару ущільнювача, який спеціально не показано тут, розташованого на аксіальному зовнішньому боці полиці. При розгляді шару ущільнювача, для прикладу зроблено посилання на Фіг.4b, яка демонструє цей шар 30, як клейкий шар, виготовлений, наприклад, з клею чи іншого підхожого клейкого і сумісного з їжею матеріалу. Ємність 20, схематично показана як така, що має крайку 21, розташовану під тупим кутом, до якої при накритті притискається ободок 2, аби потім за допомогою закаточної машини і шовного ролику утворити такий подвійний шов, щоб ємність 20 була закупорена. Стінка 22, показана у вертикальному положенні, визначає висоту об'єму ємності 20, який буде отримано. На внутрішньому боці полиці 3а зроблено внутрішній завиток 4, детальну конструкцію якого можна зрозуміти з Фіг.4а, 4b. Він дозволяє уникнути ризику розрізу і призначений для згину перетинки 1, та розташований між ущільнювальною частиною, яка міститься на краю кришки, в зоні 1b, і плоскою частиною, яка простягається над всім внутрішнім прорізом всередині ободка кришки 4 і перекриває його, без сторонньої підтримки. Нахил полиці, який приблизно дорівнює 90°, позначений для варіанта реалізації на Фіг.1 через кут α1. Таким чином, положення полиці є суттєво перпендикулярним до площини, що визначається внутрішньою частиною перетинки 1. У цьому при 87465 6 кладі внутрішній ободок 4 трохи аксіально виступає над верхньою частиною зовнішнього ободка 2 таким чином, що перетинка виступає вище за цей зовнішній край. Можливий варіант нахилу α2 для полиці 3b показаний на Фіг.2. Цей кут знаходиться в межах між 40° та 60° і визначається описаною площиною мембрани 1 товщини d, яка зображена дуже тонкою. На відміну від товщини перетинки 1, шар металу в ободку кришки є більш товстим, аби утворена геометрія зберігалася упродовж нормального використання, за винятком деформування ободка 2 під час закатки, коли формують шов на крайці 21 ємності 20. Менша величина нахилу α2 у порівнянні з Фіг.1, утвореного полицею і показаного на Фіг.2, призводить до іншої форми жолобка N2, що має переважно клиноподібну форму і закруглене днище. Це закруглене днище є найнижчою точкою кришки, яка може бути виготовлений круглої, овальної, довгастої чи прямокутної форми з трохи закругленими внутрішніми кутами, якщо в області цих внутрішніх кутів уможливлено створення внутрішнього завитку 4. Наступна конструкція показана на Фіг.3, де кут нахилу α3 полиці 3с вибраний в межах від 25° до 35°. До неї підходять усі інші деталі попереднього опису, що стосуються Фіг.2. Тут також внутрішній завиток 4 слугує точкою згину мембрани в області між точками запечатування 30, 1b, що розташовані по колу, і внутрішньою поверхнею 1 для накриття отвору всередині внутрішнього завитку 4. У наступних прикладах, що окремо не представлені, кут α3 може бути зменшений аж до 10°, однак він має бути більшим за 0° і таким чином утворювати нахилену конструкцію (бути похилим) відносно названої площини мембрани 1. Завдяки іншій орієнтації полиці, яку, згідно з її назвою, встановлено не горизонтально, але яка уздовж певної ширини має плоску конструкцію, аби утворити ущільнювальний шов, до якого мембрана може бути прикріплена достатньо добре і щільно, існують інші конфігурації форми жолобка N2, N3 зі стінкою, яка у будь-якому випадку простягається більш плоско всередину і в основному з таким самим нахилом середини стінки до ободка 2. Завдяки нахилу полиці, яку в прикладах показано з α1, α2, α3, отримують систему згідно з Фіг.4b. Внутрішній тиск на самопідтримувану внутрішню поверхню мембрани 1 відхиляється внутрішнім ободком 4 і викликає силу розтягування в зоні запечатування. Повна ширина ущільнювального шву 30, частина якого показана на Фіг.4b, може протистояти цій силі розтягування z краще, ніж якщо було б вибрано горизонтальне вирівнювання згідно з Фіг.4а. Тут сила тиску Fі діє на мембрану 1 таким чином, що у точці 31 ущільнювального стику виникає ефект надрізу х завдяки вертикальній силі розтягування X, яка завдяки силам, що прикладені до довжини смуги ущільнювача 30 суттєво вертикально, легше призводить до послаблення зчеплення і, таким чином, 7 87465 до втрати зчеплення, ніж це було описано на Фіг.4b. Чим більший нахил полиці 3, тим більше направлені нормально до шву 30 сили згідно з Фіг.4а перетворюються на такі сили, які можна назвати "силами зсуву". Сили відслоєння (верти Комп’ютерна верстка Н. Лиcенко 8 кальні сили розтягування) перетворюються на сили, направлені паралельно 30, які згідно з Фіг.4b можуть бути краще скомпенсовані усією шириною шву 30 ніж сили розтягування X, згідно з Фіг.4а, що призводять до ефекту надрізу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
