Спосіб фіксації кришки в корпусі масляного фільтра

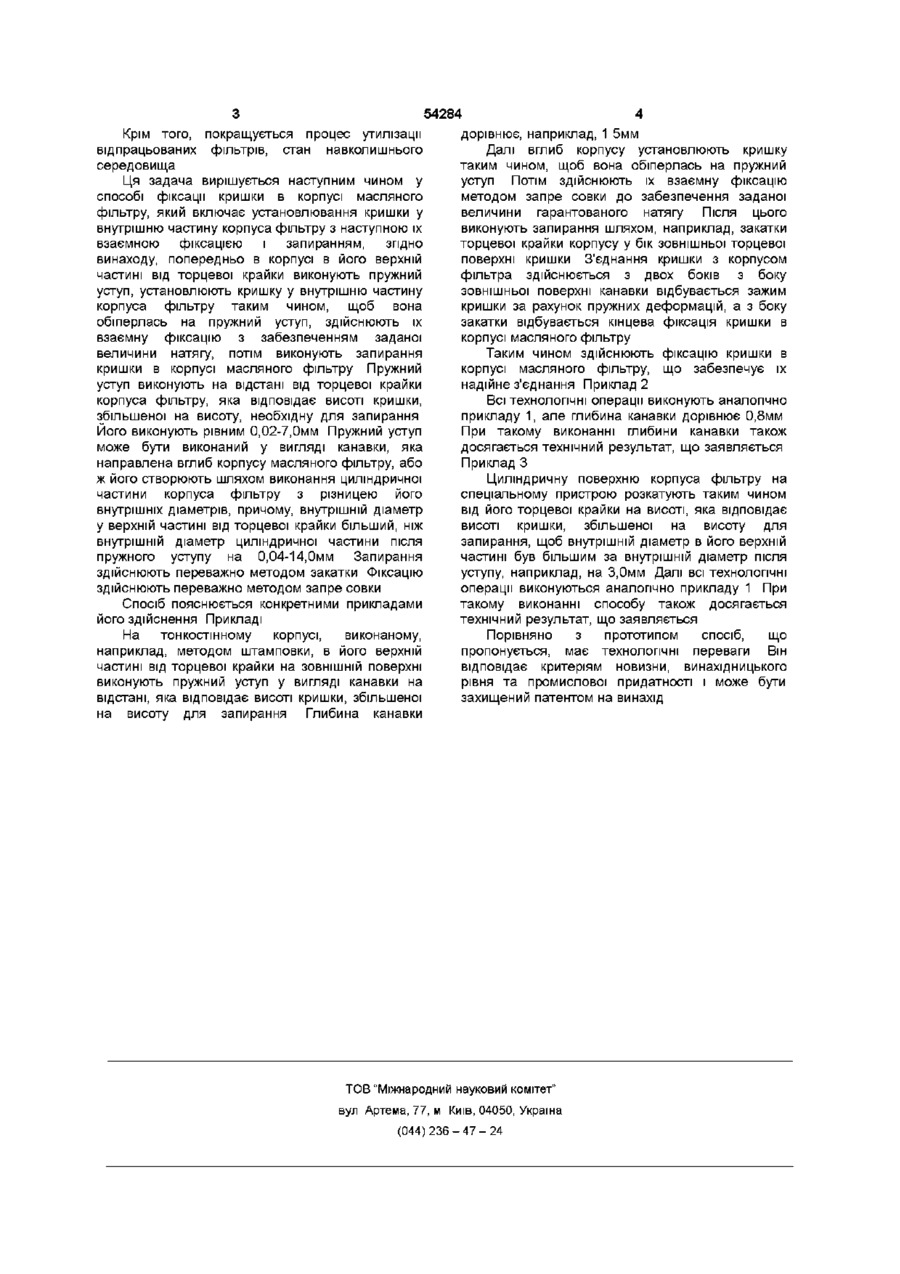

1 Спосіб фіксації кришки в корпусі масляного фільтра, який включає установлювання кришки у внутрішню частину корпуса фільтра, з наступною їх взаємною фіксацією і запиранням, який відрізняється тим, що попередньо в корпусі в його верхній частині від торцевої крайки виконують пружний уступ, установлюють кришку у внутрішню частину корпуса фільтра таким чином, що вона опирається на пружний уступ, здійснюють їх взаємну фіксацію з забезпеченням заданої величини натягу, потім виконують запирання кришки в корпусі масляного фільтра 2 Спосіб за п 1, який відрізняється тим, що пружний уступ виконують на відстані від торцевої крайки корпуса фільтра, яка відповідає висоті кришки, збільшеної на висоту, необхідну для запирання 3 Спосіб за п 1, який відрізняється тим, що пружний уступ виконують рівним 0,02-7,0 мм 4 Спосіб за кожним з попередніх пунктів, який відрізняється тим, що пружний уступ виконують у вигляді канавки, яка направлена вглиб корпуса масляного фільтра 5 Спосіб за кожним з попередніх пунктів, який відрізняється тим, що пружний уступ створюють шляхом виконання циліндричної частини корпуса фільтра з різницею його внутрішніх діаметрів, причому внутрішній діаметр у верхній частині від торцевої крайки більший, ніж внутрішній діаметр циліндричної частини після пружного уступу на 0,04-14,0 мм 6 Спосіб за кожним з попередніх пунктів, який відрізняється тим, що запирання здійснюють переважно методом закатки 7 Спосіб по кожному з попередніх пунктів, який відрізняється тим, що фіксація здійснюється переважно методом запресовування Винахід відноситься до галузі двигунобудування і призначений для здійснення способів з'єднання/роз'єднання різних конструкцій масляних фільтрів Відомий спосіб фіксації кришки в корпусі масляного фільтру, який полягає в наступному кришку, яка містить кільцеву канавку, уступ, центральний нарізний отвір і отвори для проходження масла, з протидренажним клапаном, ущільнювальними прокладками установлюють всередину корпусу таким чином, щоб розрізне запираюче кільце можна було розташувати в кільцевій канавці корпусу, який має торцеву крайку, зміцнену відбортовкою Потім кришку розташовують так, щоб вона своїм уступом обіперлась на розрізне запираюче кільце і зафіксувала його (патент України №42171 А, кл МКВ7ВО1Д35/14, публ 15 10 2001р , бюлет №9) Недоліком відомого способу фіксації кришки в корпусі масляного фільтру є те, що для його здійснення необхідне виконання декількох додаткових конструктивних елементів як на корпусі фільтру так і на кришці а саме наявність уступів, кільцевих канавок, розрізного запираючого кільця Це призводить до підвищення трудовитрат при їх виготовленні, ускладнює процес збирання деталей фільтру, зменшує надійність фільтру, веде до його подорожчання В основу винаходу поставлена задача створення такого способу фіксації кришки в корпусі фільтру, який би забезпечив надійне зусилля натягу, яке виключає проворот кришки ВІДПОВІДНО підвищується якість і надійність фільтру в цілому, підвищується його монтажна здатність Цей спосіб дозволяє уніфікувати процес збирання кришки з корпусом фільтру з деяким діапазоном різниць їх спряжуваних розмірів, в той же час гарантує забезпечення заданої величини натягу, що не допускає проворот кришки Цей винахід, як найбільш близький по технічній суті і функціональному призначенню прийнято за прототип 00 ю 54284 Крім того, покращується процес утилізації відпрацьованих фільтрів, стан навколишнього середовища Ця задача вирішується наступним чином у способі фіксації кришки в корпусі масляного фільтру, який включає установлювання кришки у внутрішню частину корпуса фільтру з наступною їх взаємною фіксацією і запиранням, згідно винаходу, попередньо в корпусі в його верхній частині від торцевої крайки виконують пружний уступ, установлюють кришку у внутрішню частину корпуса фільтру таким чином, щоб вона обіперлась на пружний уступ, здійснюють їх взаємну фіксацію з забезпеченням заданої величини натягу, потім виконують запирання кришки в корпусі масляного фільтру Пружний уступ виконують на відстані від торцевої крайки корпуса фільтру, яка відповідає висоті кришки, збільшеної на висоту, необхідну для запирання Його виконують рівним 0,02-7,Омм Пружний уступ може бути виконаний у вигляді канавки, яка направлена вглиб корпусу масляного фільтру, або ж його створюють шляхом виконання циліндричної частини корпуса фільтру з різницею його внутрішніх діаметрів, причому, внутрішній діаметр у верхній частині від торцевої крайки більший, ніж внутрішній діаметр циліндричної частини після пружного уступу на 0,04-14,0мм Запирання здійснюють переважно методом закатки Фіксацію здійснюють переважно методом запре совки Спосіб пояснюється конкретними прикладами його здійснення Прикладі На тонкостінному корпусі, виконаному, наприклад, методом штамповки, в його верхній частині від торцевої крайки на ЗОВНІШНІЙ поверхні виконують пружний уступ у вигляді канавки на відстані, яка відповідає висоті кришки, збільшеної на висоту для запирання Глибина канавки дорівнює, наприклад, 1 5мм Далі вглиб корпусу установлюють кришку таким чином, щоб вона обіперлась на пружний уступ Потім ЗДІЙСНЮЮТЬ їх взаємну фіксацію методом запре совки до забезпечення заданої величини гарантованого натягу Після цього виконують запирання шляхом, наприклад, закатки торцевої крайки корпусу у бік зовнішньої торцевої поверхні кришки З'єднання кришки з корпусом фільтра здійснюється з двох боків з боку зовнішньої поверхні канавки відбувається зажим кришки за рахунок пружних деформацій, а з боку закатки відбувається кінцева фіксація кришки в корпусі масляного фільтру Таким чином здійснюють фіксацію кришки в корпусі масляного фільтру, що забезпечує їх надійне з'єднання Приклад 2 Всі технологічні операції виконують аналогічно прикладу 1, але глибина канавки дорівнює 0,8мм При такому виконанні глибини канавки також досягається технічний результат, що заявляється Приклад З Циліндричну поверхню корпуса фільтру на спеціальному пристрою розкатують таким чином від його торцевої крайки на висоті, яка відповідає висоті кришки, збільшеної на висоту для запирання, щоб внутрішній діаметр в його верхній частині був більшим за внутрішній діаметр після уступу, наприклад, на 3,0мм Далі всі технологічні операції виконуються аналогічно прикладу 1 При такому виконанні способу також досягається технічний результат, що заявляється Порівняно з прототипом спосіб, що пропонується, має технологічні переваги Він відповідає критеріям новизни, винахідницького рівня та промислової придатності і може бути захищений патентом на винахід ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
