Фіксатор відкидної кришки

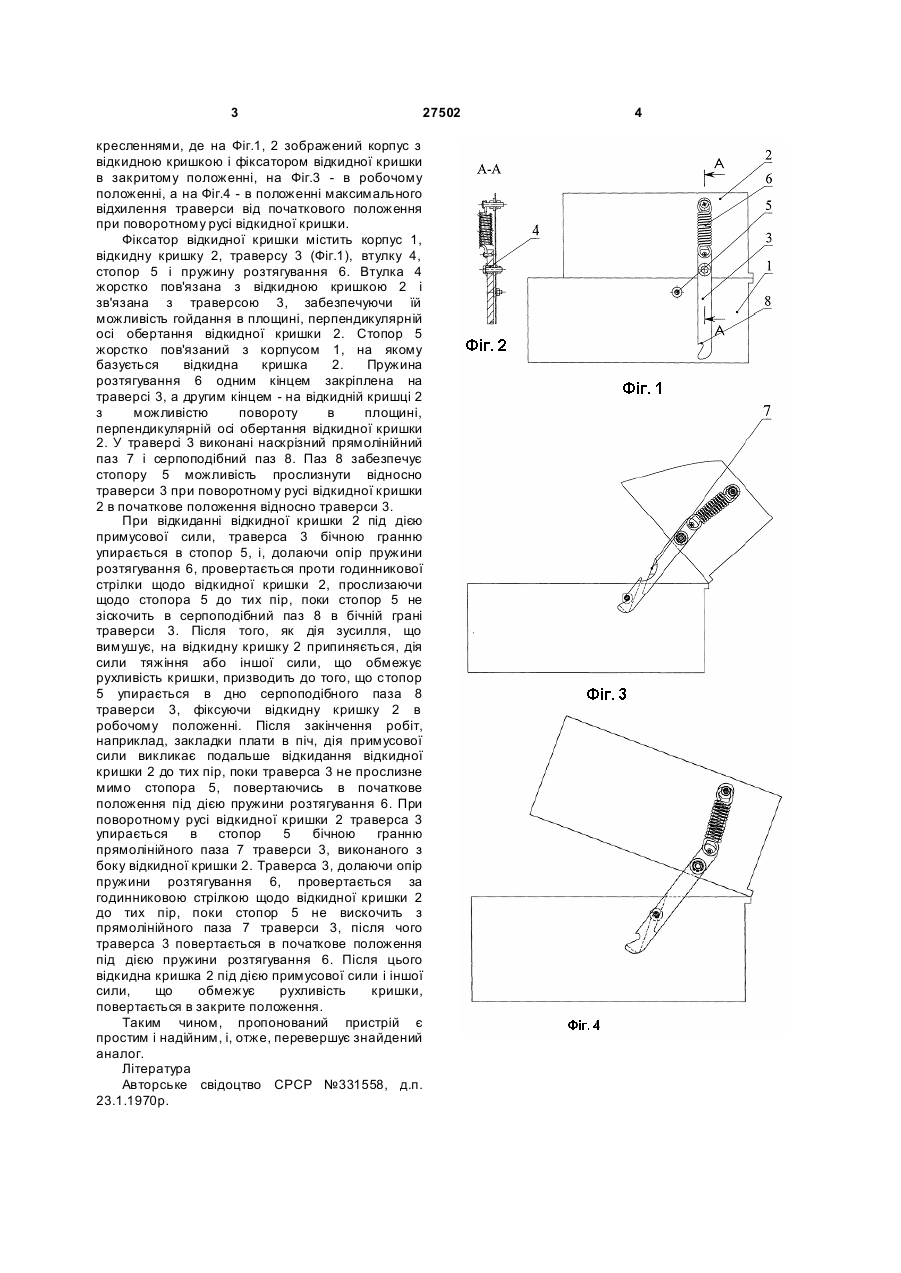

1. Фіксатор відкидної кришки, що містить стопор, встановлений на корпусі, і пружину, який відрізняє ться тим, що містить пружину 3 27502 кресленнями, де на Фіг.1, 2 зображений корпус з відкидною кришкою і фіксатором відкидної кришки в закритому положенні, на Фіг.3 - в робочому положенні, а на Фіг.4 - в положенні максимального відхилення траверси від початкового положення при поворотному русі відкидної кришки. Фіксатор відкидної кришки містить корпус 1, відкидну кришку 2, траверсу 3 (Фіг.1), втулку 4, стопор 5 і пружину розтягування 6. Втулка 4 жорстко пов'язана з відкидною кришкою 2 і зв'язана з траверсою 3, забезпечуючи їй можливість гойдання в площині, перпендикулярній осі обертання відкидної кришки 2. Стопор 5 жорстко пов'язаний з корпусом 1, на якому базується відкидна кришка 2. Пружина розтягування 6 одним кінцем закріплена на траверсі 3, а другим кінцем - на відкидній кришці 2 з можливістю повороту в площині, перпендикулярній осі обертання відкидної кришки 2. У траверсі 3 виконані наскрізний прямолінійний паз 7 і серпоподібний паз 8. Паз 8 забезпечує стопору 5 можливість прослизнути відносно траверси 3 при поворотному русі відкидної кришки 2 в початкове положення відносно траверси 3. При відкиданні відкидної кришки 2 під дією примусової сили, траверса 3 бічною гранню упирається в стопор 5, і, долаючи опір пружини розтягування 6, провертається проти годинникової стрілки щодо відкидної кришки 2, прослизаючи щодо стопора 5 до тих пір, поки стопор 5 не зіскочить в серпоподібний паз 8 в бічній грані траверси 3. Після того, як дія зусилля, що вимушує, на відкидну кришку 2 припиняється, дія сили тяжіння або іншої сили, що обмежує рухливість кришки, призводить до того, що стопор 5 упирається в дно серпоподібного паза 8 траверси 3, фіксуючи відкидну кришку 2 в робочому положенні. Після закінчення робіт, наприклад, закладки плати в піч, дія примусової сили викликає подальше відкидання відкидної кришки 2 до тих пір, поки траверса 3 не прослизне мимо стопора 5, повертаючись в початкове положення під дією пружини розтягування 6. При поворотному русі відкидної кришки 2 траверса 3 упирається в стопор 5 бічною гранню прямолінійного паза 7 траверси 3, виконаного з боку відкидної кришки 2. Траверса 3, долаючи опір пружини розтягування 6, провертається за годинниковою стрілкою щодо відкидної кришки 2 до тих пір, поки стопор 5 не вискочить з прямолінійного паза 7 траверси 3, після чого траверса 3 повертається в початкове положення під дією пружини розтягування 6. Після цього відкидна кришка 2 під дією примусової сили і іншої сили, що обмежує рухливість кришки, повертається в закрите положення. Таким чином, пропонований пристрій є простим і надійним, і, отже, перевершує знайдений аналог. Література Авторське свідоцтво СРСР №331558, д.п. 23.1.1970р. 4
