Спосіб визначення ударної в’язкості шаруватої клеєної деревини при згині

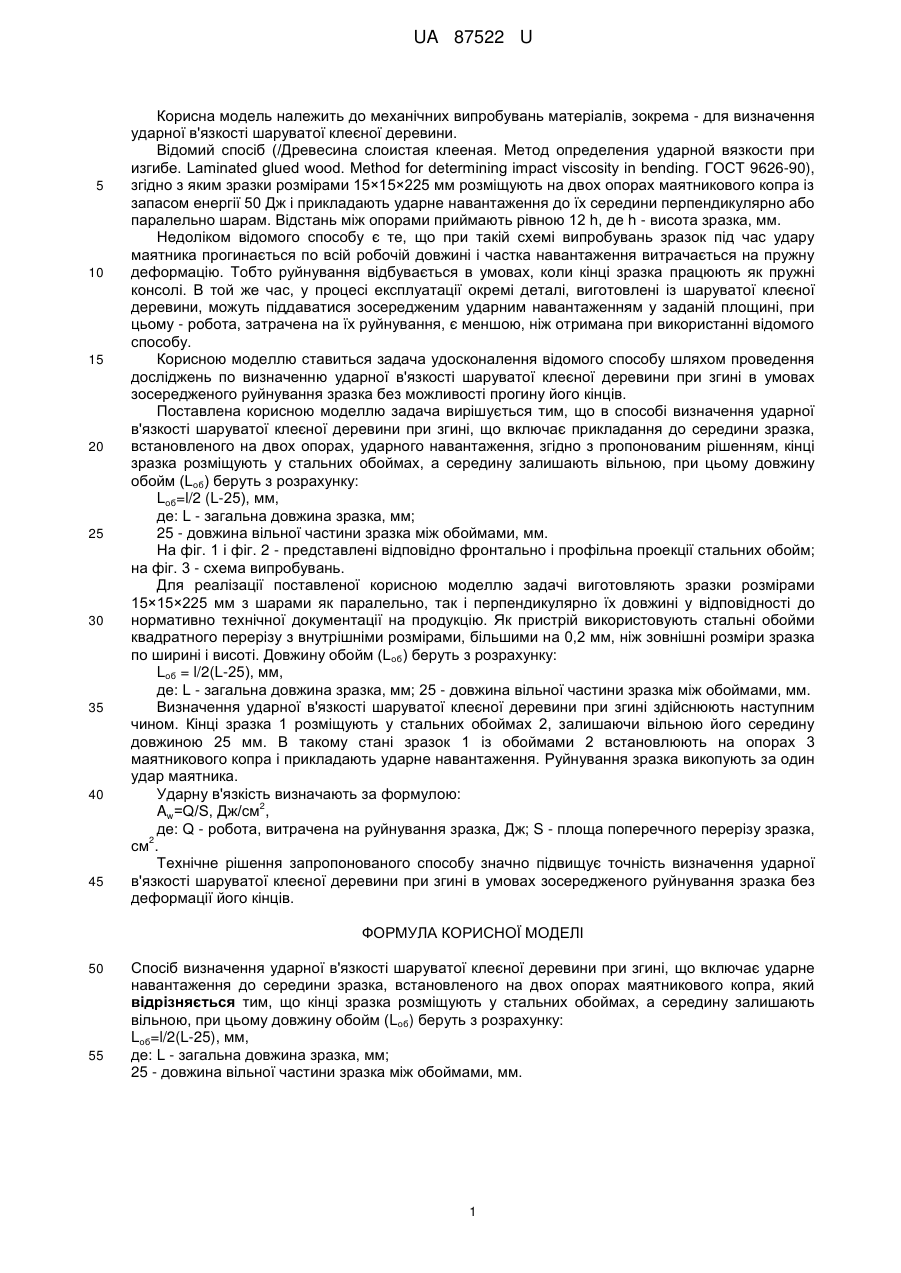

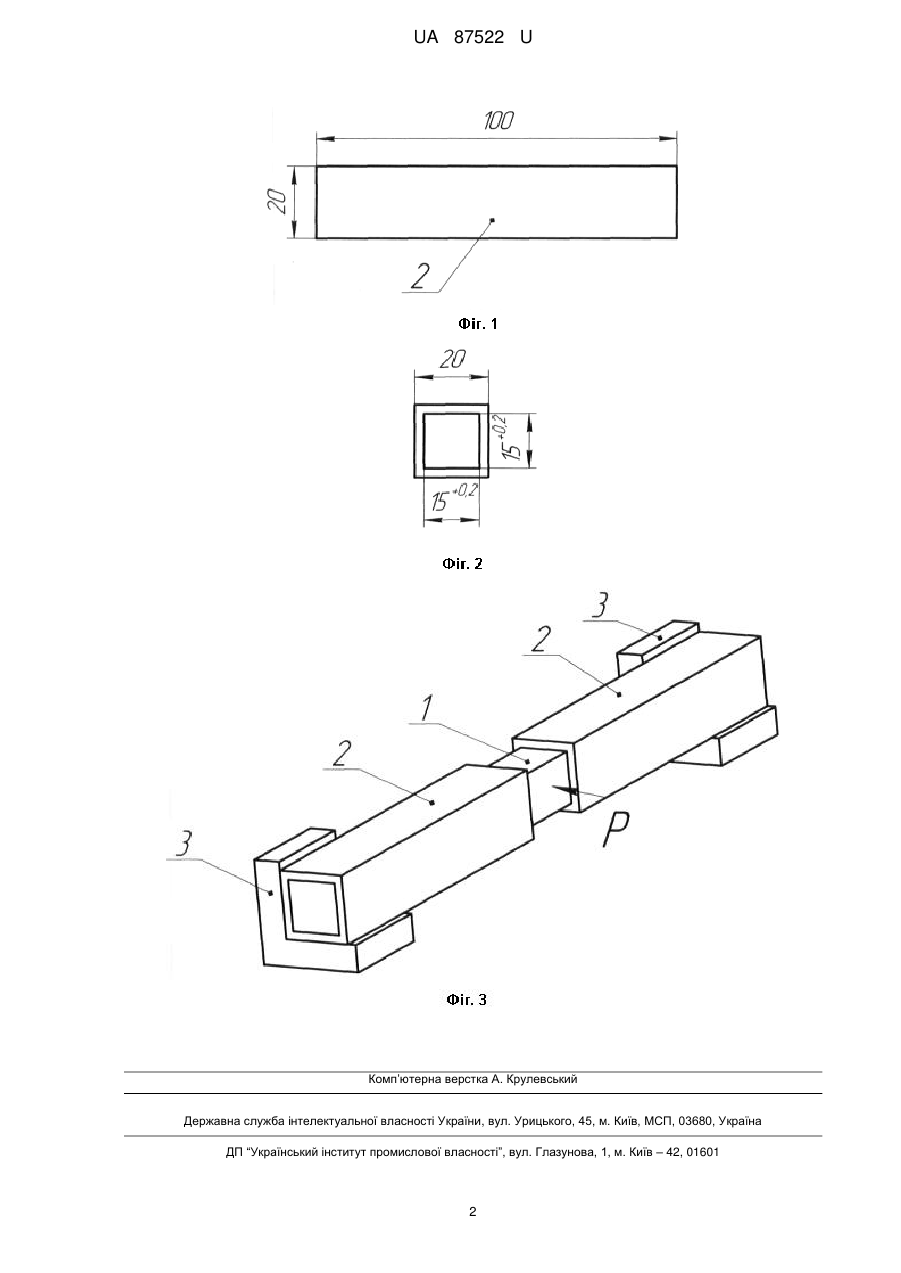

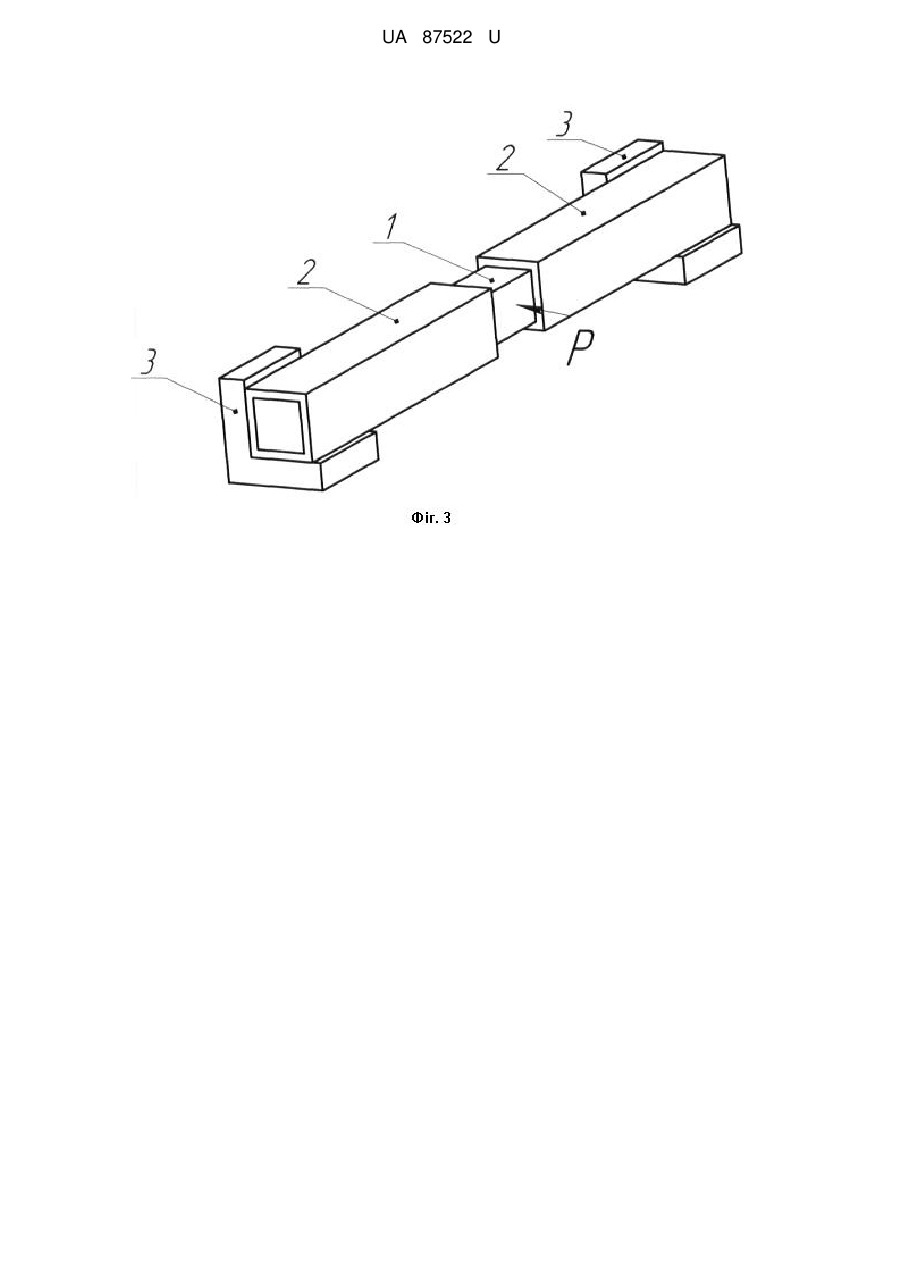

Реферат: Спосіб визначення ударної в'язкості шаруватої клеєної деревини при згині включає ударне навантаження до середини зразка, встановленого на двох опорах маятникового копра. Крім цього, кінці зразка розміщують у стальних обоймах, а середину залишають вільною, при цьому довжину обойм (Lоб) беруть з розрахунку: Lоб=l/2(L-25), мм, де: L - загальна довжина зразка, мм; 25 - довжина вільної частини зразка між обоймами, мм. UA 87522 U (54) СПОСІБ ВИЗНАЧЕННЯ УДАРНОЇ В'ЯЗКОСТІ ШАРУВАТОЇ КЛЕЄНОЇ ДЕРЕВИНИ ПРИ ЗГИНІ UA 87522 U UA 87522 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до механічних випробувань матеріалів, зокрема - для визначення ударної в'язкості шаруватої клеєної деревини. Відомий спосіб (/Древесина слоистая клееная. Метод определения ударной вязкости при изгибе. Laminated glued wood. Method for determining impact viscosity in bending. ГОСТ 9626-90), згідно з яким зразки розмірами 15×15×225 мм розміщують на двох опорах маятникового копра із запасом енергії 50 Дж і прикладають ударне навантаження до їх середини перпендикулярно або паралельно шарам. Відстань між опорами приймають рівною 12 h, де h - висота зразка, мм. Недоліком відомого способу є те, що при такій схемі випробувань зразок під час удару маятника прогинається по всій робочій довжині і частка навантаження витрачається на пружну деформацію. Тобто руйнування відбувається в умовах, коли кінці зразка працюють як пружні консолі. В той же час, у процесі експлуатації окремі деталі, виготовлені із шаруватої клеєної деревини, можуть піддаватися зосередженим ударним навантаженням у заданій площині, при цьому - робота, затрачена на їх руйнування, є меншою, ніж отримана при використанні відомого способу. Корисною моделлю ставиться задача удосконалення відомого способу шляхом проведення досліджень по визначенню ударної в'язкості шаруватої клеєної деревини при згині в умовах зосередженого руйнування зразка без можливості прогину його кінців. Поставлена корисною моделлю задача вирішується тим, що в способі визначення ударної в'язкості шаруватої клеєної деревини при згині, що включає прикладання до середини зразка, встановленого на двох опорах, ударного навантаження, згідно з пропонованим рішенням, кінці зразка розміщують у стальних обоймах, а середину залишають вільною, при цьому довжину обойм (Lоб) беруть з розрахунку: Lоб=l/2 (L-25), мм, де: L - загальна довжина зразка, мм; 25 - довжина вільної частини зразка між обоймами, мм. На фіг. 1 і фіг. 2 - представлені відповідно фронтально і профільна проекції стальних обойм; на фіг. 3 - схема випробувань. Для реалізації поставленої корисною моделлю задачі виготовляють зразки розмірами 15×15×225 мм з шарами як паралельно, так і перпендикулярно їх довжині у відповідності до нормативно технічної документації на продукцію. Як пристрій використовують стальні обойми квадратного перерізу з внутрішніми розмірами, більшими на 0,2 мм, ніж зовнішні розміри зразка по ширині і висоті. Довжину обойм (Lоб) беруть з розрахунку: Lоб = l/2(L-25), мм, де: L - загальна довжина зразка, мм; 25 - довжина вільної частини зразка між обоймами, мм. Визначення ударної в'язкості шаруватої клеєної деревини при згині здійснюють наступним чином. Кінці зразка 1 розміщують у стальних обоймах 2, залишаючи вільною його середину довжиною 25 мм. В такому стані зразок 1 із обоймами 2 встановлюють на опорах 3 маятникового копра і прикладають ударне навантаження. Руйнування зразка викопують за один удар маятника. Ударну в'язкість визначають за формулою: 2 Aw=Q/S, Дж/cм , де: Q - робота, витрачена на руйнування зразка, Дж; S - площа поперечного перерізу зразка, 2 см . Технічне рішення запропонованого способу значно підвищує точність визначення ударної в'язкості шаруватої клеєної деревини при згині в умовах зосередженого руйнування зразка без деформації його кінців. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб визначення ударної в'язкості шаруватої клеєної деревини при згині, що включає ударне навантаження до середини зразка, встановленого на двох опорах маятникового копра, який відрізняється тим, що кінці зразка розміщують у стальних обоймах, а середину залишають вільною, при цьому довжину обойм (Lоб) беруть з розрахунку: Lоб=l/2(L-25), мм, де: L - загальна довжина зразка, мм; 25 - довжина вільної частини зразка між обоймами, мм. 1 UA 87522 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
