Спосіб виготовлення перев’язувального засобу

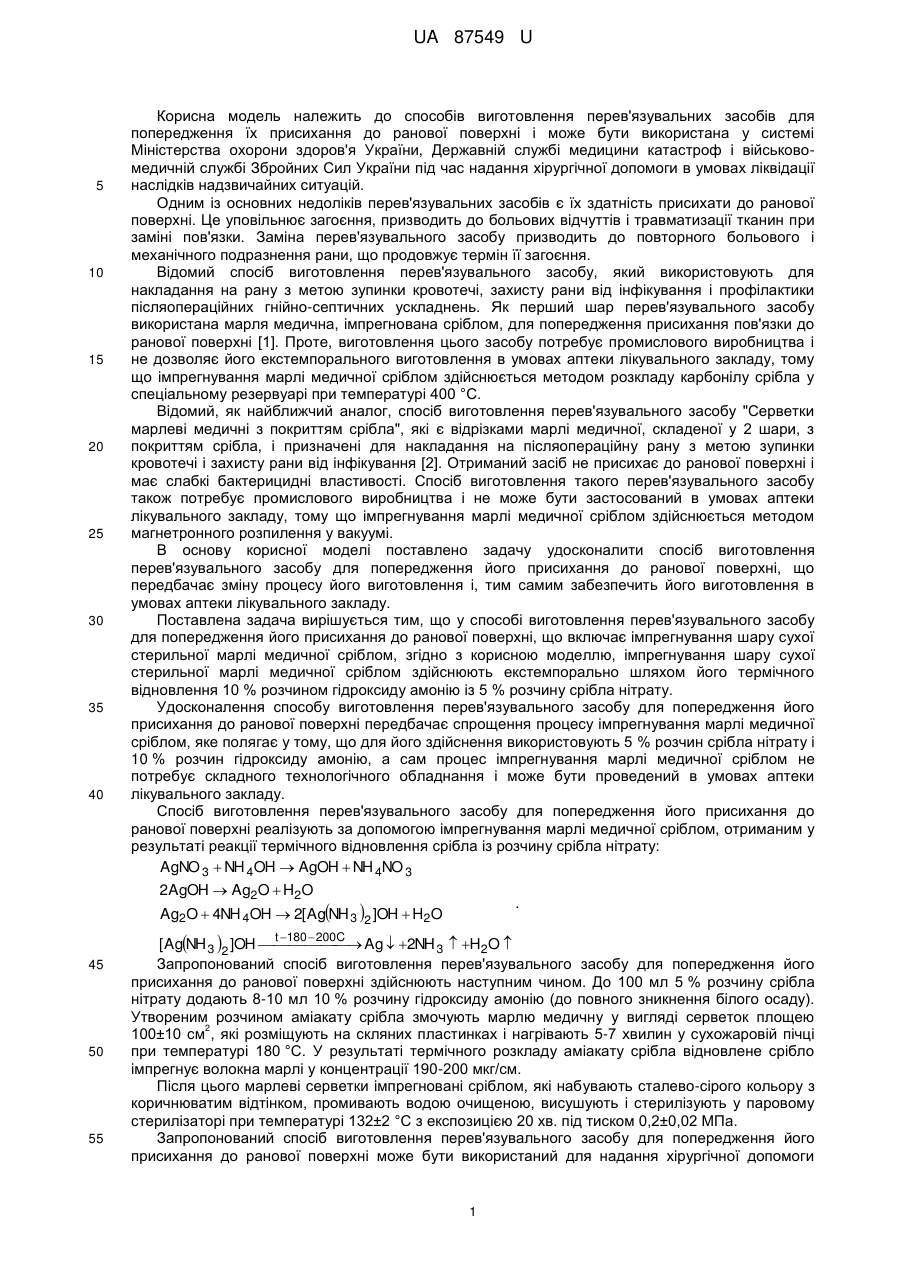

Реферат: Спосіб виготовлення перев'язувального засобу для попередження його присихання до ранової поверхні включає використання шару сухої стерильної марлі медичної, імпрегнованої сріблом. Імпрегнування марлі медичної сріблом здійснюють екстемпорально шляхом його термічного відновлення із розчину срібла нітрату. UA 87549 U (12) UA 87549 U UA 87549 U 5 10 15 20 25 30 35 40 Корисна модель належить до способів виготовлення перев'язувальних засобів для попередження їх присихання до ранової поверхні і може бути використана у системі Міністерства охорони здоров'я України, Державній службі медицини катастроф і військовомедичній службі Збройних Сил України під час надання хірургічної допомоги в умовах ліквідації наслідків надзвичайних ситуацій. Одним із основних недоліків перев'язувальних засобів є їх здатність присихати до ранової поверхні. Це уповільнює загоєння, призводить до больових відчуттів і травматизації тканин при заміні пов'язки. Заміна перев'язувального засобу призводить до повторного больового і механічного подразнення рани, що продовжує термін її загоєння. Відомий спосіб виготовлення перев'язувального засобу, який використовують для накладання на рану з метою зупинки кровотечі, захисту рани від інфікування і профілактики післяопераційних гнійно-септичних ускладнень. Як перший шар перев'язувального засобу використана марля медична, імпрегнована сріблом, для попередження присихання пов'язки до ранової поверхні [1]. Проте, виготовлення цього засобу потребує промислового виробництва і не дозволяє його екстемпорального виготовлення в умовах аптеки лікувального закладу, тому що імпрегнування марлі медичної сріблом здійснюється методом розкладу карбонілу срібла у спеціальному резервуарі при температурі 400 °C. Відомий, як найближчий аналог, спосіб виготовлення перев'язувального засобу "Серветки марлеві медичні з покриттям срібла", які є відрізками марлі медичної, складеної у 2 шари, з покриттям срібла, і призначені для накладання на післяопераційну рану з метою зупинки кровотечі і захисту рани від інфікування [2]. Отриманий засіб не присихає до ранової поверхні і має слабкі бактерицидні властивості. Спосіб виготовлення такого перев'язувального засобу також потребує промислового виробництва і не може бути застосований в умовах аптеки лікувального закладу, тому що імпрегнування марлі медичної сріблом здійснюється методом магнетронного розпилення у вакуумі. В основу корисної моделі поставлено задачу удосконалити спосіб виготовлення перев'язувального засобу для попередження його присихання до ранової поверхні, що передбачає зміну процесу його виготовлення і, тим самим забезпечить його виготовлення в умовах аптеки лікувального закладу. Поставлена задача вирішується тим, що у способі виготовлення перев'язувального засобу для попередження його присихання до ранової поверхні, що включає імпрегнування шару сухої стерильної марлі медичної сріблом, згідно з корисною моделлю, імпрегнування шару сухої стерильної марлі медичної сріблом здійснюють екстемпорально шляхом його термічного відновлення 10 % розчином гідроксиду амонію із 5 % розчину срібла нітрату. Удосконалення способу виготовлення перев'язувального засобу для попередження його присихання до ранової поверхні передбачає спрощення процесу імпрегнування марлі медичної сріблом, яке полягає у тому, що для його здійснення використовують 5 % розчин срібла нітрату і 10 % розчин гідроксиду амонію, а сам процес імпрегнування марлі медичної сріблом не потребує складного технологічного обладнання і може бути проведений в умовах аптеки лікувального закладу. Спосіб виготовлення перев'язувального засобу для попередження його присихання до ранової поверхні реалізують за допомогою імпрегнування марлі медичної сріблом, отриманим у результаті реакції термічного відновлення срібла із розчину срібла нітрату: AgNO 3  NH 4 OH  AgOH  NH 4NO 3 2AgOH  Ag2O  H2O Ag2O  4NH 4 OH  2[ AgNH 3 2 ]OH  H2O . [ AgNH 3 2 ]OH   Ag  2NH 3  H2O   Запропонований спосіб виготовлення перев'язувального засобу для попередження його присихання до ранової поверхні здійснюють наступним чином. До 100 мл 5 % розчину срібла нітрату додають 8-10 мл 10 % розчину гідроксиду амонію (до повного зникнення білого осаду). Утвореним розчином аміакату срібла змочують марлю медичну у вигляді серветок площею 2 100±10 см , які розміщують на скляних пластинках і нагрівають 5-7 хвилин у сухожаровій пічці при температурі 180 °C. У результаті термічного розкладу аміакату срібла відновлене срібло імпрегнує волокна марлі у концентрації 190-200 мкг/см. Після цього марлеві серветки імпрегновані сріблом, які набувають сталево-сірого кольору з коричнюватим відтінком, промивають водою очищеною, висушують і стерилізують у паровому стерилізаторі при температурі 132±2 °C з експозицією 20 хв. під тиском 0,2±0,02 МПа. Запропонований спосіб виготовлення перев'язувального засобу для попередження його присихання до ранової поверхні може бути використаний для надання хірургічної допомоги t 180  200C 45 50 55 1 UA 87549 U 5 10 15 хворим і постраждалим в умовах надзвичайних ситуацій при розгортанні медичних формувань в польових умовах, а також в стаціонарних умовах лікувально-профілактичних закладів мирного часу. Джерела інформації: 1. Энциклопедический словарь медицинских терминов. - М: Советская энциклопедия. 1984. - С. 348. 2. Протокол медицинских испытаний марли медицинской с покрытием серебра. [Електронний ресурс]. - Режим доступу: http://www.ivtechnomash. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення перев'язувального засобу для попередження його присихання до ранової поверхні, що включає використання шару сухої стерильної марлі медичної, імпрегнованої сріблом, який відрізняється тим, що імпрегнування марлі медичної сріблом здійснюють екстемпорально шляхом його термічного відновлення із розчину срібла нітрату. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
