Пристрій для фарбування гістологічних препаратів

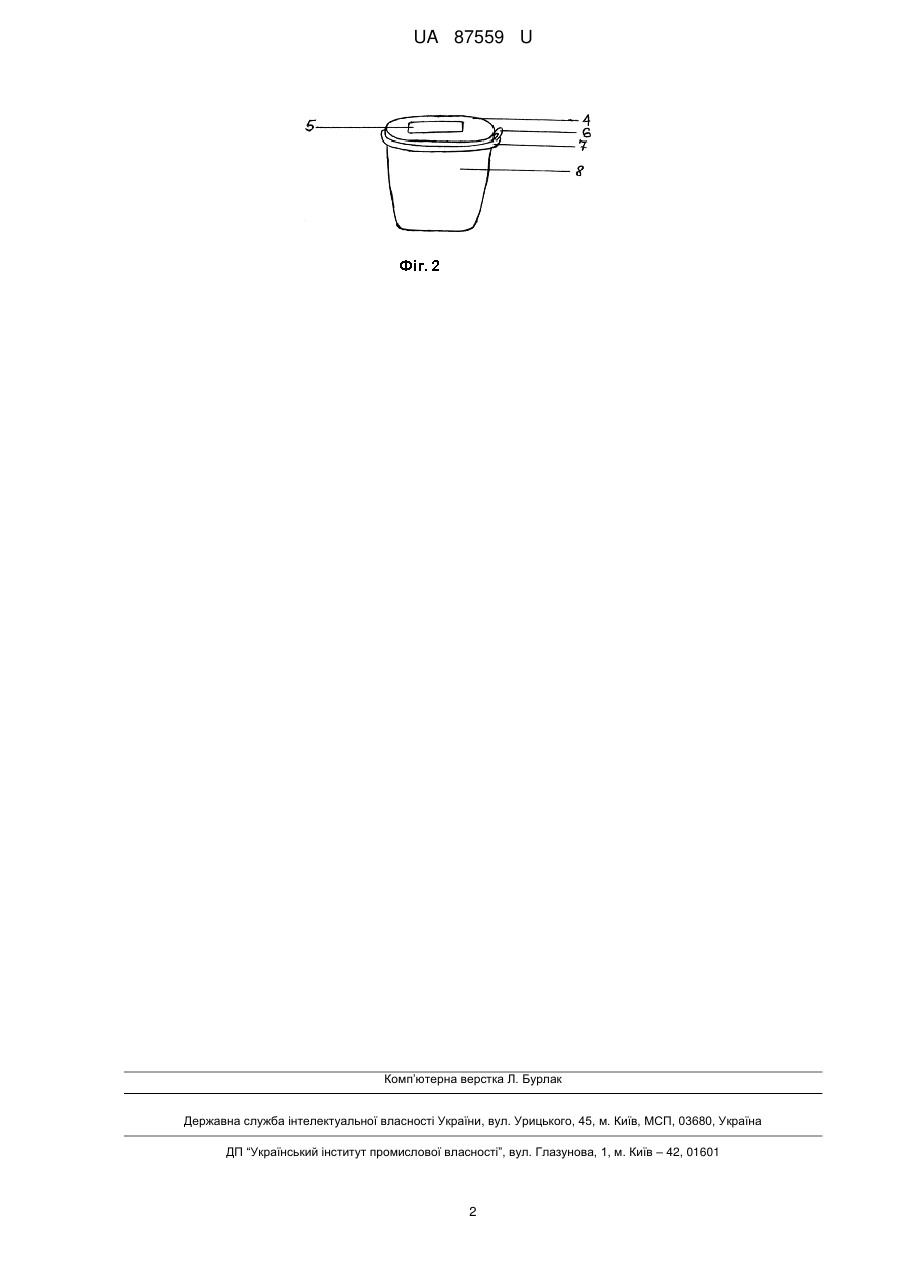

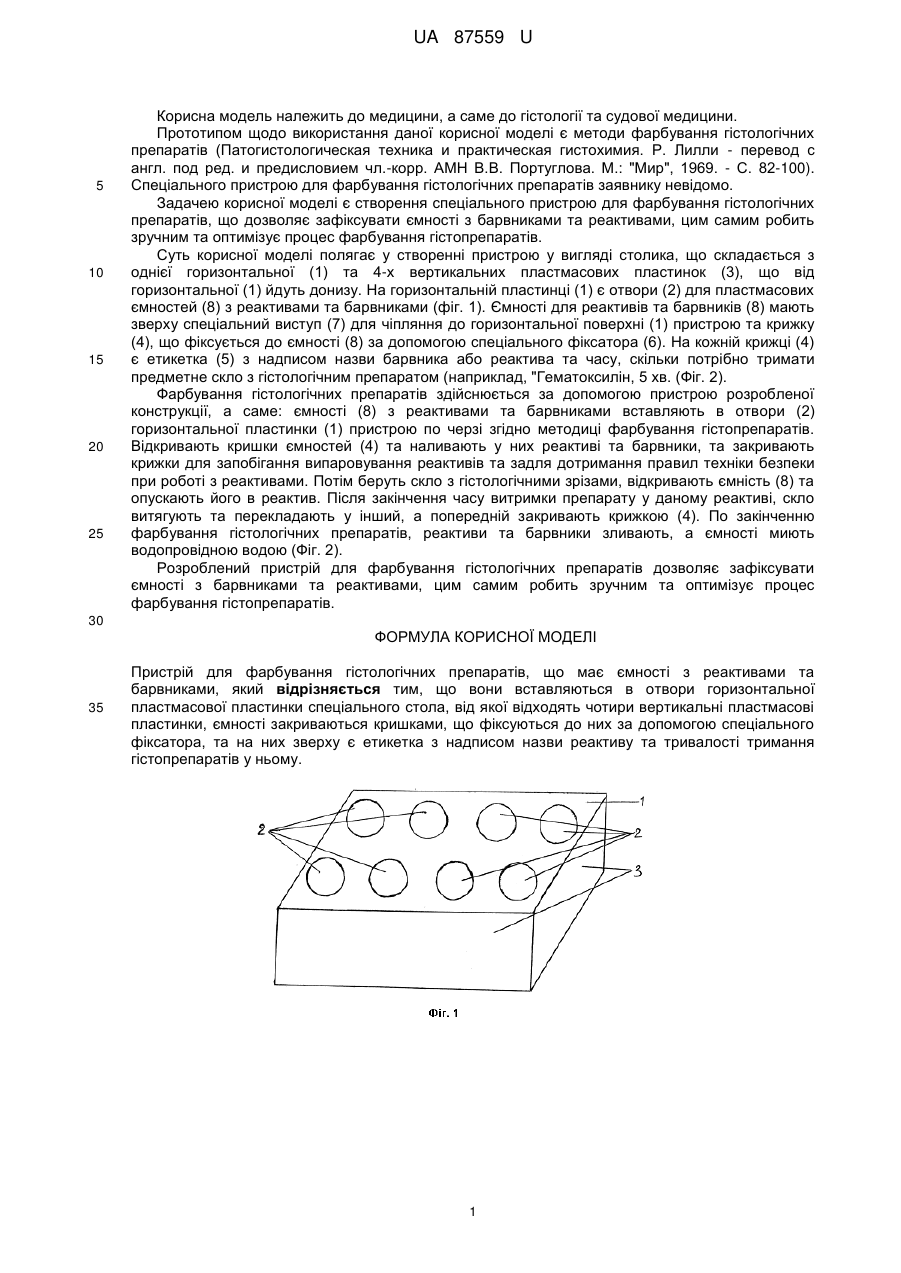

Реферат: Пристрій для фарбування гістологічних препаратів має ємності з реактивами та барвниками, які вставляються в отвори горизонтальної пластмасової пластинки спеціального стола, від якої відходять чотири вертикальні пластмасові пластинки. Ємності закриваються кришками, що фіксуються до них за допомогою спеціального фіксатора, та на них зверху є етикетка з надписом назви реактиву та тривалості тримання гістопрепаратів у ньому. UA 87559 U (12) UA 87559 U UA 87559 U 5 10 15 20 25 Корисна модель належить до медицини, а саме до гістології та судової медицини. Прототипом щодо використання даної корисної моделі є методи фарбування гістологічних препаратів (Патогистологическая техника и практическая гистохимия. Р. Лилли - перевод с англ. под ред. и предисловием чл.-корр. АМН В.В. Португлова. М.: "Мир", 1969. - С. 82-100). Спеціального пристрою для фарбування гістологічних препаратів заявнику невідомо. Задачею корисної моделі є створення спеціального пристрою для фарбування гістологічних препаратів, що дозволяє зафіксувати ємності з барвниками та реактивами, цим самим робить зручним та оптимізує процес фарбування гістопрепаратів. Суть корисної моделі полягає у створенні пристрою у вигляді столика, що складається з однієї горизонтальної (1) та 4-х вертикальних пластмасових пластинок (3), що від горизонтальної (1) йдуть донизу. На горизонтальній пластинці (1) є отвори (2) для пластмасових ємностей (8) з реактивами та барвниками (фіг. 1). Ємності для реактивів та барвників (8) мають зверху спеціальний виступ (7) для чіпляння до горизонтальної поверхні (1) пристрою та крижку (4), що фіксується до ємності (8) за допомогою спеціального фіксатора (6). На кожній крижці (4) є етикетка (5) з надписом назви барвника або реактива та часу, скільки потрібно тримати предметне скло з гістологічним препаратом (наприклад, "Гематоксилін, 5 хв. (Фіг. 2). Фарбування гістологічних препаратів здійснюється за допомогою пристрою розробленої конструкції, а саме: ємності (8) з реактивами та барвниками вставляють в отвори (2) горизонтальної пластинки (1) пристрою по черзі згідно методиці фарбування гістопрепаратів. Відкривають кришки ємностей (4) та наливають у них реактиві та барвники, та закривають крижки для запобігання випаровування реактивів та задля дотримання правил техніки безпеки при роботі з реактивами. Потім беруть скло з гістологічними зрізами, відкривають ємність (8) та опускають його в реактив. Після закінчення часу витримки препарату у даному реактиві, скло витягують та перекладають у інший, а попередній закривають крижкою (4). По закінченню фарбування гістологічних препаратів, реактиви та барвники зливають, а ємності миють водопровідною водою (Фіг. 2). Розроблений пристрій для фарбування гістологічних препаратів дозволяє зафіксувати ємності з барвниками та реактивами, цим самим робить зручним та оптимізує процес фарбування гістопрепаратів. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для фарбування гістологічних препаратів, що має ємності з реактивами та барвниками, який відрізняється тим, що вони вставляються в отвори горизонтальної пластмасової пластинки спеціального стола, від якої відходять чотири вертикальні пластмасові пластинки, ємності закриваються кришками, що фіксуються до них за допомогою спеціального фіксатора, та на них зверху є етикетка з надписом назви реактиву та тривалості тримання гістопрепаратів у ньому. 1 UA 87559 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
