Пристрій для отримання мікроскопічного зображення гістологічних препаратів

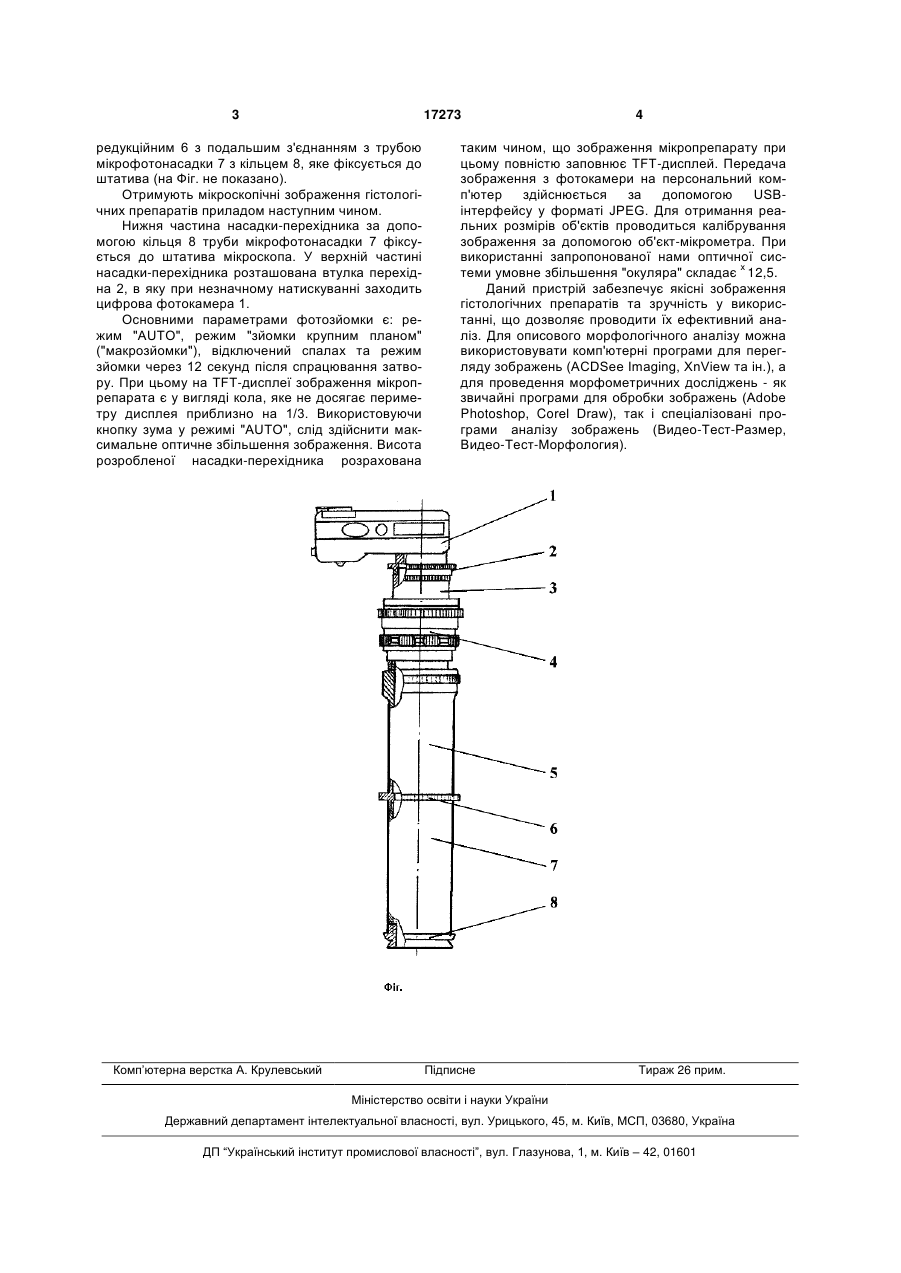

Пристрій для отримання мікроскопічного зображення гістологічних препаратів складається з цифрової фотокамери, з'єднаної з насадкоюперехідником, і штатива мікроскопа, який відрізняється тим, що насадка-перехідник складається з послідовно з'єднаних втулки перехідної, кільця подовжуючого, об'єктива, труби з кільцем редукційним і труби мікрофотонасадки з кільцем. (19) (21) u200603466 (22) 30.03.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Багрій Микола Миколайович, Михайлюк Іван Олексійович, Голубєв Володимир Генадійович (73) Багрій Микола Миколайович, Михайлюк Іван Олексійович, Голубєв Володимир Генадійович 3 17273 редукційним 6 з подальшим з'єднанням з трубою мікрофотонасадки 7 з кільцем 8, яке фіксується до штатива (на Фіг. не показано). Отримують мікроскопічні зображення гістологічних препаратів приладом наступним чином. Нижня частина насадки-перехідника за допомогою кільця 8 труби мікрофотонасадки 7 фіксується до штатива мікроскопа. У верхній частині насадки-перехідника розташована втулка перехідна 2, в яку при незначному натискуванні заходить цифрова фотокамера 1. Основними параметрами фотозйомки є: режим "AUTO", режим "зйомки крупним планом" ("макрозйомки"), відключений спалах та режим зйомки через 12 секунд після спрацювання затвору. При цьому на TFT-дисплеї зображення мікропрепарата є у вигляді кола, яке не досягає периметру дисплея приблизно на 1/3. Використовуючи кнопку зума у режимі "AUTO", слід здійснити максимальне оптичне збільшення зображення. Висота розробленої насадки-перехідника розрахована Комп’ютерна верстка А. Крулевський 4 таким чином, що зображення мікропрепарату при цьому повністю заповнює TFT-дисплей. Передача зображення з фотокамери на персональний комп'ютер здійснюється за допомогою USBінтерфейсу у форматі JPEG. Для отримання реальних розмірів об'єктів проводиться калібрування зображення за допомогою об'єкт-мікрометра. При використанні запропонованої нами оптичної системи умовне збільшення "окуляра" складає х 12,5. Даний пристрій забезпечує якісні зображення гістологічних препаратів та зручність у використанні, що дозволяє проводити їх ефективний аналіз. Для описового морфологічного аналізу можна використовувати комп'ютерні програми для перегляду зображень (ACDSee Imaging, XnView та ін.), а для проведення морфометричних досліджень - як звичайні програми для обробки зображень (Adobe Photoshop, Corel Draw), так і спеціалізовані програми аналізу зображень (Видео-Тест-Размер, Видео-Тест-Морфология). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
