Спосіб дегазації зони гірничих робіт

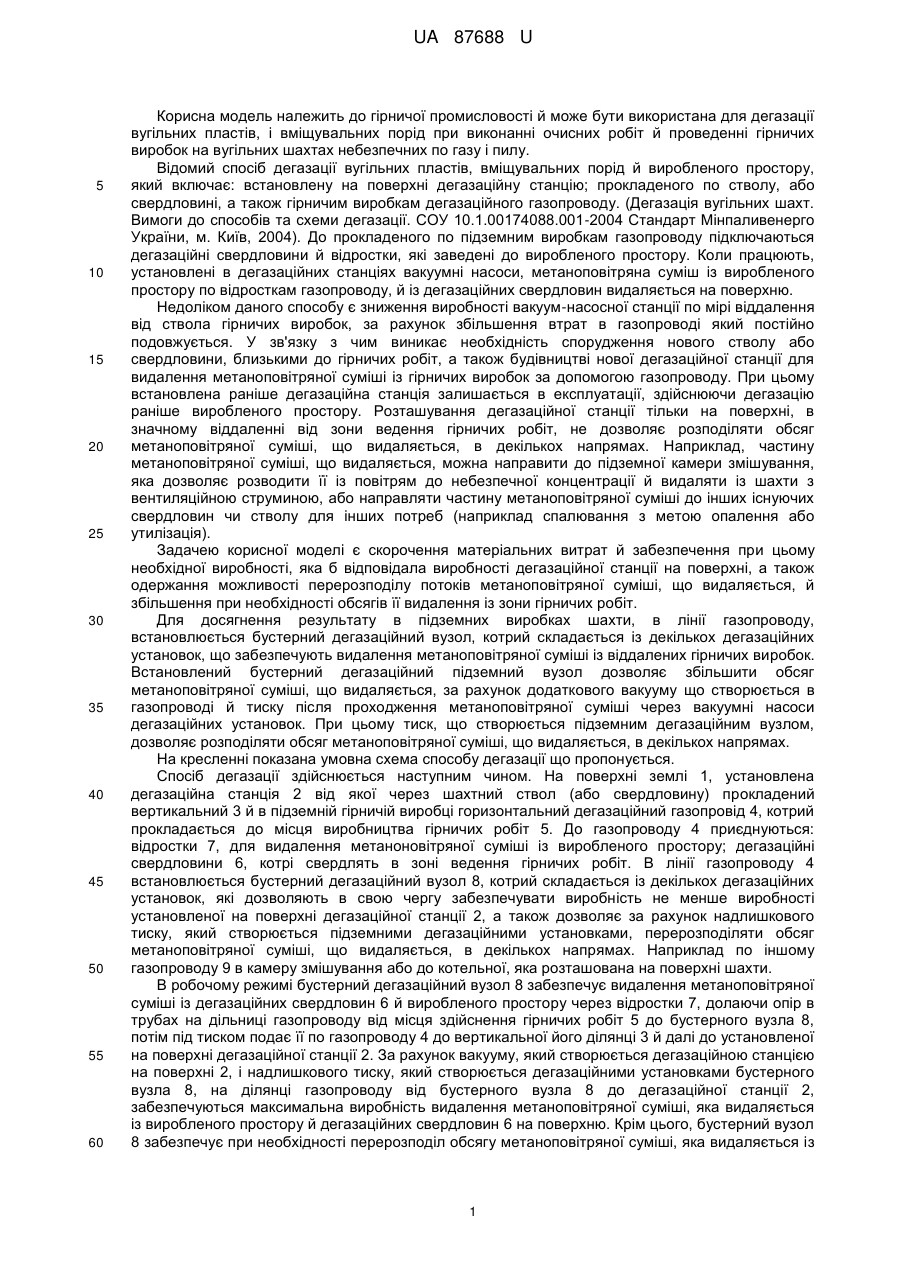

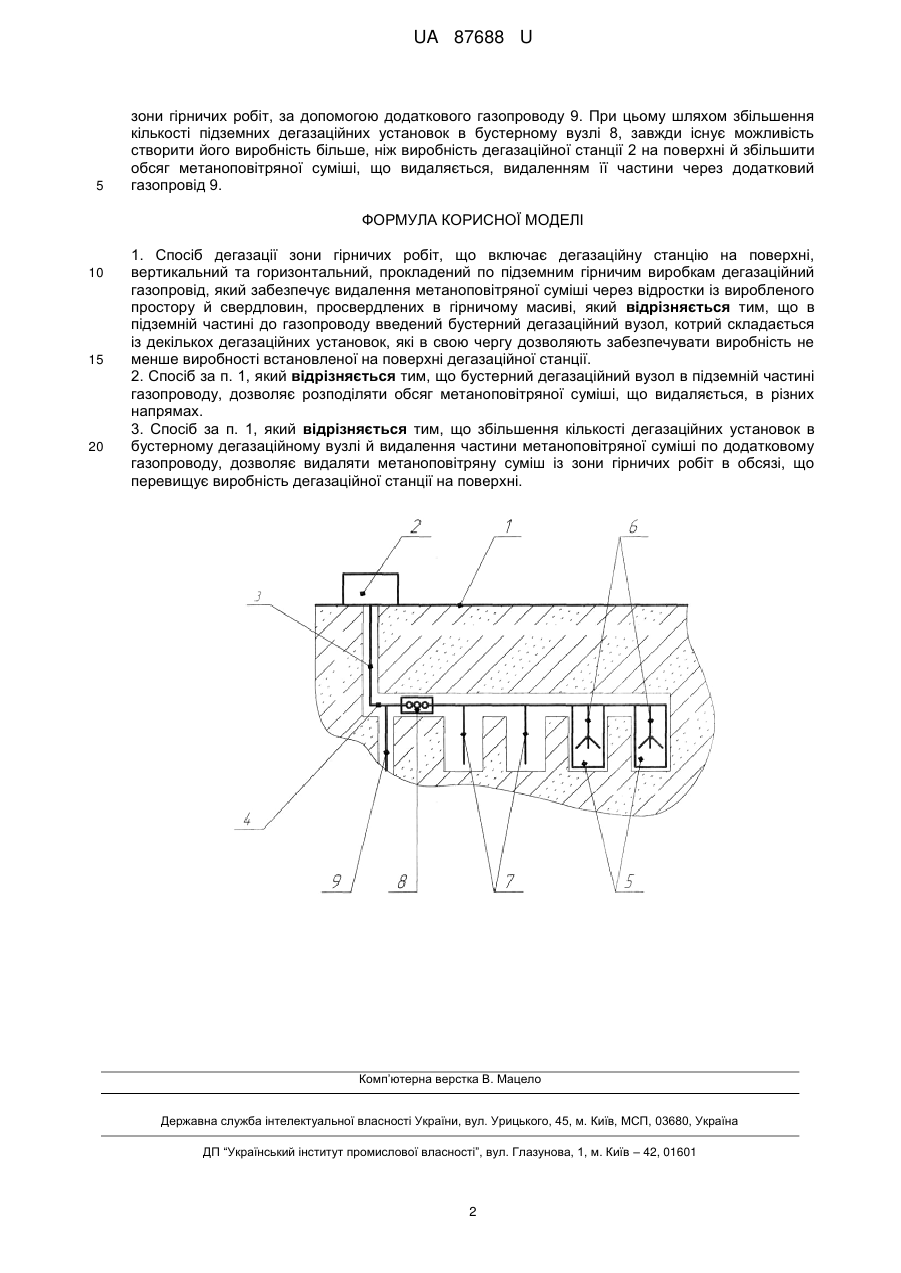

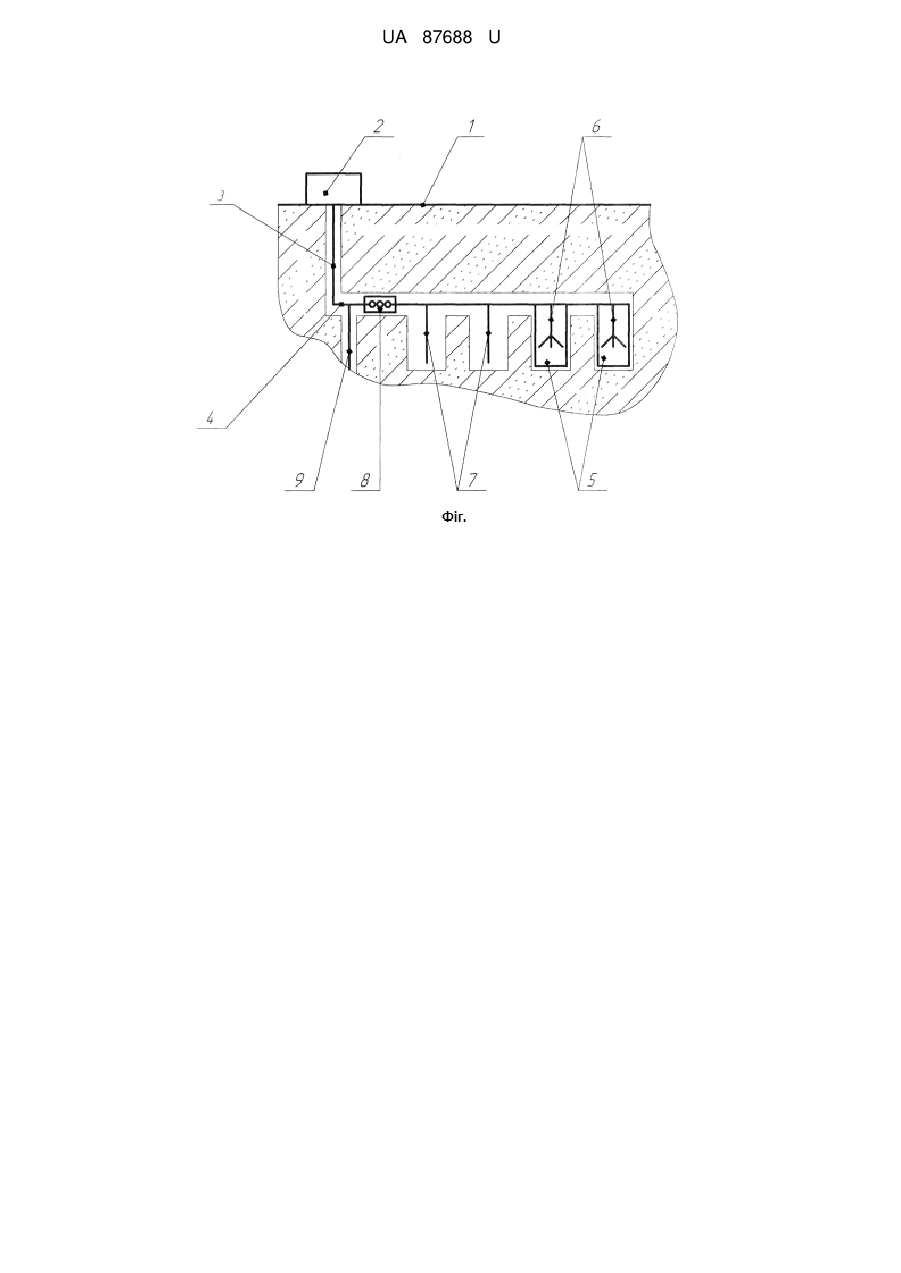

Реферат: Спосіб дегазації зони гірничих робіт включає дегазаційну станцію на поверхні, вертикальний та горизонтальний, прокладений по підземним гірничим виробкам дегазаційний газопровід, який забезпечує видалення метаноповітряної суміші через відростки із виробленого простору й свердловин, просвердлених в гірничому масиві. В підземній частині до газопроводу введений бустерний дегазаційний вузол, котрий складається із декількох дегазаційних установок, які в свою чергу дозволяють забезпечувати виробність не менше виробності встановленої на поверхні дегазаційної станції. UA 87688 U (12) UA 87688 U UA 87688 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості й може бути використана для дегазації вугільних пластів, і вміщувальних порід при виконанні очисних робіт й проведенні гірничих виробок на вугільних шахтах небезпечних по газу і пилу. Відомий спосіб дегазації вугільних пластів, вміщувальних порід й виробленого простору, який включає: встановлену на поверхні дегазаційну станцію; прокладеного по стволу, або свердловині, а також гірничим виробкам дегазаційного газопроводу. (Дегазація вугільних шахт. Вимоги до способів та схеми дегазації. СОУ 10.1.00174088.001-2004 Стандарт Мінпаливенерго України, м. Київ, 2004). До прокладеного по підземним виробкам газопроводу підключаються дегазаційні свердловини й відростки, які заведені до виробленого простору. Коли працюють, установлені в дегазаційних станціях вакуумні насоси, метаноповітряна суміш із виробленого простору по відросткам газопроводу, й із дегазаційних свердловин видаляється на поверхню. Недоліком даного способу є зниження виробності вакуум-насосної станції по мірі віддалення від ствола гірничих виробок, за рахунок збільшення втрат в газопроводі який постійно подовжується. У зв'язку з чим виникає необхідність спорудження нового стволу або свердловини, близькими до гірничих робіт, а також будівництві нової дегазаційної станції для видалення метаноповітряної суміші із гірничих виробок за допомогою газопроводу. При цьому встановлена раніше дегазаційна станція залишається в експлуатації, здійснюючи дегазацію раніше виробленого простору. Розташування дегазаційної станції тільки на поверхні, в значному віддаленні від зони ведення гірничих робіт, не дозволяє розподіляти обсяг метаноповітряної суміші, що видаляється, в декількох напрямах. Наприклад, частину метаноповітряної суміші, що видаляється, можна направити до підземної камери змішування, яка дозволяє розводити її із повітрям до небезпечної концентрації й видаляти із шахти з вентиляційною струминою, або направляти частину метаноповітряної суміші до інших існуючих свердловин чи стволу для інших потреб (наприклад спалювання з метою опалення або утилізація). Задачею корисної моделі є скорочення матеріальних витрат й забезпечення при цьому необхідної виробності, яка б відповідала виробності дегазаційної станції на поверхні, а також одержання можливості перерозподілу потоків метаноповітряної суміші, що видаляється, й збільшення при необхідності обсягів її видалення із зони гірничих робіт. Для досягнення результату в підземних виробках шахти, в лінії газопроводу, встановлюється бустерний дегазаційний вузол, котрий складається із декількох дегазаційних установок, що забезпечують видалення метаноповітряної суміші із віддалених гірничих виробок. Встановлений бустерний дегазаційний підземний вузол дозволяє збільшити обсяг метаноповітряної суміші, що видаляється, за рахунок додаткового вакууму що створюється в газопроводі й тиску після проходження метаноповітряної суміші через вакуумні насоси дегазаційних установок. При цьому тиск, що створюється підземним дегазаційним вузлом, дозволяє розподіляти обсяг метаноповітряної суміші, що видаляється, в декількох напрямах. На кресленні показана умовна схема способу дегазації що пропонується. Спосіб дегазації здійснюється наступним чином. На поверхні землі 1, установлена дегазаційна станція 2 від якої через шахтний ствол (або свердловину) прокладений вертикальний 3 й в підземній гірничій виробці горизонтальний дегазаційний газопровід 4, котрий прокладається до місця виробництва гірничих робіт 5. До газопроводу 4 приєднуються: відростки 7, для видалення метаноновітряної суміші із виробленого простору; дегазаційні свердловини 6, котрі свердлять в зоні ведення гірничих робіт. В лінії газопроводу 4 встановлюється бустерний дегазаційний вузол 8, котрий складається із декількох дегазаційних установок, які дозволяють в свою чергу забезпечувати виробність не менше виробності установленої на поверхні дегазаційної станції 2, а також дозволяє за рахунок надлишкового тиску, який створюється підземними дегазаційними установками, перерозподіляти обсяг метаноповітряної суміші, що видаляється, в декількох напрямах. Наприклад по іншому газопроводу 9 в камеру змішування або до котельної, яка розташована на поверхні шахти. В робочому режимі бустерний дегазаційний вузол 8 забезпечує видалення метаноповітряної суміші із дегазаційних свердловин 6 й виробленого простору через відростки 7, долаючи опір в трубах на дільниці газопроводу від місця здійснення гірничих робіт 5 до бустерного вузла 8, потім під тиском подає її по газопроводу 4 до вертикальної його ділянці 3 й далі до установленої на поверхні дегазаційної станції 2. За рахунок вакууму, який створюється дегазаційною станцією на поверхні 2, і надлишкового тиску, який створюється дегазаційними установками бустерного вузла 8, на ділянці газопроводу від бустерного вузла 8 до дегазаційної станції 2, забезпечуються максимальна виробність видалення метаноповітряної суміші, яка видаляється із виробленого простору й дегазаційних свердловин 6 на поверхню. Крім цього, бустерний вузол 8 забезпечує при необхідності перерозподіл обсягу метаноповітряної суміші, яка видаляється із 1 UA 87688 U 5 зони гірничих робіт, за допомогою додаткового газопроводу 9. При цьому шляхом збільшення кількості підземних дегазаційних установок в бустерному вузлі 8, завжди існує можливість створити його виробність більше, ніж виробність дегазаційної станції 2 на поверхні й збільшити обсяг метаноповітряної суміші, що видаляється, видаленням її частини через додатковий газопровід 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Спосіб дегазації зони гірничих робіт, що включає дегазаційну станцію на поверхні, вертикальний та горизонтальний, прокладений по підземним гірничим виробкам дегазаційний газопровід, який забезпечує видалення метаноповітряної суміші через відростки із виробленого простору й свердловин, просвердлених в гірничому масиві, який відрізняється тим, що в підземній частині до газопроводу введений бустерний дегазаційний вузол, котрий складається із декількох дегазаційних установок, які в свою чергу дозволяють забезпечувати виробність не менше виробності встановленої на поверхні дегазаційної станції. 2. Спосіб за п. 1, який відрізняється тим, що бустерний дегазаційний вузол в підземній частині газопроводу, дозволяє розподіляти обсяг метаноповітряної суміші, що видаляється, в різних напрямах. 3. Спосіб за п. 1, який відрізняється тим, що збільшення кількості дегазаційних установок в бустерному дегазаційному вузлі й видалення частини метаноповітряної суміші по додатковому газопроводу, дозволяє видаляти метаноповітряну суміш із зони гірничих робіт в обсязі, що перевищує виробність дегазаційної станції на поверхні. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
