Пристрій для локального нагріву тіла людини уф-світлом

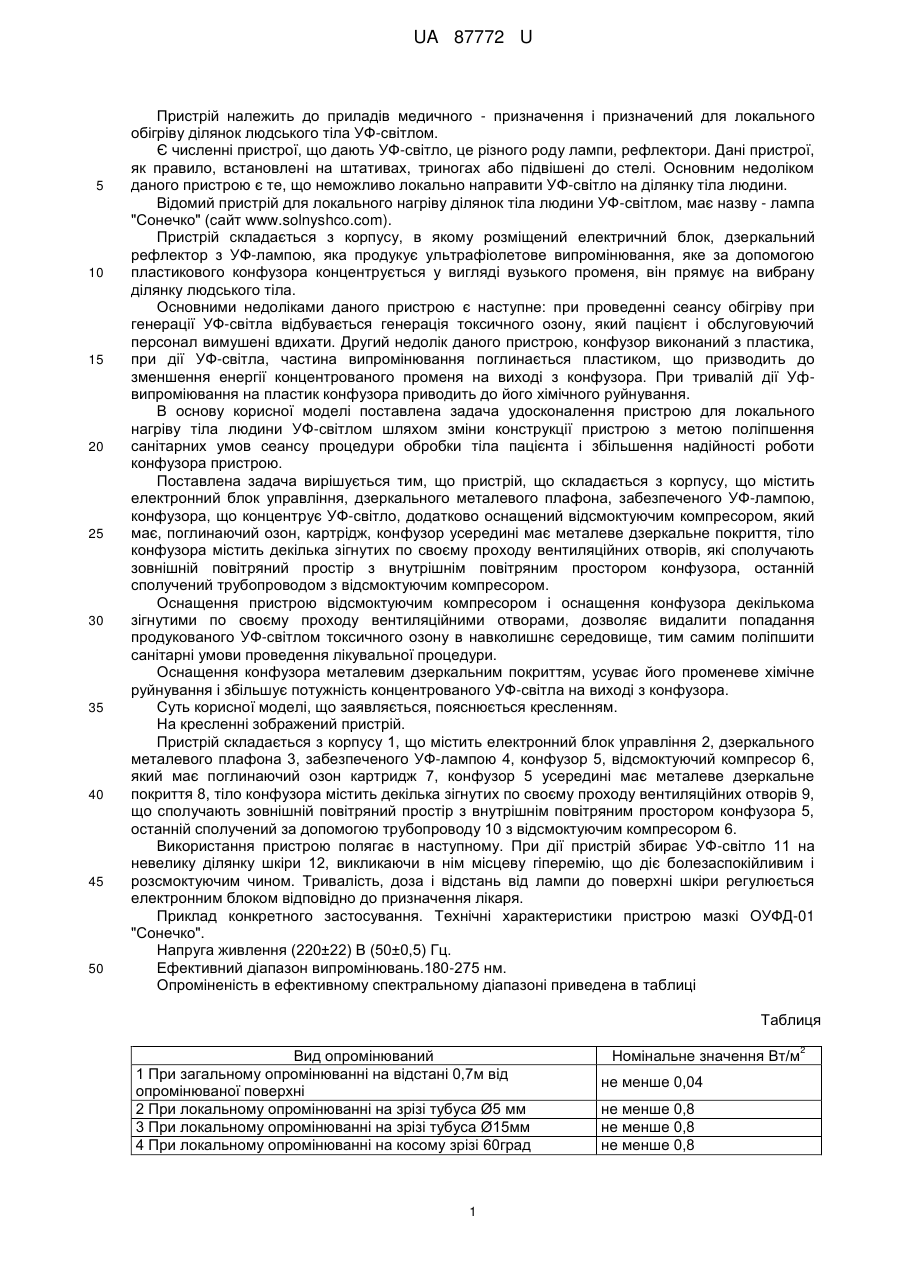

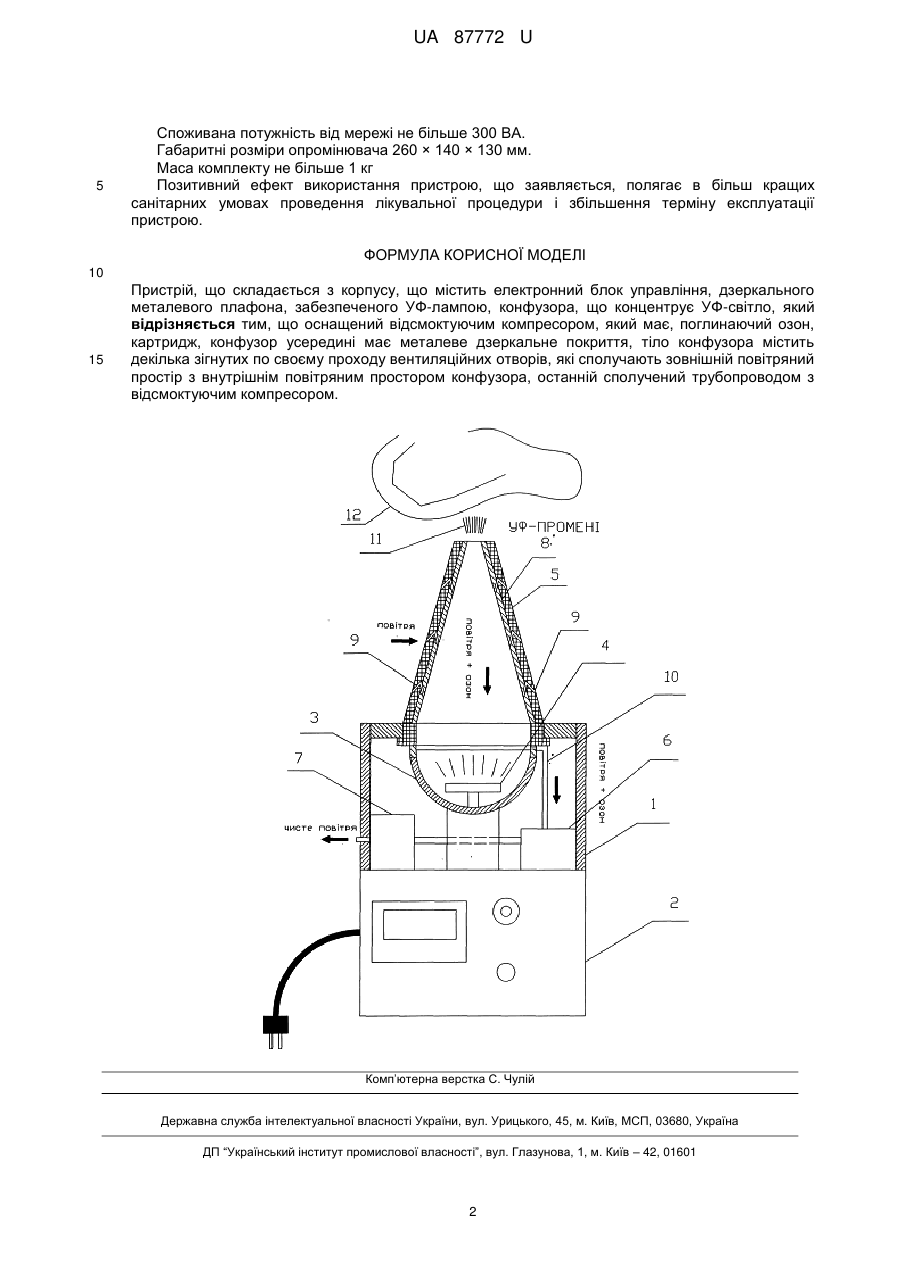

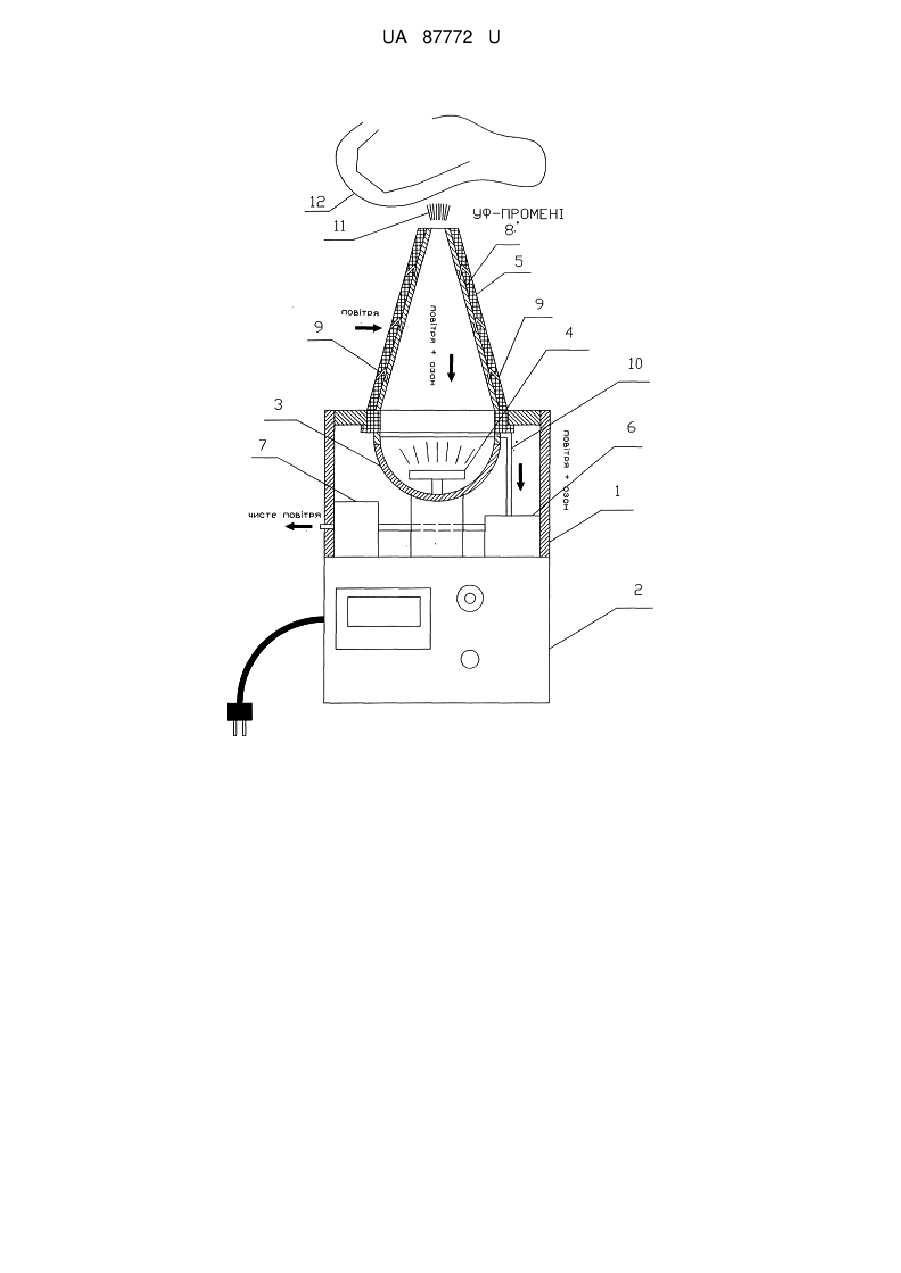

Реферат: Пристрій складається з корпусу і містить електронний блок управління, дзеркальний металевий плафон, забезпечений УФ-лампою, конфузор, що концентрує УФ-світло. Додатково оснащений відсмоктуючим компресором, який має, поглинаючий озон, картридж, конфузор усередині має металеве дзеркальне покриття, тіло конфузора містить декілька зігнутих по своєму проходу вентиляційних отворів, які сполучають зовнішній повітряний простір з внутрішнім повітряним простором конфузора, останній сполучений трубопроводом з відсмоктуючим компресором. UA 87772 U (12) UA 87772 U UA 87772 U 5 10 15 20 25 30 35 40 45 50 Пристрій належить до приладів медичного - призначення і призначений для локального обігріву ділянок людського тіла УФ-світлом. Є численні пристрої, що дають УФ-світло, це різного роду лампи, рефлектори. Дані пристрої, як правило, встановлені на штативах, триногах або підвішені до стелі. Основним недоліком даного пристрою є те, що неможливо локально направити УФ-світло на ділянку тіла людини. Відомий пристрій для локального нагріву ділянок тіла людини УФ-світлом, має назву - лампа "Сонечко" (сайт www.solnyshco.com). Пристрій складається з корпусу, в якому розміщений електричний блок, дзеркальний рефлектор з УФ-лампою, яка продукує ультрафіолетове випромінювання, яке за допомогою пластикового конфузора концентрується у вигляді вузького променя, він прямує на вибрану ділянку людського тіла. Основними недоліками даного пристрою є наступне: при проведенні сеансу обігріву при генерації УФ-світла відбувається генерація токсичного озону, який пацієнт і обслуговуючий персонал вимушені вдихати. Другий недолік даного пристрою, конфузор виконаний з пластика, при дії УФ-світла, частина випромінювання поглинається пластиком, що призводить до зменшення енергії концентрованого променя на виході з конфузора. При тривалій дії Уфвипроміювання на пластик конфузора приводить до його хімічного руйнування. В основу корисної моделі поставлена задача удосконалення пристрою для локального нагріву тіла людини УФ-світлом шляхом зміни конструкції пристрою з метою поліпшення санітарних умов сеансу процедури обробки тіла пацієнта і збільшення надійності роботи конфузора пристрою. Поставлена задача вирішується тим, що пристрій, що складається з корпусу, що містить електронний блок управління, дзеркального металевого плафона, забезпеченого УФ-лампою, конфузора, що концентрує УФ-світло, додатково оснащений відсмоктуючим компресором, який має, поглинаючий озон, картрідж, конфузор усередині має металеве дзеркальне покриття, тіло конфузора містить декілька зігнутих по своєму проходу вентиляційних отворів, які сполучають зовнішній повітряний простір з внутрішнім повітряним простором конфузора, останній сполучений трубопроводом з відсмоктуючим компресором. Оснащення пристрою відсмоктуючим компресором і оснащення конфузора декількома зігнутими по своєму проходу вентиляційними отворами, дозволяє видалити попадання продукованого УФ-світлом токсичного озону в навколишнє середовище, тим самим поліпшити санітарні умови проведення лікувальної процедури. Оснащення конфузора металевим дзеркальним покриттям, усуває його променеве хімічне руйнування і збільшує потужність концентрованого УФ-світла на виході з конфузора. Суть корисної моделі, що заявляється, пояснюється кресленням. На кресленні зображений пристрій. Пристрій складається з корпусу 1, що містить електронний блок управління 2, дзеркального металевого плафона 3, забезпеченого УФ-лампою 4, конфузор 5, відсмоктуючий компресор 6, який має поглинаючий озон картридж 7, конфузор 5 усередині має металеве дзеркальне покриття 8, тіло конфузора містить декілька зігнутих по своєму проходу вентиляційних отворів 9, що сполучають зовнішній повітряний простір з внутрішнім повітряним простором конфузора 5, останній сполучений за допомогою трубопроводу 10 з відсмоктуючим компресором 6. Використання пристрою полягає в наступному. При дії пристрій збирає УФ-світло 11 на невелику ділянку шкіри 12, викликаючи в нім місцеву гіперемію, що діє болезаспокійливим і розсмоктуючим чином. Тривалість, доза і відстань від лампи до поверхні шкіри регулюється електронним блоком відповідно до призначення лікаря. Приклад конкретного застосування. Технічні характеристики пристрою мазкі ОУФД-01 "Сонечко". Напруга живлення (220±22) В (50±0,5) Гц. Ефективний діапазон випромінювань.180-275 нм. Опроміненість в ефективному спектральному діапазоні приведена в таблиці Таблиця Вид опромінюваний 1 При загальному опромінюванні на відстані 0,7м від опромінюваної поверхні 2 При локальному опромінюванні на зрізі тубуса Ø5 мм 3 При локальному опромінюванні на зрізі тубуса Ø15мм 4 При локальному опромінюванні на косому зрізі 60град 1 Номінальне значення Вт/м не менше 0,04 не менше 0,8 не менше 0,8 не менше 0,8 2 UA 87772 U 5 Споживана потужність від мережі не більше 300 ВА. Габаритні розміри опромінювача 260 × 140 × 130 мм. Маса комплекту не більше 1 кг Позитивний ефект використання пристрою, що заявляється, полягає в більш кращих санітарних умовах проведення лікувальної процедури і збільшення терміну експлуатації пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій, що складається з корпусу, що містить електронний блок управління, дзеркального металевого плафона, забезпеченого УФ-лампою, конфузора, що концентрує УФ-світло, який відрізняється тим, що оснащений відсмоктуючим компресором, який має, поглинаючий озон, картридж, конфузор усередині має металеве дзеркальне покриття, тіло конфузора містить декілька зігнутих по своєму проходу вентиляційних отворів, які сполучають зовнішній повітряний простір з внутрішнім повітряним простором конфузора, останній сполучений трубопроводом з відсмоктуючим компресором. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
