Тара для упаковки свічок

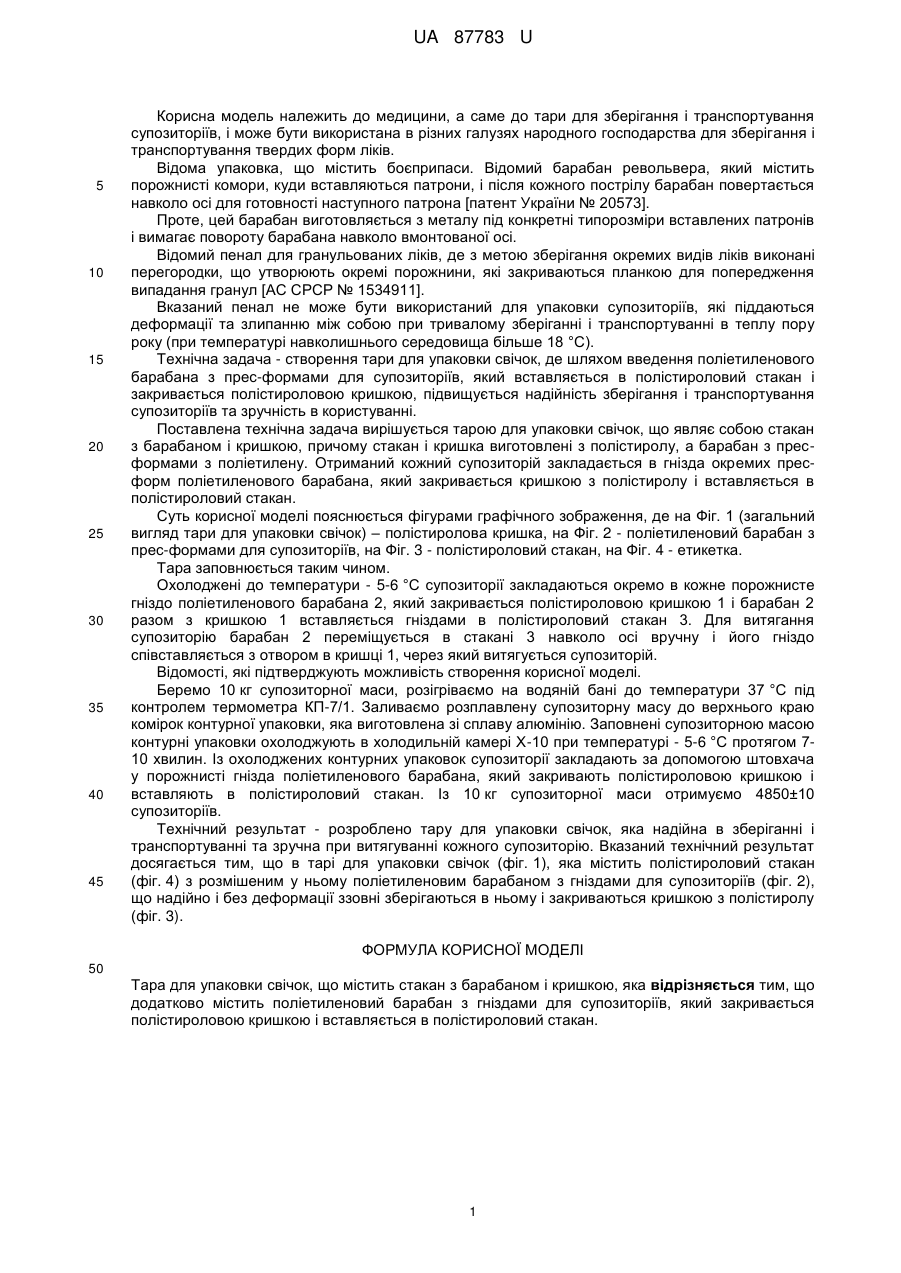

Реферат: Тара для упаковки свічок містить стакан з барабаном і кришкою, також додатково містить поліетиленовий барабан з гніздами для супозиторіїв, який закривається полістироловою кришкою і вставляється в полістироловий стакан. UA 87783 U (12) UA 87783 U UA 87783 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до тари для зберігання і транспортування супозиторіїв, і може бути використана в різних галузях народного господарства для зберігання і транспортування твердих форм ліків. Відома упаковка, що містить боєприпаси. Відомий барабан револьвера, який містить порожнисті комори, куди вставляються патрони, і після кожного пострілу барабан повертається навколо осі для готовності наступного патрона [патент України № 20573]. Проте, цей барабан виготовляється з металу під конкретні типорозміри вставлених патронів і вимагає повороту барабана навколо вмонтованої осі. Відомий пенал для гранульованих ліків, де з метою зберігання окремих видів ліків виконані перегородки, що утворюють окремі порожнини, які закриваються планкою для попередження випадання гранул [АС СРСР № 1534911]. Вказаний пенал не може бути використаний для упаковки супозиторіїв, які піддаються деформації та злипанню між собою при тривалому зберіганні і транспортуванні в теплу пору року (при температурі навколишнього середовища більше 18 °C). Технічна задача - створення тари для упаковки свічок, де шляхом введення поліетиленового барабана з прес-формами для супозиторіїв, який вставляється в полістироловий стакан і закривається полістироловою кришкою, підвищується надійність зберігання і транспортування супозиторіїв та зручність в користуванні. Поставлена технічна задача вирішується тарою для упаковки свічок, що являє собою стакан з барабаном і кришкою, причому стакан і кришка виготовлені з полістиролу, а барабан з пресформами з поліетилену. Отриманий кожний супозиторій закладається в гнізда окремих пресформ поліетиленового барабана, який закривається кришкою з полістиролу і вставляється в полістироловий стакан. Суть корисної моделі пояснюється фігурами графічного зображення, де на Фіг. 1 (загальний вигляд тари для упаковки свічок) – полістиролова кришка, на Фіг. 2 - поліетиленовий барабан з прес-формами для супозиторіїв, на Фіг. 3 - полістироловий стакан, на Фіг. 4 - етикетка. Тара заповнюється таким чином. Охолоджені до температури - 5-6 °C супозиторії закладаються окремо в кожне порожнисте гніздо поліетиленового барабана 2, який закривається полістироловою кришкою 1 і барабан 2 разом з кришкою 1 вставляється гніздами в полістироловий стакан 3. Для витягання супозиторію барабан 2 переміщується в стакані 3 навколо осі вручну і його гніздо співставляється з отвором в кришці 1, через який витягується супозиторій. Відомості, які підтверджують можливість створення корисної моделі. Беремо 10 кг супозиторної маси, розігріваємо на водяній бані до температури 37 °C під контролем термометра КП-7/1. Заливаємо розплавлену супозиторну масу до верхнього краю комірок контурної упаковки, яка виготовлена зі сплаву алюмінію. Заповнені супозиторною масою контурні упаковки охолоджують в холодильній камері Х-10 при температурі - 5-6 °С протягом 710 хвилин. Із охолоджених контурних упаковок супозиторії закладають за допомогою штовхача у порожнисті гнізда поліетиленового барабана, який закривають полістироловою кришкою і вставляють в полістироловий стакан. Із 10 кг супозиторної маси отримуємо 4850±10 супозиторіїв. Технічний результат - розроблено тару для упаковки свічок, яка надійна в зберіганні і транспортуванні та зручна при витягуванні кожного супозиторію. Вказаний технічний результат досягається тим, що в тарі для упаковки свічок (фіг. 1), яка містить полістироловий стакан (фіг. 4) з розмішеним у ньому поліетиленовим барабаном з гніздами для супозиторіїв (фіг. 2), що надійно і без деформації ззовні зберігаються в ньому і закриваються кришкою з полістиролу (фіг. 3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Тара для упаковки свічок, що містить стакан з барабаном і кришкою, яка відрізняється тим, що додатково містить поліетиленовий барабан з гніздами для супозиторіїв, який закривається полістироловою кришкою і вставляється в полістироловий стакан. 1 UA 87783 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
