Спосіб вимірювання сил різання зернових продуктів

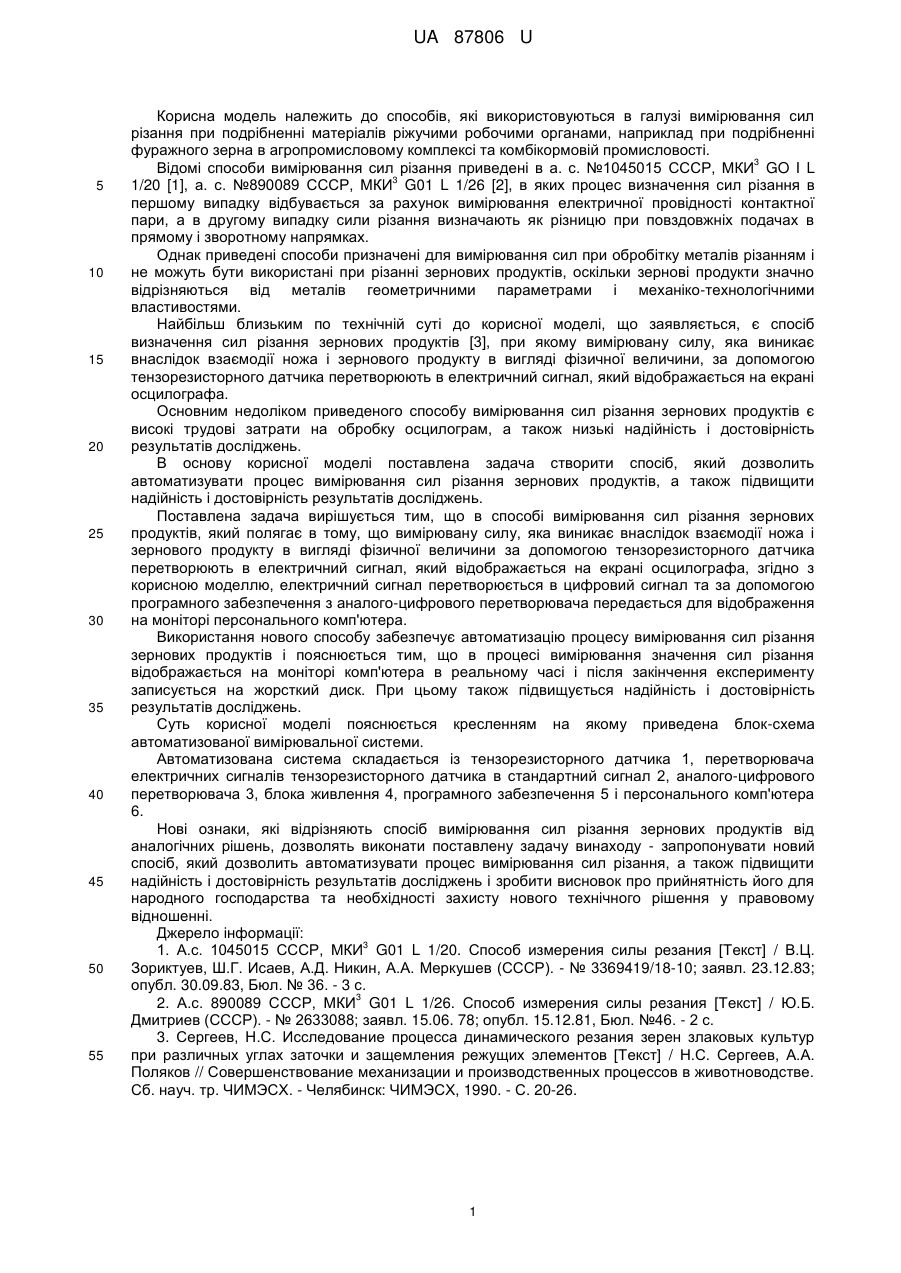

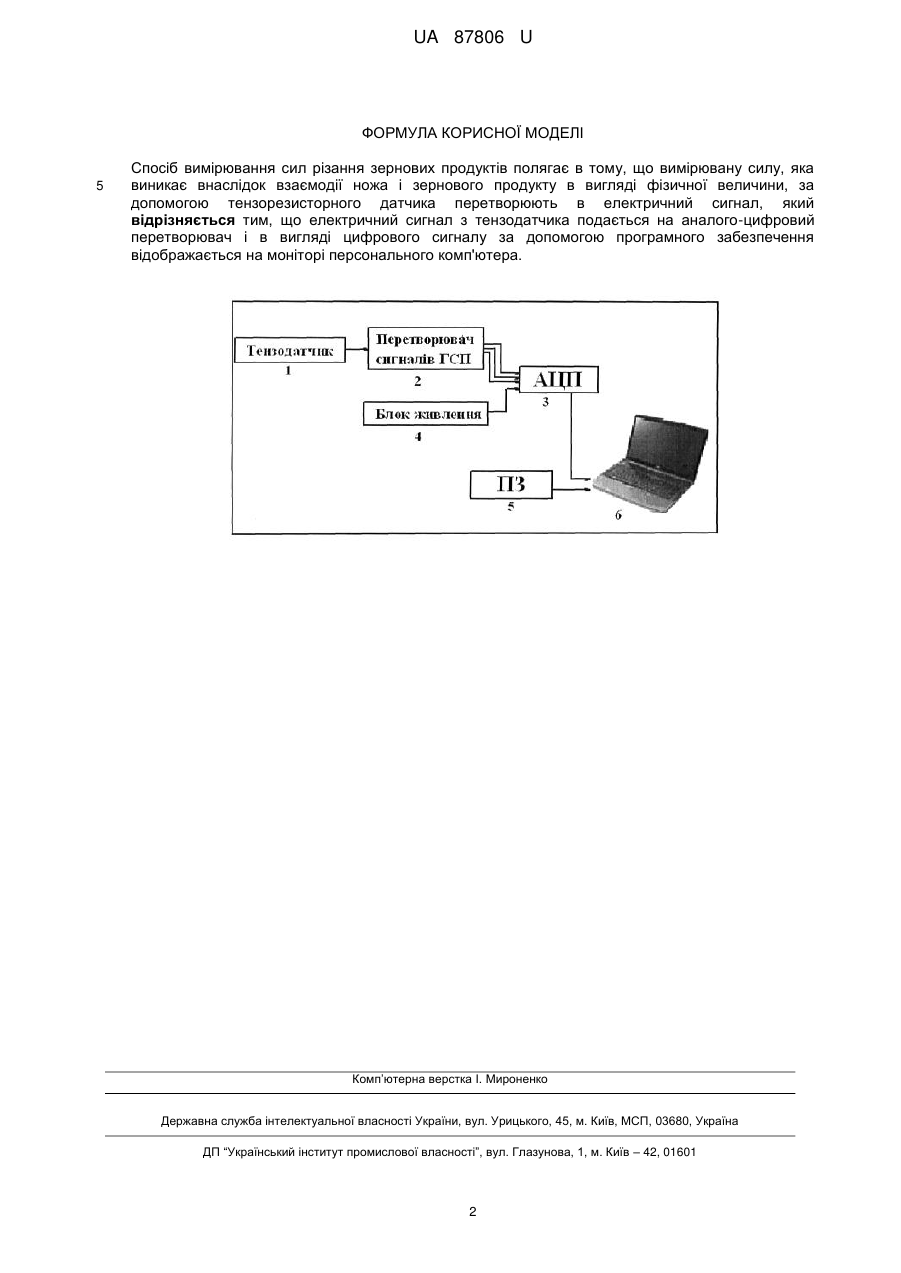

Реферат: Спосіб вимірювання сил різання зернових продуктів полягає в тому, що вимірювану силу, яка виникає внаслідок взаємодії ножа і зернового продукту в вигляді фізичної величини, за допомогою тензорезисторного датчика перетворюють в електричний сигнал. Електричний сигнал з тензодатчика подається на аналого-цифровий перетворювач і в вигляді цифрового сигналу за допомогою програмного забезпечення відображається на моніторі персонального комп'ютера. UA 87806 U (12) UA 87806 U UA 87806 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів, які використовуються в галузі вимірювання сил різання при подрібненні матеріалів ріжучими робочими органами, наприклад при подрібненні фуражного зерна в агропромисловому комплексі та комбікормовій промисловості. 3 Відомі способи вимірювання сил різання приведені в а. с. №1045015 СССР, МКИ GO I L 3 1/20 [1], а. с. №890089 СССР, МКИ G01 L 1/26 [2], в яких процес визначення сил різання в першому випадку відбувається за рахунок вимірювання електричної провідності контактної пари, а в другому випадку сили різання визначають як різницю при повздовжніх подачах в прямому і зворотному напрямках. Однак приведені способи призначені для вимірювання сил при обробітку металів різанням і не можуть бути використані при різанні зернових продуктів, оскільки зернові продукти значно відрізняються від металів геометричними параметрами і механіко-технологічними властивостями. Найбільш близьким по технічній суті до корисної моделі, що заявляється, є спосіб визначення сил різання зернових продуктів [3], при якому вимірювану силу, яка виникає внаслідок взаємодії ножа і зернового продукту в вигляді фізичної величини, за допомогою тензорезисторного датчика перетворюють в електричний сигнал, який відображається на екрані осцилографа. Основним недоліком приведеного способу вимірювання сил різання зернових продуктів є високі трудові затрати на обробку осцилограм, а також низькі надійність і достовірність результатів досліджень. В основу корисної моделі поставлена задача створити спосіб, який дозволить автоматизувати процес вимірювання сил різання зернових продуктів, а також підвищити надійність і достовірність результатів досліджень. Поставлена задача вирішується тим, що в способі вимірювання сил різання зернових продуктів, який полягає в тому, що вимірювану силу, яка виникає внаслідок взаємодії ножа і зернового продукту в вигляді фізичної величини за допомогою тензорезисторного датчика перетворюють в електричний сигнал, який відображається на екрані осцилографа, згідно з корисною моделлю, електричний сигнал перетворюється в цифровий сигнал та за допомогою програмного забезпечення з аналого-цифрового перетворювача передається для відображення на моніторі персонального комп'ютера. Використання нового способу забезпечує автоматизацію процесу вимірювання сил різання зернових продуктів і пояснюється тим, що в процесі вимірювання значення сил різання відображається на моніторі комп'ютера в реальному часі і після закінчення експерименту записується на жорсткий диск. При цьому також підвищується надійність і достовірність результатів досліджень. Суть корисної моделі пояснюється кресленням на якому приведена блок-схема автоматизованої вимірювальної системи. Автоматизована система складається із тензорезисторного датчика 1, перетворювача електричних сигналів тензорезисторного датчика в стандартний сигнал 2, аналого-цифрового перетворювача 3, блока живлення 4, програмного забезпечення 5 і персонального комп'ютера 6. Нові ознаки, які відрізняють спосіб вимірювання сил різання зернових продуктів від аналогічних рішень, дозволять виконати поставлену задачу винаходу - запропонувати новий спосіб, який дозволить автоматизувати процес вимірювання сил різання, а також підвищити надійність і достовірність результатів досліджень і зробити висновок про прийнятність його для народного господарства та необхідності захисту нового технічного рішення у правовому відношенні. Джерело інформації: 3 1. А.с. 1045015 СССР, МКИ G01 L 1/20. Способ измерения силы резания [Текст] / В.Ц. Зориктуев, Ш.Г. Исаев, А.Д. Никин, А.А. Меркушев (СССР). - № 3369419/18-10; заявл. 23.12.83; опубл. 30.09.83, Бюл. № 36. - 3 с. 3 2. А.с. 890089 СССР, МКИ G01 L 1/26. Способ измерения силы резания [Текст] / Ю.Б. Дмитриев (СССР). - № 2633088; заявл. 15.06. 78; опубл. 15.12.81, Бюл. №46. - 2 с. 3. Сергеев, Н.С. Исследование процесса динамического резания зерен злаковых культур при различных углах заточки и защемления режущих элементов [Текст] / Н.С. Сергеев, А.А. Поляков // Совершенствование механизации и производственных процессов в животноводстве. Сб. науч. тр. ЧИМЭСХ. - Челябинск: ЧИМЭСХ, 1990. - С. 20-26. 1 UA 87806 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб вимірювання сил різання зернових продуктів полягає в тому, що вимірювану силу, яка виникає внаслідок взаємодії ножа і зернового продукту в вигляді фізичної величини, за допомогою тензорезисторного датчика перетворюють в електричний сигнал, який відрізняється тим, що електричний сигнал з тензодатчика подається на аналого-цифровий перетворювач і в вигляді цифрового сигналу за допомогою програмного забезпечення відображається на моніторі персонального комп'ютера. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
