Пристосування для вимірювання сил різання при токарній обробці

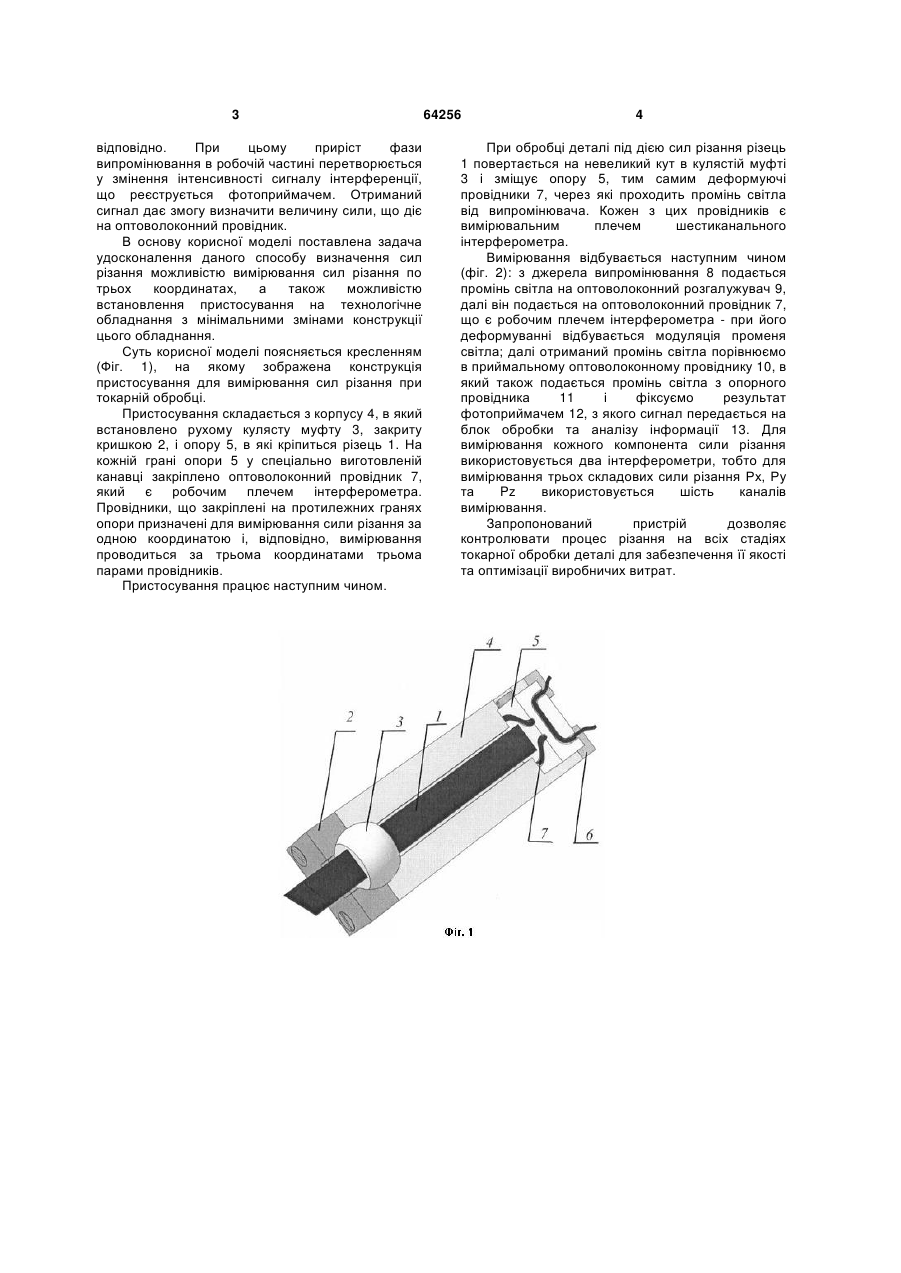

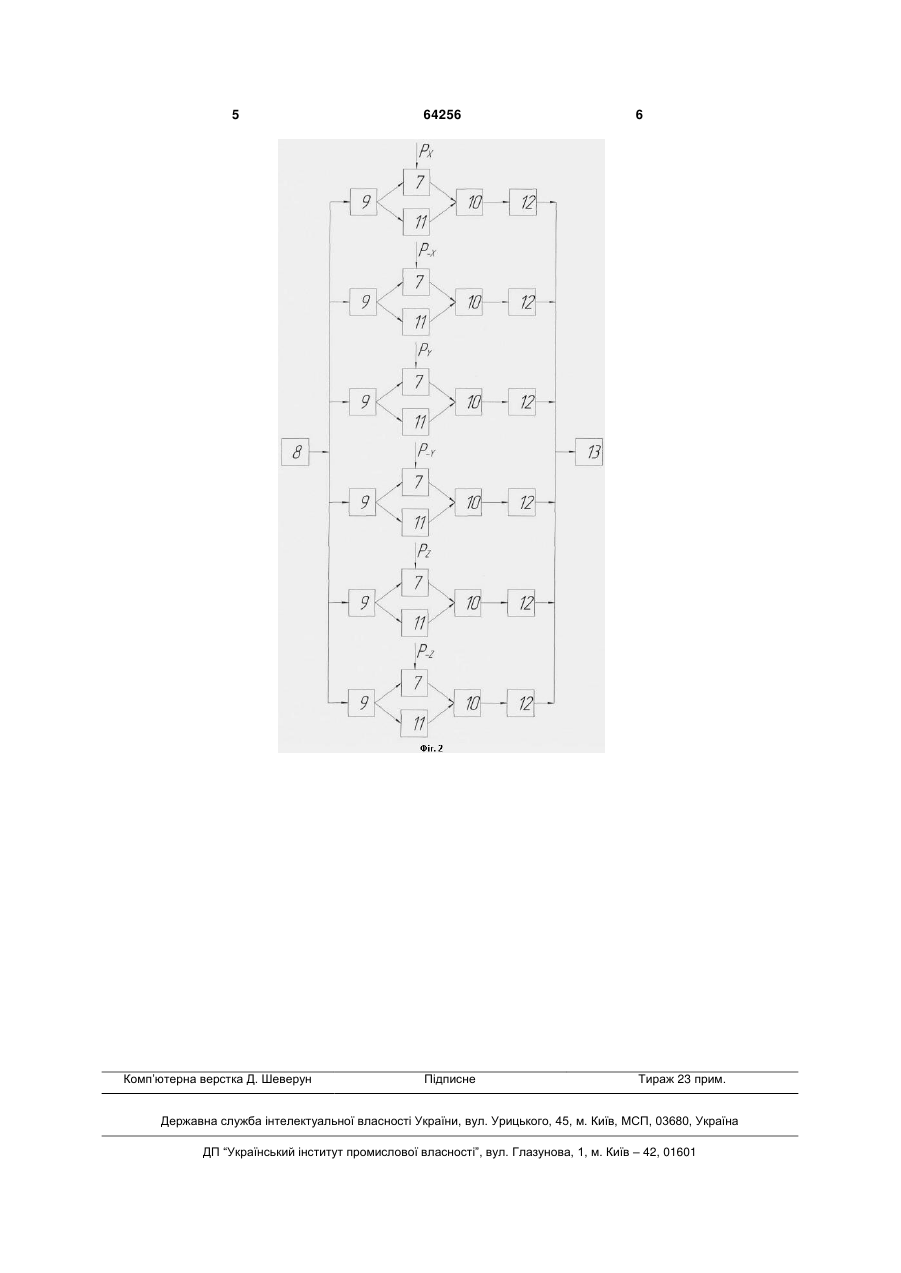

Пристосування для вимірювання сил різання при токарній обробці, в яке встановлюється різець, який під дією сили різання деформує чутливі елементи, що являють собою оптоволоконні провідники, які є робочими плечима оптоволоконного інтерферометра, через провідники пропускається промінь монохроматичного когерентного випромінювання, що модулюється при дії зовнішніх сил, потім 3 відповідно. При цьому приріст фази випромінювання в робочій частині перетворюється у змінення інтенсивності сигналу інтерференції, що реєструється фотоприймачем. Отриманий сигнал дає змогу визначити величину сили, що діє на оптоволоконний провідник. В основу корисної моделі поставлена задача удосконалення даного способу визначення сил різання можливістю вимірювання сил різання по трьох координатах, а також можливістю встановлення пристосування на технологічне обладнання з мінімальними змінами конструкції цього обладнання. Суть корисної моделі поясняється кресленням (Фіг. 1), на якому зображена конструкція пристосування для вимірювання сил різання при токарній обробці. Пристосування складається з корпусу 4, в який встановлено рухому кулясту муфту 3, закриту кришкою 2, і опору 5, в які кріпиться різець 1. На кожній грані опори 5 у спеціально виготовленій канавці закріплено оптоволоконний провідник 7, який є робочим плечем інтерферометра. Провідники, що закріплені на протилежних гранях опори призначені для вимірювання сили різання за одною координатою і, відповідно, вимірювання проводиться за трьома координатами трьома парами провідників. Пристосування працює наступним чином. 64256 4 При обробці деталі під дією сил різання різець 1 повертається на невеликий кут в кулястій муфті 3 і зміщує опору 5, тим самим деформуючі провідники 7, через які проходить промінь світла від випромінювача. Кожен з цих провідників є вимірювальним плечем шестиканального інтерферометра. Вимірювання відбувається наступним чином (фіг. 2): з джерела випромінювання 8 подається промінь світла на оптоволоконний розгалужувач 9, далі він подається на оптоволоконний провідник 7, що є робочим плечем інтерферометра - при його деформуванні відбувається модуляція променя світла; далі отриманий промінь світла порівнюємо в приймальному оптоволоконному провіднику 10, в який також подається промінь світла з опорного провідника 11 і фіксуємо результат фотоприймачем 12, з якого сигнал передається на блок обробки та аналізу інформації 13. Для вимірювання кожного компонента сили різання використовується два інтерферометри, тобто для вимірювання трьох складових сили різання Рх, Ру та Pz використовується шість каналів вимірювання. Запропонований пристрій дозволяє контролювати процес різання на всіх стадіях токарної обробки деталі для забезпечення її якості та оптимізації виробничих витрат. 5 Комп’ютерна верстка Д. Шеверун 64256 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
