Пневмоперевантажувач зернових продуктів

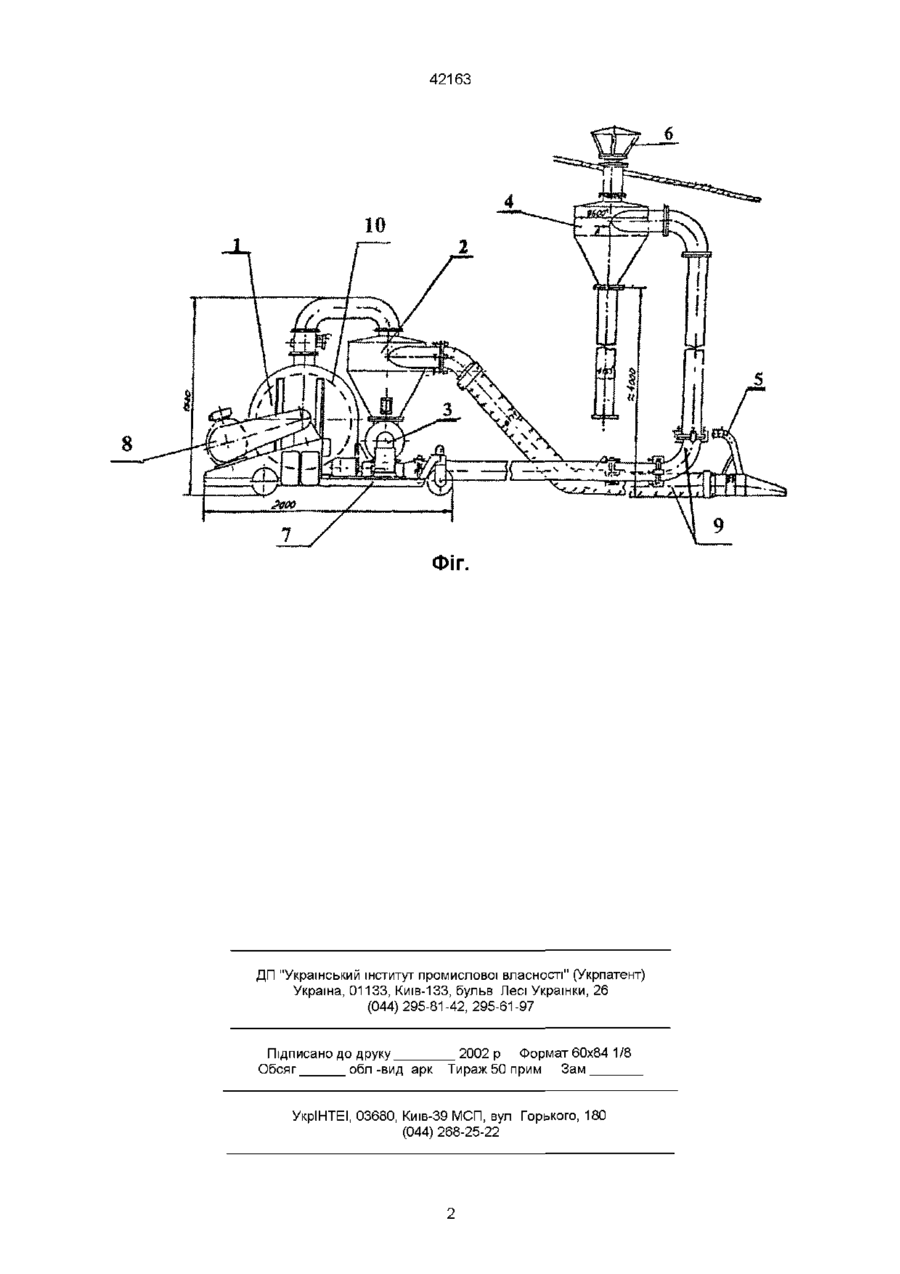

1 Пневмоперевантажувач зернових продуктів, що має змонтований на СПІЛЬНІЙ рамі вентилятор з електродвигуном і фільтр-вивантажувач із шлюзовим затвором, циклон та пневматичні рукава з всмоктувальним соплом, який відрізняється тим, що в ньому застосовується млинарський вентилятор, що має робоче колесо 2 Пневмоперевантажувач зернових продуктів, згідно п 1, який відрізняється тим, що робоче колесо млинарського вентилятора має двоярусну решітку профілів Винахід відноситься до області транспортування зернових продуктів та наступної очистки транспортованого продукту від пилу Відома передвижна пневмотранспортна установка ТПЗ-40 всмоктувальної дії для розвантажування зерна із залізничних вагонів та річкових суден [1] На автомобільному причепі розміщений ротаційний вакуум-насос з приводом від електродвигуна, вивантажувач, шлюзовий затвор, батарейний циклон із шлюзовим затвором та пилезбірником Збір зерна здійснюється гнучкими всмоктувальними рукавами з соплами, а видача - через шлюзовий затвор на стрічковий конвеєр Недоліком такого пневмоперевантажувача є те, що в ньому для утворення тяги приміняється вакуум-насос, який потребує особливих умов експлуатації і відрізняється великою енергоємністьюта металоємністью твор, 4 - циклон, 5 - сопло зернове, 6 - парасоль, 7 - рама, 8 - електродвигун, 9 - пневматичний рукав, 10 - робоче колесо Пневмоперевантажувач зернових продуктів, призначений для перевантажувальних робіт як хлібоприймальних і зернопереробних підприємствах, так і на відкритих складських площах, зернотоках Максимальна продуктивність Q=15 т/годину по зерну (пшениця, кукуруза, ячмінь, овес, соняшник, горіх) досягається при роботі соплом, постійно погружении у масів матеріалу з гнучиким рукавом діаметром 195 мм довжиною від 1 до 10 м Продуктівність змінюється в залежності від довжини гнучкого всмоктувального рукава Пневмоперевантажувач робить наступним способом млинарський вентилятор - 1, маючий робоче колесо із двуярусною решіткою профілей 10 та змонтований на СПІЛЬНІЙ рамі - 7 із електродвигуном - 8, поєднаний із фільтром-вивантажувачем - 2 здійснює вакуум у системі, завдяки чому через пневматичний рукав - 9 соплом - 5 всмоктуються зернопродукти Продукт, який потрапив у фільтр-вивантажувач - 2 через шлюзовий затвор З надходить в пневматичний рукав - 9 і надалі через циклон - 4 вивантажується на платформу, або відкриту площадку Очищене повітря через парасоль - 6 викидається в атмосферу, тобто система з'являється екологічно охайною В основу винаходу "Пневмоперевантажувач зернових продуктів" поставлено задачу шляхом примшення млинарського вентилятора, який має двуярусну решітку профілів, а також поєднання фільтра-вивантажувача із шлюзовим затвором забезпечити створення високоефективного пневмоперевантажувача зернових продуктів Створення такого пневмоперевантажувача необхідно зернопереробним підприємствам України, що позбавить залежність зернового господарства від зарубіжної техніки На фіг показан пневмоперевантажувач зернових продуктів, який має 1 - млинарський вентилятор, 2 - фільтр-вивантажувач, 3 - шлюзовий за Джерела інформації 1 Пневмотранспортное оборудование Справочник - Под ред М П Калинушкина - Л Машиностроение, 1986 - 286 с ГО (О 42163 Фіг. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
