Установка для сепарування зернових продуктів

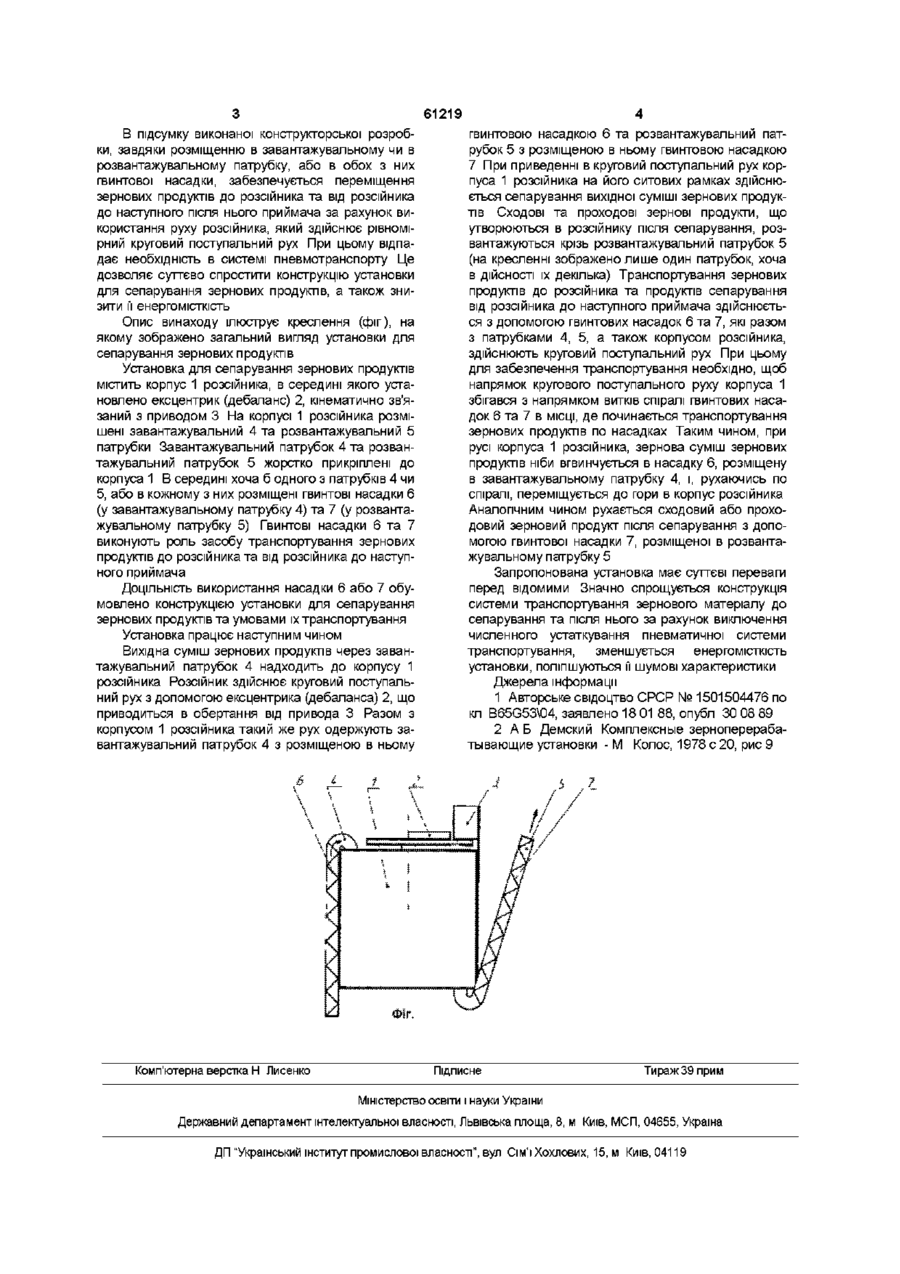

Установка для сепарування зернових продуктів, що містить розсіювач, оснащений завантажувальним і розвантажувальним патрубками, засіб для транспортування зернових продуктів до розсіювача та від розсіювача до наступного після нього приймача, яка відрізняється тим, що засіб для транспортування зернових продуктів виконаний у вигляді гвинтової насадки, розміщеної хоча б в одному з патрубків при експлуатації цього устаткування (висока енерго МІСТКІСТЬ) В основу винаходу покладена задача удосконалення установки для сепарування зернових продуктів, в якій за рахунок зміни конструкції засобу для транспортування зернових продуктів, забезпечується спрощення конструкції установки та зниження її енергомісткості Поставлена задача вирішується тим, що в ВІДОМІЙ установці для сепарування зернових продуктів, що містить розсійник, оснащений завантажувальним і розвантажувальним патрубками, засіб для транспортування зернових продуктів до розсійника та від розсійника до наступного після нього приймача, згідно з винаходом, засіб для транспортування зернових продуктів виконаний у вигляді гвинтової насадки, розміщеній хоча б в одному з патрубків Суттєвими ознаками запропонованої установки спільними з ознаками відомої установки, тобто такими, які не являють собою в загальному вигляді новини,є - установка для сепарування зернових продуктів, - розсійник, - завантажувальний патрубок, - розвантажувальний патрубок, - засіб для транспортування зернових продуктів до розсійника та від розсійника до наступного після нього приймача До нових суттєвих ознак винаходу відносяться наступні - засіб для транспортування зернових продуктів, виконаний у вигляді гвинтової насадки, - насадка розміщена хоча б в одному з патрубКІВ Суть винаходу полягає в наступному о> (О 61219 В підсумку виконаної конструкторської розробки, завдяки розміщенню в завантажувальному чи в розвантажувальному патрубку, або в обох з них гвинтової насадки, забезпечується переміщення зернових продуктів до розсійника та від розсійника до наступного після нього приймача за рахунок використання руху розсійника, який здійснює рівномірний круговий поступальний рух При цьому відпадає необхідність в системі пневмотранспорту Це дозволяє суттєво спростити конструкцію установки для сепарування зернових продуктів, а також знизити її енергоМІСТКІСТЬ Опис винаходу ілюструє креслення (фіг), на якому зображено загальний вигляд установки для сепарування зернових продуктів Установка для сепарування зернових продуктів містить корпус 1 розсійника, в середині якого установлено ексцентрик (дебаланс) 2, кінематично зв'язаний з приводом 3 На корпусі 1 розсійника розмішені завантажувальний 4 та розвантажувальний 5 патрубки Завантажувальний патрубок 4 та розвантажувальний патрубок 5 жорстко прикріплені до корпуса 1 В середині хоча б одного з патрубків 4 чи 5, або в кожному з них розміщені гвинтові насадки 6 (у завантажувальному патрубку 4) та 7 (у розвантажувальному патрубку 5) Гвинтові насадки 6 та 7 виконують роль засобу транспортування зернових продуктів до розсійника та від розсійника до наступного приймача ДОЦІЛЬНІСТЬ використання насадки 6 або 7 обумовлено конструкцією установки для сепарування зернових продуктів та умовами їх транспортування Установка працює наступним чином Вихідна суміш зернових продуктів через завантажувальний патрубок 4 надходить до корпусу 1 розсійника Розсійник ЗДІЙСНЮЄ круговий поступальний рух з допомогою ексцентрика (дебаланса) 2, що приводиться в обертання від привода 3 Разом з корпусом 1 розсійника такий же рух одержують завантажувальний патрубок 4 з розміщеною в ньому Комп'ютерна верстка Н Лисенко гвинтовою насадкою 6 та розвантажувальний патрубок 5 з розміщеною в ньому гвинтовою насадкою 7 При приведенні в круговий поступальний рух корпуса 1 розсійника на його ситових рамках здійснюється сепарування вихідної суміші зернових продуктів Сходові та проходові зернові продукти, що утворюються в розсійнику після сепарування, розвантажуються крізь розвантажувальний патрубок 5 (на кресленні зображено лише один патрубок, хоча в ДІЙСНОСТІ їх декілька) Транспортування зернових продуктів до розсійника та продуктів сепарування від розсійника до наступного приймача здійснюється з допомогою гвинтових насадок 6 та 7, які разом з патрубками 4, 5, а також корпусом розсійника, здійснюють круговий поступальний рух При цьому для забезпечення транспортування необхідно, щоб напрямок кругового поступального руху корпуса 1 збігався з напрямком витків спіралі гвинтових насадок 6 та 7 в МІСЦІ, де починається транспортування зернових продуктів по насадках Таким чином, при русі корпуса 1 розсійника, зернова суміш зернових продуктів ніби вгвинчується в насадку 6, розміщену в завантажувальному патрубку 4, і, рухаючись по спіралі, переміщується до гори в корпус розсійника Аналогічним чином рухається сходовий або проходовий зерновий продукт після сепарування з допомогою гвинтової насадки 7, розміщеної в розвантажувальному патрубку 5 Запропонована установка має суттєві переваги перед відомими Значно спрощується конструкція системи транспортування зернового матеріалу до сепарування та після нього за рахунок виключення численного устаткування пневматичної системи транспортування, зменшується енерго МІСТКІСТЬ установки, поліпшуються її шумові характеристики Джерела інформації 1 Авторське свідоцтво СРСР № 1501504476 по кп B65G534, заявлено 18 01 88, опубл ЗО 08 89 2 А Б Демский Комплексные зерноперерабатывающие установки - М Колос, 1978 с 20, рис 9 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
