Передвключене осьове колесо

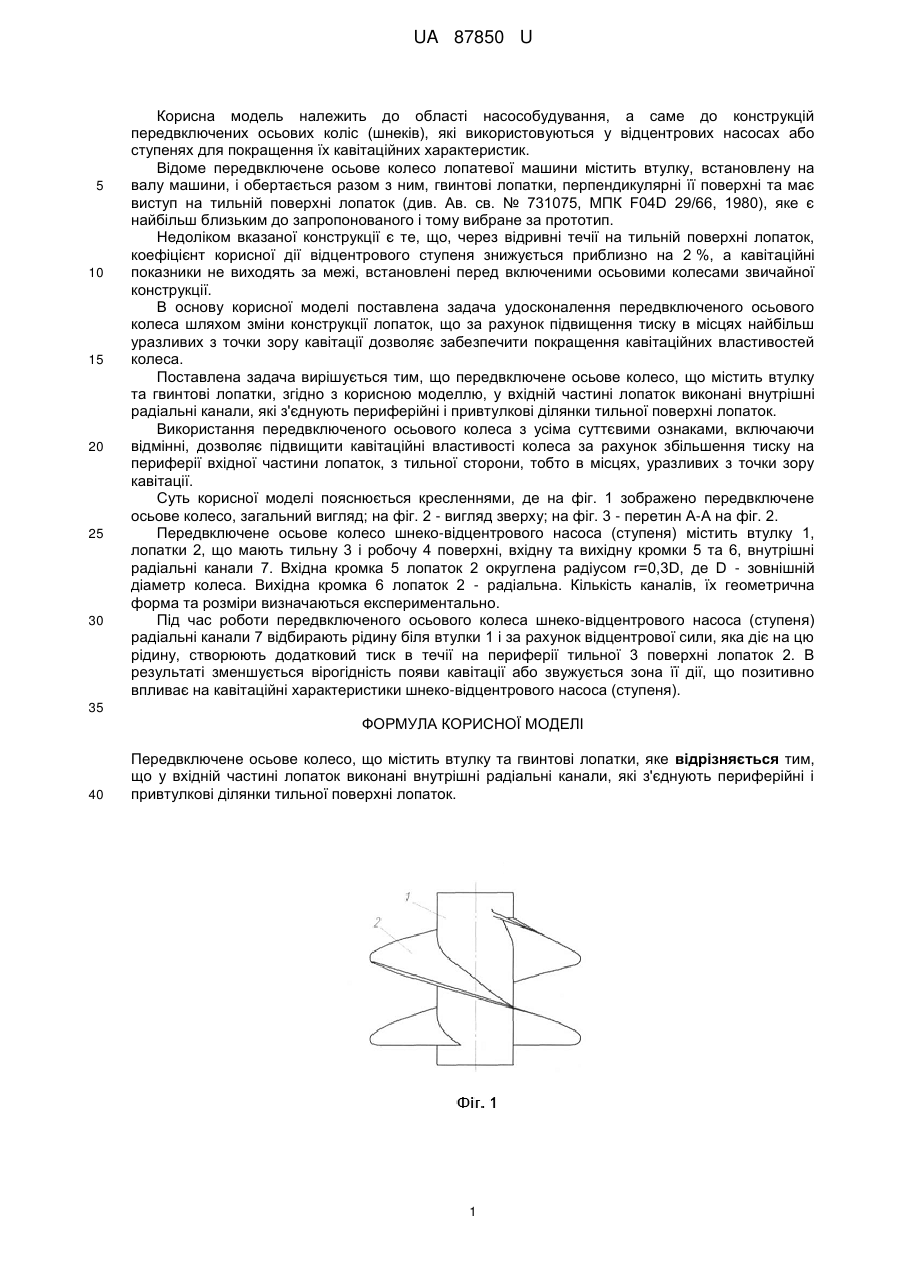

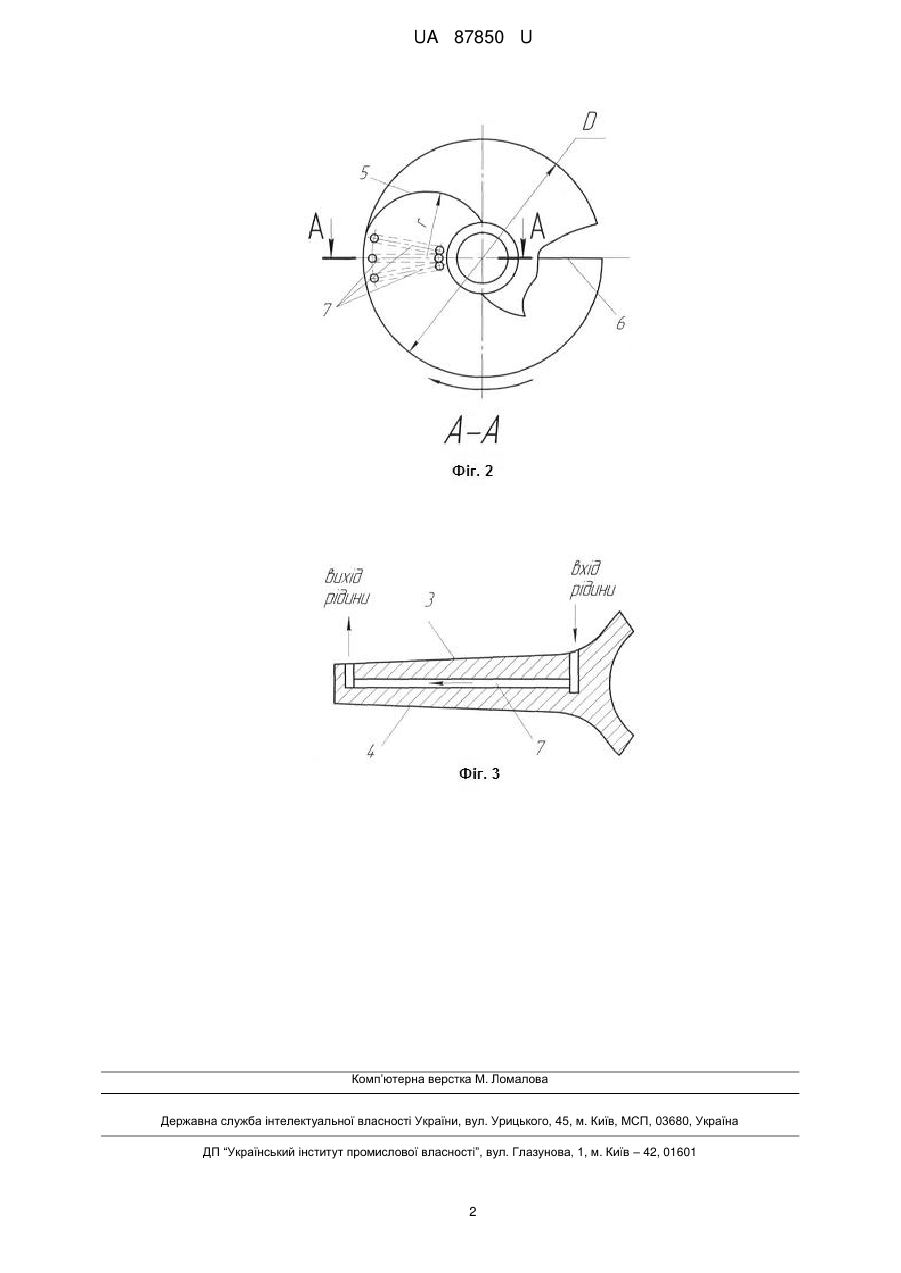

Реферат: Передвключене осьове колесо містить втулку та гвинтові лопатки, причому у вхідній частині лопаток виконані внутрішні радіальні канали, які з'єднують периферійні і привтулкові ділянки тильної поверхні лопаток. UA 87850 U (54) ПЕРЕДВКЛЮЧЕНЕ ОСЬОВЕ КОЛЕСО UA 87850 U UA 87850 U 5 10 15 20 25 30 Корисна модель належить до області насособудування, а саме до конструкцій передвключених осьових коліс (шнеків), які використовуються у відцентрових насосах або ступенях для покращення їх кавітаційних характеристик. Відоме передвключене осьове колесо лопатевої машини містить втулку, встановлену на валу машини, і обертається разом з ним, гвинтові лопатки, перпендикулярні її поверхні та має виступ на тильній поверхні лопаток (див. Ав. св. № 731075, МПК F04D 29/66, 1980), яке є найбільш близьким до запропонованого і тому вибране за прототип. Недоліком вказаної конструкції є те, що, через відривні течії на тильній поверхні лопаток, коефіцієнт корисної дії відцентрового ступеня знижується приблизно на 2 %, а кавітаційні показники не виходять за межі, встановлені перед включеними осьовими колесами звичайної конструкції. В основу корисної моделі поставлена задача удосконалення передвключеного осьового колеса шляхом зміни конструкції лопаток, що за рахунок підвищення тиску в місцях найбільш уразливих з точки зору кавітації дозволяє забезпечити покращення кавітаційних властивостей колеса. Поставлена задача вирішується тим, що передвключене осьове колесо, що містить втулку та гвинтові лопатки, згідно з корисною моделлю, у вхідній частині лопаток виконані внутрішні радіальні канали, які з'єднують периферійні і привтулкові ділянки тильної поверхні лопаток. Використання передвключеного осьового колеса з усіма суттєвими ознаками, включаючи відмінні, дозволяє підвищити кавітаційні властивості колеса за рахунок збільшення тиску на периферії вхідної частини лопаток, з тильної сторони, тобто в місцях, уразливих з точки зору кавітації. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено передвключене осьове колесо, загальний вигляд; на фіг. 2 - вигляд зверху; на фіг. 3 - перетин А-А на фіг. 2. Передвключене осьове колесо шнеко-відцентрового насоса (ступеня) містить втулку 1, лопатки 2, що мають тильну 3 і робочу 4 поверхні, вхідну та вихідну кромки 5 та 6, внутрішні радіальні канали 7. Вхідна кромка 5 лопаток 2 округлена радіусом r=0,3D, де D - зовнішній діаметр колеса. Вихідна кромка 6 лопаток 2 - радіальна. Кількість каналів, їх геометрична форма та розміри визначаються експериментально. Під час роботи передвключеного осьового колеса шнеко-відцентрового насоса (ступеня) радіальні канали 7 відбирають рідину біля втулки 1 і за рахунок відцентрової сили, яка діє на цю рідину, створюють додатковий тиск в течії на периферії тильної 3 поверхні лопаток 2. В результаті зменшується вірогідність появи кавітації або звужується зона її дії, що позитивно впливає на кавітаційні характеристики шнеко-відцентрового насоса (ступеня). 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Передвключене осьове колесо, що містить втулку та гвинтові лопатки, яке відрізняється тим, що у вхідній частині лопаток виконані внутрішні радіальні канали, які з'єднують периферійні і привтулкові ділянки тильної поверхні лопаток. 1 UA 87850 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
