Робочий орган для нарізання спрямовуючої щілини в грунті
Номер патенту: 8795
Опубліковано: 30.09.1996
Автори: Полушкін Олексій Володимирович, Журавльов Григорій Павлович, Ангелов Віталій Миколаевич, Лихобаба Юрій Васильович, Миргород Михайло Якович
Формула / Реферат
Рабочий орган для нарезки направляющей щели в почве, включающий стойку, закрепленный на ней вертикальный нож и установленный позади ножа уплотнитель, отличающийся тем, что, с целью повышения срока службы щелей, уплотнитель выполнен в виде замкнутой упругой камеры в форме четырехгранного клина и закреплен выше нижней кромки ножа, при. этом меньшим основанием клин обращен к ножу.
Текст

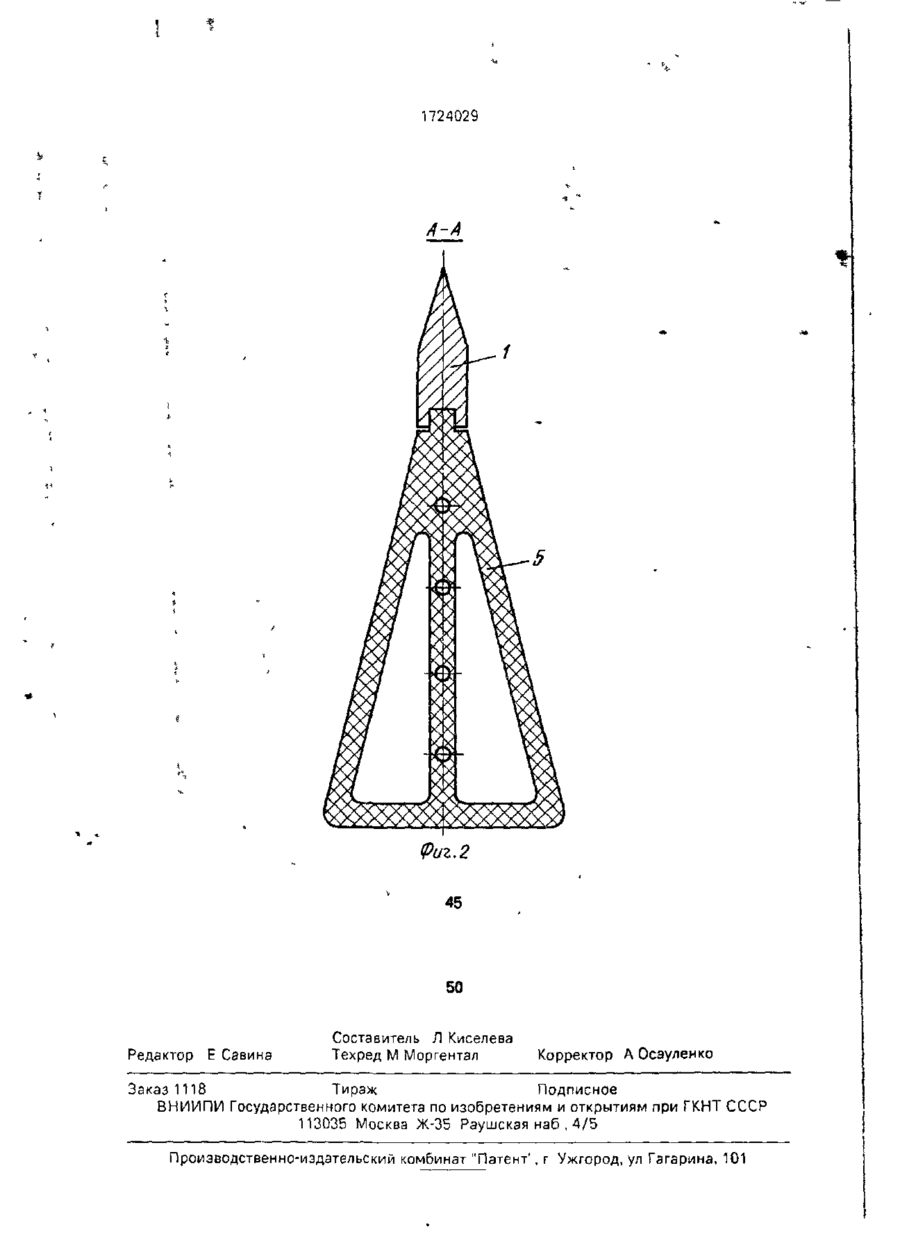

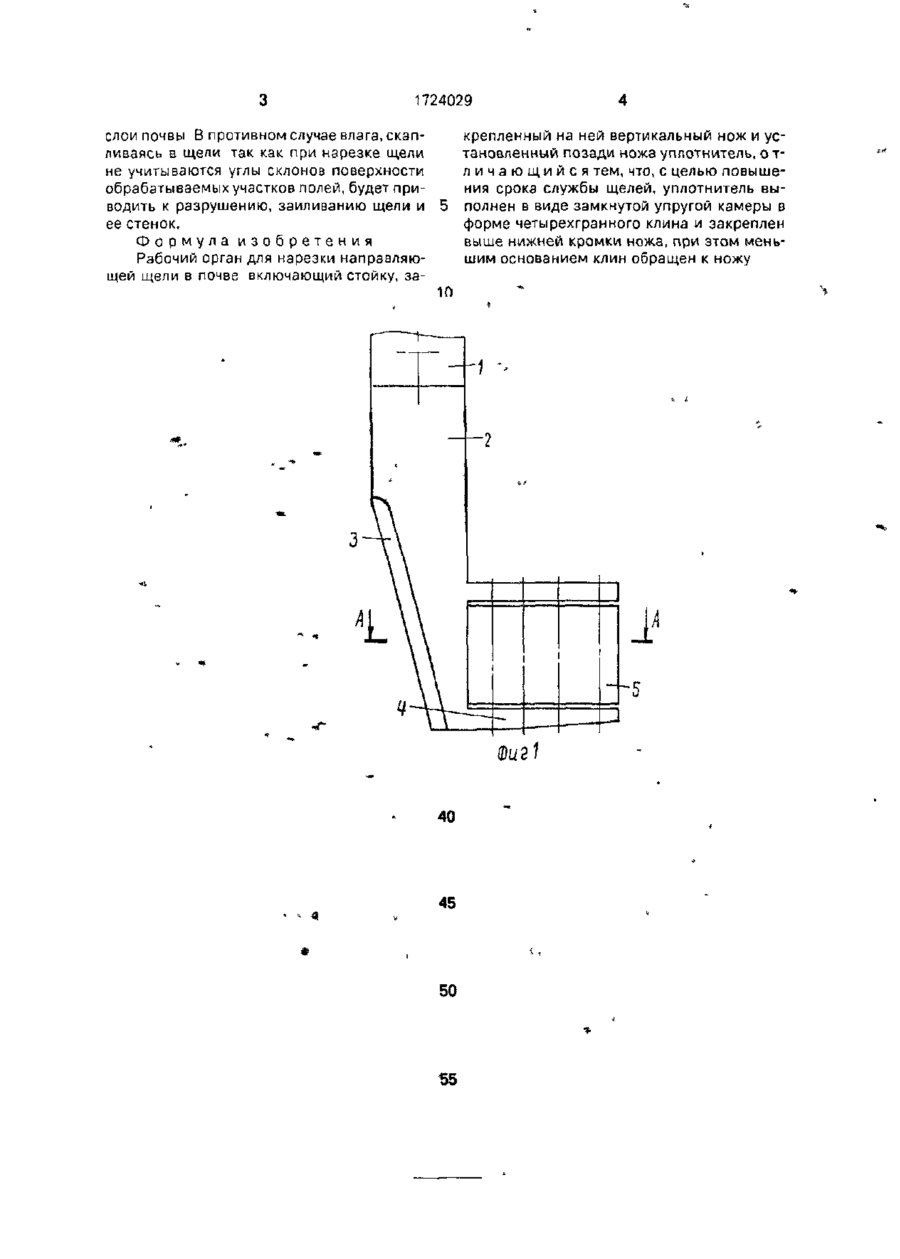

Изобоетение относится к сельскохозяйственному машиностроению Цель изобре тения - повышение срока службы щелей, Уплотнитель 5 почвы выполнен в виде закрытой упругой камеры в форі^е четырехгранного клина, установленного позади вертикального ножа 2 и выше его нижней кромки. При использовании рабочего органа уплотнение стенок щели, образованной ножом 2, производится нь высоту уплотнителя 5, а уплотнение дна щели производится только на участках, поимыкэющих к стенкам щели. Средняя часть дна щели остается неуплотненной, что создает условия для свободного проникновения влаги в нижний слой почвы. 2 ил. Изобретение относится к сельскохозяйственному машиностроению Цель изобретения - повышение срока службы щелей На фиг.1 показан рабочий орган, вид сбоку, на фиг 2 - разрез А-А на фиг 1 При движении ножа 2 в почее лезвие 3 разрезает и незначительно скалывает ее, а затем уплотнителем 5 производится постепенное уплотнение части с ганок и дна щели. Уплотнение стенок производится на высоту уплотнителя 5, а уплотнение дна производится только на участках, примыкающих к стенке щели. При этом средняя часть дна щели не уплотняется Такое уплотнение стенок щели производится на глубине ниже хода рабочих органов культиватора что обеспечивает сохранение их от повреждения рабочими органами а поверхностное рыхление и мульчинирование почвы над щелью создает условие для консервации ее от воздействия водной и ветровой эрозий Неуплотнеиие соедней части дна щели создает условие для сзободного проникновения влаги в более нижние Рабочий орган для нарезки направляющей щели содержит стойку 1, которая с помощью кронштейна (не показан) крепится к раме машины На стойке закреплен вертикальный нож 2 Нож 2 имеет лезвие 3, которое выполнено с тупым углом входа в почву Позади ножа 2 несколько выше его нижней кромки 4 закреплена упругая камера уплотнителя 5 стенок щели и дна в форме четырехгранного клина Рабочий орган для нарезки направляющих щелей работает следующим г 1724029 слои почвы В противном случае влага, скапливаясь в щели так как при нарезке щели не учитываются углы склонов поверхности обрабатываемых участков полей, будет приводить к разрушению, заиливанию щели и ее стенок. Формула изобретения Рабочий орган для нарезки направляющей щели в почве включающий стойку, за крепленный на ней вертикальный нож и установленный позади ножа уплотнитель, о тл и ч а ю щ и й с я тем, что, с целью повышения срока службы щелей, уплотнитель выполнен в виде замкнутой упругой камеры в форме четырехгранного клина и закреплен выше нижней кромки ножа, при этом меньшим основанием клин обращен к ножу — 1П — -і •І л
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterworking element for cutting guiding slot in soil
Автори англійськоюPolushkin Oleksii Volodymyrovych, Lykhobaba Yurii Vasyliovych, Myrhorod Mykhailo Yakovych, Anhelov Vitalii Mykolaiovych, Zhuravliov Hryhorii Pavlovych
Назва патенту російськоюРабочий орган для нарезки направляющей щели в почве
Автори російськоюПолушкин Алексей Владимирович, Лихобаба Юрій Васильович, Миргород Михаил Яковлевич, Ангелов Віталій Миколаевич, Журавлев Григорий Павлович
МПК / Мітки
МПК: E02B 11/00, A01B 13/16
Мітки: нарізання, робочий, грунті, орган, щілини, спрямовуючої
