Робочий орган грунтооброблюючого знаряддя

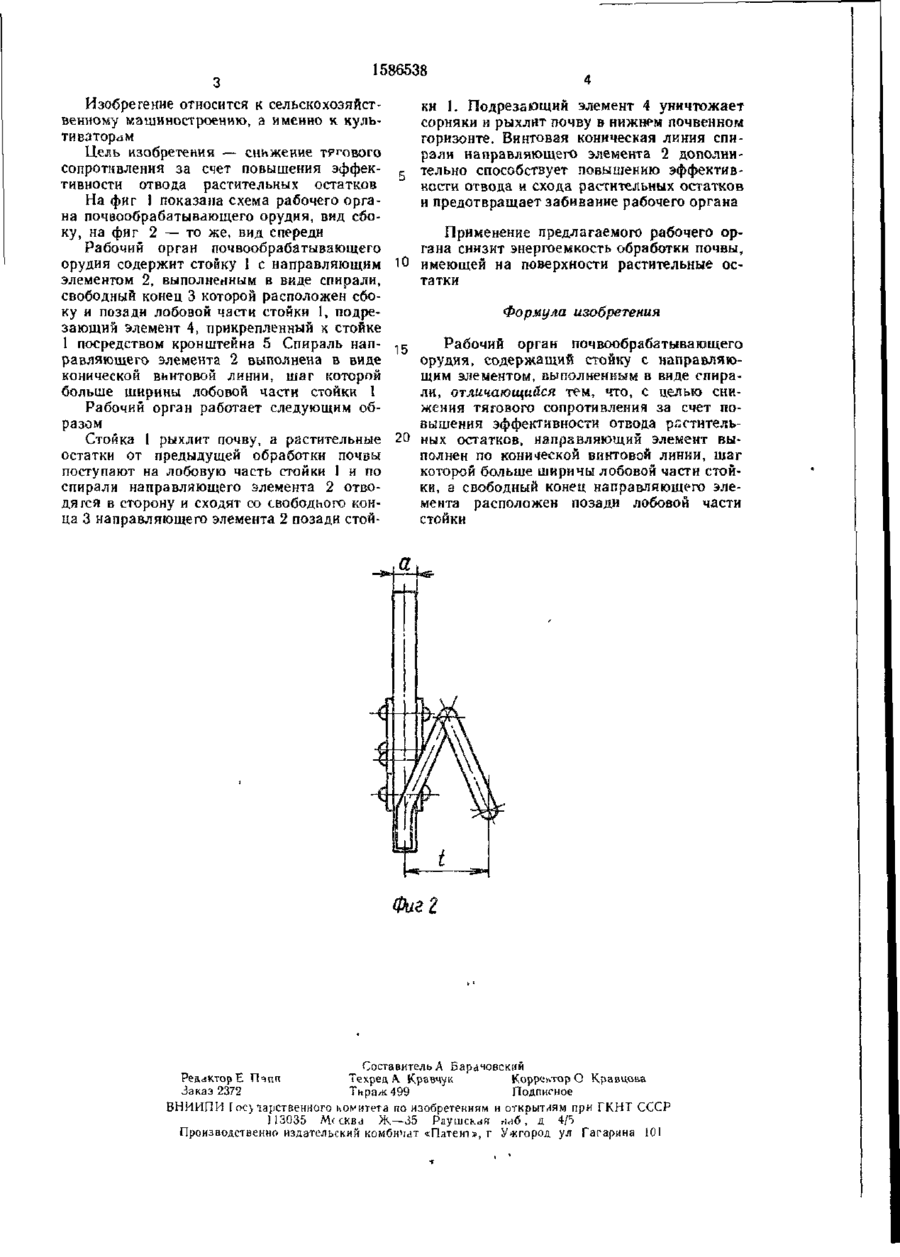

Изобретение относится к сельскохозяйственному машиностроению, а именно к культиваторам Цель изобретений — снижение тягового сопротивления за счет повышения эффективности отвода растительных остатков Рабочий орган содержит стойку 1 с направляющим элементом 2, выполненным в виде спирали, свободный конец 3 которой расположен сбоку и позади лобовой части стойки I, подрезающий элемент 4 Спираль направляющего элемента 2 выполнена в виде винтовой конической линии Стойка 1 рыхлит почву. Растительные остатки поступают на лобовую часть стойки 1 и по спирали направляющего элемента 2 отводятся в сторону от лобовой части стойки 1 и сходят со свободного конца 3 направляющего элемента 2 позади стойки I. 2 ил. 00 СО 1586538 Изобретение относится к сельскохозяйстки !. Подрезающий элемент 4 уничтожает венному машиностроению, а именно к кульсорняки н рыхлит почву в нижнем почвенном тиваторам горизонте. Винтовая коническая линия спиЦель изобретения — снижение тегового рали направляющего элемента 2 дополнисопротивления за счет повышения эффек- 5 тельно способствует повышению эффективтивности отвода растительных остатков ности отвода и схода растительных остатков На фиг 1 показана схема рабочего оргаи предотвращает забивание рабочего органа на почвообрабатывающего орудия, вид сбоку, на фиг 2 — то же, вид спереди Применение предлагаемого рабочего органа снизит энергоемкость обработки почвы, Рабочий орган почвообрабатывающего орудия содержит стойку I с направляющим 10 имеющей на поверхности растительные осэлементом 2, выполненным в виде спирали, татки свободный конец 3 которой расположен сбоку и позади лобовой части стойки 1, подреФормула изобретения зающий элемент 4, прикрепленный к стойке 1 посредством кронштейна 5 Спираль напРабочий орган почвообрабатывающего равляющего элемента 2 выполнена в виде 15 орудия, содержащий стойку с направляюконической винтовой линии, шаг которой щим элементом, выполненным в виде спирабольше ширины лобовой части стойки 1 ли, отличающийся тем, что, с целью снижения тягового сопротивления за счет поРабочий орган работает следующим обвышения эффективности отвода растительразом Стойка 1 рыхлит почву, а растительные 20 ных остатков, направляющий элемент выполнен по конической винтовой линии, шаг остатки от предыдущей обработки почвы которой больше ширины лобовой части стойпоступают на лобовую часть стойки 1 и по ки, а свободный конец направляющего элеспирали направляющего элемента 2 отвомента расположен позади лобовой части дятся в сторону и сходят со свободного констойки ца 3 направляющего элемента 2 позади стой Фиг г Составитель А Барановский Редактор Е Пчпп Техред А Кравчук Корректор О Кравцова Заказ 2372 Тираж 499 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035 М( сква Ж—35 Раушская нлб , д 4/5 Производственно издательский комбинат «Патент», г Ужгород ул Гагарина 101
