Робочий орган для вирізування надземної частини пнів

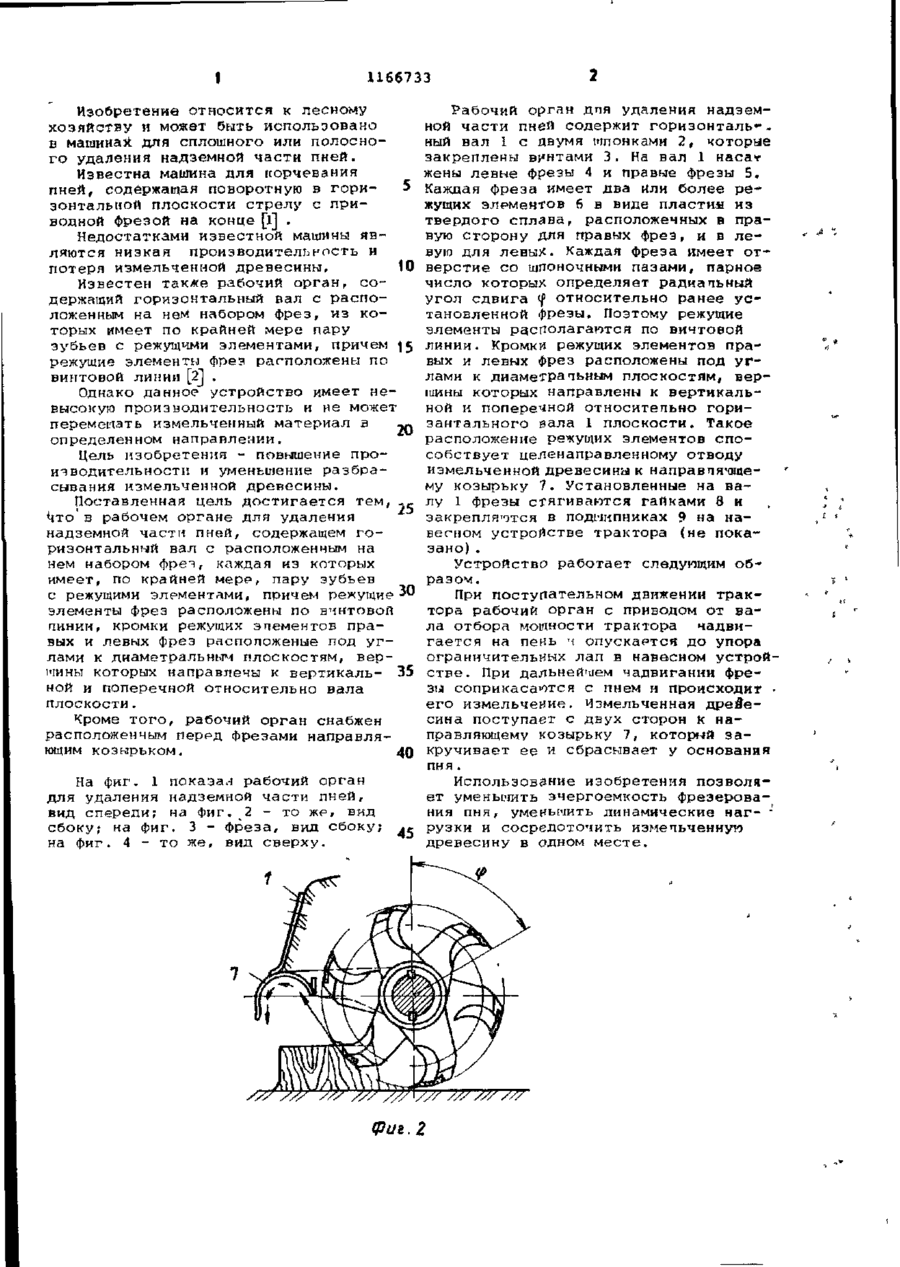

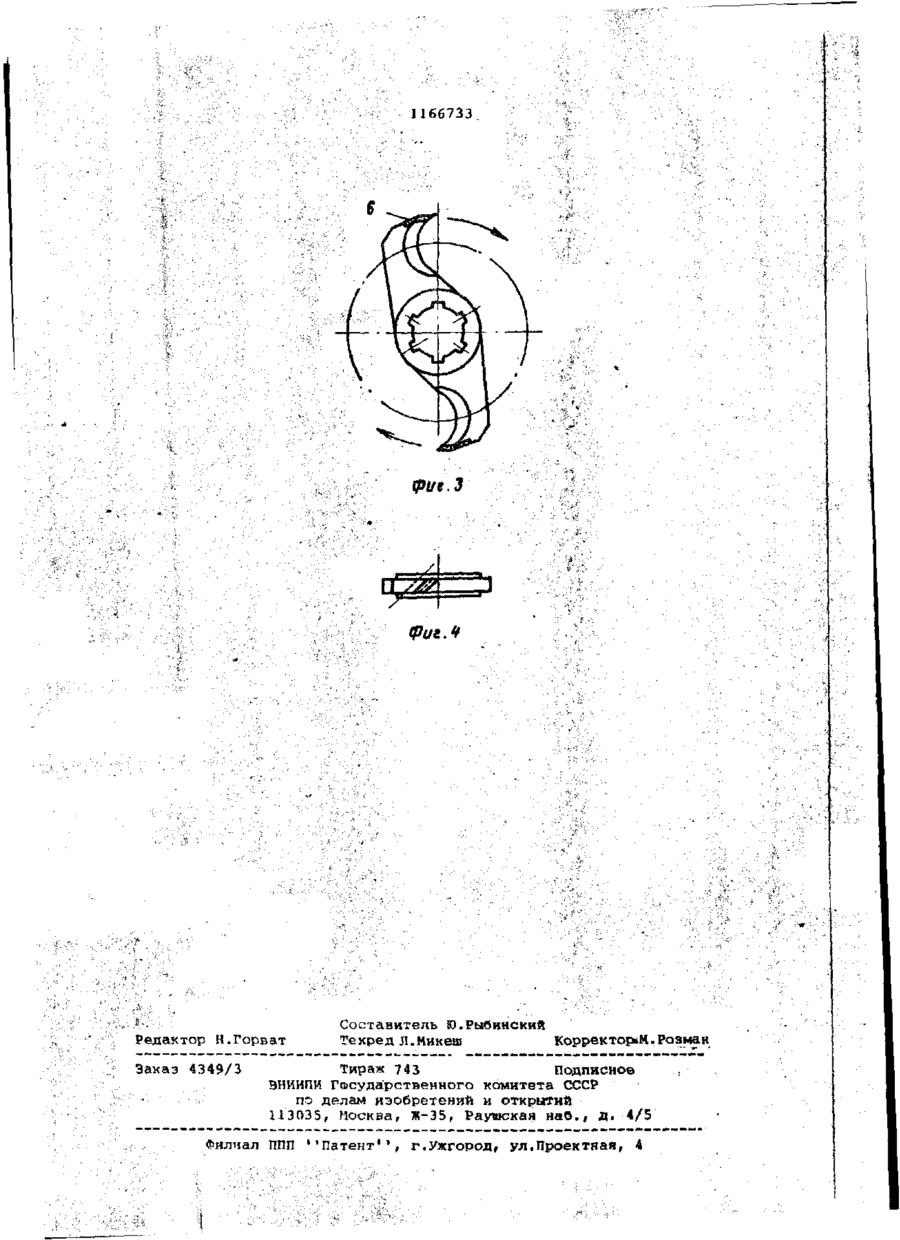

союз совєтсних 4 Ї СОЦИАЛИСТИЧЕСНИХ РЕСПУ5ЛИН ! £* £? T О ІОО/О 4(51) А 01 G 23/0 б ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К (21) 3688413/29-15 (22) 0 5 . 0 1 . 8 4 (46) 15.07.85. Бюл. Ч 26 (72) В.В.Прокопенко (53) 634.0.241:631.314.3(088.3) (56) 1. Патент США № 3625267, кл. А 01 G 23/06, 1971. 2. Патент ФРГ № 3207 207, кл. А 01 G 23/06, 1983 (прототип). (54) (57) 1 .РАБОЧИЙ ОРГАН ДЛЯ УДАЛЕНИЯ НАДЗЕМНОЙ ЧАСТИ ПНЕЙ, содержащий горизонтальный вал с расположенным на нем набором фрез, каждая из которых имеет, по крайней мере, пару зубьев с режущими элементами, причем режу щие элементы фрез расположены по винтовой линии, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности г кромки режущих элементов правых и левых фрез расположены под углами к диаметральным плоскостям, вершины которых направлены к вертикальной и поперечной относительно вала плоскости. 2. Рабочий орган по п. 1, о т л ич а ю щ и й с я тем, что, с целью уменьшения разбрасывания измельченной древесины, он снабжен расположенным перед фрезами направляющим козырьком. о* 00 (риг. 1 РЯФ-Я I 1166733 Изобретение относится к лесному хозяйству и может быть использовано в машина* для сплошного или полосного удаления надземной части пней. Известна машина для корчевания пней, содержащая поворотную в горизонтальной плоскости стрелу с приводной фрезой на конце [і] . Недостатками известной машины являются низкая производительность и потеря измельченной древесины. 10 Известен также рабочий орган, содержащий горизонтальный вал с расположенным на нем набором фрез, из которых имеет по крайней мере пару зубьев с режущими элементами, причем режущие элементы фрез расположены по винтовой линии [2] . Однако данное устройство имеет невысокую производительность и не может перемещать измельченный материал в 20 определенном направлении. Цель изобретения - повышение производительности и уменьшение разбрасывания измельченной древесины. Поставленная цель достигается тем, 25 что'в рабочем органе для удаления надземной части пней, содержащем горизонтальный вал с расположенным на нем набором фрез, каждая из которых имеет, по крайней мере, пару зубьев с режущими элементами, причем режущие 30 элементы фрез расположены по винтовой пинии, кромки режущих этементов правых и левых фрез расположение под углами к диаметральны*! плоскостям, вері і н ї которых направлены к вертикаль- 35 'иь ной и поперечной относительно вала плоскости. Кроме того, рабочий орган снабжен расположенным перр-д фрезами направляющим козырьком. 40 Рабочий орган дня удаления надземной части пней содержит горизонталь-ный вал 1 с двумя шпонками 2, которые закреплены винтами 3. На вал 1 насат жены левые фрезы 4 и правые фрезы 5. Каждая фреза имеет два или более режущих элементов 6 в виде пластиы из твердого сплава, расположенных в правую сторону для правых фрез, и в левую для левы*. Каждая фреза имеет отверстие со шпоночными пазами, парное число которых определяет радиапьный угол сдвига f относительно ранее установленной фрезы. Поэтому режущие элементы располагаются по винтовой линии. Кромки режущих элементов правых и левых фрез расположены под углами к диаметрапьным плоскостям, вершины которых направлены к вертикальной и поперечной относитепьно горизантального зала 1 плоскости. Такое расположение режущих элементов способствует целенаправленному отводу измельченной древесины к направпячвдему козырьку 7. Установленные на валу 1 фрезы стягиваются гайками 8 и закрепляются в подшипниках 9 на навесном устройстве трактора (не показано) . Устройство работает следующим образом. При поступательном движении трактора рабочий орган с приводом от вала отбора мощности трактора надвигается на пеиь ч опускартсч до упора ограничительных лап в навесном устройстве . При дальнейшем надвигании фрезы соприкасается с пнем и происходит его измельчение. Измельченная дрейесина поступает с двух сторон к направляющему козырьку 7, который закручивает ее и сбрасывает у основания пня. На фиг. 1 показал рабочий орган Использование изобретения позволядля удаления надземной части пней, ет уменьшить энергоемкость фрезеровавид спереди; на фиг. 2 - то же, вид ния пня, уменьшить динамические наг- ' сбоку; на фиг. 3 - фреза, вид сбоку; *г рузки и сосредоточить иэмепьченнуга на фиг. 4 - то же, вид сверху. древесину в одном месте. 1166733 (put. фиг.* Редактор Н.Горват Заказ 4349/3 Составитель Ю.Рыбинский Корректорам. Розмай Техред Л.Микеш Тираж 7 43 Подписное ЭНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская на&., д. 4/5 Филиал ППП ''Патент**, г.Ужгород, ул.Проектная, 4
