Сонцезахисна накладка на окуляри

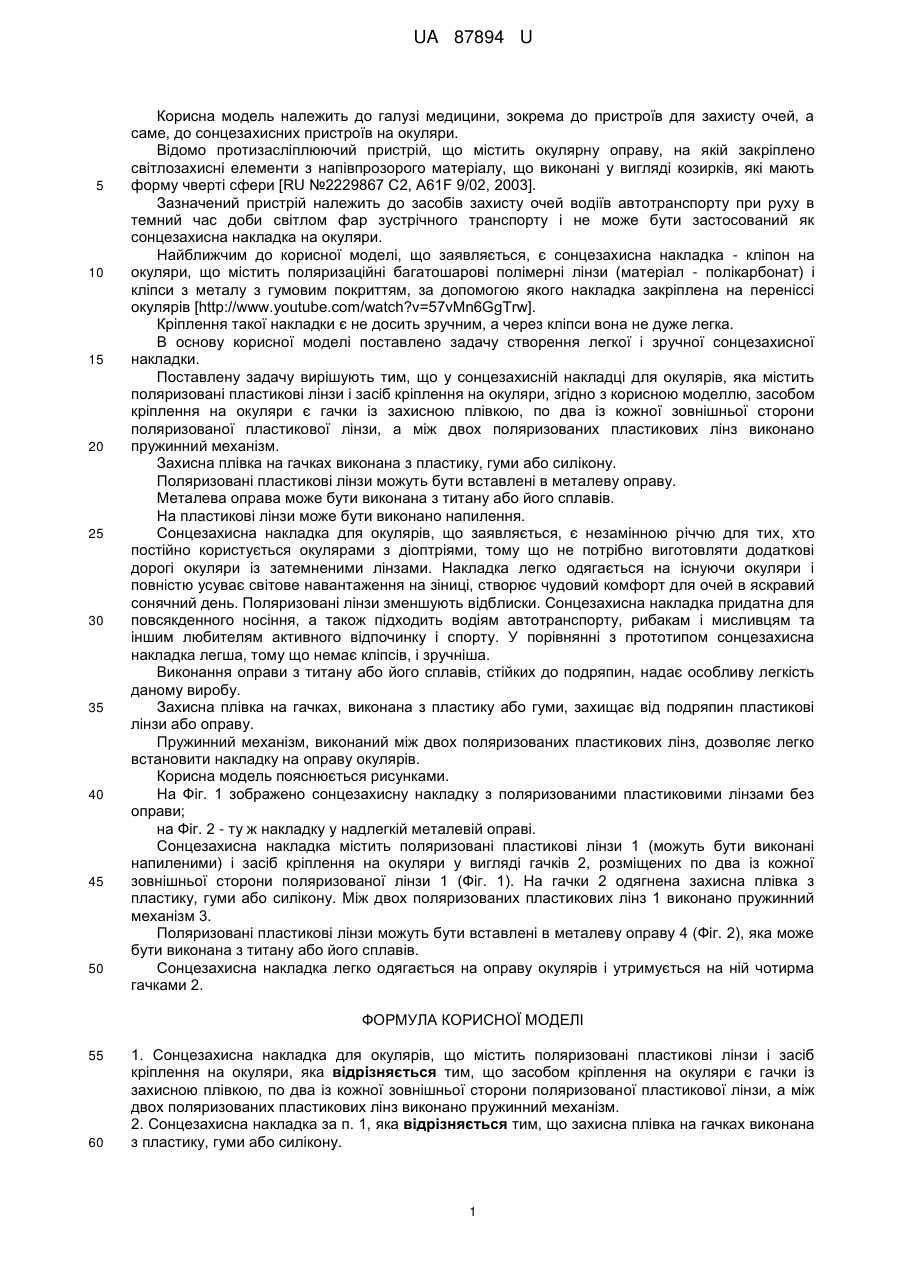

Реферат: UA 87894 U UA 87894 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі медицини, зокрема до пристроїв для захисту очей, а саме, до сонцезахисних пристроїв на окуляри. Відомо протизасліплюючий пристрій, що містить окулярну оправу, на якій закріплено світлозахисні елементи з напівпрозорого матеріалу, що виконані у вигляді козирків, які мають форму чверті сфери [RU №2229867 С2, A61F 9/02, 2003]. Зазначений пристрій належить до засобів захисту очей водіїв автотранспорту при руху в темний час доби світлом фар зустрічного транспорту і не може бути застосований як сонцезахисна накладка на окуляри. Найближчим до корисної моделі, що заявляється, є сонцезахисна накладка - кліпон на окуляри, що містить поляризаційні багатошарові полімерні лінзи (матеріал - полікарбонат) і кліпси з металу з гумовим покриттям, за допомогою якого накладка закріплена на переніссі окулярів [http://www.youtube.com/watch?v=57vMn6GgTrw]. Кріплення такої накладки є не досить зручним, а через кліпси вона не дуже легка. В основу корисної моделі поставлено задачу створення легкої і зручної сонцезахисної накладки. Поставлену задачу вирішують тим, що у сонцезахисній накладці для окулярів, яка містить поляризовані пластикові лінзи і засіб кріплення на окуляри, згідно з корисною моделлю, засобом кріплення на окуляри є гачки із захисною плівкою, по два із кожної зовнішньої сторони поляризованої пластикової лінзи, а між двох поляризованих пластикових лінз виконано пружинний механізм. Захисна плівка на гачках виконана з пластику, гуми або силікону. Поляризовані пластикові лінзи можуть бути вставлені в металеву оправу. Металева оправа може бути виконана з титану або його сплавів. На пластикові лінзи може бути виконано напилення. Сонцезахисна накладка для окулярів, що заявляється, є незамінною річчю для тих, хто постійно користується окулярами з діоптріями, тому що не потрібно виготовляти додаткові дорогі окуляри із затемненими лінзами. Накладка легко одягається на існуючи окуляри і повністю усуває світове навантаження на зіниці, створює чудовий комфорт для очей в яскравий сонячний день. Поляризовані лінзи зменшують відблиски. Сонцезахисна накладка придатна для повсякденного носіння, а також підходить водіям автотранспорту, рибакам і мисливцям та іншим любителям активного відпочинку і спорту. У порівнянні з прототипом сонцезахисна накладка легша, тому що немає кліпсів, і зручніша. Виконання оправи з титану або його сплавів, стійких до подряпин, надає особливу легкість даному виробу. Захисна плівка на гачках, виконана з пластику або гуми, захищає від подряпин пластикові лінзи або оправу. Пружинний механізм, виконаний між двох поляризованих пластикових лінз, дозволяє легко встановити накладку на оправу окулярів. Корисна модель пояснюється рисунками. На Фіг. 1 зображено сонцезахисну накладку з поляризованими пластиковими лінзами без оправи; на Фіг. 2 - ту ж накладку у надлегкій металевій оправі. Сонцезахисна накладка містить поляризовані пластикові лінзи 1 (можуть бути виконані напиленими) і засіб кріплення на окуляри у вигляді гачків 2, розміщених по два із кожної зовнішньої сторони поляризованої лінзи 1 (Фіг. 1). На гачки 2 одягнена захисна плівка з пластику, гуми або силікону. Між двох поляризованих пластикових лінз 1 виконано пружинний механізм 3. Поляризовані пластикові лінзи можуть бути вставлені в металеву оправу 4 (Фіг. 2), яка може бути виконана з титану або його сплавів. Сонцезахисна накладка легко одягається на оправу окулярів і утримується на ній чотирма гачками 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Сонцезахисна накладка для окулярів, що містить поляризовані пластикові лінзи і засіб кріплення на окуляри, яка відрізняється тим, що засобом кріплення на окуляри є гачки із захисною плівкою, по два із кожної зовнішньої сторони поляризованої пластикової лінзи, а між двох поляризованих пластикових лінз виконано пружинний механізм. 2. Сонцезахисна накладка за п. 1, яка відрізняється тим, що захисна плівка на гачках виконана з пластику, гуми або силікону. 1 UA 87894 U 5 3. Сонцезахисна накладка за п. 1, яка відрізняється тим, що поляризовані пластикові лінзи вставлені в металеву оправу. 4. Сонцезахисна накладка за п. 3, яка відрізняється тим, що металева оправа виконана з титану або його сплавів. 5. Сонцезахисна накладка за п. 1 або п. 2, яка відрізняється тим, що на пластикові лінзи виконано напилення. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
