Спосіб регулювання продуктивності кульового барабанного млина

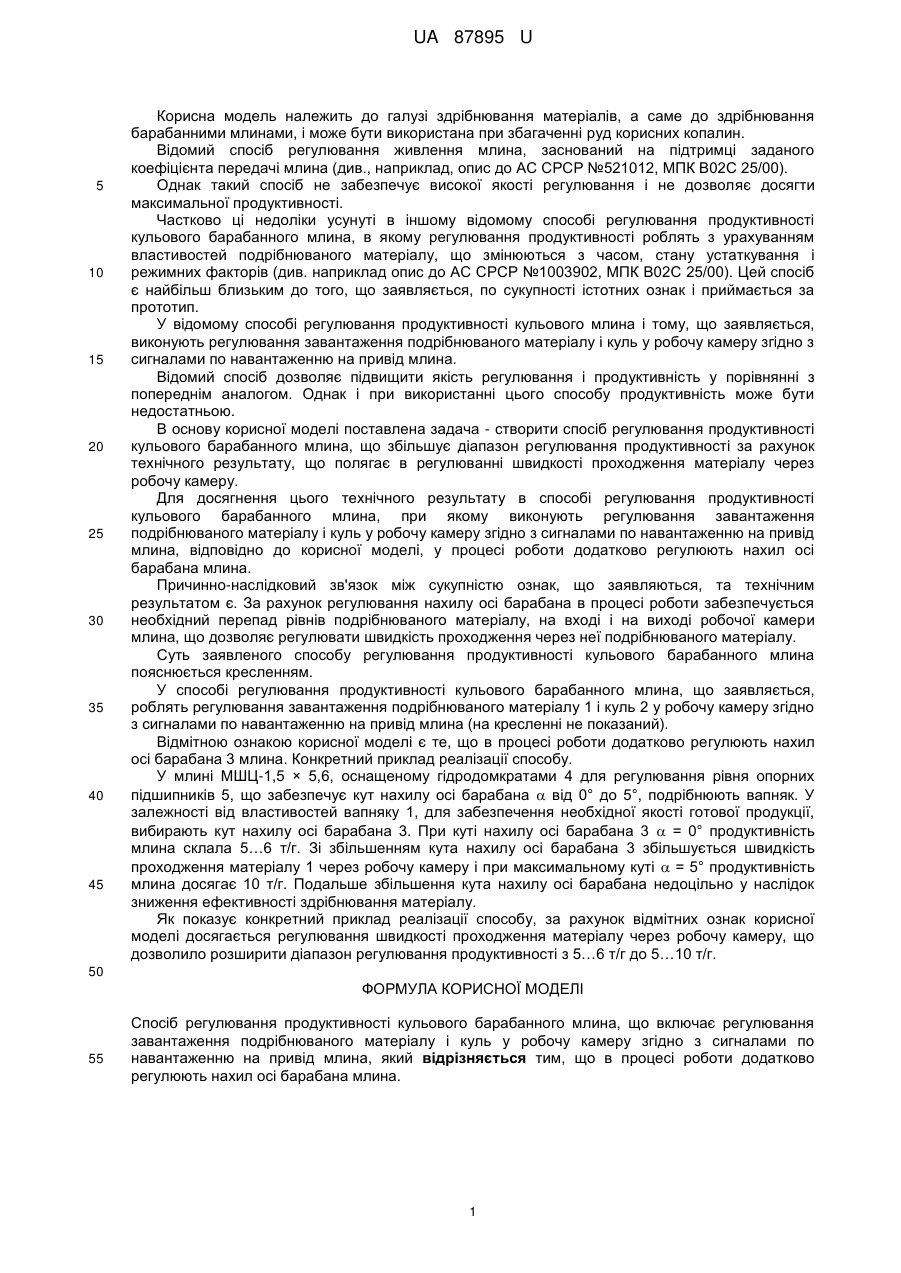

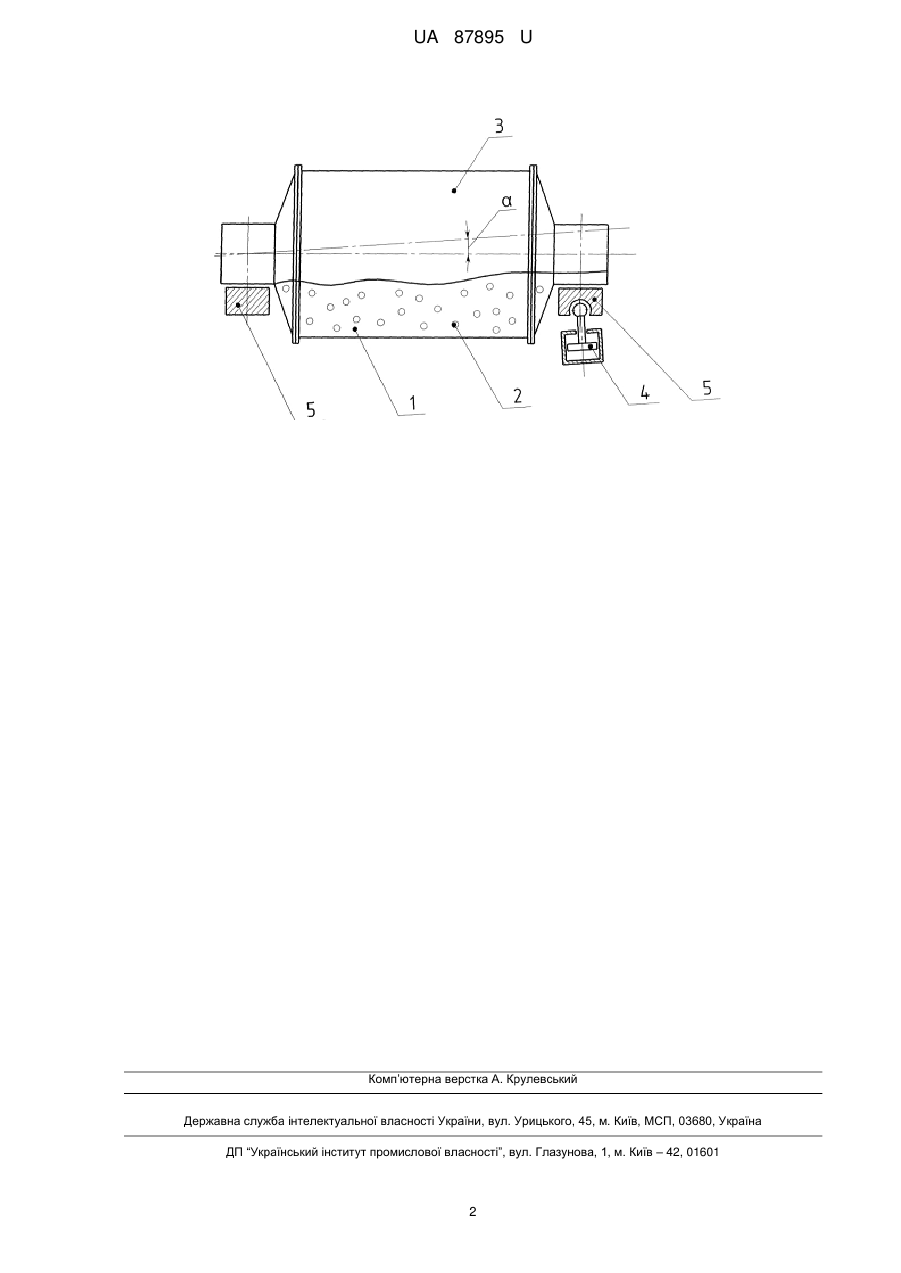

Реферат: Спосіб регулювання продуктивності кульового барабанного млина включає регулювання завантаження подрібнюваного матеріалу і куль у робочу камеру згідно з сигналами по навантаженню на привід млина. В процесі роботи додатково регулюють нахил осі барабана млина. UA 87895 U (54) СПОСІБ РЕГУЛЮВАННЯ ПРОДУКТИВНОСТІ КУЛЬОВОГО БАРАБАННОГО МЛИНА UA 87895 U UA 87895 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі здрібнювання матеріалів, а саме до здрібнювання барабанними млинами, і може бути використана при збагаченні руд корисних копалин. Відомий спосіб регулювання живлення млина, заснований на підтримці заданого коефіцієнта передачі млина (див., наприклад, опис до АС СРСР №521012, МПК В02С 25/00). Однак такий спосіб не забезпечує високої якості регулювання і не дозволяє досягти максимальної продуктивності. Частково ці недоліки усунуті в іншому відомому способі регулювання продуктивності кульового барабанного млина, в якому регулювання продуктивності роблять з урахуванням властивостей подрібнюваного матеріалу, що змінюються з часом, стану устаткування і режимних факторів (див. наприклад опис до АС СРСР №1003902, МПК В02С 25/00). Цей спосіб є найбільш близьким до того, що заявляється, по сукупності істотних ознак і приймається за прототип. У відомому способі регулювання продуктивності кульового млина і тому, що заявляється, виконують регулювання завантаження подрібнюваного матеріалу і куль у робочу камеру згідно з сигналами по навантаженню на привід млина. Відомий спосіб дозволяє підвищити якість регулювання і продуктивність у порівнянні з попереднім аналогом. Однак і при використанні цього способу продуктивність може бути недостатньою. В основу корисної моделі поставлена задача - створити спосіб регулювання продуктивності кульового барабанного млина, що збільшує діапазон регулювання продуктивності за рахунок технічного результату, що полягає в регулюванні швидкості проходження матеріалу через робочу камеру. Для досягнення цього технічного результату в способі регулювання продуктивності кульового барабанного млина, при якому виконують регулювання завантаження подрібнюваного матеріалу і куль у робочу камеру згідно з сигналами по навантаженню на привід млина, відповідно до корисної моделі, у процесі роботи додатково регулюють нахил осі барабана млина. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом є. За рахунок регулювання нахилу осі барабана в процесі роботи забезпечується необхідний перепад рівнів подрібнюваного матеріалу, на вході і на виході робочої камери млина, що дозволяє регулювати швидкість проходження через неї подрібнюваного матеріалу. Суть заявленого способу регулювання продуктивності кульового барабанного млина пояснюється кресленням. У способі регулювання продуктивності кульового барабанного млина, що заявляється, роблять регулювання завантаження подрібнюваного матеріалу 1 і куль 2 у робочу камеру згідно з сигналами по навантаженню на привід млина (на кресленні не показаний). Відмітною ознакою корисної моделі є те, що в процесі роботи додатково регулюють нахил осі барабана 3 млина. Конкретний приклад реалізації способу. У млині МШЦ-1,5 × 5,6, оснащеному гідродомкратами 4 для регулювання рівня опорних підшипників 5, що забезпечує кут нахилу осі барабана  від 0° до 5°, подрібнюють вапняк. У залежності від властивостей вапняку 1, для забезпечення необхідної якості готової продукції, вибирають кут нахилу осі барабана 3. При куті нахилу осі барабана 3  = 0° продуктивність млина склала 5…6 т/г. Зі збільшенням кута нахилу осі барабана 3 збільшується швидкість проходження матеріалу 1 через робочу камеру і при максимальному куті  = 5° продуктивність млина досягає 10 т/г. Подальше збільшення кута нахилу осі барабана недоцільно у наслідок зниження ефективності здрібнювання матеріалу. Як показує конкретний приклад реалізації способу, за рахунок відмітних ознак корисної моделі досягається регулювання швидкості проходження матеріалу через робочу камеру, що дозволило розширити діапазон регулювання продуктивності з 5…6 т/г до 5…10 т/г. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб регулювання продуктивності кульового барабанного млина, що включає регулювання завантаження подрібнюваного матеріалу і куль у робочу камеру згідно з сигналами по навантаженню на привід млина, який відрізняється тим, що в процесі роботи додатково регулюють нахил осі барабана млина. 1 UA 87895 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
