Накладка на світловипромінювальний модуль

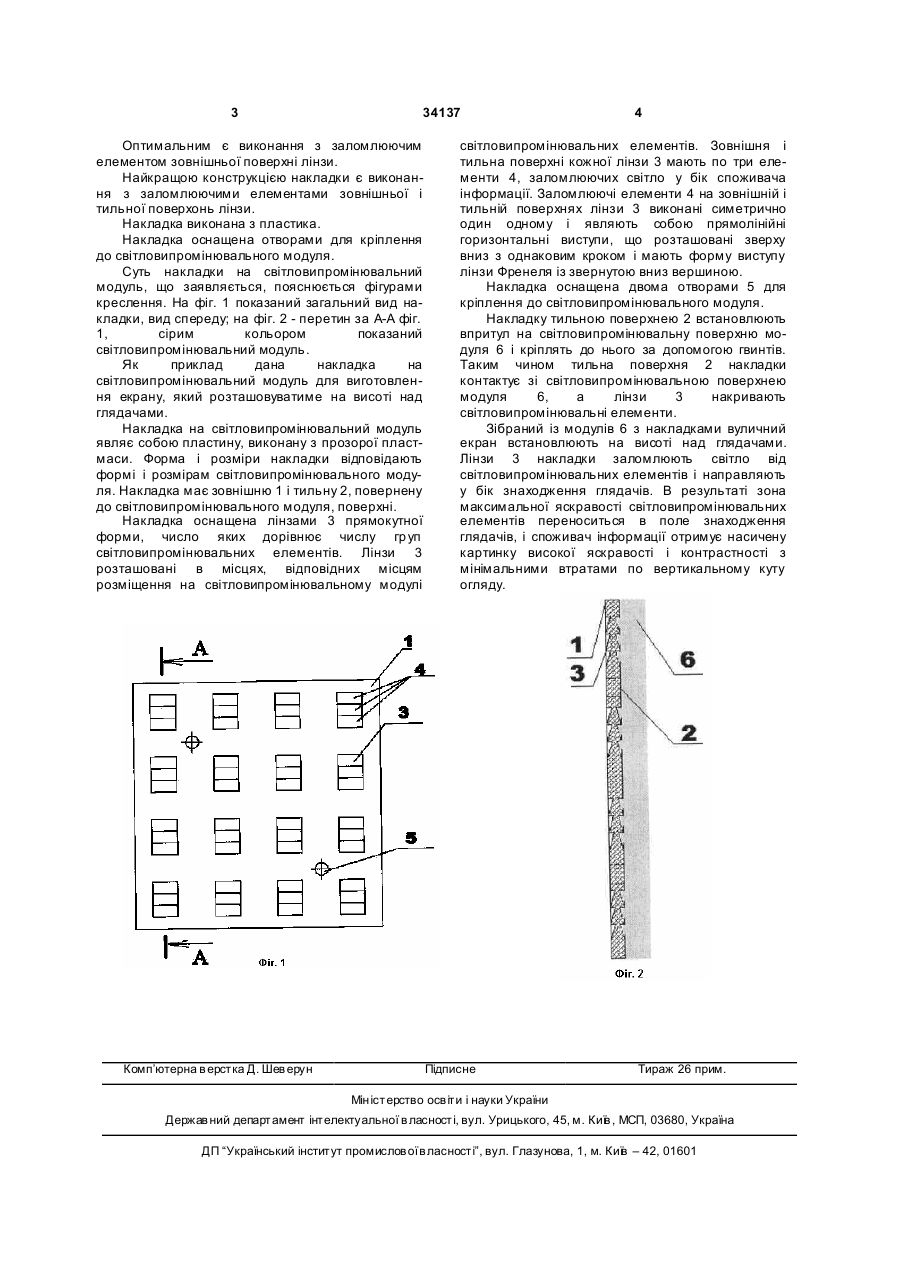

1. Накладка на світловипромінювальний модуль, виконана зі світлопрозорого матеріалу, яка відрізняє ться тим, що являє собою пластину, оснащену лінзами, розташованими в місцях, відповідних місцям розміщення на світловипромінювальному модулі світловипромінювальних елементів, при цьому щонайменше одна поверхня кожної лінзи виконана щонайменше з одним елементом, заломлюючим світло у бік споживача інформації. 3 34137 Оптимальним є виконання з заломлюючим елементом зовнішньої поверхні лінзи. Найкращою конструкцією накладки є виконання з заломлюючими елементами зовнішньої і тильної поверхонь лінзи. Накладка виконана з пластика. Накладка оснащена отворами для кріплення до світловипромінювального модуля. Суть накладки на світловипромінювальний модуль, що заявляється, пояснюється фігурами креслення. На фіг. 1 показаний загальний вид накладки, вид спереду; на фіг. 2 - перетин за А-А фіг. 1, сірим кольором показаний світловипромінювальний модуль. Як приклад дана накладка на світловипромінювальний модуль для виготовлення екрану, який розташовуватиме на висоті над глядачами. Накладка на світловипромінювальний модуль являє собою пластину, виконану з прозорої пластмаси. Форма і розміри накладки відповідають формі і розмірам світловипромінювального модуля. Накладка має зовнішню 1 і тильну 2, повернену до світловипромінювального модуля, поверхні. Накладка оснащена лінзами 3 прямокутної форми, число яких дорівнює числу гр уп світловипромінювальних елементів. Лінзи 3 розташовані в місцях, відповідних місцям розміщення на світловипромінювальному модулі Комп’ютерна в ерстка Д. Шев ерун 4 світловипромінювальних елементів. Зовнішня і тильна поверхні кожної лінзи 3 мають по три елементи 4, заломлюючих світло у бік споживача інформації. Заломлюючі елементи 4 на зовнішній і тильній поверхнях лінзи 3 виконані симетрично один одному і являють собою прямолінійні горизонтальні виступи, що розташовані зверху вниз з однаковим кроком і мають форму виступу лінзи Френеля із звернутою вниз вершиною. Накладка оснащена двома отворами 5 для кріплення до світловипромінювального модуля. Накладку тильною поверхнею 2 встановлюють впритул на світловипромінювальну поверхню модуля 6 і кріплять до нього за допомогою гвинтів. Таким чином тильна поверхня 2 накладки контактує зі світловипромінювальною поверхнею модуля 6, а лінзи 3 накривають світловипромінювальні елементи. Зібраний із модулів 6 з накладками вуличний екран встановлюють на висоті над глядачами. Лінзи 3 накладки заломлюють світло від світловипромінювальних елементів і направляють у бік знаходження глядачів. В результаті зона максимальної яскравості світловипромінювальних елементів переноситься в поле знаходження глядачів, і споживач інформації отримує насичену картинку високої яскравості і контрастності з мінімальними втратами по вертикальному куту огляду. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
