Звукоізоляційна перегородка

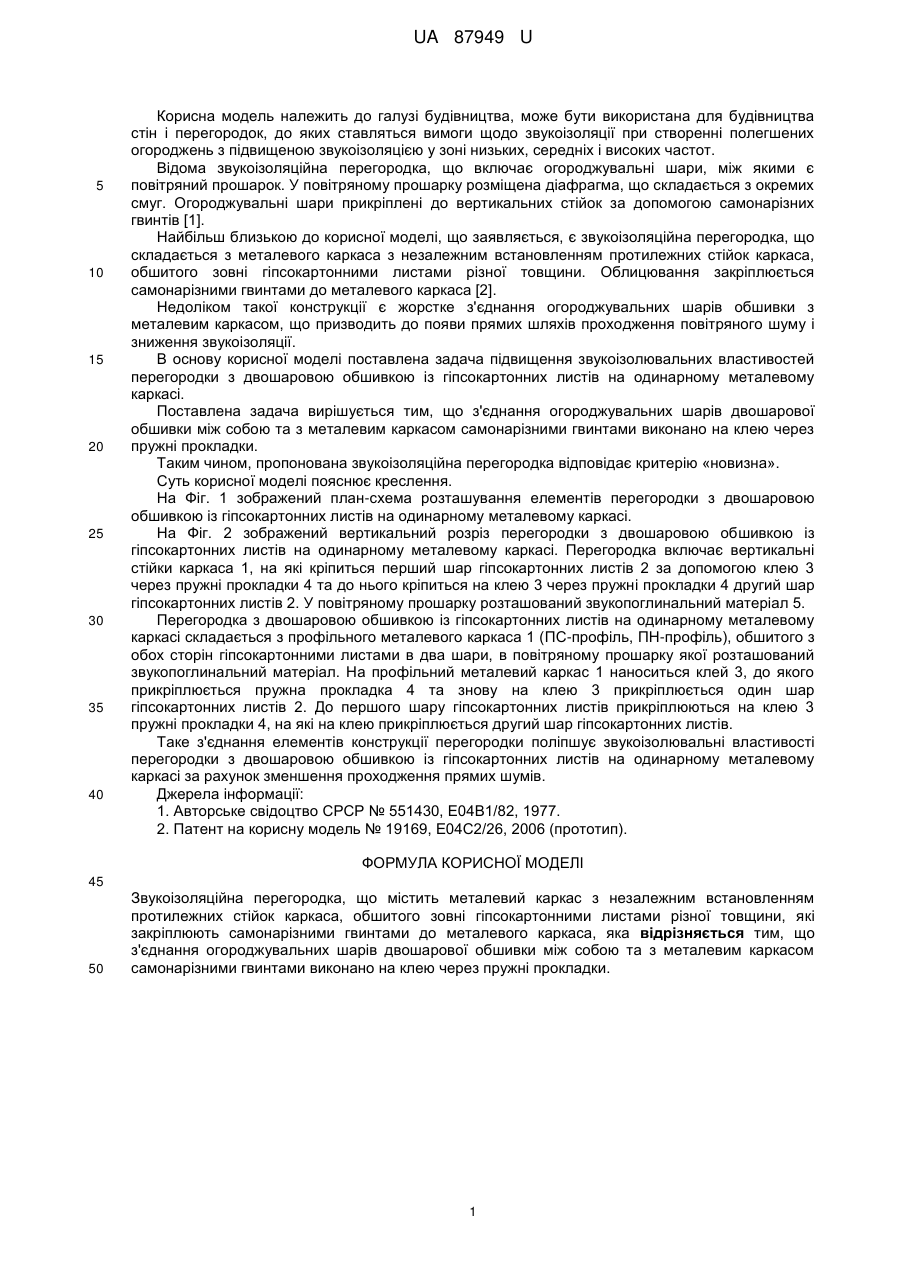

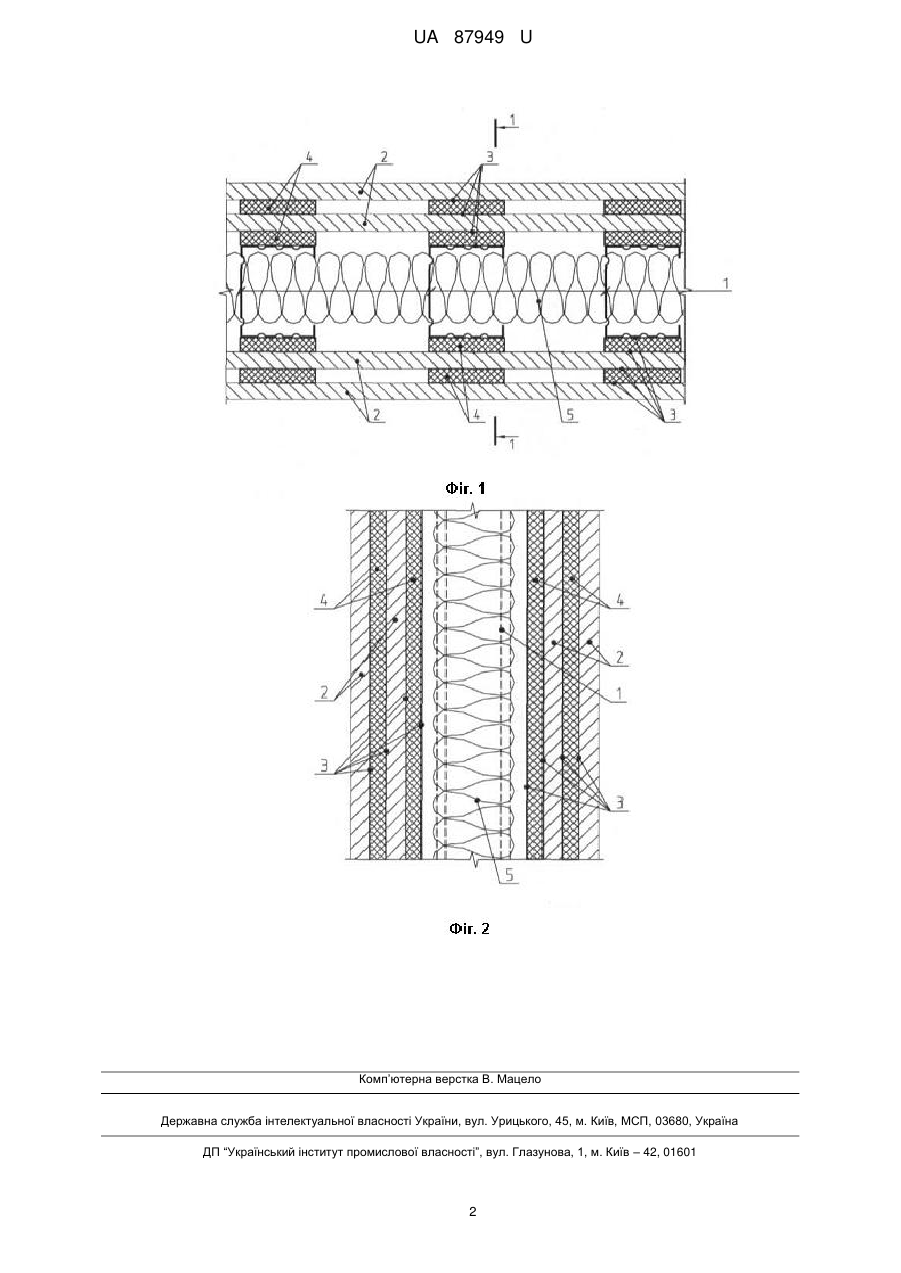

Реферат: Звукоізоляційна перегородка містить металевий каркас з незалежним встановленням протилежних стійок каркаса, обшитого зовні гіпсокартонними листами різної товщини, які закріплюють самонарізними гвинтами до металевого каркаса. З'єднання огороджувальних шарів двошарової обшивки між собою та з металевим каркасом самонарізними гвинтами виконано на клею через пружні прокладки. UA 87949 U (12) UA 87949 U UA 87949 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, може бути використана для будівництва стін і перегородок, до яких ставляться вимоги щодо звукоізоляції при створенні полегшених огороджень з підвищеною звукоізоляцією у зоні низьких, середніх і високих частот. Відома звукоізоляційна перегородка, що включає огороджувальні шари, між якими є повітряний прошарок. У повітряному прошарку розміщена діафрагма, що складається з окремих смуг. Огороджувальні шари прикріплені до вертикальних стійок за допомогою самонарізних гвинтів [1]. Найбільш близькою до корисної моделі, що заявляється, є звукоізоляційна перегородка, що складається з металевого каркаса з незалежним встановленням протилежних стійок каркаса, обшитого зовні гіпсокартонними листами різної товщини. Облицювання закріплюється самонарізними гвинтами до металевого каркаса [2]. Недоліком такої конструкції є жорстке з'єднання огороджувальних шарів обшивки з металевим каркасом, що призводить до появи прямих шляхів проходження повітряного шуму і зниження звукоізоляції. В основу корисної моделі поставлена задача підвищення звукоізолювальних властивостей перегородки з двошаровою обшивкою із гіпсокартонних листів на одинарному металевому каркасі. Поставлена задача вирішується тим, що з'єднання огороджувальних шарів двошарової обшивки між собою та з металевим каркасом самонарізними гвинтами виконано на клею через пружні прокладки. Таким чином, пропонована звукоізоляційна перегородка відповідає критерію «новизна». Суть корисної моделі пояснює креслення. На Фіг. 1 зображений план-схема розташування елементів перегородки з двошаровою обшивкою із гіпсокартонних листів на одинарному металевому каркасі. На Фіг. 2 зображений вертикальний розріз перегородки з двошаровою обшивкою із гіпсокартонних листів на одинарному металевому каркасі. Перегородка включає вертикальні стійки каркаса 1, на які кріпиться перший шар гіпсокартонних листів 2 за допомогою клею 3 через пружні прокладки 4 та до нього кріпиться на клею 3 через пружні прокладки 4 другий шар гіпсокартонних листів 2. У повітряному прошарку розташований звукопоглинальний матеріал 5. Перегородка з двошаровою обшивкою із гіпсокартонних листів на одинарному металевому каркасі складається з профільного металевого каркаса 1 (ПС-профіль, ПН-профіль), обшитого з обох сторін гіпсокартонними листами в два шари, в повітряному прошарку якої розташований звукопоглинальний матеріал. На профільний металевий каркас 1 наноситься клей 3, до якого прикріплюється пружна прокладка 4 та знову на клею 3 прикріплюється один шар гіпсокартонних листів 2. До першого шару гіпсокартонних листів прикріплюються на клею 3 пружні прокладки 4, на які на клею прикріплюється другий шар гіпсокартонних листів. Таке з'єднання елементів конструкції перегородки поліпшує звукоізолювальні властивості перегородки з двошаровою обшивкою із гіпсокартонних листів на одинарному металевому каркасі за рахунок зменшення проходження прямих шумів. Джерела інформації: 1. Авторське свідоцтво СРСР № 551430, Е04В1/82, 1977. 2. Патент на корисну модель № 19169, Е04С2/26, 2006 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Звукоізоляційна перегородка, що містить металевий каркас з незалежним встановленням протилежних стійок каркаса, обшитого зовні гіпсокартонними листами різної товщини, які закріплюють самонарізними гвинтами до металевого каркаса, яка відрізняється тим, що з'єднання огороджувальних шарів двошарової обшивки між собою та з металевим каркасом самонарізними гвинтами виконано на клею через пружні прокладки. 1 UA 87949 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
