Гіпсобетонна перегородка

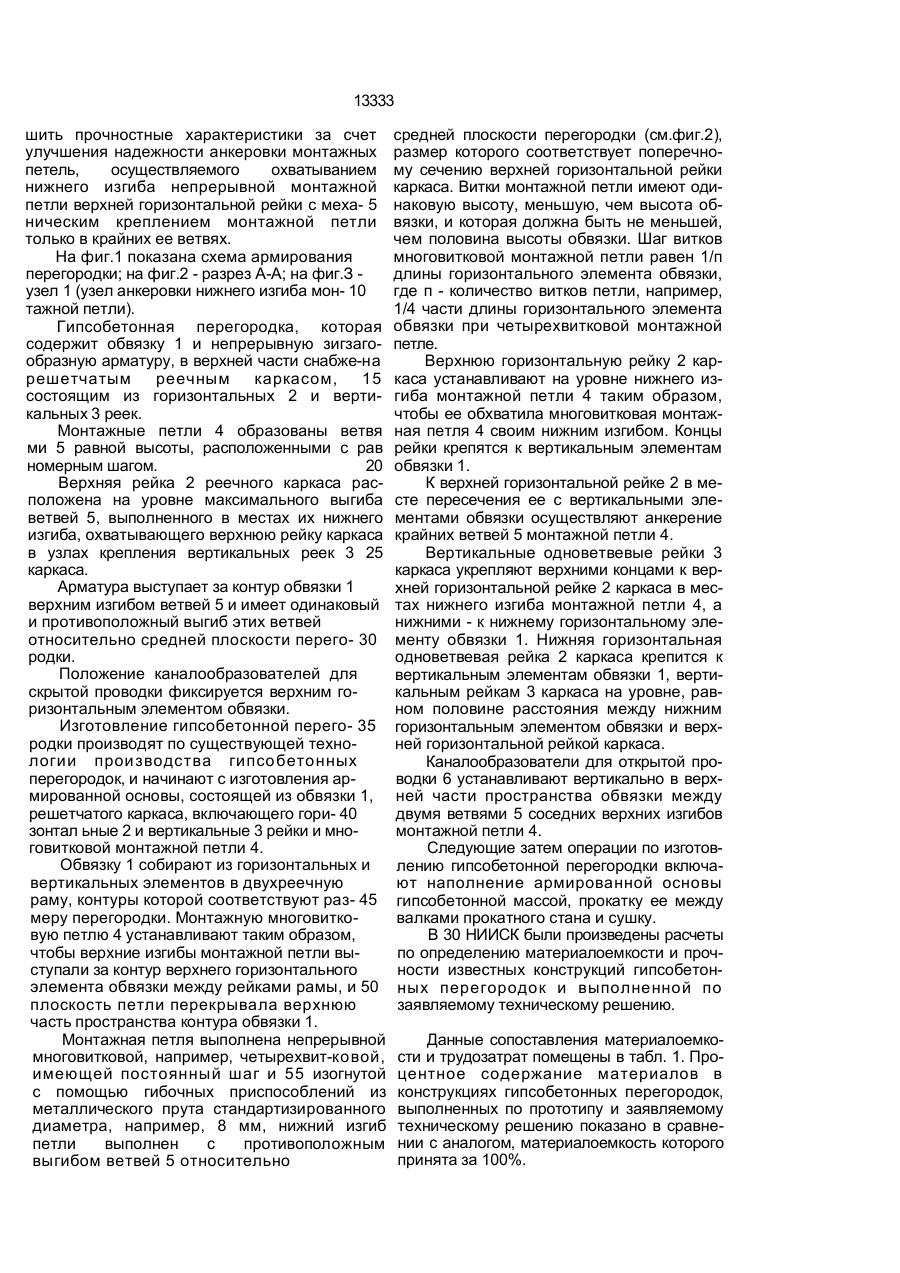

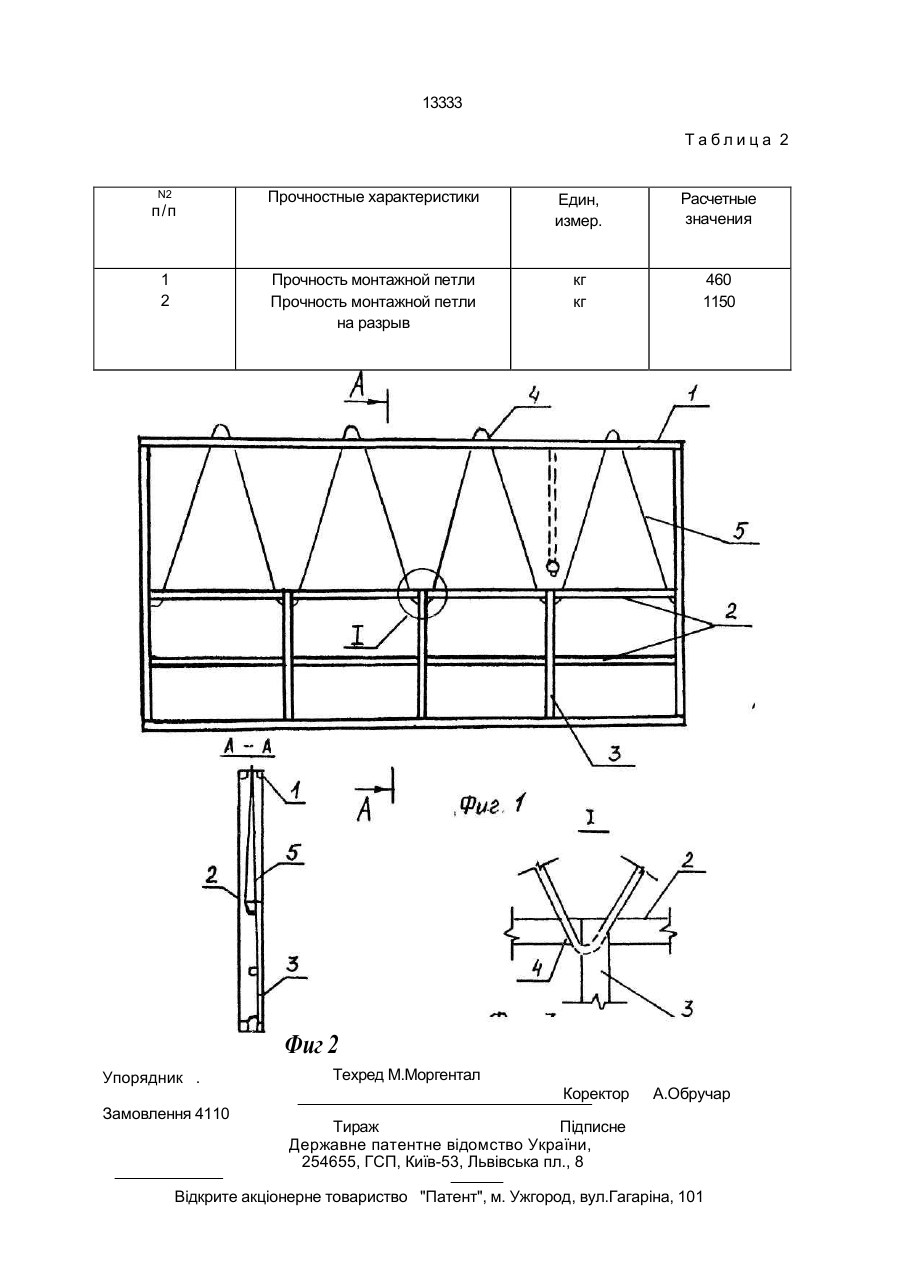

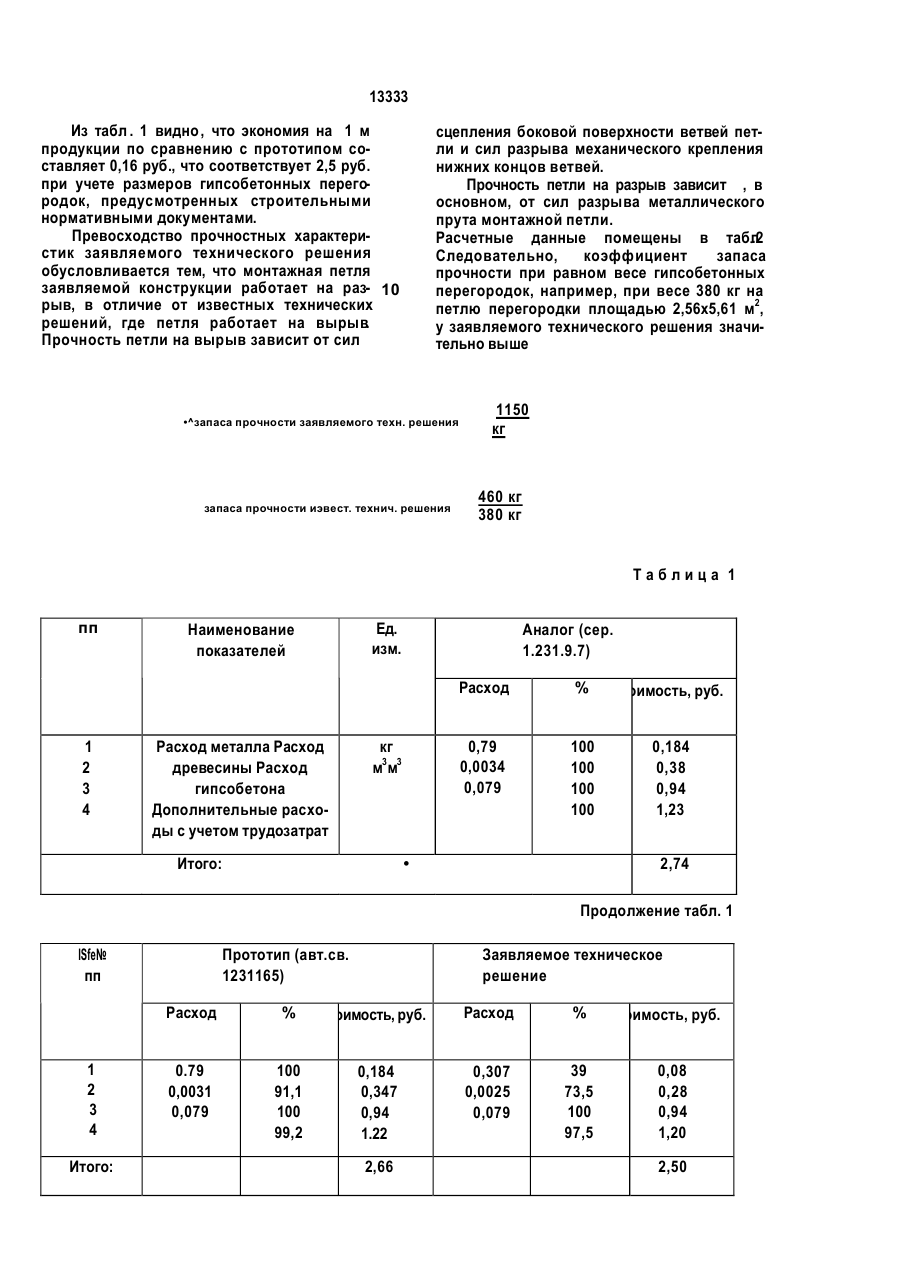

Гипсобетонная перегородка, содержа щая обвязку и непрерывную зигзагообраз ную арматуру с равной высотой ветвей и равномерным шагом, имеющую одинаковый противоположный выгиб ветвей относительно средней плоскости перегородки, о т л и ч а ю щ а я с я тем, что перегородка в нижней части снабжена решетчатым реечным каркасом, верхняя рейка которого расположена на уровне максимального выгиба ветвей, выполненного в местах их нижнего изгиба, охватывающего верхнюю рейку каркаса в узлах .крепления вертикальных реек каркаса, причем арматура выступает за контур обвязки верхним изгибом ветвей, образующим монтажные петли. С > Изобретение относится к строительству, а именно к изготовлению внутренних гипсобетонных перегородок для жилых и промышленных зданий. В основу изобретения поставлена задача усовершенствования гипсобетонной перегородки, в которой за счет введения в конструкцию новых элементов и новых связей между элементами осуществляется перераспределение нагрузки на элементы конструкции в процессе ее перемещения и установки, исключающее разрушение конструкции, таким образом, обеспечивающее высокие прочностные характеристики, снижение материалоемкости и трудоемкости ее изготовления. Поставленная задача решается тем, что в гипсобетонной перегородке, содержащей обвязку и непрерывную зигзагообразную арматуру с равной высотой ветвей и равно мерным шагом и имеющую одинаковый противоположный выгиб ветвей относительно средней плоскости перегородки, согласно изобретению, перегородка в нижней части снабжена решетчатым реечным каркасом, верхняя рейка которого расположена на уровне максимального выгиба ветвей, выполненного в местах их нижнего изгиба, охватывающего верхнюю рейку каркаса в узлах крепления вертикальных реек каркаса, причем арматура выступает за контур обвязки верхним изгибом ветвей, образующим монтажные петли. Введение новых элементов и новых связей между элементами приводит к повышению прочностных характеристик, снижению материалоемкости и упрощению изготовления конструкции. Выполнение гипсобетонной перегородки заявляемой конструкции позволяет улуч со со со со о 13333 шить прочностные характеристики за счет улучшения надежности анкеровки монтажных петель, осуществляемого охватыванием нижнего изгиба непрерывной монтажной петли верхней горизонтальной рейки с меха- 5 ническим креплением монтажной петли только в крайних ее ветвях. На фиг.1 показана схема армирования перегородки; на фиг.2 - разрез А-А; на фиг.З узел 1 (узел анкеровки нижнего изгиба мон- 10 тажной петли). Гипсобетонная перегородка, которая содержит обвязку 1 и непрерывную зигзагообразную арматуру, в верхней части снабже-на решетчатым реечным каркасом, 15 состоящим из горизонтальных 2 и вертикальных 3 реек. Монтажные петли 4 образованы ветвя ми 5 равной высоты, расположенными с рав номерным шагом. 20 Верхняя рейка 2 реечного каркаса расположена на уровне максимального выгиба ветвей 5, выполненного в местах их нижнего изгиба, охватывающего верхнюю рейку каркаса в узлах крепления вертикальных реек 3 25 каркаса. Арматура выступает за контур обвязки 1 верхним изгибом ветвей 5 и имеет одинаковый и противоположный выгиб этих ветвей относительно средней плоскости перего- 30 родки. Положение каналообразователей для скрытой проводки фиксируется верхним горизонтальным элементом обвязки. Изготовление гипсобетонной перего- 35 родки производят по существующей технологии производства гипсобетонных перегородок, и начинают с изготовления армированной основы, состоящей из обвязки 1, решетчатого каркаса, включающего гори- 40 зонтал ьные 2 и вертикальные 3 рейки и многовитковой монтажной петли 4. Обвязку 1 собирают из горизонтальных и вертикальных элементов в двухреечную раму, контуры которой соответствуют раз- 45 меру перегородки. Монтажную многовитковую петлю 4 устанавливают таким образом, чтобы верхние изгибы монтажной петли выступали за контур верхнего горизонтального элемента обвязки между рейками рамы, и 50 плоскость петли перекрывала верхнюю часть пространства контура обвязки 1. Монтажная петля выполнена непрерывной многовитковой, например, четырехвит-ковой, имеющей постоянный шаг и 55 изогнутой с помощью гибочных приспособлений из металлического прута стандартизированного диаметра, например, 8 мм, нижний изгиб петли выполнен с противоположным выгибом ветвей 5 относительно средней плоскости перегородки (см.фиг.2), размер которого соответствует поперечному сечению верхней горизонтальной рейки каркаса. Витки монтажной петли имеют одинаковую высоту, меньшую, чем высота обвязки, и которая должна быть не меньшей, чем половина высоты обвязки. Шаг витков многовитковой монтажной петли равен 1/п длины горизонтального элемента обвязки, где п - количество витков петли, например, 1/4 части длины горизонтального элемента обвязки при четырехвитковой монтажной петле. Верхнюю горизонтальную рейку 2 каркаса устанавливают на уровне нижнего изгиба монтажной петли 4 таким образом, чтобы ее обхватила многовитковая монтажная петля 4 своим нижним изгибом. Концы рейки крепятся к вертикальным элементам обвязки 1. К верхней горизонтальной рейке 2 в месте пересечения ее с вертикальными элементами обвязки осуществляют анкерение крайних ветвей 5 монтажной петли 4. Вертикальные одноветвевые рейки 3 каркаса укрепляют верхними концами к верхней горизонтальной рейке 2 каркаса в местах нижнего изгиба монтажной петли 4, а нижними - к нижнему горизонтальному элементу обвязки 1. Нижняя горизонтальная одноветвевая рейка 2 каркаса крепится к вертикальным элементам обвязки 1, вертикальным рейкам 3 каркаса на уровне, равном половине расстояния между нижним горизонтальным элементом обвязки и верхней горизонтальной рейкой каркаса. Каналообразователи для открытой проводки 6 устанавливают вертикально в верхней части пространства обвязки между двумя ветвями 5 соседних верхних изгибов монтажной петли 4. Следующие затем операции по изготовлению гипсобетонной перегородки включают наполнение армированной основы гипсобетонной массой, прокатку ее между валками прокатного стана и сушку. В 30 НИИСК были произведены расчеты по определению материалоемкости и прочности известных конструкций гипсобетонных перегородок и выполненной по заявляемому техническому решению. Данные сопоставления материалоемкости и трудозатрат помещены в табл. 1. Процентное содержание материалов в конструкциях гипсобетонных перегородок, выполненных по прототипу и заявляемому техническому решению показано в сравнении с аналогом, материалоемкость которого принята за 100%. 13333 Из табл . 1 видно, что экономия на 1 м продукции по сравнению с прототипом составляет 0,16 руб., что соответствует 2,5 руб. при учете размеров гипсобетонных перегородок, предусмотренных строительными нормативными документами. Превосходство прочностных характеристик заявляемого технического решения обусловливается тем, что монтажная петля заявляемой конструкции работает на раз- 10 рыв, в отличие от известных технических решений, где петля работает на вырыв. Прочность петли на вырыв зависит от сил сцепления боковой поверхности ветвей петли и сил разрыва механического крепления нижних концов ветвей. Прочность петли на разрыв зависит , в основном, от сил разрыва металлического прута монтажной петли. Расчетные данные помещены в табл .2 Следовательно, коэффициент запаса прочности при равном весе гипсобетонных перегородок, например, при весе 380 кг на петлю перегородки площадью 2,56x5,61 м2, у заявляемого технического решения значительно выше •^запаса прочности заявляемого техн. решения запаса прочности иэвест. технич. решения 1150 кг 460 кг 380 кг Таблица 1 пп Ед. изм. Наименование показателей Аналог (сер. 1.231.9.7) Расход 1 2 3 4 Расход металла Расход древесины Расход гипсобетона Дополнительные расходы с учетом трудозатрат Итого: Стоимость, руб. 0,79 0,0034 0,079 кг м3м3 % 100 100 100 100 0,184 0,38 0,94 1,23 • 2,74 Продолжение табл. 1 ISfe№ пп Прототип (авт.св. 1231165) Расход 1 2 3 4 Итого: % 0.79 0,0031 0,079 100 91,1 100 99,2 Заявляемое техническое решение Стоимость, руб. 0,184 0,347 0,94 1.22 2,66 Расход % 0,307 0,0025 0,079 39 73,5 100 97,5 Стоимость, руб. 0,08 0,28 0,94 1,20 2,50 13333 Таблица 2 1 2 Прочностные характеристики Един, измер. Расчетные значения Прочность монтажной петли Прочность монтажной петли на разрыв N2 п/п кг кг 460 1150 Фиг 2 Упорядник . Замовлення 4110 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
